Los actuadores neumáticos de cremallera y piñón Bettis ofrecen un torque fiable a fin de automatizar válvulas para un amplio rango de aplicaciones industriales, grandes y pequeñas, calientes y frías, generales y estrictas.
Los actuadores de cremallera y piñón sirven para la automatización y el funcionamiento de válvulas de cuarto de vuelta, como las válvulas de mariposa, de bola y de tapón que se utilizan en las industrias de procesos, entre las que se encuentran la industria química, la farmacéutica, la de procesamiento de agua, la de petróleo y gas, entre otras.

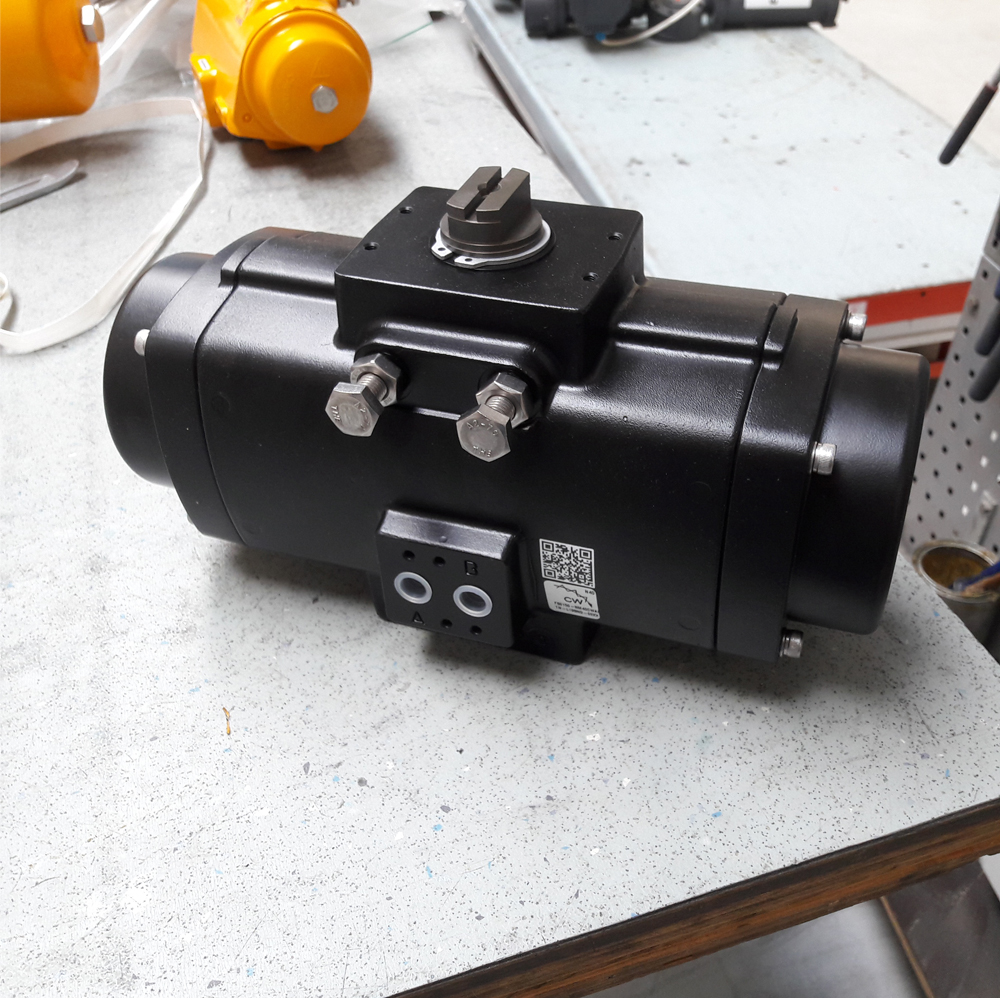

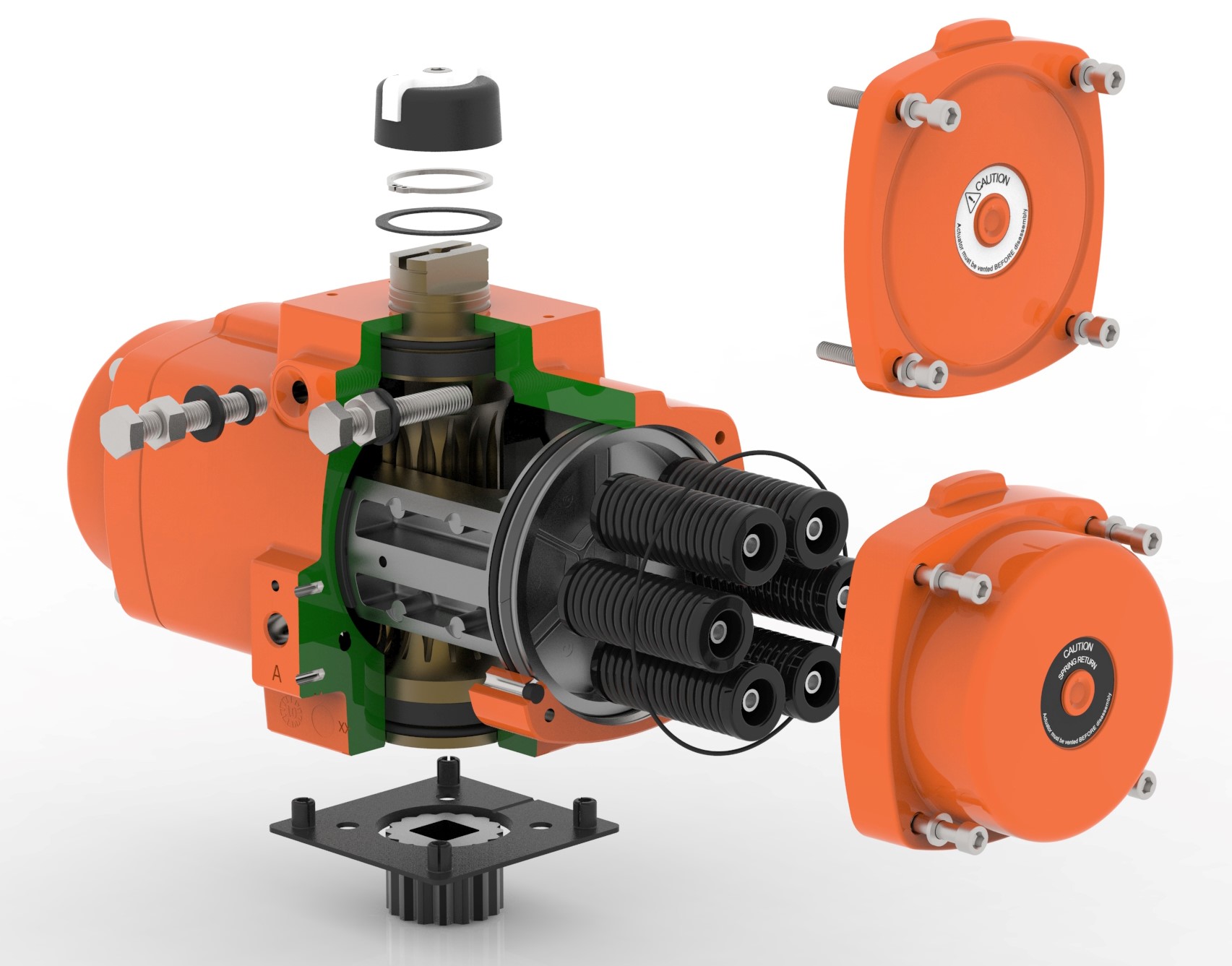

Hay dos diseños de actuadores disponibles: de retorno por resorte y de doble acción. El retorno mecánico por resorte es para aplicaciones a prueba de fallas y puede ensamblarse para la función de seguridad “Cierre en caso de falla” o “Apertura en caso de falla”.
Los actuadores de doble acción pueden utilizarse para una función de seguridad de “Última posición en caso de falla”.
Los actuadores de cremallera y piñón están disponibles para un amplio rango de aplicaciones avanzadas. Las más conocidas son los kits de internos relacionados con la temperatura que permiten el funcionamiento a alta o baja temperatura.
Otros usos están relacionados con otra forma de manipulación del recorrido (ajuste del recorrido completo), requisitos especiales de revestimiento, medios de funcionamiento especiales o velocidades de funcionamiento rápidas.
Para muchas de estas aplicaciones avanzadas, hay accesorios de control especiales disponibles.
Los actuadores de cremallera y piñón tienen bridas de interfaz/interfaces estandarizadas para válvulas, solenoides y accesorios de control.

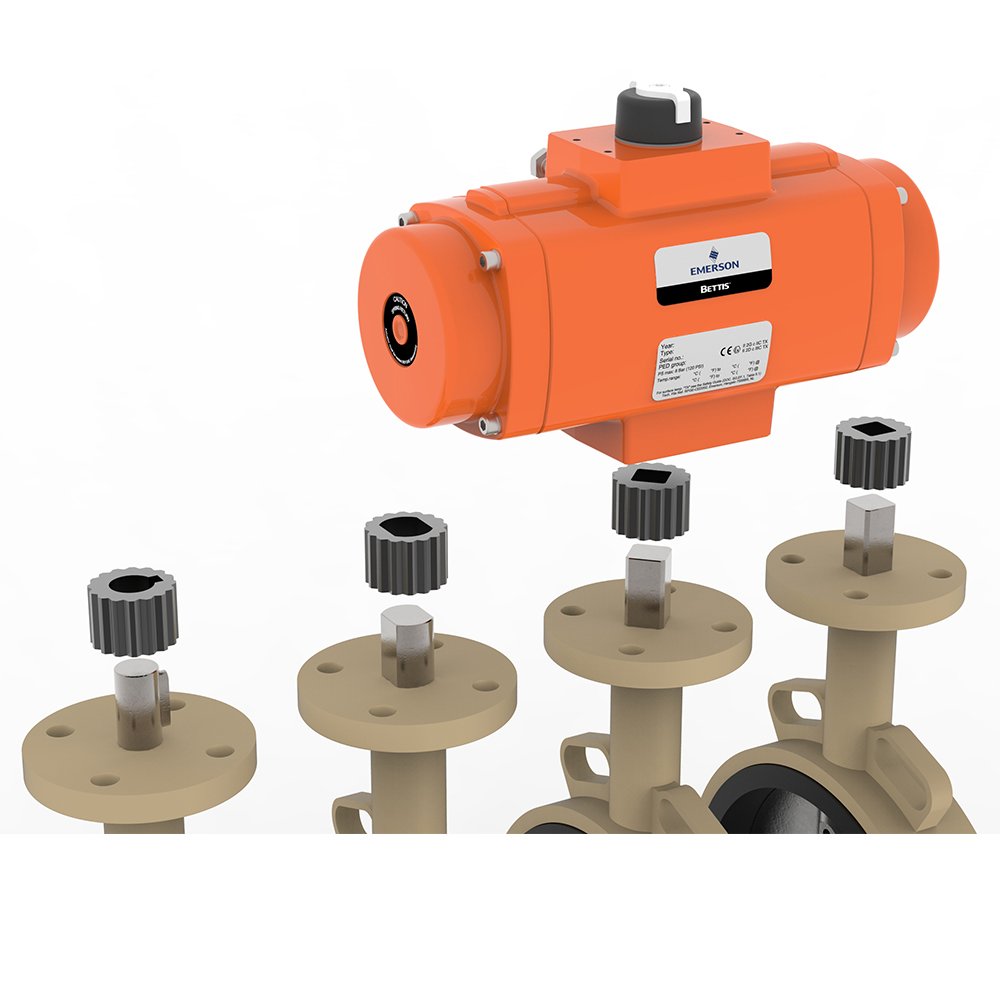

Las interfaces de las válvulas generalmente cumplen con la norma ISO 5211. Esta norma basada en el torque se ha convertido en la norma de la industria y hay muchas válvulas disponibles que permiten el montaje directo, lo que permite eliminar los costos del soporte y el acoplamiento. Para las válvulas que no permiten el montaje directo, se dispone de muchos soportes estandarizados a fin de reducir el costo al mínimo.
Entre el actuador y la válvula se puede montar una caja de engranajes de anulación manual desembragable que permita la operación manual del paquete de válvulas automatizadas en caso de emergencias o cuando el actuador necesite mantenimiento.
Las interfaces de los solenoides y los accesorios de control cumplen con la norma VDI/VDE 3845 (NAMUR) y la norma europea de actuadores EN15714-3. La interfaz del solenoide admite solenoides de montaje directo o por tubería y varios tamaños de interfaz neumática basados en el volumen del actuador para adaptarse a los requisitos de velocidad del ciclo.

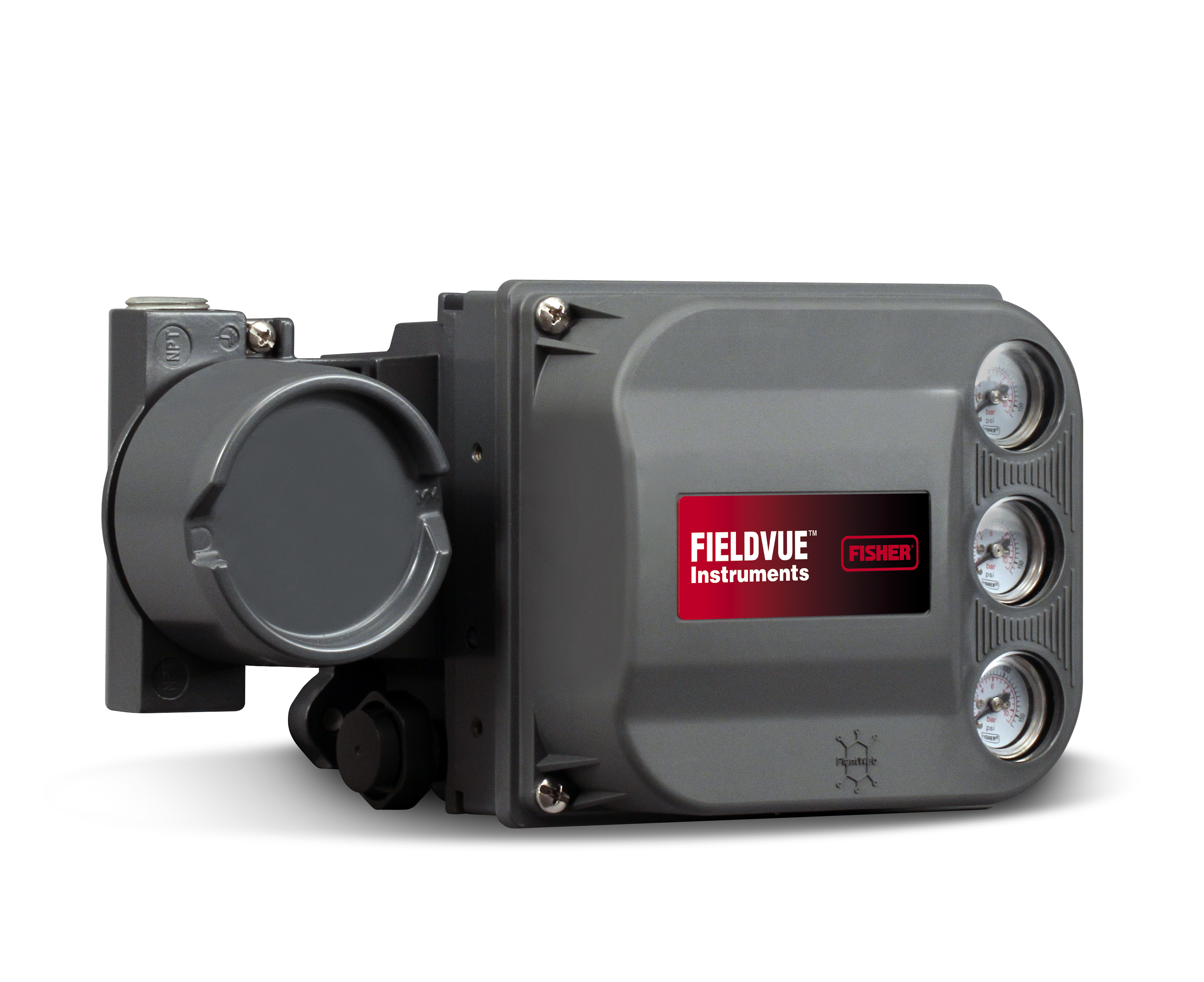

La interfaz del accesorio de control, en la parte superior del actuador, permite el montaje de cajas de interruptores o transmisores de posición analógicos. Estos dispositivos se montan al piñón del actuador, que se ensambla directa o indirectamente en el vástago de la válvula y permite la realimentación de la posición del paquete de válvulas automatizadas a la sala de control. Las cajas de interruptores en general detectan las posiciones finales completamente abiertas y cerradas donde los transmisores de posición analógicos indican la posición real a lo largo del recorrido por medio de una señal de entre 4 y 20 mA o 0 y 10 V. Para aplicaciones de modulación, hay posicionadores de válvulas disponibles para montar directamente en la parte superior del actuador.
