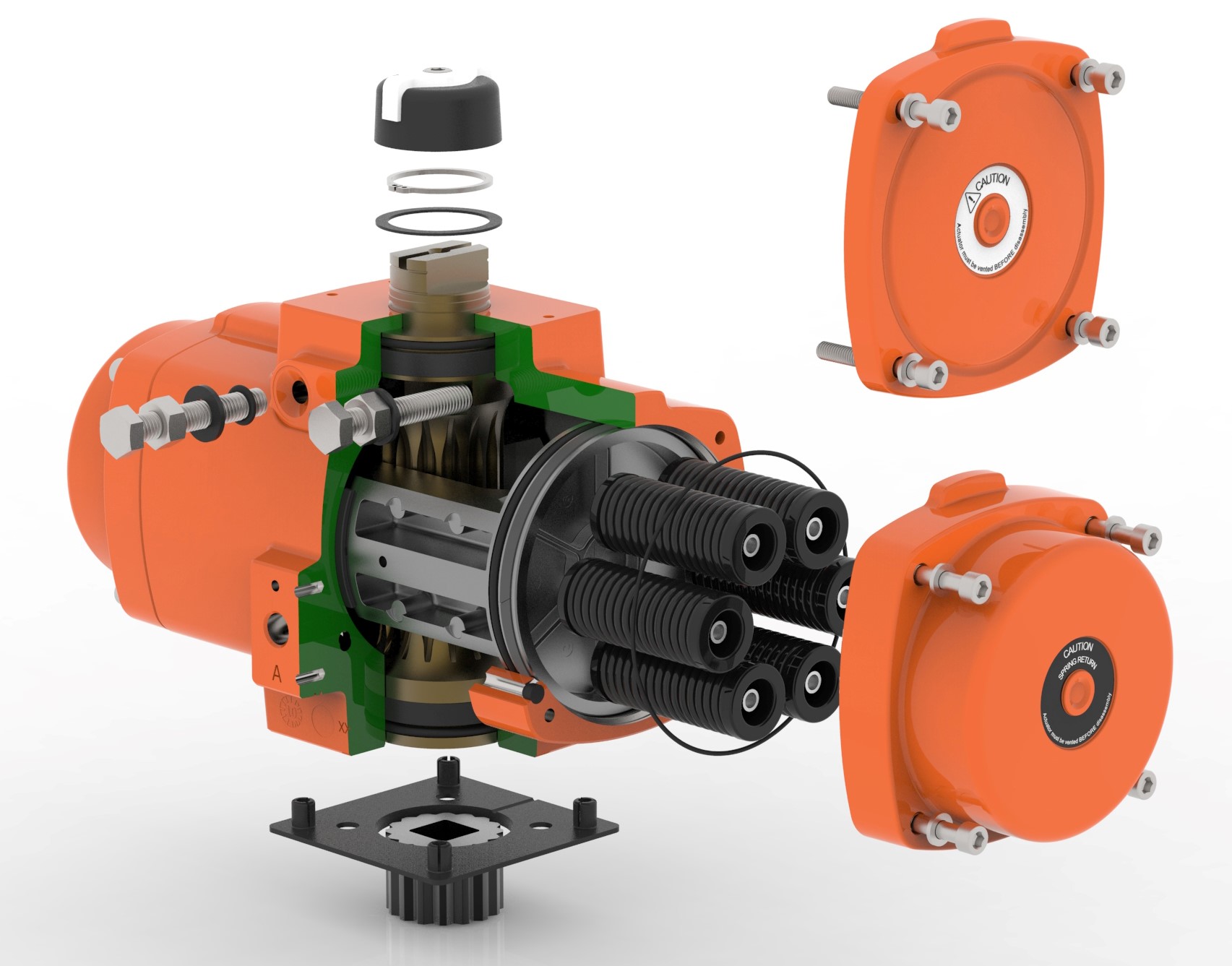

Actionneurs pneumatiques à pignon et crémaillère

Des actionneurs à pignon et crémaillère sont disponibles pour un large éventail d’applications avancées. Les plus connues sont les kits d’éléments internes liés à la température qui permettent un fonctionnement à haute ou basse température.

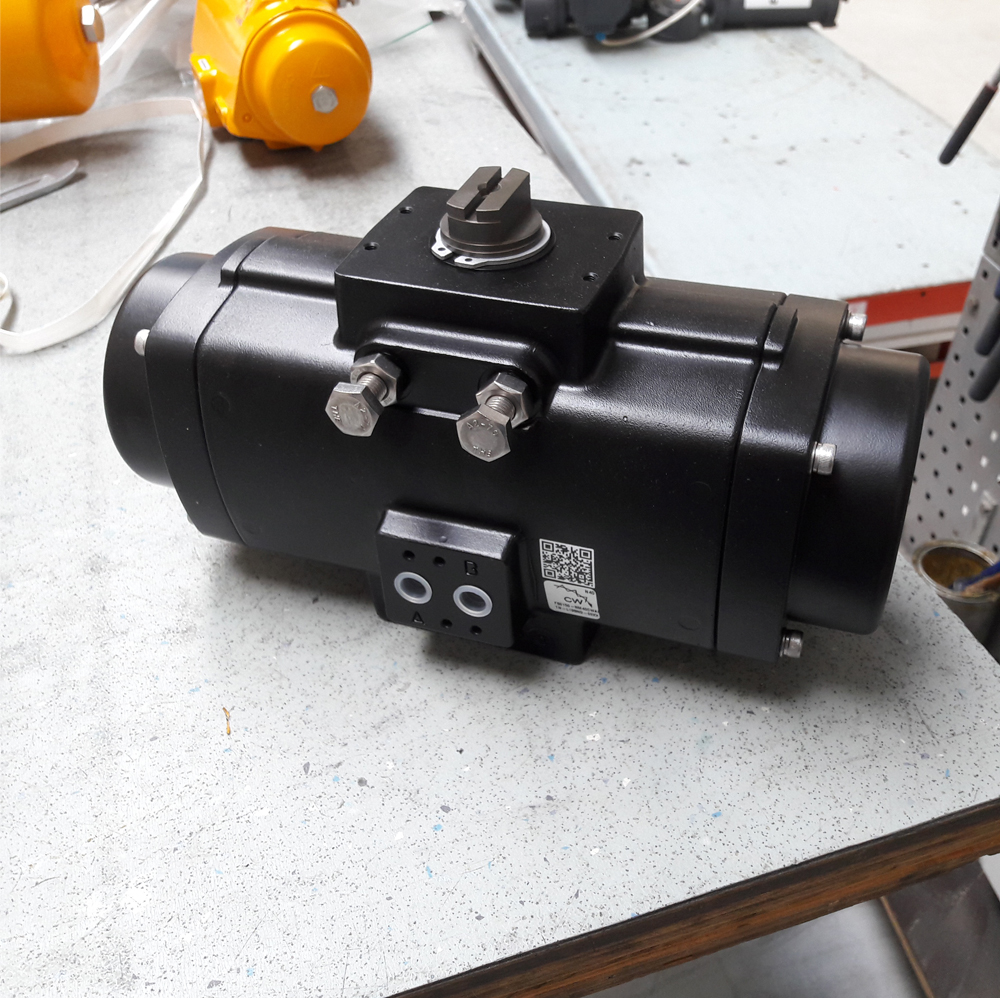

D’autres applications particulières sont liées à un réglage différente de la course (réglage intégral), aux revêtements spéciaux requis, aux process ou à des vitesses de fonctionnement élevées.

Pour un grand nombre de ces applications avancées, des accessoires de contrôle-commande spécialisés sont disponibles.

Les actionneurs à pignon et crémaillère sont dotés de brides / d’interfaces standard pour vannes, solénoïdes et accessoires de commande.

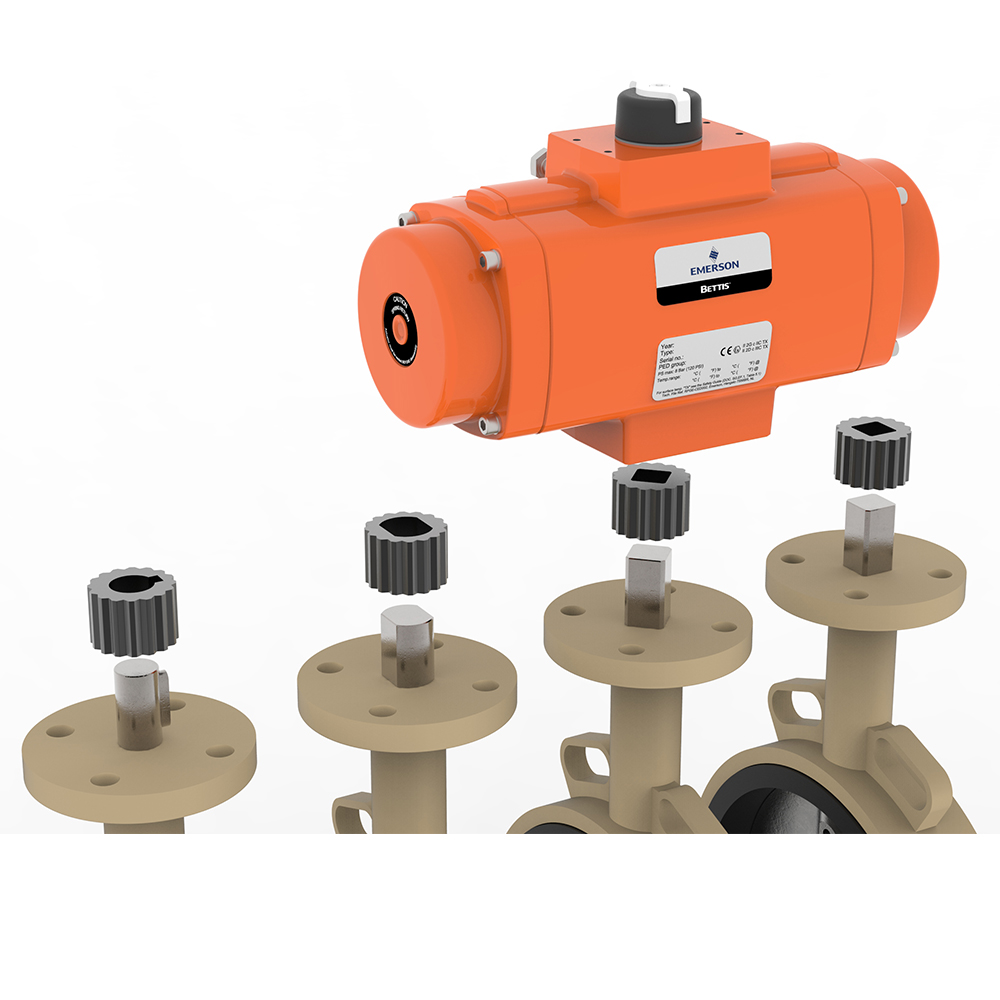

Généralement, les interfaces de vanne sont conformes à la norme ISO 5211. Cette norme basée sur le couple est devenue la norme dans le secteur et de nombreuses vannes permettent un montage direct, éliminant ainsi le coût d’une interface et d’un couplage. Pour les vannes qui ne permettent pas un montage direct, il existe de nombreux supports normalisés à coût minimals.

Un réducteur à commande de secours manuelle débrayable peut être monté entre l’actionneur et la vanne pour permettre le fonctionnement manuel de la solution d’automatisation de vanne en cas d’urgence ou lorsque la maintenance de l’actionneur est requise.

Les interfaces de solénoïde d’accessoire de commande sont conformes à la norme VDI/VDE 3845 (NAMUR) et à la norme européenne EN15714-3 sur les actionneurs. L’interface du solénoïde est compatible avec les solénoïdes sur conduite ou à montage direct et avec plusieurs dimensions d’interface pneumatique selon le volume de l’actionneur pour répondre aux exigences de la vitesse de cycle.

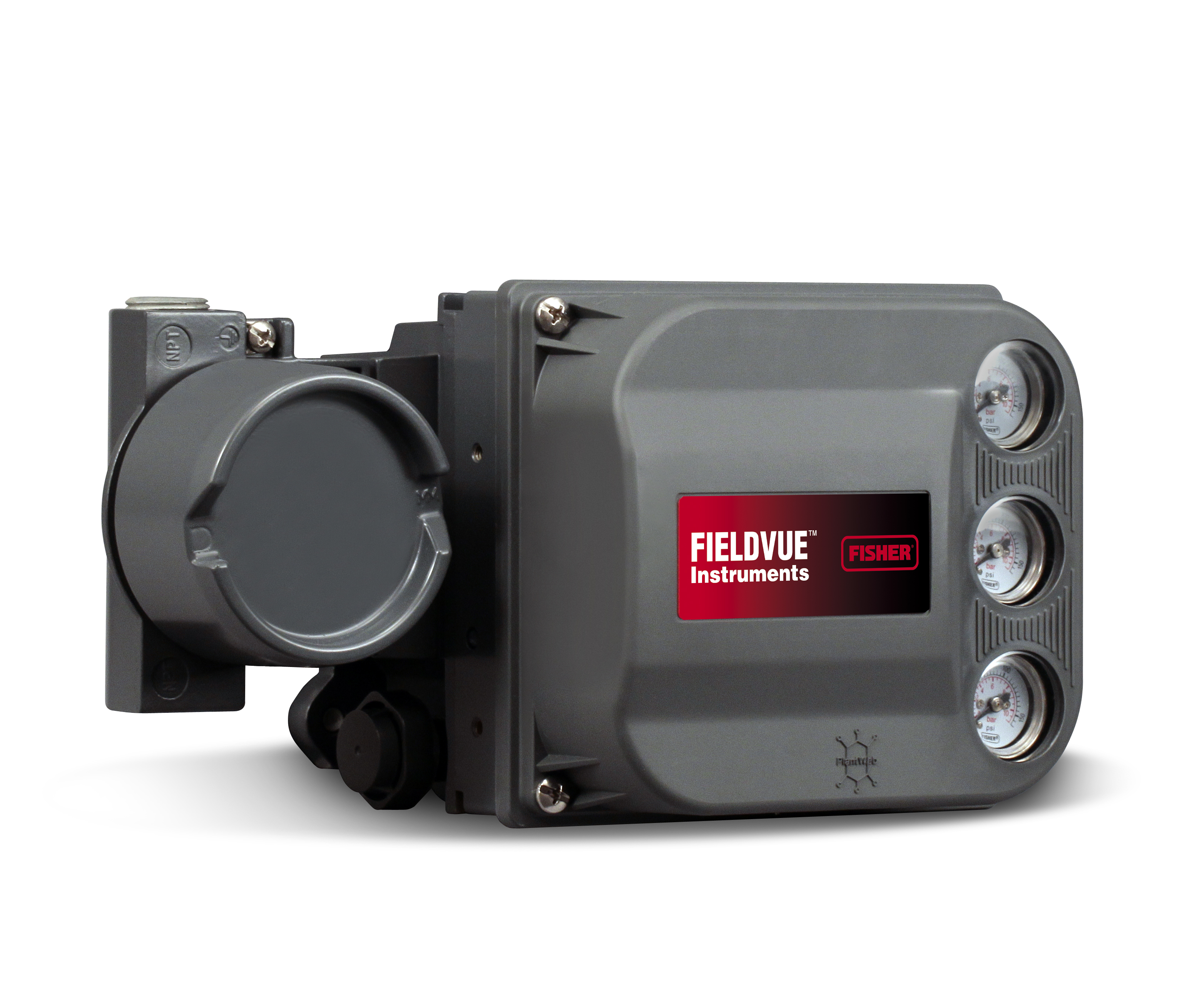

L’interface d’accessoire de commande, au-dessus de l’actionneur, permet le montage de boîtiers de fin de course ou de transmetteurs analogiques de position. Ces appareils sont montés sur le pignon de l’actionneur, qui est monté directement ou indirectement sur la tige de la vanne, et transmettent la position de la vanne vers la salle de commande. En général, les boîtiers de fin de course détectent les positions finales complètement ouverte et complètement fermée alors que les transmetteurs analogiques de position indiquent la position réelle tout au long de la course au moyen d’un signal 4-20 mA ou 0-10 V. Pour des applications de modulation, des positionneurs de vanne peuvent être montés directement sur le dessus de l’actionneur.

De nombreux fournisseurs proposent divers composants de contrôle-commande conformes aux normes VDI/VDE 3845 (NAMUR). Toutefois, de nombreux et différents composants doivent être commandés, stockés, manipulés, montés, etc.

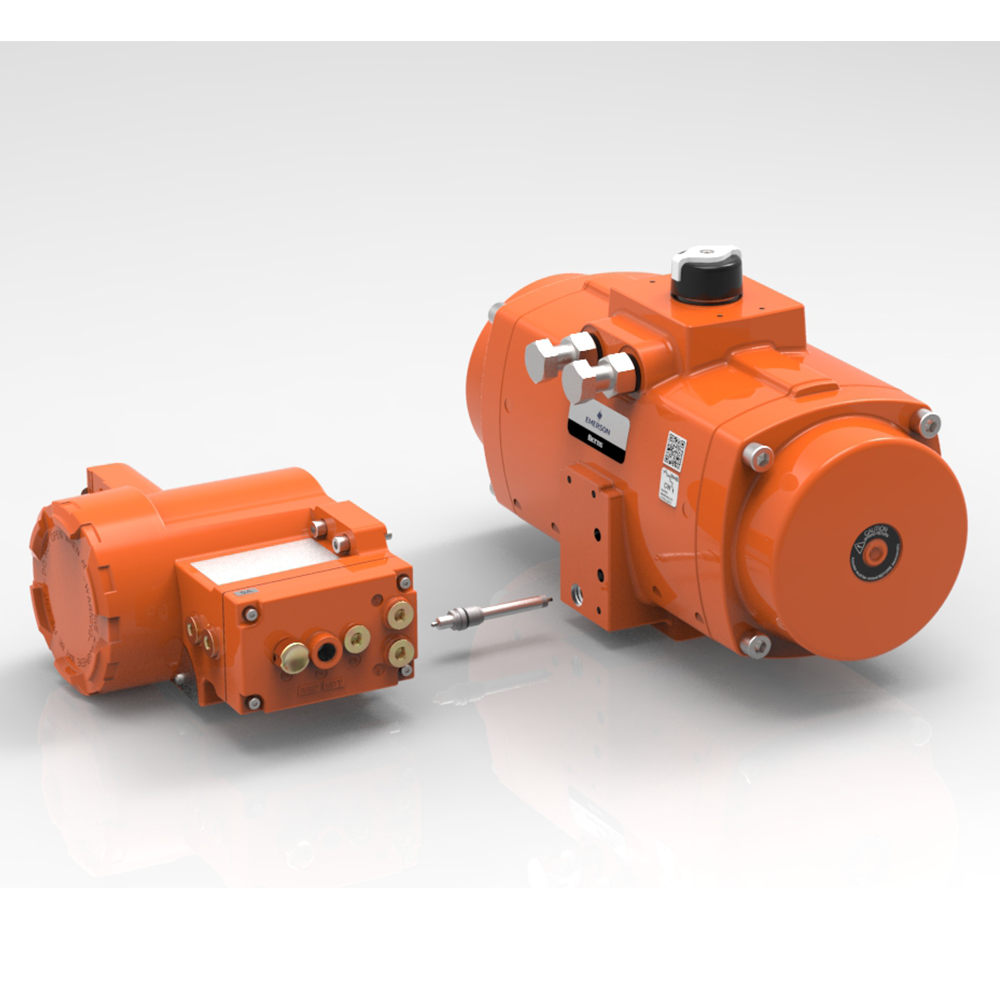

De nombreux clients recherchent désormais un système de pilotage pour vannes intégré qui réduit la diversité des composants et le nombre de points de dysfonctionnement potentiels. Certains fournisseurs de boîtiers de fin de course proposent maintenant des solutions semi-intégrées où le boîtier de fin de course est équipé d’un solénoïde. Un des développements les plus récents consiste à intégrer le contrôle et la contre-réaction de position dans un module de contrôle qui s’adapte à toute la gamme et toutes les tailles d’actionneur.
