Lösungen für Füllstandsmessungen in Destillationskolonnen
Lösungen für kontinuierliche und Grenzstandmessung und -regelung in der petrochemischen Industrie
Sichere, zuverlässige Füllstandsmessung und Überfüllsicherung
Destillationskolonnen ermöglichen die Trennung von Flüssigkeitsgemischen basierend auf deren Siedepunkten. Wenn die Dämpfe durch die Kolonne aufsteigen, kondensieren verschiedene Komponenten bei unterschiedlichen Temperaturen und werden gesammelt, um die Entnahme zu ermöglichen. Destillationskolonnen weisen über ihre gesamte Höhe hinweg einen großen Temperaturbereich auf. Insbesondere am unteren Ende können Medien verschmutzt sein und die Ausrüstung beschichten und verstopfen. Das Risiko einer Überfüllung besteht vor allem beim Anlauf der Anlage und bevor ein Gleichgewicht zwischen Flüssigkeits- und Gasdurchfluss erreicht wird. Bei einer Überfüllung gelangen die Prozessmedien gewöhnlich in das Abfackelsystem für Kohlenwasserstoffe, wodurch das Risiko eines gefährlichen Vorfalls bzw. einer Explosion besteht.
Klicken Sie hier, um mit dem Lesen fortzufahren. Sichere, zuverlässige Füllstandsmessung und Überfüllsicherung
Füllstandsmessgeräte für Destillations- und Fraktionierungsanwendungen
Rosemount 5300 - Geführte Mikrowelle
Erkennen neuer Ablagerungen dank Signal Quality Metrics
Zuverlässige Messungen schwacher Oberflächensignale mit Sondenendprojektion und Direct Switch-Technologie
Einfache Nachrüstung von Messumformern in vorhandene Bezugsgefäße
Rosemount 3051S DP Füllstandsmessumformer
- Erkennung bevorstehender Überflutungen von Düsen und Messung in Säulen unter Volllast ermöglicht Prozesseinblicke und vorausschauender Alarmierung
- Stabil bei übermäßigen Temperaturschwankungen ohne Notwendigkeit von Beheizungsisolierung und anderen komplizierten Verfahren
Rosemount 2140 Füllstandsdetektor mit Schwinggabel
- Zuverlässige Messungen
- Zeit sparen mit sicherer Abnahmeprüfung aus der Ferne
- Pumpen mit der einzigartigen Sedimenterkennungsfunktion vor Sand schützen
- Maximieren Sie die Produktion durch proaktive Überwachung des Gerätezustands – mit Frequenzprofilen und Prozesswarnungen , um neu auftretende Ablagerungen zu erkennen.
Rosemount 9935 Bypass-Bezugsgefäß für Füllstandsmessungen
- Ermöglicht die externe Montage von Prozess-Füllstandsmessgeräten, durch die eine Isolierung des Prozesses für Wartungsarbeiten im eingebauten Zustand ermöglicht wird.
- Optimiert für die Verwendung mit den Rosemount-Modellen mit geführter Mikrowelle, berührungslosem Radar und Schwimmergrenzwertschaltern
Rosemount 9930 Magnetische Füllstandsanzeige
Visuelle Füllstandsanzeige bis 30 m (100 Fuß)
Im Vergleich zu Schaugläsern minimale Leckstellen.
Produktlösungen

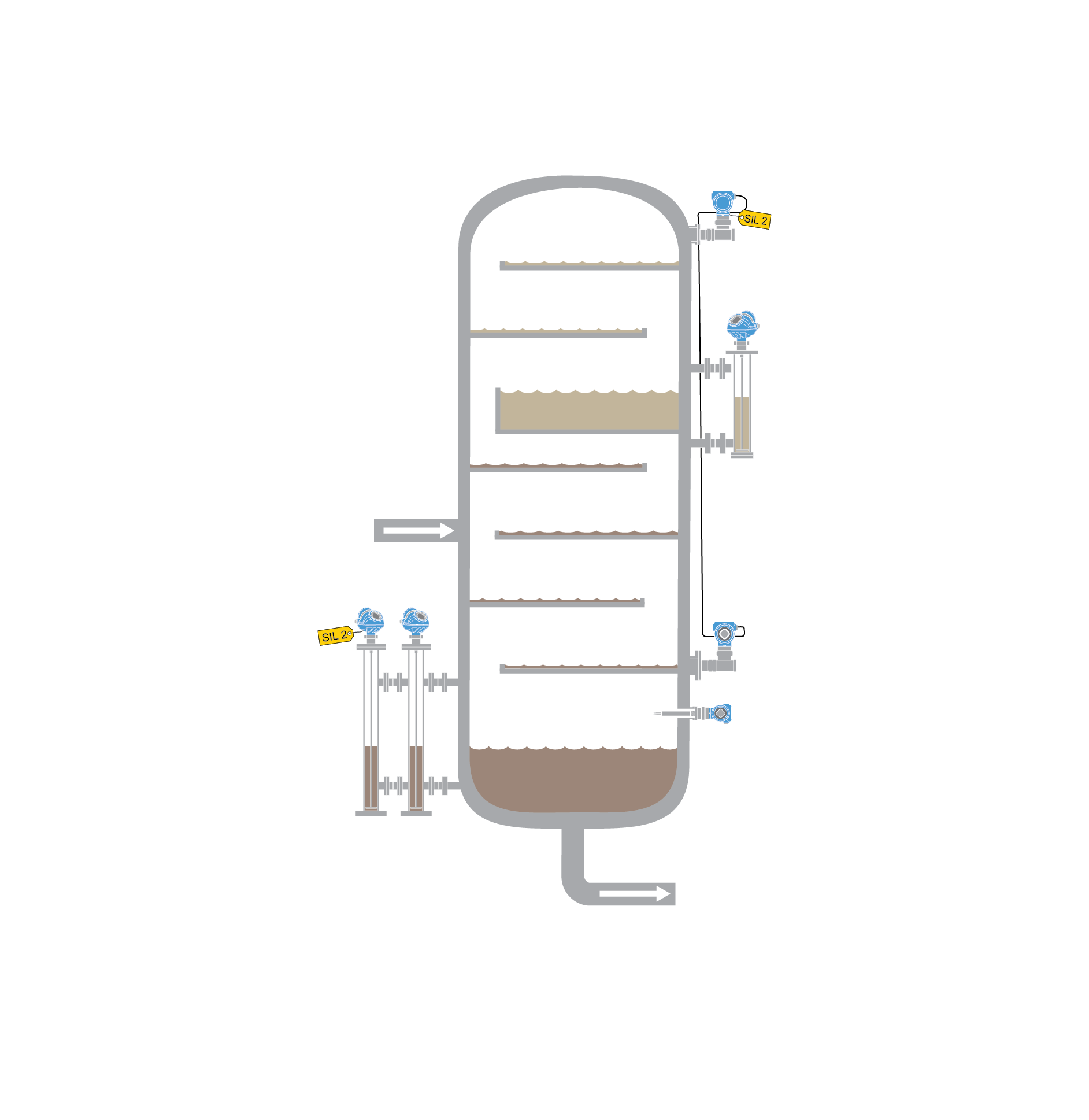

Der Rosemount 5300 Füllstandsmessumformer ist ideal für anspruchsvolle Messungen an Flüssigkeiten, Schlämmen und Feststoffen und bietet modernste Zuverlässigkeits- und Sicherheitsfunktionen in Füllstands- und Trennschichtanwendungen. Der Rosemount 5300 bietet verschiedene Vorteile, wie einfache Installation, nicht erforderliche Kalibrierung und Immunität gegen Prozessbedingungen. Außerdem ist er SIL2-zertifiziert und damit die erste Wahl für Sicherheitsanwendungen. Er ist robust konstruiert, und seine leistungsstarken integrierten Diagnosefunktionen ermöglichen es Ihnen, sich auf das Wesentliche konzentrieren können – Ihre Anlage.
- Direct Switch-Technologie bietet erhöhte Empfindlichkeit, hohe Zuverlässigkeit und große Messbereiche.
- Diagnosefunktion SQM (Signal Quality Metrics) ermöglicht die proaktive Wartung des Füllstandsmessgerätes.
- Sondenende-Projektion verleiht den Füllstandsmessungen eine höhere Zuverlässigkeit.
Genauigkeit
±3 mm (0,12 in.)
Reproduzierbarkeit
±1 mm (0,04 in.)
Messbereich
Bis zu 50 m (164 ft.)

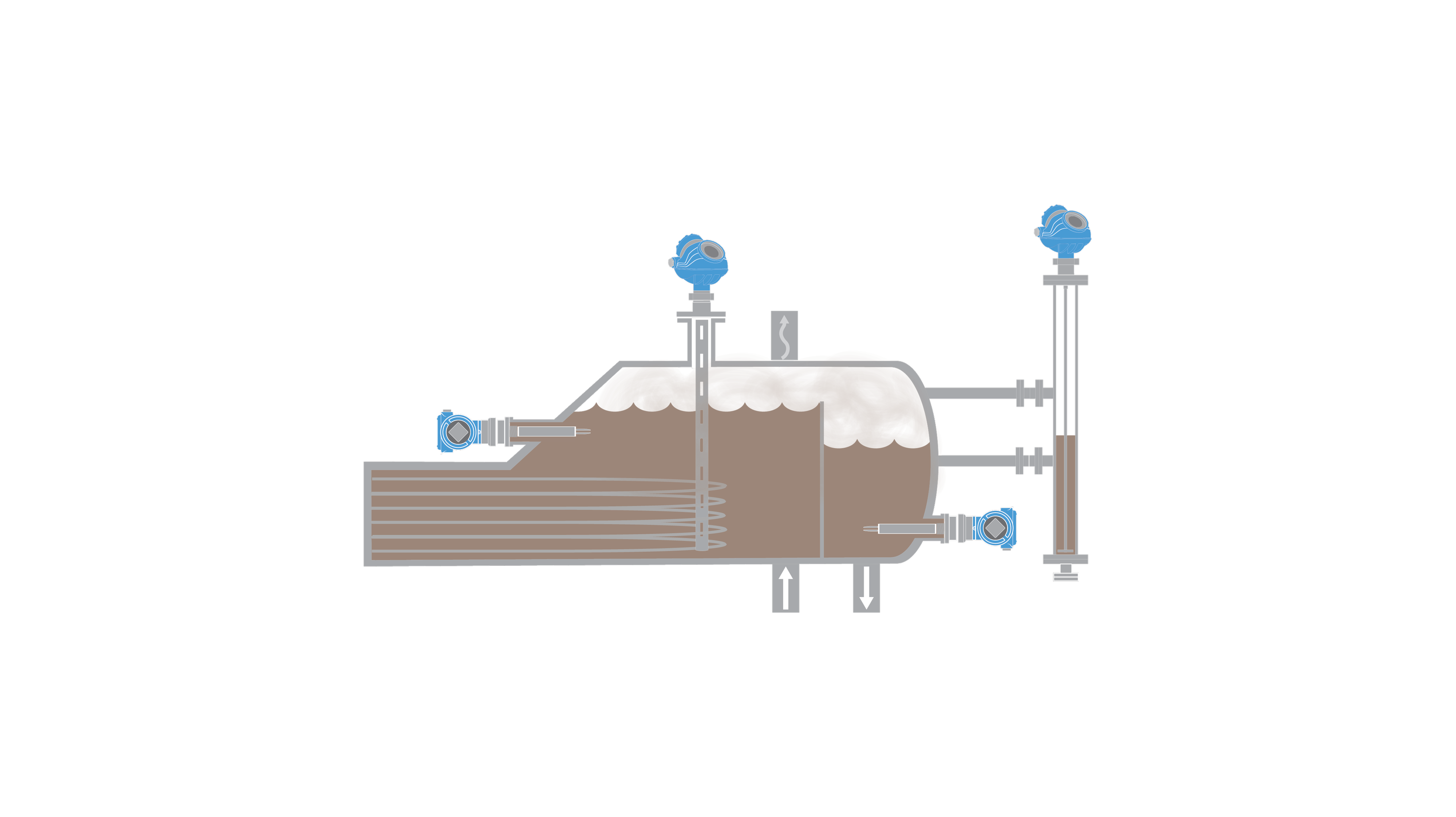

Der neue Rosemount™ 2140 ist der weltweit erste kabelgebundene HART®-fähige Füllstandsdetektor mit Schwinggabel, der in Anwendungen für Überfüllungsschutz, Hoch- und Tiefstandsalarme sowie Pumpenschutz zum Einsatz kommt. Der Rosemount 2140 sorgt für zuverlässige Füllstandserfassung aller Flüssigkeiten und Sedimente. Er ermöglicht einfache und flexible Bedienung mit intelligenten Diagnosefunktionen, die kontinuierlich den elektronischen und mechanischen Gerätezustand überwachen. Darüber hinaus verfügt er über eine integrierte Sicherheitsprüffunktion, die auch aus der Ferne ausgeführt werden kann und dazu beiträgt, die Sicherheit und Effizienz von Anlagen und Personal zu erhöhen. Der Rosemount 2140:SIS ist nach IEC 61508 (SIL 2) für sicherheitskritische Anwendungen zertifiziert.
- Erkennt Probleme, die auf mögliche Ablagerungen oder Korrosion an der Gabel und auf Korrosion durch Wassereintritt hinweisen.
- Exzellente Diagnoseabdeckung ermöglicht eine wirklich vorausschauende Wartung.
- Für Nachrüstsätze vorbereitet, damit Investitionen in die Zukunft abgesichert sind.
Betriebsdruck
Vollvakuum bis 100 barg bei 50 °C (1 450 psig bei 122 °F)
Betriebstemperatur
–40 bis +180 °C (–40 bis +356 °F) als Standard. –70 bis +260 °C (–94 bis +500 °F) als Option
Zertifizierungen/Zulassungen
ATEX, IECEx, USA, Kanada; siehe vollständige technische Daten mit einer kompletten Liste aller Zertifizierungen

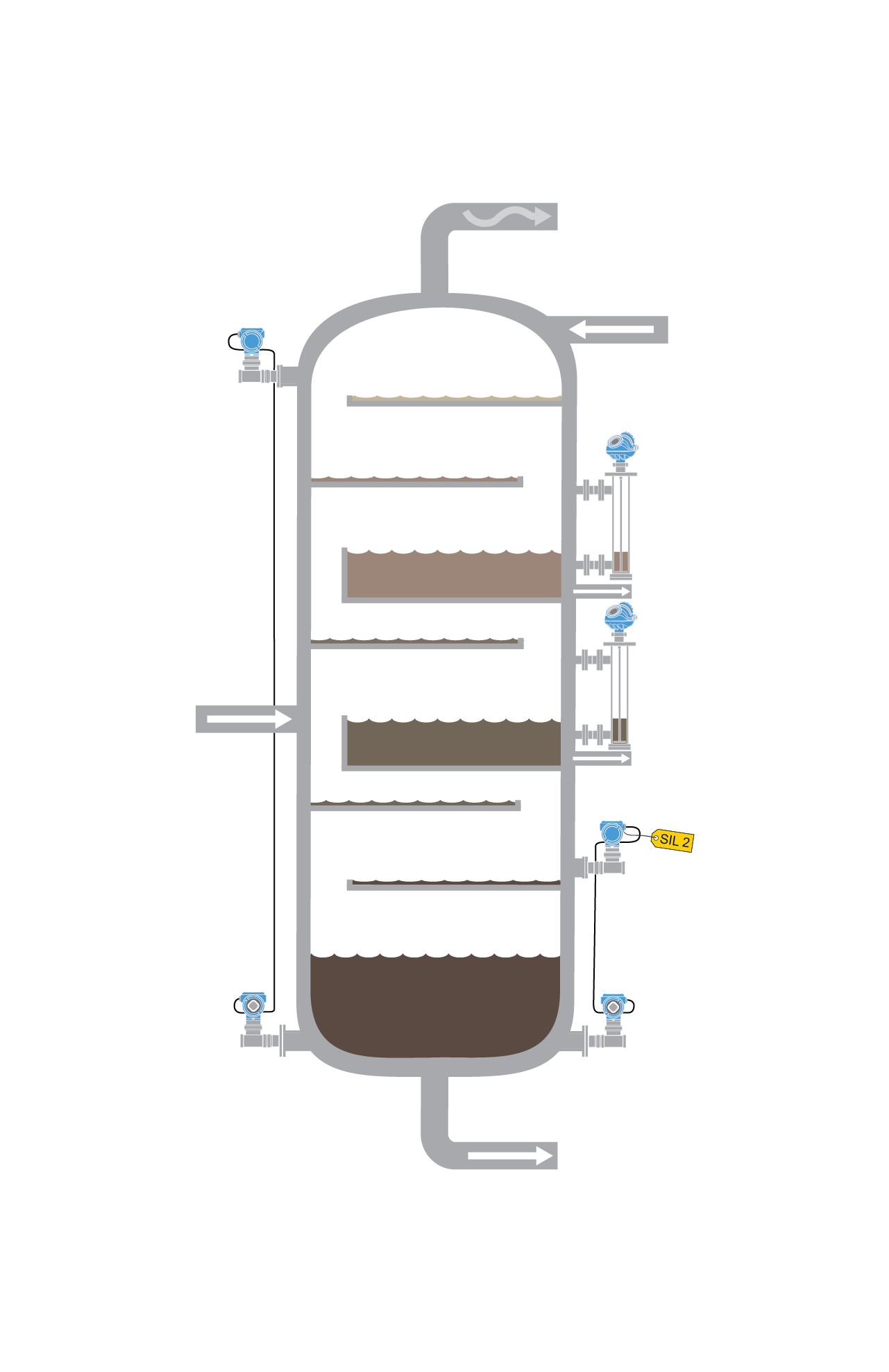

Das Rosemount 3051S Electronic Remote Sensor (ERS)™ System zeichnet sich durch die branchenweit beste Leistung und Messstabilität aus. Es wurde mit einer flexiblen, digitalen Architektur entwickelt. Das ERS-System berechnet den Differenzdruck elektronisch über zwei Drucksensoren, die über ein Elektrokabel miteinander verbunden sind. Dieses sicherheitszertifizierte System lässt sich einfach installieren und ermöglicht konstruktiv eine schnellere Reaktionszeit als herkömmliche Systeme. Sie erreichen damit außerordentliche Leistungen in einer Vielzahl von Anwendungen.
- Provides DP Level measurements with a faster response time than traditional systems
- Sensors are independently installed without heat tracing and insulation to offer simple installation
- Digital architecture delivers stable measurement for applications with excessive temperature variation
Max. Operating Pressure
Up to 10,000psi (689.48 bar)
Process Temperature Range
Based on fill fluid - Maximum 770°F (410°C), Minimum -157°F (-105°C)
Communication Protocol
4-20 mA HART®

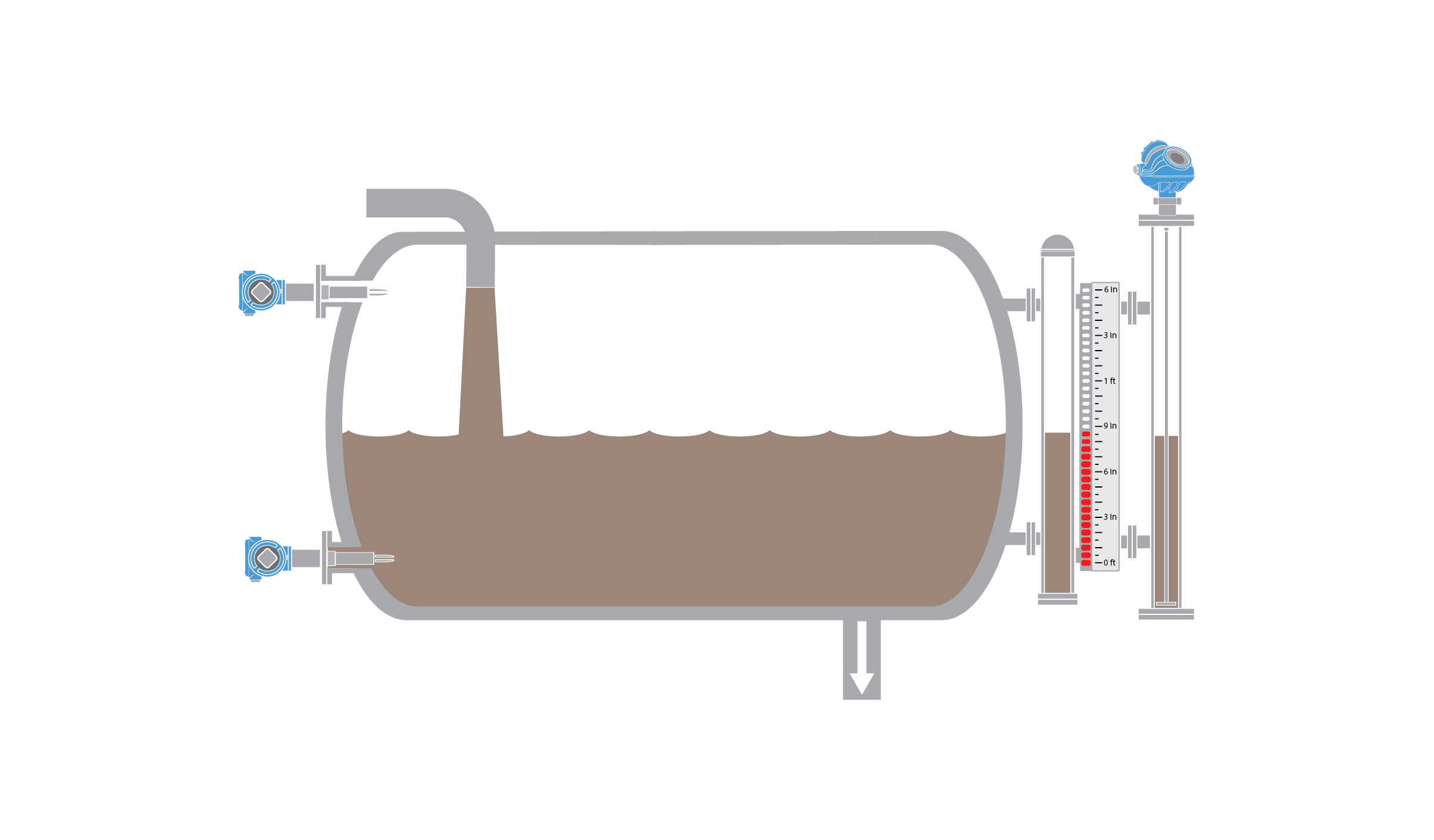

Die Rosemount 9930 Magnetische Füllstandsanzeige ist eine wartungsarme Alternative zu Schaugläsern und anderen Füllstandsanzeigen. Sie ist berührungsfrei und reduziert Leckagestellen und flüchtige Emissionen. Die Rosemount 9930 bietet Ihnen eine leicht abzulesende Füllstandsanzeige, die aus einer Entfernung von bis zu 30 m (100 ft.) sichtbar ist. Sie ist bestens für Ihre Hochtemperatur-, Hochdruck- und korrosive Anwendungen geeignet, bei denen eine visuelle Anzeige für Füllstand und Trennschicht erwünscht ist. In Verbindung mit dem extern montierten Füllstandsmessumformer und Schaltern von Emerson bietet Ihnen die Rosemount 9930 eine komplette, redundante und kostengünstige Füllstandslösung.
- Minimale Leckagestellen im Vergleich zu Schaugläsern.
- Kein Kontakt des Prozessmediums mit dem Anzeigerglas.
- Geeignet zur Messung von Gas/Flüssigkeit- und Flüssigkeit/Flüssigkeit-Trennschichten.
Viskosität
Bis zu 2 000 cP
Betriebsdruck
Bis zu 276 bar (4 000 psi)
Messbereich
Bis zu 6 m (20 ft.)
Das Rosemount 9935 Bypass-Bezugsgefäß für Füllstandsmessungen wurde von Experten entwickelt und für die externe Montage von Rosemount Prozess-Füllstandsmessgeräten an einen Behälter optimiert. Es stellt eine fortschrittliche Komplettlösung für Füllstandsmessungen zur Verfügung. Rosemount 9935 Bezugsgefäße sind das Ergebnis von mehr als 35 Jahren Erfahrung in der Entwicklung und Herstellung von Bezugsgefäßen, die auch als Kammern oder Bypass-Bezugsgefäße bezeichnet werden - in Übereinstimmung mit internationalen Vorschriften. Sie werden global qualitätsgesichert und entsprechen ASME B31.3 für Prozessleitungen; ASME B31.1 für Prozessleitungen ist ebenfalls lieferbar.
- Ermöglicht die externe Montage von Prozess-Füllstandsmessgeräten, um die Isolierung des Prozesses für Wartungsarbeiten im eingebauten Zustand zu erleichtern
- Optimiert für die Verwendung mit dem Rosemount 5300 Radar-Füllstandsmessumformer mit geführter Mikrowelle und den Rosemount Füllstandsmessumformern mit berührungslosem Radar
- Ausgelegt für Druckwerte bis zu ASME B16.5 Class 2500 und EN1092 PN250
Druckspeicher max. Druck
95-5558 psi Kohlenstoffstahl 95-5400 psi Edelstahl
Temperaturbereich
Kohlenstoffstahl –20 bis 800 °F
Edelstahl –260 bis 850 °F
Edelstahl –260 bis 850 °F
Werkstoffe
Gehäuse aus Kohlenstoffstahl oder Edelstahl als Standard. Alle sonstigen Werkstoffe auf Anfrage lieferbar.
