Medidor de corte de agua
Instrumento de medición de corte de agua de paso total, resistente, confiable y de eficacia comprobada en el campo
Instrumento de medición de corte de agua de paso total, resistente, confiable y de eficacia comprobada en el campo
Obtenga una medición de corte de agua de paso total de gran sensibilidad con el uso del medidor de corte de agua Roxar. Este dispositivo confiable, de eficacia comprobada en el campo y sin derivas, además de ser adecuado para una amplia gama de aplicaciones, satisface con seguridad sus necesidades de medición. Seleccione con confianza sus instrumentos, sabiendo que Emerson es sinónimo de calidad y ofrece soporte en todo el mundo.

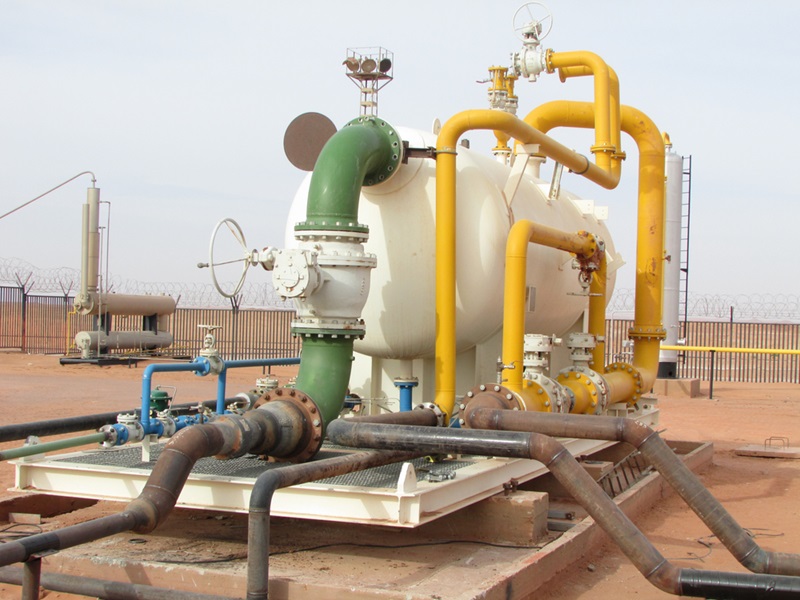

Son múltiples las necesidades de medición de corte de agua en el segmento upstream de petróleo y gas. Un ejemplo típico es la medición de corte de agua en la fase de petróleo de un separador de producción trifásico.

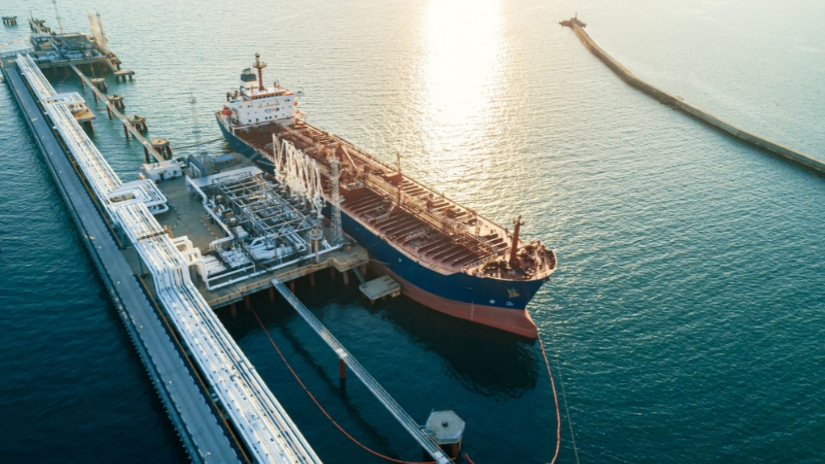

El segmento midstream a menudo implica que el petróleo y el gas cambian de manos, y el transporte hacia las refinerías es un ejemplo de esto. En esta fase del proceso hay varios puntos críticos de medición de corte de agua.

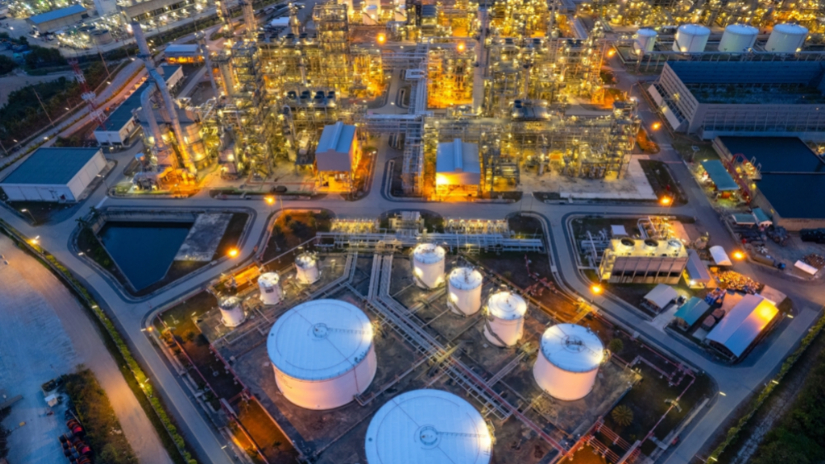

Son múltiples las necesidades de medición de corte de agua en el segmento downstream de petróleo y gas. Un ejemplo típico es la medición de corte de agua mientras la producción se descarga en una refinería.

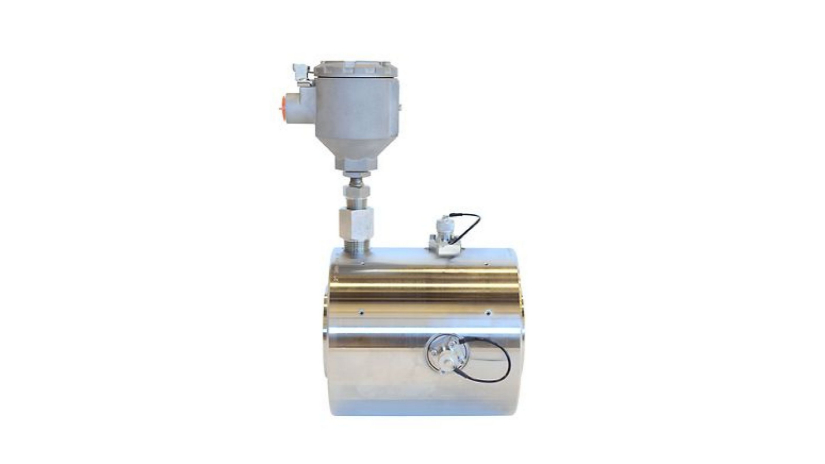

El medidor de corte de agua Roxar utiliza una tecnología exclusiva de resonancia por microondas. Esta medición clave se realiza por el orificio de paso total, lo que garantiza una medición representativa de gran precisión, independientemente de la distribución de agua y petróleo en toda la tubería. La medición es de calidad fiscal, libre de derivas y sensible hasta 50 ppm de agua.
El medidor de corte de agua Roxar tiene un rango de funcionamiento de corte de agua de 0-50 % de manera estándar. Al agregar la función TopCut, se amplía el rango de funcionamiento hasta un 100 % de corte de agua. TopCut es una función de software que utiliza un cálculo de densidad y funciona del 50 % al 100 % de corte de agua, con una transición fluida.
La función patentada AutoZero utiliza datos de densidad en tiempo real para compensar automáticamente los cambios en la densidad del petróleo. Se utilizan datos de densidad, normalmente desde un medidor Coriolis o un densitómetro, para crear la compensación dinámica. Esto puede ser necesario, por ejemplo, debido a las pruebas rotacionales de pozos, y la función AutoZero puede brindarle al operador la confianza que necesita.

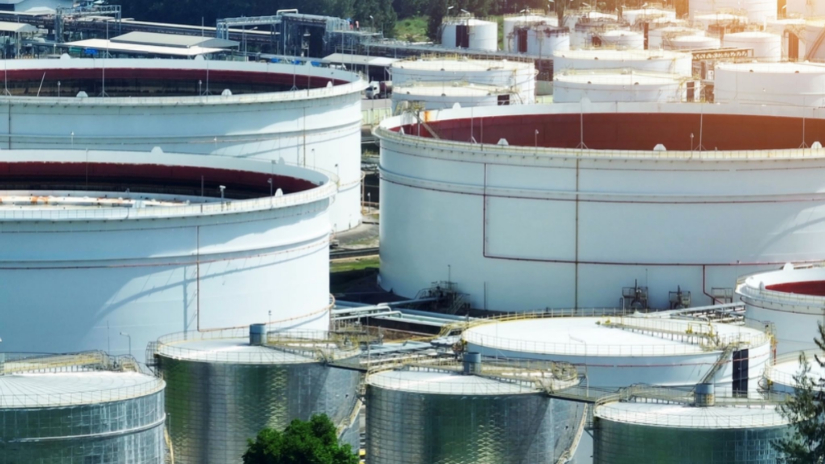

Además del corte volumétrico de agua en las condiciones del medidor, al proporcionar la contracción del petróleo junto con los datos de densidad del petróleo, esta función permite calcular el corte de agua basado en masa. Los resultados basados en masa básicamente garantizan que el operador tenga una medición representativa que también se puede aplicar al tanque de almacenamiento y un valor de salida de medición que sea independiente de la temperatura.
El medidor de corte de agua Roxar tiene la capacidad de hacer una instantánea de las condiciones y mediciones cuando se solicita, para que corresponda con el momento en que se toma una muestra. Esto permite la calibración de las muestras, cuando se completa el análisis de laboratorio, lo que garantiza la comparación de los momentos correctos. Se puede suministrar una caja para toma de muestras, de modo que la persona encargada de tomar muestras simplemente presione un botón en el campo para agilizar este proceso.
Caso de estudio
Se instaló un sistema de medición de corte de agua y masa en una refinería de gran tamaño en Tianjin, China. La refinería ahora tiene plena visibilidad de la calidad del petróleo crudo entrante, lo que mejora la confiabilidad de sus procesos, así como la confiabilidad y la integridad de sus equipos mecánicos.
The Roxar Watercut Meter is a highly sensitive, full-bore instrument using advanced microwave resonance technology. Trusted globally in demanding onshore and offshore environments, it excels in water cut measurement across various applications, including oil outlets, pipelines, and refineries.
From water cut measurement on the oil outlet of a three phase separator to allocation or fiscal measurement at an oil pipeline, or at a desalter inlet in a refinery, or even fiscal quality measurement at a refined pipeline, the field proven Roxar Watercut Meter will provide the measurement you need.
The Roxar Watercut meter comes with the latest ATEX or IECEX approvals. ATEX is the preferred European standard, while IECEX is widely recognized internationally.
Watercut meters typically measure up to 50% water content. The Top Cut function allows for measurements beyond this range using density calculations, sourced from a densitometer or coriolis meter.
The updated Roxar Watercut Meter features dual power supply options (100-240V AC and 24V DC), eliminating the need for converters. With internal modules for analogue inputs and outputs, integration is now simpler than ever.
Explore the enhanced versatility of the Roxar Watercut Meter with the TopCut feature, expanding its range from 0-50% to an impressive 0-100% water cut, perfect for applications requiring a broader range.
The Roxar Watercut Meter is a highly sensitive, full-bore instrument using advanced microwave resonance technology. Trusted globally in demanding onshore and offshore environments, it excels in water cut measurement across various applications, including oil outlets, pipelines, and refineries.
From water cut measurement on the oil outlet of a three phase separator to allocation or fiscal measurement at an oil pipeline, or at a desalter inlet in a refinery, or even fiscal quality measurement at a refined pipeline, the field proven Roxar Watercut Meter will provide the measurement you need.
The Roxar Watercut meter comes with the latest ATEX or IECEX approvals. ATEX is the preferred European standard, while IECEX is widely recognized internationally.
Watercut meters typically measure up to 50% water content. The Top Cut function allows for measurements beyond this range using density calculations, sourced from a densitometer or coriolis meter.
The updated Roxar Watercut Meter features dual power supply options (100-240V AC and 24V DC), eliminating the need for converters. With internal modules for analogue inputs and outputs, integration is now simpler than ever.
Explore the enhanced versatility of the Roxar Watercut Meter with the TopCut feature, expanding its range from 0-50% to an impressive 0-100% water cut, perfect for applications requiring a broader range.
Preguntas frecuentes
El medidor de corte de agua Roxar forma parte de la cartera de productos de Emerson. Proporciona una medición continua del corte de agua de paso total mediante la tecnología de resonancia por microondas. La medición es de calidad fiscal, libre de derivas y sensible hasta 50 ppm de agua.
El medidor de corte de agua Roxar utiliza una tecnología exclusiva de resonancia por microondas. Esta medición clave se realiza por el orificio de paso total, lo que garantiza una medición representativa de gran precisión, independientemente de la distribución de agua y petróleo en toda la tubería. La medición es de calidad fiscal, libre de derivas y sensible hasta 50 ppm de agua.
El medidor de corte de agua Roxar se utiliza en aplicaciones upstream (monitorización de la fase de petróleo de los separadores trifásicos y de la fase de líquido de los separadores bifásicos), midstream (se requiere para las mediciones de transferencia de custodia y durante la carga para transporte) y downstream (se utiliza para la descarga en refinerías y medición de calidad fiscal de tuberías de productos refinados).
La acumulación de cera y sarro afectará al desempeño del medidor. Si hay presencia de sarro o cera, puede realizarse una calibración en línea para aplicar una corrección en la medición a raíz del impacto de la capa. Esta es una buena solución hasta que se pueda programar la limpieza del medidor. Si se observan capas y se prevé su recurrencia, se recomienda el uso de inhibidores químicos.
En general, el flujo debe mezclarse bien para lograr una calidad de medición óptima. No obstante, el medidor de corte de agua Roxar realiza 200 mediciones por segundo, por lo que, suponiendo que el flujo está lo suficientemente mezclado para garantizar que el sensor produzca señales confiables, el medidor podrá medir el corte de agua, incluso en condiciones de flujo muy cambiantes.
El medidor de corte de agua Roxar mide el agua y el gasóleo pesado con la misma precisión que al agua y al petróleo crudo. Los principios de medición aplicados dentro del medidor son igualmente adecuados para aplicaciones de gasóleo pesado.
El medidor de corte de agua Roxar mide el agua y la condensación con la misma precisión que al agua y al petróleo crudo. Sin embargo, la separación del flujo se producirá más rápidamente con condensación, por lo que esto debe tenerse en cuenta al planificar la instalación del medidor. Por ejemplo, se deben evitar las tuberías de flujo horizontales largas aguas arriba del medidor y deberá considerarse el uso de un mezclador directamente aguas arriba del medidor.
Se recomienda la instalación vertical, aunque también se admite la instalación horizontal. La computadora de caudal debe instalarse cerca del cuerpo del medidor, dada la restricción de las longitudes de los cables, que suelen ser de entre 1 y 3 metros, según el tamaño del medidor. El flujo debe estar bien mezclado, por lo que se recomienda tenerlo en cuenta al planificar la disposición de la tubería y, posiblemente, considerar el uso de un mezclador aguas arriba del medidor. Es importante que el medidor se ubique en un lugar donde haya buen caudal y turbulencias que transporten el flujo sin retención ni retorno que garantice la máxima calidad de medición. Idealmente, el punto de muestra debe estar cerca de la ubicación del medidor.
Están disponibles las certificaciones ATEX e IECEx.
Se hacen recomendaciones de mantenimiento específicas para cada cliente, en función de sus requisitos y de las exigencias del instrumento de medición, a fin de garantizar que Emerson respalde continuamente sus objetivos. En general, se recomienda una visita de mantenimiento anual para solucionar problemas y hacer mantenimiento del medidor. Si surgiese algún problema, Emerson cuenta con ingenieros de mantenimiento capacitados, disponibles en todo el mundo, que están listos para ofrecer asistencia rápida. Además, hay un servicio de asistencia y soporte remoto disponible, que garantiza una forma rápida de adquirir soporte técnico de forma remota de especialistas en productos e ingenieros de mantenimiento sénior de Emerson. Esto también ayuda a maximizar la eficiencia en las instalaciones, con un enfoque muy claro y orientado.
El medidor de corte de agua Roxar está diseñado para un mantenimiento mínimo, no tiene piezas móviles y permite la medición sin derivas. El diseño de paso total reduce el impacto del sarro y la cera en comparación con el diseño de sonda y el medidor de corte de agua Roxar no requiere calibración dinámica para la configuración o el alto desempeño continuo. Por lo tanto, el medidor de corte de agua Roxar es un instrumento de bajo mantenimiento de Emerson.
El aspecto más importante es asegurarse de que la muestra manual sea lo más representativa posible. Para lograr esto, el punto de obtención de la muestra debe estar lo más cerca posible del medidor de corte de agua Roxar, y la muestra debe tomarse en un momento en el que las lecturas del medidor Roxar reflejen condiciones de flujo estables.
