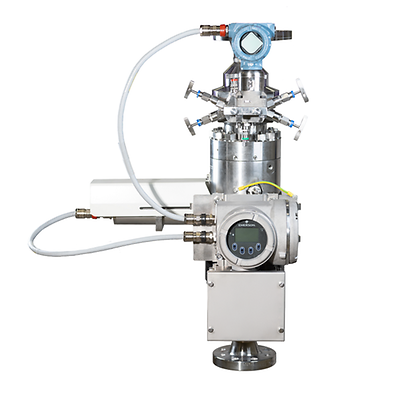

Roxar-P-2600-Multiphase

Medidores multifase Roxar 2600

Solicitar cotización
Más información
Talk to an Expert

Descripción del producto

El Roxar MPFM 2600 caracteriza de manera precisa los regímenes de caudal y proporciona información crítica sobre las capacidades de producción del pozo. Utilice nuestra plataforma de tecnología escalable, el procesamiento de señal del medidor avanzado y los dispositivos electrónicos de campo proporcionan mediciones de sensibilidad y una correlación integral del caudal. Utilice este medidor modular para mejorar la optimización de producción, la seguridad del caudal y la prueba del pozo, mientras se cumplen todas las condiciones del campo y los requisitos de costo.

Especificaciones

Rango operativo
0-100% relación de agua en líquido (WLR)
0-100% fracción de volumen de gas (GVF, por sus siglas en inglés)
Instalación
Caudal ascendente vertical
Tecnología de sensores
DP 26 – Multielectrodos, plano doble
tecnología Roxar Zector
Puerto de comunicaciones
Hasta 5000 psi (345 bar)
Certificaciones
ATEX, IECEx, CSA C/US y EAC
Material en contacto con el proceso
Dúplex UNS S31803
Acero inoxidable UNS S31600
Súper dúplex UNS S32760
Inconel 625 UNS N06625
PEEK natural
Conexión de brida
Bridas ANSI o hubs con conectores de abrazadera
Medición gamma (cuando corresponda)
Sistema gamma compacto
Fuente: Cs-137
2, 5 u 8,3 mCi
Vida media de 30,1 años
Fuente de alimentación
De 18 a 30 V CC
100-240 V CA
Consumo eléctrico: <20 W
Protocolo de comunicación
Modbus RTU
Modbus TCP
HTTP
Interfaz de comunicación
RS-485
Ethernet
Montaje
Carcasa Ex d de aluminio pintado para áreas clasificadas
Carcasa de acero inoxidable 316L Ex d para áreas clasificadas
Certificaciones y aprobaciones
Certificación de área clasificada: ATEX, IECEx, cCSAus
Código de diseño: ASME B16.5, ASME B31.3
Cumplimiento de las especificaciones de material: ASME B31.3
Partes en contacto con el proceso de servicio ácido: NACE MR 0175, ISO 15156

Características

  • Caracteriza el caudal de manera precisa con el procesamiento de señal avanzado y dispositivos electrónicos de campo.
  • Mejore la certeza de medición con la identificación y medición del caudal no simétrico en regímenes de caudal variables.
  • Costos significativamente reducidos con un principio de medición comprobado en el campo.
  • Solución compacta y liviana.
  • Fácil de instalar con un consumo bajo de energía.
  • Flexibilidad habilitada por un diseño modular.
  • Versión robusta de medidor de rango completo sin gamma disponible para operadores que prefieren evitar el uso de una fuente radioactiva
  • Totalmente compatible con el caudalímetro multifásico de monitorización de desempeño Roxar 2600, lo que brinda a los operadores acceso continuo a la experiencia y la asistencia de Emerson.
  • Se ofrece el sistema de salinidad multifásico (RMSS) Roxar como un módulo adicional que proporciona información en vivo del contenido de salinidad cuando se opera en flujo con predominio de agua.
  • The Roxar Multiphase Salinity System (RMSS) available as an additional module, providing live salinity content information when operating in water-dominant flow
