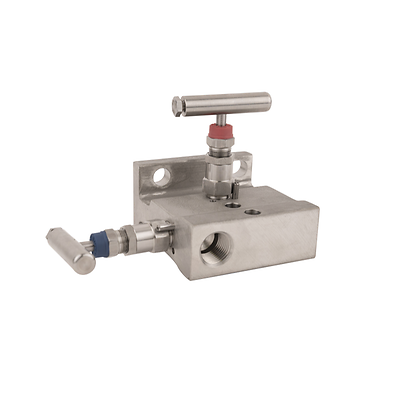

Tescom-P-m4ap-m4tp

TESCOM™ Anderson Greenwood Instrumentation Model M4AP/M4TP Differential Pressure Manifolds

Descripción del producto

Manifolds de dos válvulas, de purga y bloque, con capacidades de montaje directo e indirecto para presiones estáticas máximas de 414 barg (6000 psig)

Características

  • Ahorros en costos de 20 a 30 % cuando se distribuyen los instrumentos al eliminar varias piezas que se utilizan en métodos convencionales de ‘tuberías ascendentes’.
  • El diseño compacto requiere un espacio mínimo para el funcionamiento e instalación.
  • Una menor cantidad de puntos de fuga al tener menos piezas para ensamblar, lo que ayuda a reducir las filtraciones.
  • El diseño de vástago de extremo de bola de giro libre (asiento de metal) asegura el cierre de válvula hermético a las burbujas sin desgaste por roce del asiento.
  • Fácil extracción del instrumento mediante el montaje de AGCO. El atornillado directo al manifold permite retirar el instrumento independientemente de la tubería, lo cual facilita las reparaciones, el servicio y la calibración.
  • Instalación inmediata con el montaje de AGCO como el manifold, bloque de vapor, soporte y toda la tubería relacionada que se puede instalar sin el instrumento en el momento de la construcción de la planta.
  • Montaje seguro proporcionado por el montaje de AGCO. La estabilidad de la tubería del instrumento mejora cuando se apoya directamente en el soporte de tubería a través del manifold.
  • La empaquetadura está debajo de las roscas del vástago, el sello del cuerpo al bonete está debajo de las roscas, lo que elimina la corrosión por el líquido del proceso.
  • Menor posibilidad de daños al instrumento. Con el montaje de AGCO, el instrumento se puede almacenar de forma segura hasta la revisión de ‘lazo’ final.
