Solutions de mesure de niveau pour les colonnes de distillation
Solutions de mesure et de contrôle continu et de détection de seuil pour l’industrie pétrochimique
Mesure de niveau sécurisée et fiable et prévention antidébordement
Les colonnes de distillation permettent la séparation des mélanges de fluides en fonction de leur point d’ébullition. Au fur et à mesure que les vapeurs s’élèvent dans la colonne, des composés se condensent à différentes températures et s’accumulent avant d’être collectés. Les colonnes de distillation auront une plage de températures de service étendue. Les fluides, en particulier à l’extrémité inférieure, peuvent être sales et former ainsi un revêtement, voire obstruer l’équipement. Le risque de débordement est réel, en particulier au démarrage de l’installation et tant que l’équilibre entre les débits de liquide et de gaz n’est pas atteint. En cas de débordement, le fluide de procédé se retrouve généralement dans le système de torche pour les hydrocarbures et entraîne des risques d’incident/d’explosion graves.
Cliquez pour continuer la lecture Mesure de niveau sécurisée et fiable et prévention antidébordement
Instruments de mesure du niveau dans les applications de distillation et de fractionnement
Radar à ondes guidées Rosemount 5300
Détecter les encrassements émergents grâce aux indicateurs de qualité du signal
Mesures fiables en cas de signaux de surface faibles grâce à la projection fin de sonde et la technologie Direct Switch
Modification facile des transmetteurs dans des chambres existantes
Transmetteur de niveau Rosemount 3051S DP
- Détecter les inondations par jet imminentes et mesurer les colonnes pleines de charge grâce à des informations de procédé et des alertes prédictives à distance
- Stable en cas de variations de température excessives, sans besoin d’isolation par câbles chauffantes et d’autres techniques compliquées
Rosemount 2140 à lames vibrantes
- Des mesures de débit fiables
- Gagner du temps grâce aux tests de sûreté à distance sécurisés
- Protéger les pompes du sable grâce à une fonction de détection des sédiments remarquable
- Optimiser la production en surveillant de manière proactive l’état des appareils pour détecter les encrassements émergents, grâce à l’établissement de profils de fréquence et aux alertes de procédé
La chambre de mesure de niveau Rosemount 9935
- Permet le montage externe des instruments de mesure de niveau de procédé, qui facilite l’isolation du procédé lors des opérations de maintenance
- Optimisé pour une utilisation avec les radars à ondes guidées, les radars sans contact et les détecteurs de niveau verticaux Rosemount
Indicateur de niveau magnétique Rosemount 9930
Indication visuelle jusqu’à 100 pieds (30 m)
Moins de points de fuite que les voyants
Solutions de produits
Idéal pour répondre aux défis posés par la mesure de liquides, boues et solides, le transmetteur de niveau Rosemount 5300 offre une fiabilité et des fonctions de sécurité exceptionnelles pour les mesures d’interface et de niveau. Le transmetteur Rosemount 5300 offre de nombreux avantages : facilité d'installation, absence d'étalonnage et insensibilité aux conditions de procédé. De plus, il est certifié SIL 2, ce qui en fait un choix idéal pour les applications de sécurité. Sa construction robuste et ses diagnostics intégrés vous permettent de vous concentrer sur l'essentiel : vos installations.
- La technologie Direct Switch (DST) assure une sensibilité accrue, une grande fiabilité et de longues plages de mesure.
- Les indicateurs de qualité du signal vous donnent la possibilité de travailler de manière proactive avec votre instrument de mesure de niveau.
- La projection fin de sonde (PEP) assure une plus grande fiabilité de la mesure de niveau.
Précision
±3 mm
Répétabilité
±1 mm
Plage de mesure
Jusqu'à 50 m

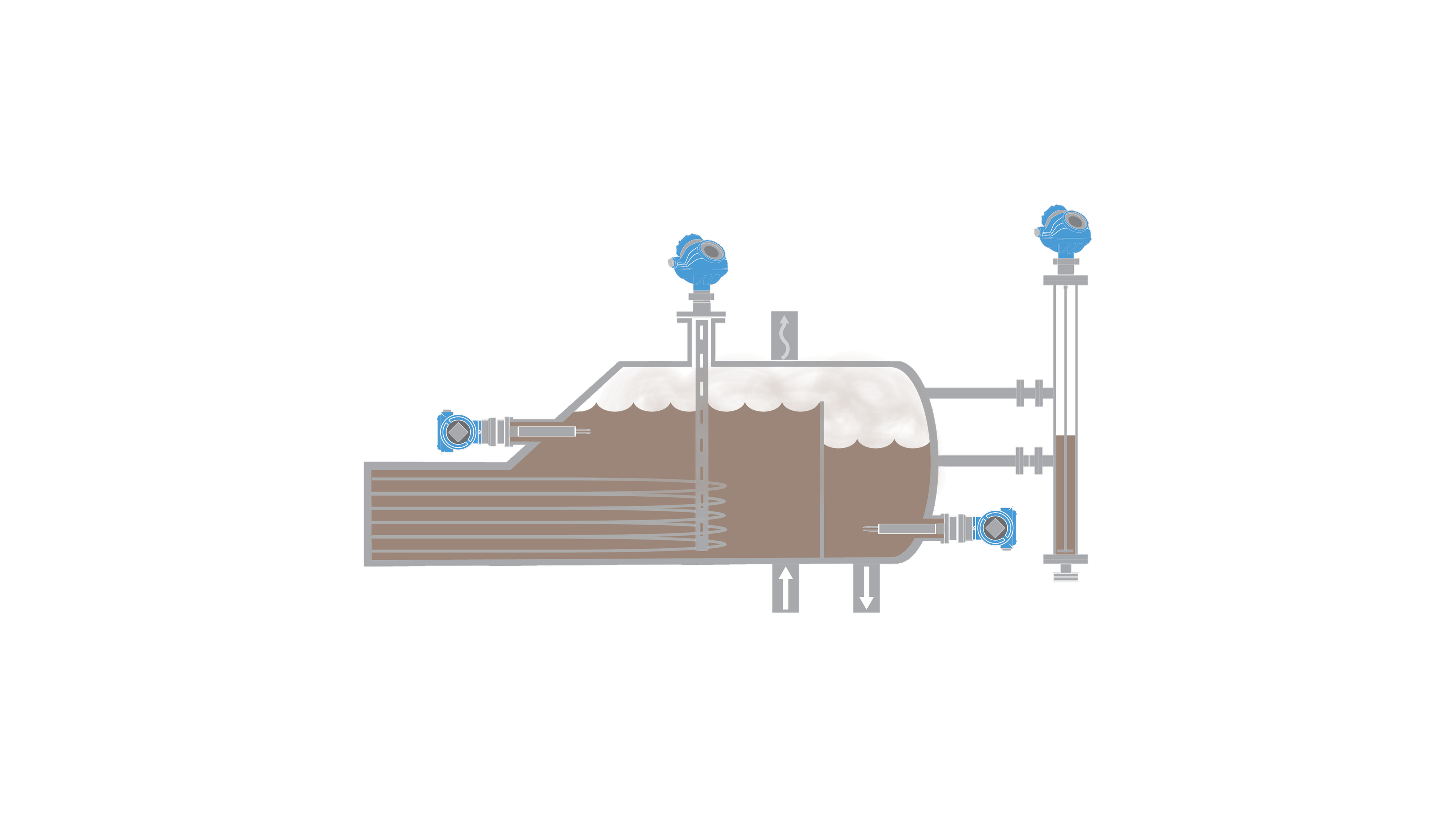

Premier détecteur de niveau à lames vibrantes à être équipé d’une connexion filaire HART®, le nouveau détecteur Rosemount™ 2140 est destiné à des applications telles que la protection antidébordement, les alarmes de niveau haut et bas et la protection des pompes. Outre sa grande fiabilité pour détecter le niveau de tous les liquides, mais aussi des sédiments, le détecteur Rosemount 2140 offre un plus grand confort d’utilisation avec des diagnostics intelligents qui permettent de surveiller en continu l’état des composants électroniques et mécaniques de l’appareil. Ce détecteur intègre également la capacité d’effectuer des tests périodiques à distance, améliorant ainsi la sécurité et l’efficacité de l’usine et du personnel. Le détecteur Rosemount 2140:SIS est certifié conformément à la norme CEI 61508 (SIL 2) pour les applications critiques pour la sécurité.
- Détection de problèmes pouvant indiquer l’encrassement ou la corrosion du diapason, et la corrosion due à l’infiltration d’eau
- Excellente couverture des diagnostics qui permet une véritable maintenance prédictive
- Kits pour la mise à niveau en vue d’investissements pérennes
Pression de service
Jusqu’à 1 450 psig 122 °F (100 bar relatif à 50 °C) pour le vide absolu
Température de service
-40 à 356 °F (- 40 à 180 °C) standard. -94 à 500 °F (- 70 à 260 °C) en option
Certifications/homologations
ATEX, IECEx, États-Unis, Canada, voir toutes les spécifications pour la liste complète des certifications
Le transmetteur de pression Rosemount 3051S avec séparateurs électroniques (ERS)™ est fondé sur une architecture numérique flexible. Il offre des performances inégalées et la stabilité des mesures. Le système ERS calcule électroniquement la pression différentielle en utilisant deux capteurs de pression reliés entre eux au moyen d’un câble électrique. Facile à installer, ce système certifié pour les applications de sécurité a été conçu pour fournir un temps de réponse plus rapide que les systèmes classiques, ce qui vous permet de bénéficier d’une performance exceptionnelle dans une large gamme d’applications.
- Provides DP Level measurements with a faster response time than traditional systems
- Sensors are independently installed without heat tracing and insulation to offer simple installation
- Digital architecture delivers stable measurement for applications with excessive temperature variation
Max. Operating Pressure
Up to 10,000psi (689.48 bar)
Process Temperature Range
Based on fill fluid - Maximum 770°F (410°C), Minimum -157°F (-105°C)
Communication Protocol
4-20 mA HART®

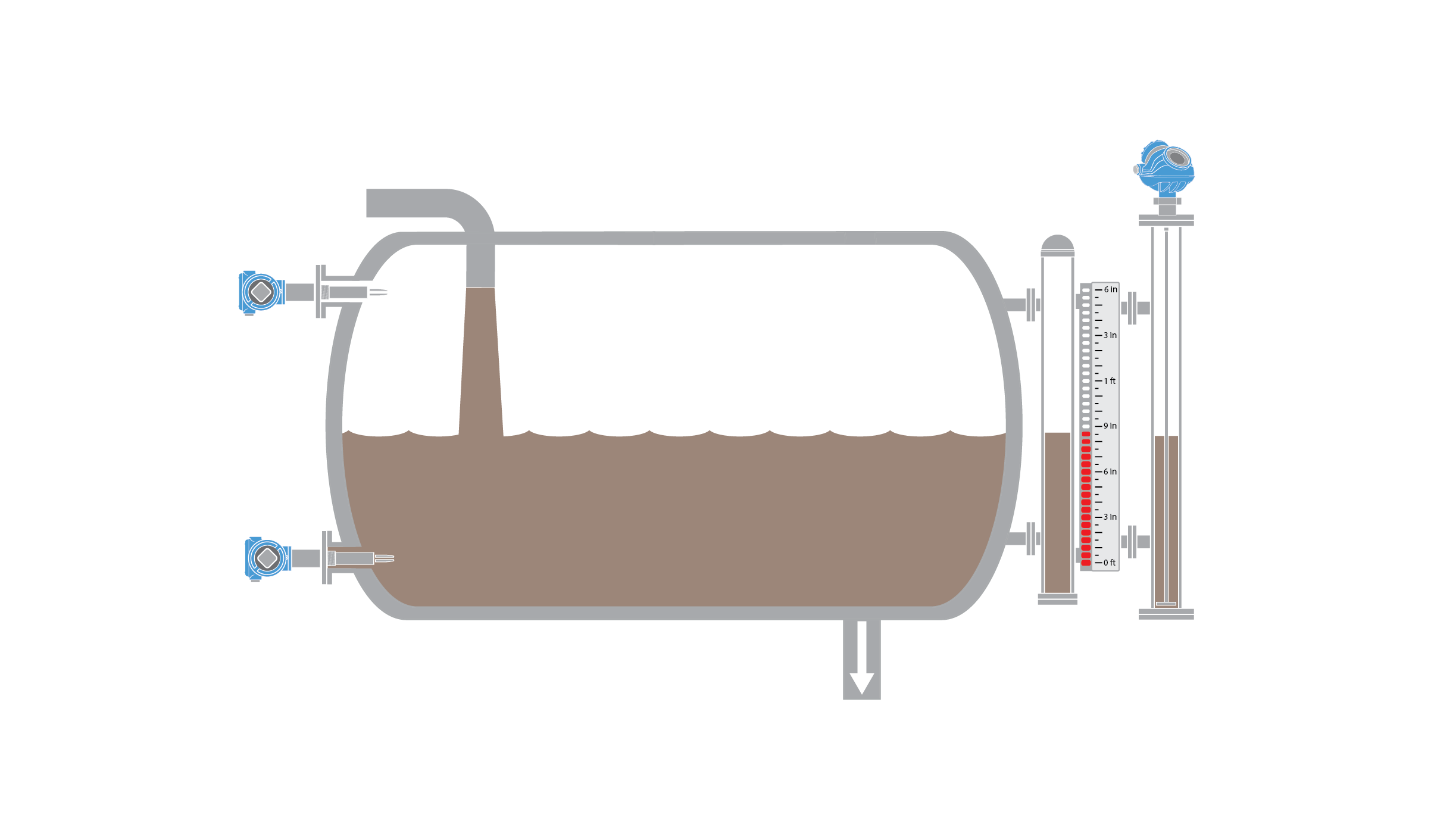

L’indicateur de niveau magnétique Rosemount 9930 est une alternative économique aux jauges visuelles et autres indicateurs de niveau, car il demande peu de maintenance. En plus d’effectuer une mesure non invasive du niveau, il réduit le nombre de points de fuite et le volume d’émissions fugitives. L’indicateur vous permet de visualiser facilement le niveau, à une distance pouvant aller jusqu’à 100 pi (30 m). Il est parfaitement adapté aux applications hautes températures, hautes pressions et corrosives, qui nécessitent une indication visuelle du niveau et de l’interface. Combiné aux détecteurs de niveau et aux transmetteurs de niveau à montage externe d’Emerson, l’indicateur de niveau Rosemount 9930 propose une solution de niveau exhaustive, redondante et rentable.
- Minimal leak points as compared to sight glasses
- No process liquid in contact with indicator glass
- Designed for both gas/liquid and liquid/liquid interface measurements
Viscosity
Up to 2000 cP
Operating Pressure
Up to 4000 psi (275.9 bar)
Measurement Range
Up to 20 ft (6 m)
La chambre de mesure de niveau Rosemount 9935 est une chambre technique optimisée pour le montage externe des instruments de mesure de niveau de procédé Rosemount sur une cuve, offrant une solution complète de mesure de niveau améliorée. Les chambres Rosemount 9935 sont le résultat de plus de 35 ans d’expérience dans la conception et la fabrication de chambres, également appelées chambres de mesure ou brides, conformément aux codes internationaux. De qualité mondiale garantie, elles sont conçues selon la norme de tuyauterie de procédé ASME B31.3, la norme ASME B31.1 de tuyauterie d’alimentation est également disponible.
- Allows external mounting of process level instrumentation to facilitate isolation of the process for live maintenance
- Optimized for use with the Rosemount 5300 Guided Wave Radar Level Transmitter and Rosemount Non-Contacting Radar Level Transmitters
- Rated for pressures up to ASME B16.5 Class 2500 and EN1092 PN250
Accumulator Max. Pressure
95-5558 PSI Carbon steel 95-5400 PSI Stainless steel
Temperature Range
Carbon steel -20 to 800°F
Stainless steel -260 to 850°F
Stainless steel -260 to 850°F
Materials of Construction
Carbon steel or stainless steel as standard. Other materials available on request
