Acesso a dados on-line em tempo real e controle de vazão diretamente no reservatório
A Intelligent Multistage Completion Network, um projeto Emerson-Metrol, conecta completações superior e inferior, fornecendo dados contínuos do reservatório e de controle por zonas da superfície de areia e simplificando o monitoramento e o controle em poços complexos.

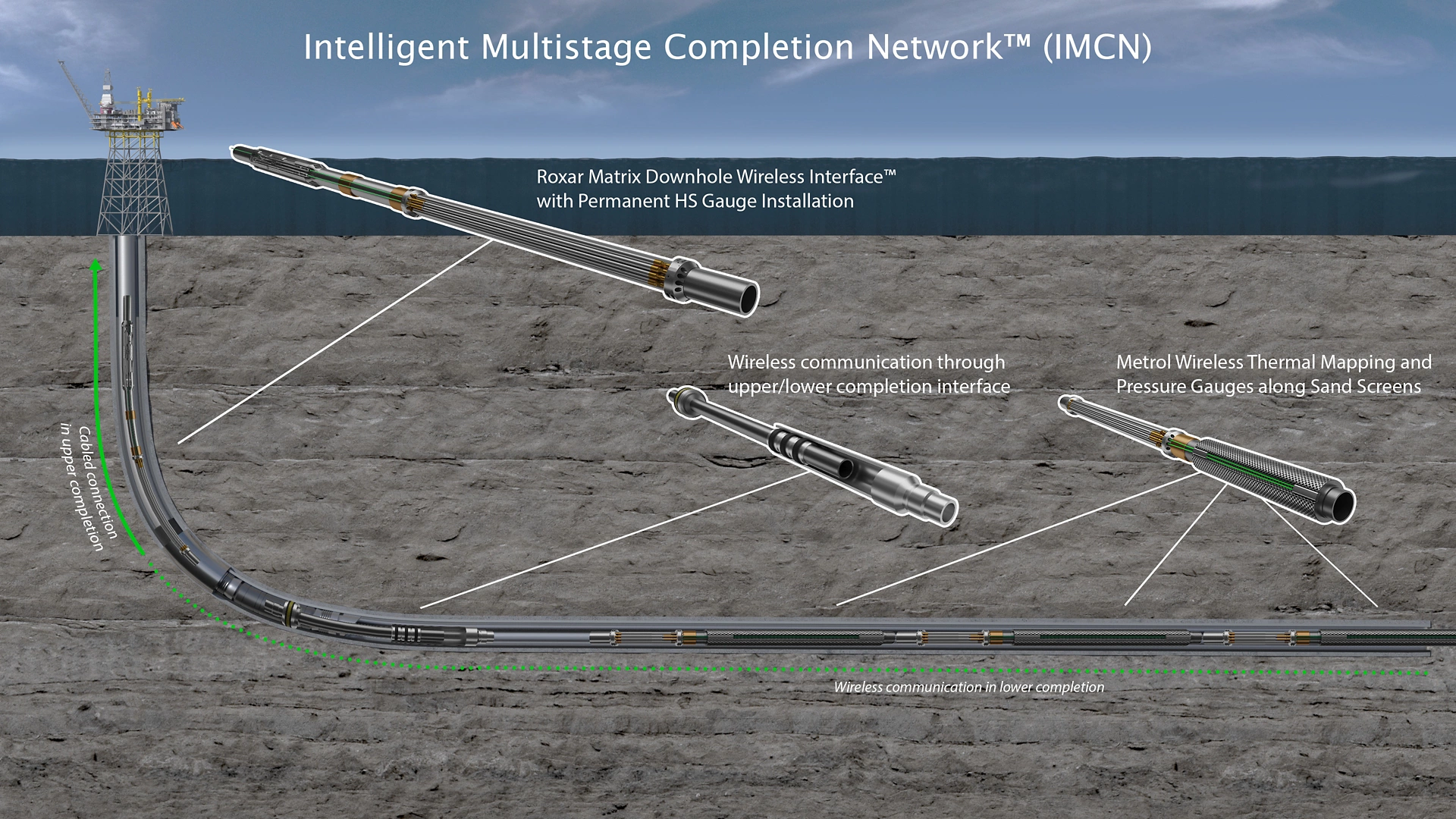

Um sistema de monitoramento de reservatório permanente é instalado na completação superior com a Interface wireless de fundo do poço Matrix da Roxar™, permitindo a conexão aos dispositivos de monitoramento e controle wireless Metrol na completação inferior.
Isso oferece ao operador a capacidade de gerenciar o reservatório de forma eficiente e tomar decisões com base em dados reais e não em suposições.
Como funciona?

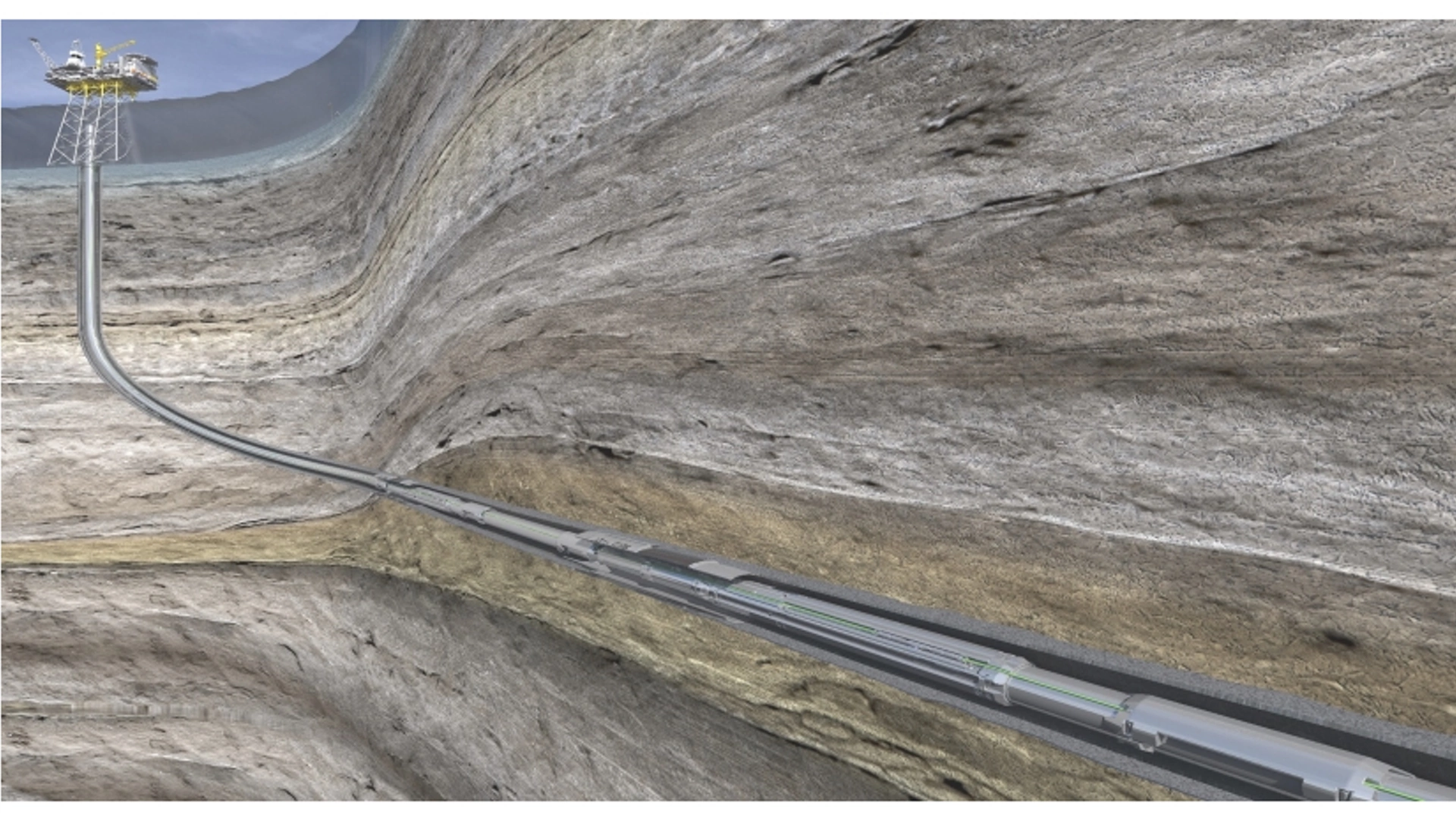

Rede integrada de fundo de poços Roxar
A Intelligent Multistage Completion Network baseia-se nas capacidades comprovadas da Interface wireless de fundo do poço Matrix da Roxar existente, uma arquitetura validada em campo que tem sido implantada com sucesso em poços em todo o mundo.
Ela inclui uma instalação de medidor de fundo de poços permanente na completação superior para a vida útil dos dados do poço e usa tecnologias de telemetria wireless comprovadas em campo para permitir a comunicação com sensores e controles da Metrol localizados em uma tela de areia de completação inferior ou em outro local remoto do poço.
Recursos
Veja como simplificar o monitoramento e o controle em poços complexos
Obtenha uma visão mais profunda do reservatório. Leia como o monitoramento avançado de fundo de poço melhora as decisões.
A Intelligent Multistage Completion Network: uma solução direta e confiável para um problema complexo
Perguntas frequentes
Obtenha respostas para as perguntas mais comuns sobre a Intelligent Multistage Completion Network (IMCN), desde como ela fornece informações em tempo real sobre o reservatório até como ela permite o controle remoto de vazão e a otimização contínua da produção.
A Intelligent Multistage Completion Network conecta medidores cabeados na completação superior com sensores wireless na completação inferior, permitindo a comunicação em todo o poço. Esta abordagem híbrida:
- Mantém um monitoramento permanente confiável (medidores com fio)
- Adiciona flexibilidade e acesso a zonas remotas (sensores wireless)
- Preenche a lacuna de comunicação tradicional entre as completações superior e inferior sem a necessidade de um conector de acoplamento molhado entre a completação superior e inferior e as passagens da empacotadora
A Intelligent Multistage Completion Network (IMCN) Roxar da Emerson alimenta seus sensores de fundo de poço e dispositivos de controle de vazão usando baterias. A vida útil da bateria depende da temperatura do reservatório e da quantidade de dados registrados e transmitidos.
Quanto mais alta a temperatura, menor a vida útil da bateria.
A taxa de registro de alta resolução requer mais energia do que um registro e transmissão mais equilibrados.
Dependendo dos instrumentos instalados, a Intelligent Multistage Completion Network pode fornecer:
- Dados de pressão e temperatura
- Perfis de temperatura de alta resolução
Isso permite que os operadores passem de decisões baseadas em suposições para decisões baseadas em dados.
A solução Intelligent Multistage Completion Network (IMCN) da Emerson foi projetada para: completações em vários estágios (superior + inferior) ou multilaterais, poços com zonas de reservatório remotas ou de difícil acesso, situações que exigem monitoramento em tempo real e controle de vazão na superfície de areia.
Sim. A Intelligent Multistage Completion Network pode se comunicar com válvulas de controle de vazão wireless, ajustar taxas de vazão ou fechar zonas completamente, habilitar o controle seletivo em várias zonas.
Não. A Intelligent Multistage Completion Network (IMCN) usa um único sistema com fio Tubing Encapsulated Conductor (TEC) para se comunicar com instrumentos e controles wireless e não requer hardware adicional do sistema de controle na parte de superfície ou submarina. O sistema utiliza uma única placa de interface padrão e não requer penetração adicional através das barreiras do poço. Isso reduz significativamente a complexidade do sistema e o risco de instalação.
A Intelligent Multistage Completion Network usa:
- Uma interface wireless de fundo do poço Matrix da Roxar
- Telemetria wireless para conexão com instrumentos Metrol na completação inferior
Ela integra medidores de completação superior permanentes e sensores e dispositivos de controle de reservatório wireless.
A Intelligent Multistage Completion Network permite:
- Monitoramento da pressão do reservatório enquanto o poço está fluindo
- Compreensão da conectividade e da drenagem de reservatórios
- Detecção de problemas de produção (por exemplo, avanço da água)
Esses dados suportam a otimização da produção e estratégias de recuperação aprimoradas.
