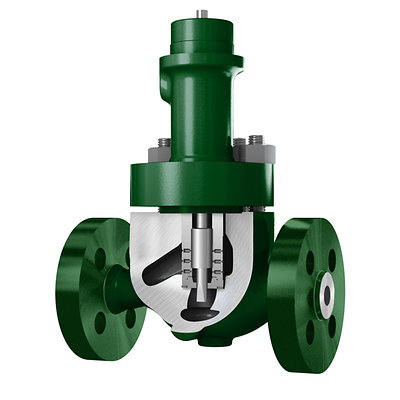

Трим Fisher™ CAV III Micro-Flat

Product Description

Трим CAV III Micro-Flat предназначен для применения в чистых, кавитационных средах с перепадами давления до 241 бар (3500 фунт/кв. дюйм) при очень низких расходах. Это комбинация двух различных изделий, которая объединяет в себе возможность контроля кавитации с помощью трима Cavitrol III и работу при низких расходах трима Micro-Flat.

Технические характеристики

Сертификаты: Совместимость с SIL, сертификаты ATEX, ТР ТС, PED, CRN, NACE

Сложные условия эксплуатации: Кавитация, низкий расход

Характеристика потока: Линейный

Материал: Углеродистая сталь, нержавеющая сталь

Рабочая температура: Стандартная температура

Класс давления: ASME

Тип технологического соединения: Фланцевое, под приварку встык, фланцевое под кольцо овального сечения (RTJ), резьбовое, с раструбными концами под приварку

Класс герметичности: Класс IV (FCI 70-2), класс V (FCI 70-2)

Размер клапана: NPS 1, NPS 1-1/2, NPS 2

Стандарт размера клапана: NPS

Прочие характеристики: Свяжитесь с местным бизнес-партнером компании Emerson или ближайшим торговым представительством Emerson для получения дополнительной информации о технических характеристиках и вариантах исполнения изделия.

Документация и чертежи

Особенности

Разработана для предотвращения возникновения кавитации.
Может использоваться при очень низких расходах.
Допустимый перепад давления 241 бар (3500 фунт/кв. дюйм).
Конструкция предусматривает защиту седла, благодаря которой функция отсечки отделена от дросселирующих областей трима.
Трим клеточного типа позволяет снять и осмотреть детали без демонтажа клапана с трубопровода.
Упрочненные материалы, используемые для изготовления данного трима, обеспечивают прекрасную износостойкость, в результате чего срок службы увеличивается.
