Desde el arranque y comisionado (puesta en marcha) hasta el mantenimiento de las instalaciones a largo plazo, las válvulas de GNL de Emerson cuentan con la confianza de los proyectos de GNL más grandes y complejos del mundo.
Emerson lidera el mercado con la cartera más amplia de válvulas, actuadores y reguladores con tecnologías críticas de aislamiento y control. Con la vista puesta en el futuro, las soluciones de Emerson aprovechan el poder de las innovaciones basadas en datos para reducir las emisiones, aumentar la fiabilidad de los equipos y mejorar la seguridad de las plantas, impulsando en última instancia el ahorro de costes y la excelencia operativa.

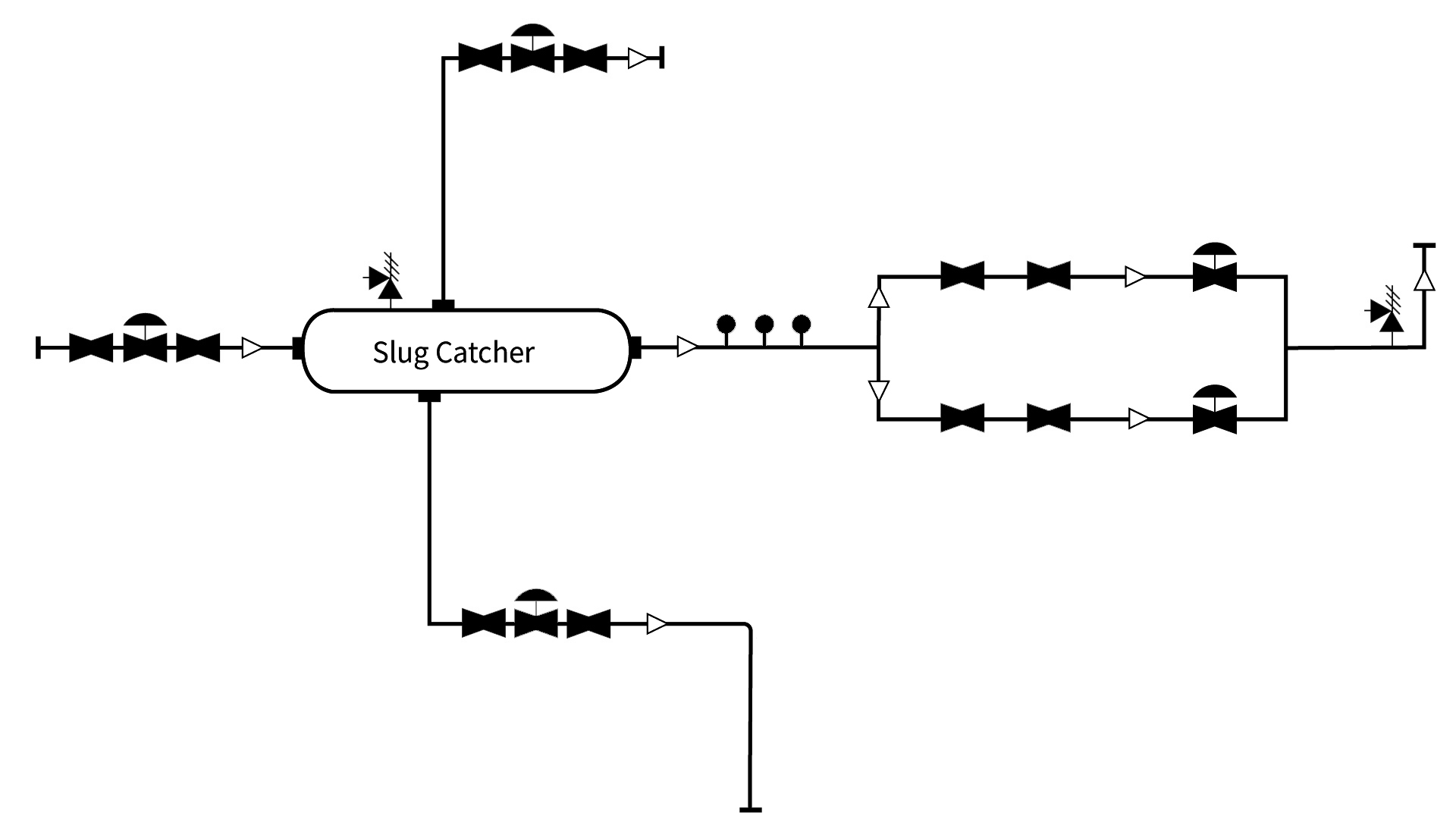

Las instalaciones de recepción de entrada eliminan los líquidos del gas de alimentación, reducen la presión del gasoducto y estrangulan el flujo de gas hacia las unidades de proceso aguas abajo. Un funcionamiento estable y fiable es crucial para una producción rentable de GNL, ya que el mantenimiento o los fallos inesperados pueden acarrear importantes penalizaciones.
Nuestro valor:
Válvula de descarga de presión Fisher
Proporcione la tasa de flujo adecuada a la instalación.
Válvula de entrada del Slug Catcher Fisher™.
Proporciona el corte de presión final antes de que el fluido entre en el colector de desechos e inicie la separación.
KTM™ Válvulas de aislamiento de gas de alimentación
Aísle el gas de alimentación de forma fiable con soluciones de válvula de aislamiento automatizadas y totalmente diseñadas.
Válvula de alivio de presión Anderson Greenwood
Garantiza la protección contra la sobrepresión en el colector de desechos sin fugas ni pérdidas excesivas de fluido.
Vanessa™ Válvulas de triple desplazamiento para sistemas de emergencia
Gracias a su rotación sin rozamiento de un cuarto de vuelta, Vanessa™ TOV es capaz de abrirse / cerrarse en tiempos extremadamente cortos en vista de los requisitos de par de funcionamiento extremadamente bajos. La asimetría de la Vanessa™ TOV desencadena un comportamiento diferente en función de la instalación. Esto aumenta la fiabilidad de toda la solución de válvula actuada.
Actuadores Bettis™ y Biffi™ para funciones de parada de emergencia
Garantice un cierre hermético constante en aplicaciones críticas de parada de emergencia (ESD) con soluciones electrohidráulicas autónomas, eléctricas a prueba de fallos y de acción rápida.
Fisher™ FIELDVUE™ DVC7K controlador digital de válvula
EJECUTAR (RUN) Analiza los datos en tiempo real para evaluar el rendimiento y la fiabilidad, lo que permite que el funcionamiento se aproxime más al setpoint (igual a punto de consigna).

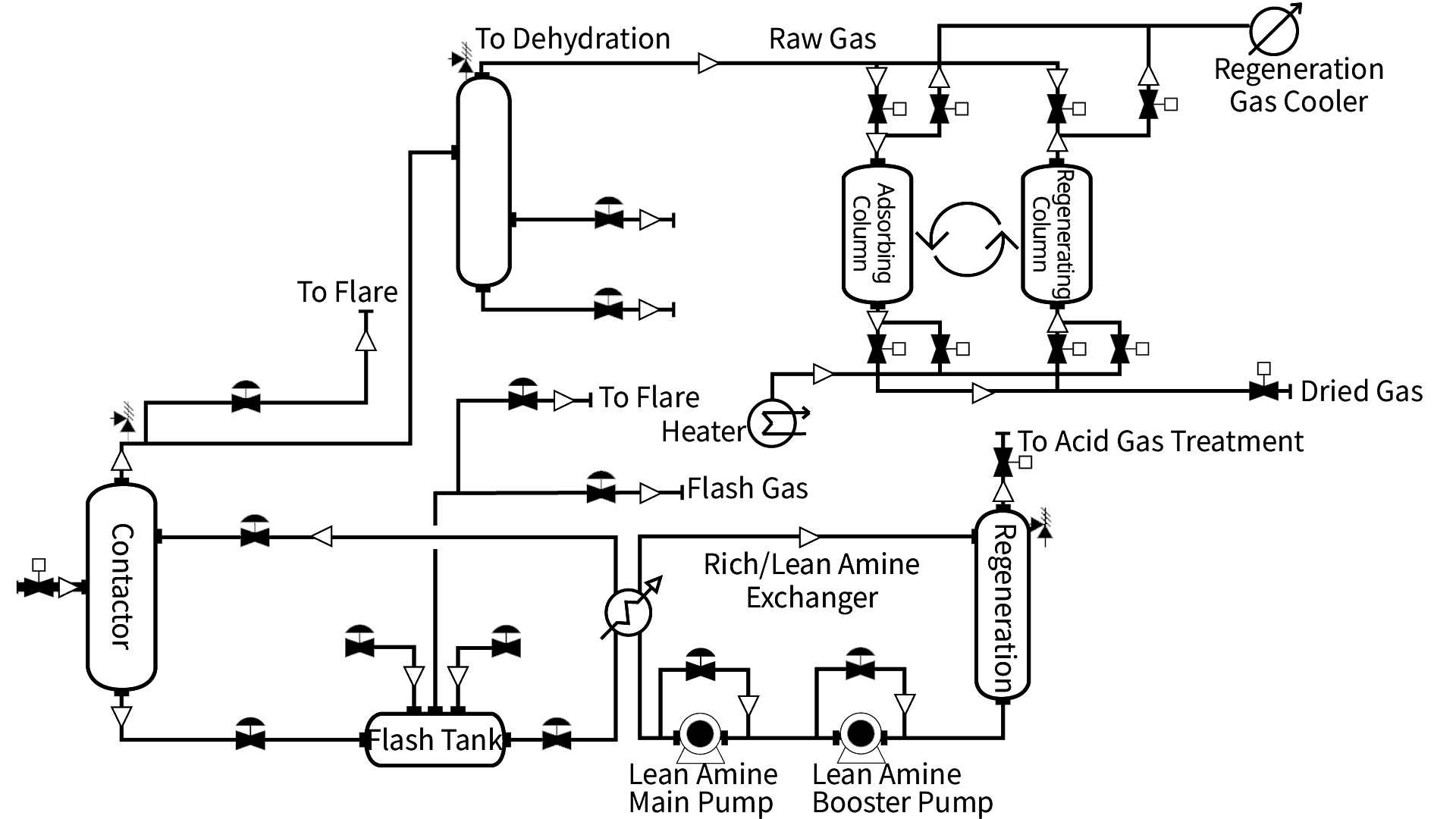

La unidad de eliminación de gas ácido reduce la concentración de hidrógeno (H2S) y dióxido de carbono (CO2) presentes en el gas de alimentación mediante un tratamiento con aminas o un proceso de endulzamiento. A continuación, la unidad de deshidratación elimina la humedad del gas dulce para evitar la formación de gotas e hidratos en condiciones criogénicas aguas abajo.
Nuestro valor:
Válvula de descarga de amina enriquecida Fisher™
Regula el nivel de solución rica en aminas que se acumula en el fondo del recipiente del contactor.
Vanessa™ Válvulas de triple desplazamiento para deshidratación o tamiz molecular
Superan a las válvulas de aislamiento tradicionales con mayor durabilidad, fiabilidad y menor coste de propiedad.
Válvulas de conmutación de deshidratación o tamiz molecular AEV
Revolucione su forma de pensar sobre las válvulas de bola en el aislamiento de sus procesos de servicio severo.
Válvula de reciclaje de la bomba de amina Fisher
Controla con precisión el flujo de descarga de la bomba que se dirige al lado de aspiración de la bomba dentro de la unidad de eliminación de gases ácidos.
Actuadores Bettis™ y Biffi™.
Actúa de forma coherente en entornos difíciles y hostiles, y cuando la potencia está en entredicho.

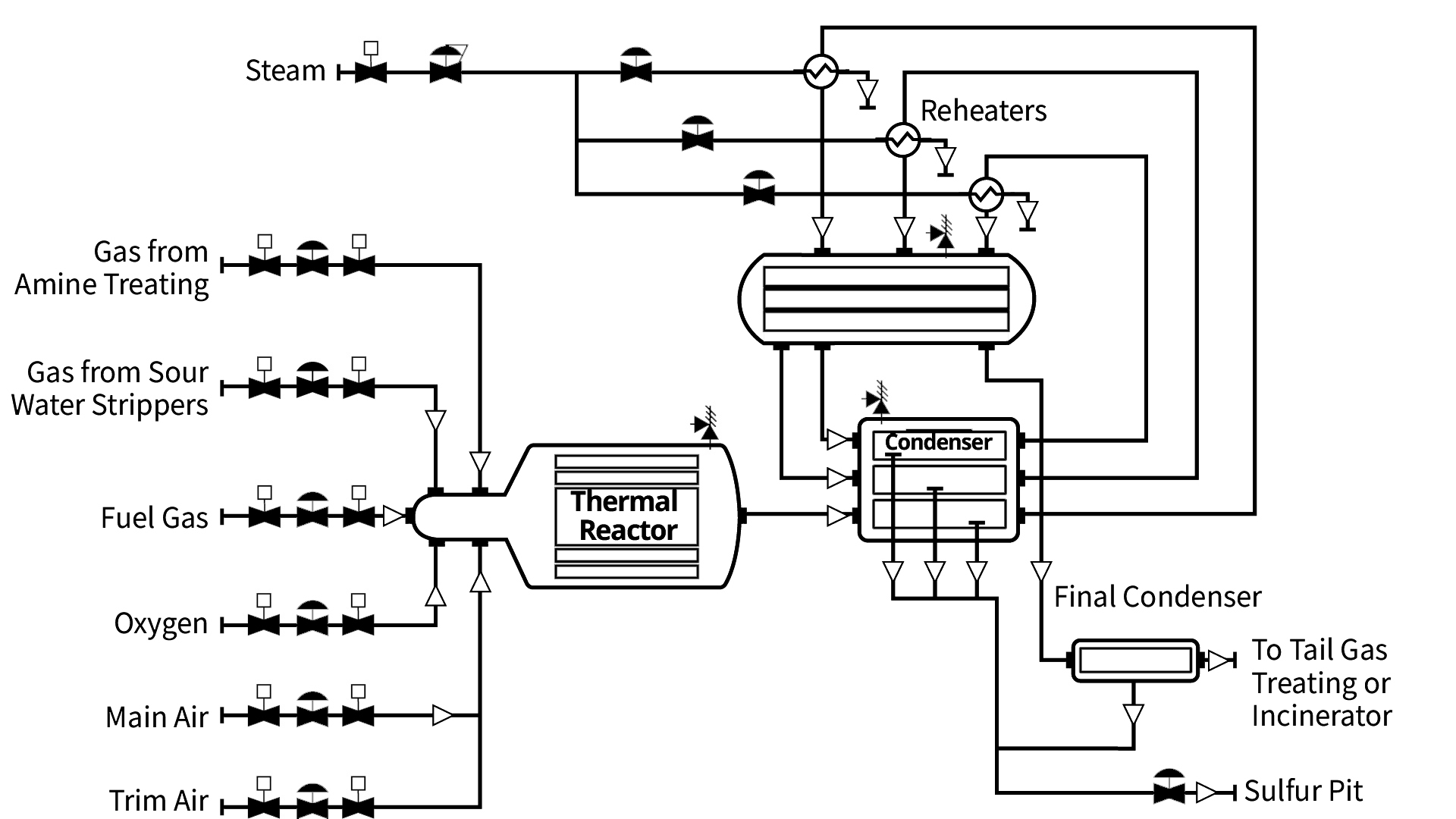

Un desequilibrio del aire de combustión en las unidades de recuperación de azufre puede provocar un exceso de hidrogeno o dióxido de azufre en el gas de cola, lo que podría causar la parada de toda la planta de GNL. En este contexto, la corrosión representa un reto permanente. Además, el rendimiento global puede verse afectado si el azufre eliminado no puede procesarse en su totalidad.
Nuestro valor:
Fisher™ Gas ácido de la válvula de amina
Manipulación eficaz de procesos altamente sulfurosos, como llevar gas ácido al reactor térmico, con materiales duraderos y conformes a NACE (Asoc. Nal. de Corrosión).
Válvula del sistema de aguas ácidas (SWS) Fisher™
Mueva el gas ácido de los separadores de agua ácida de forma eficiente y evite los costosos efectos de los daños en las válvulas por azufre.
Vanessa™ Válvulas de triple desplazamiento para unidad de recuperación de azufre
Soluciones de válvulas de encendido/apagado o de derivación con camisa térmica, lavado de cojinetes y selección de materiales específicos para proteger contra la pérdida térmica, la solidificación del medio y la corrosión.
Yarway™ Soluciones de recorte y nivelación de calderas
Garantiza un rendimiento optimizado de la caldera y la generación de vapor mediante la eliminación de sedimentos, el control del aumento del nivel de la caldera y la gestión del nivel de líquido.
Válvula de alivio de presión de muelle directo Crosby
Proteja contra eventos de sobrepresión para evitar interrupciones del proceso y reducir los riesgos para el personal.

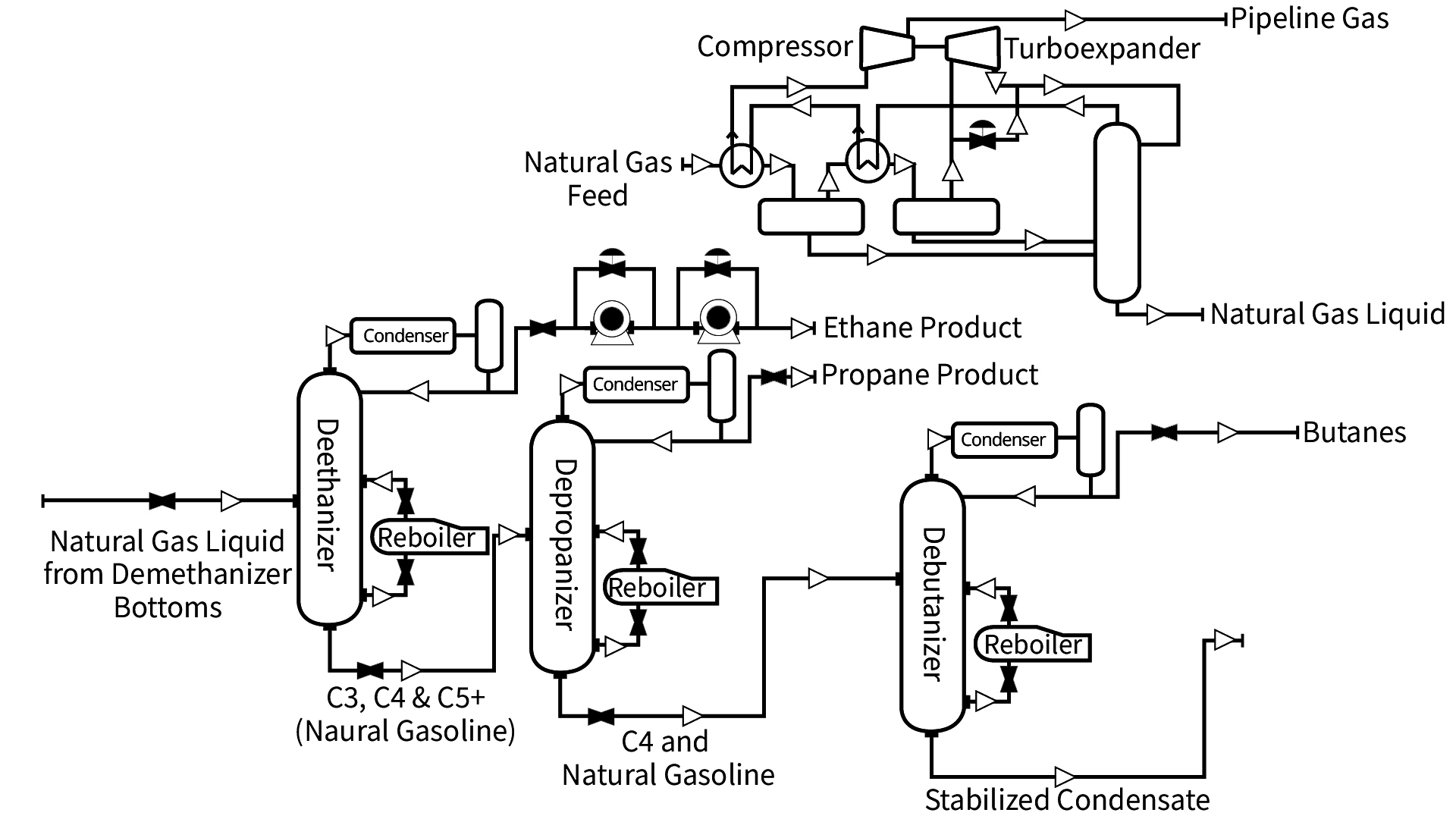

El proceso de fraccionamiento separa una corriente bruta de líquidos de gas natural (LGN) mezclados, que suele consistir en etano, propano y butano, en componentes de hidrocarburos primarios. Se realiza por etapas, hirviendo los hidrocarburos de la corriente mezclada y recuperando la corriente de producto puro mediante un condensador aéreo, en función de la demanda y la economía regionales.
Nuestro valor:
Válvula de reciclaje de la bomba reforzadora Fisher™.
Recicle el flujo a través de la bomba reforzadora de etano cuando sea necesario para evitar daños por cavitación.
Válvula de derivación del expansor Fisher
Permiten un arranque y parada eficaces del turboexpansor y lo protegen en caso de avería del sistema.
Vanessa™ Válvulas de triple desplazamiento (offset)
Aísle las líneas de entrada / toma de las unidades de fraccionamiento con soluciones de aislamiento automatizadas y totalmente diseñadas.
Válvulas de aislamiento AEV
Aísle la caldera con confianza para los eventos de inspección y reparación programados.
Actuadores Bettis™ y Biffi™ para funciones de parada de emergencia
Garantice un cierre hermético constante en aplicaciones críticas de parada de emergencia (ESD) con soluciones electrohidráulicas autónomas, eléctricas a prueba de fallos y de acción rápida.
Válvula de protección contra sobrepresión Fisher
Corte el flujo de un gas peligroso al detectar un suceso peligroso.
Fisher™ FIELDVUE™ DVC7K controlador digital de válvula
EJECUTAR (RUN) Analiza los datos en tiempo real para evaluar el rendimiento y la fiabilidad, lo que permite que el funcionamiento se aproxime más al setpoint (igual a punto de consigna).

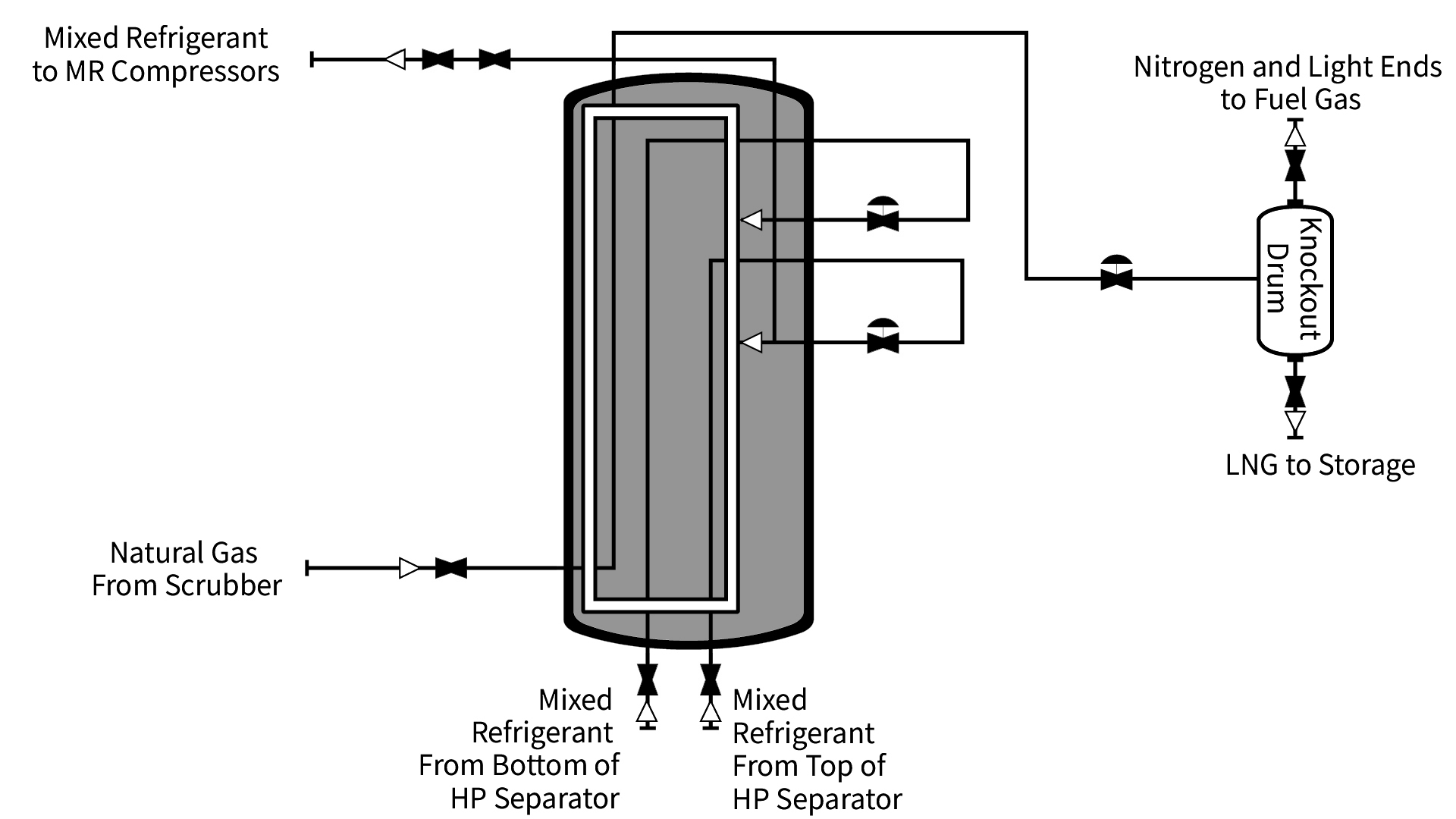

El intercambiador de calor criogénico principal (MCHE) es el corazón de la instalación de liquefacción. Licua el gas natural y luego lo subenfría. El MCHE (Intercambiador de Calor Principal Criogénico) está compuesto por un gran número de haces de tubos enrollados en espiral. Cuando el gas de alimentación sale por la parte superior del MCHE, se ha convertido en líquido, ya que la temperatura se ha reducido a aproximadamente -146°C (-231°F).
Nuestro valor:
Válvula Fisher™ Joule-Thomson
Utilizar la caída de presión para lograr la refrigeración de líquidos, gases o fluidos multifásicos.
Vanessa™ Válvulas de triple desplazamiento Configuración criogénica
Garantiza que la estanqueidad, la operabilidad y la demanda de par no se vean afectadas por las condiciones criogénicas y las fluctuaciones severas de temperatura.
Válvula de temperatura Fisher™ para GNL
Controla la temperatura del GNL que sale del intercambiador de calor principal.
AEV ²XC™ Válvula de bola C criogénica
Aislamiento inigualable del asiento de par, con mayor seguridad, fiabilidad y rendimiento.
Actuadores Bettis™ y Biffi™ para funciones de parada de emergencia
Garantice un cierre estanco constante en aplicaciones críticas de parada de emergencia (ESD) con soluciones eléctricas a prueba de fallos y de acción rápida.
Válvulas automáticas de aislamiento criogénico AEV
Garantiza un cierre estanco constante a pesar de los cambios de temperatura y presión.
Fisher™ FIELDVUE™ DVC7K controlador digital de válvula
EJECUTAR (RUN) Analiza los datos en tiempo real para evaluar el rendimiento y la fiabilidad, lo que permite que el funcionamiento se aproxime más al setpoint (igual a punto de consigna).

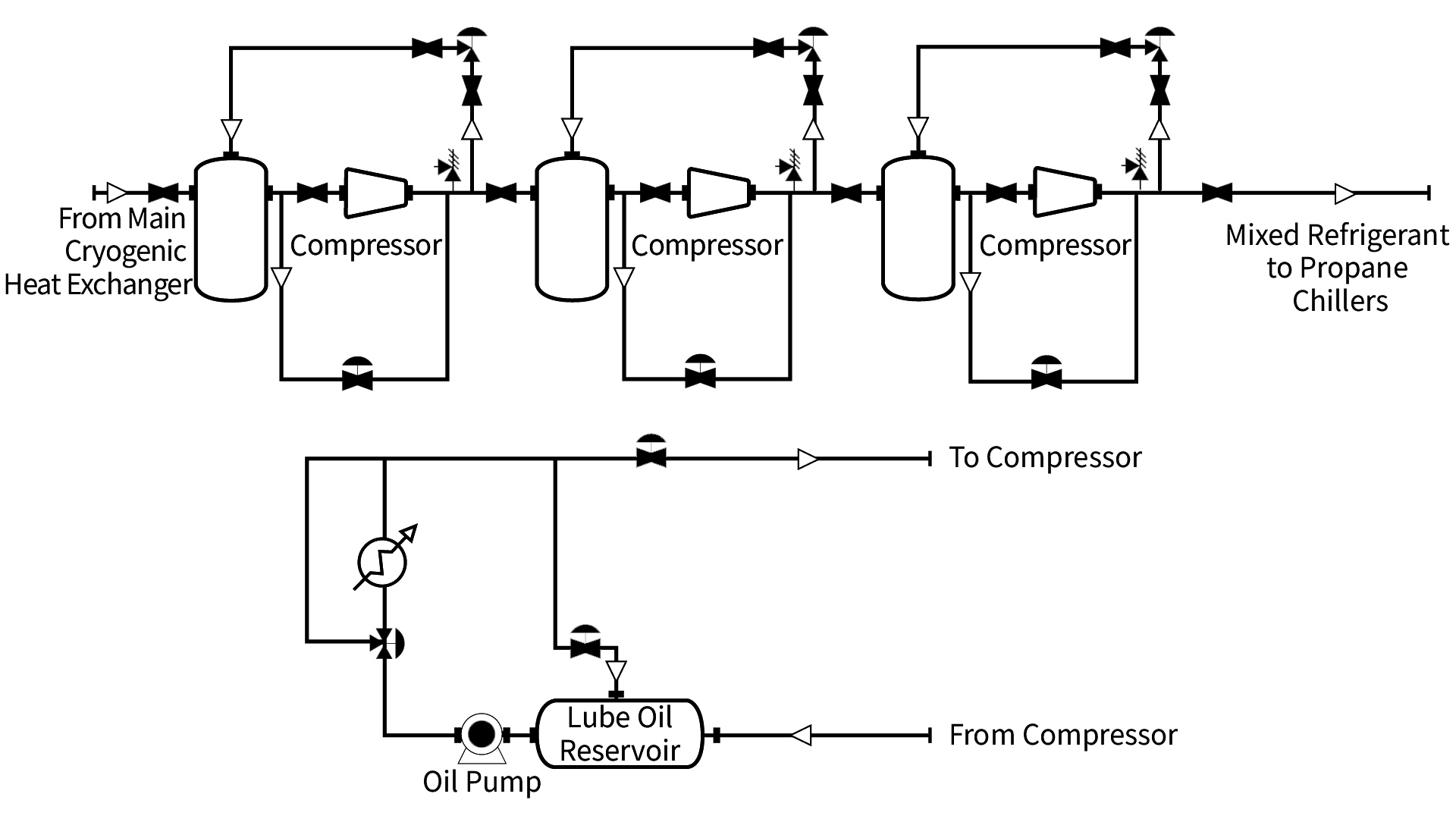

Los compresores centrífugos son esenciales para el proceso de licuefacción del gas, ya que permiten la compresión en varias etapas de los refrigerantes para convertir el gas natural en líquido para su almacenamiento y transporte, y facilitan la producción ininterrumpida de GNL.
Nuestro valor:
Válvula antirretorno para compresores optimizados Fisher™ y accesorios
Proteja su compresor crítico y costoso de un evento de sobretensión perjudicial con un paquete completo optimizado de válvulas antisubida que proporciona mayores ganancias, una respuesta precisa y una estabilidad notable.
Válvula de derivación en caliente Fisher
Recicle el gas alrededor de todo el conjunto de compresores como medida de seguridad para que no se apaguen.
Válvula de temperatura Fisher™ de 3 vías
Mantener la temperatura adecuada del aceite lubricante.
Válvula de protección contra sobrepresión Fisher
Corte el flujo de un gas peligroso al detectar un suceso peligroso.
Válvula de protección contra sobrepresión Anderson Greenwood™.
Proporcione protección contra la sobrepresión en las salidas del compresor con un producto diseño para minimizar los alivios molestos.
Vanessa™ Válvulas de triple desplazamiento (offset)
Superan a las válvulas de aislamiento tradicionales con mayor durabilidad, fiabilidad y menor coste de propiedad.
Válvulas automáticas de aislamiento criogénico AEV
Garantiza un cierre estanco constante a pesar de los cambios de temperatura y presión.
Actuadores Bettis™ y Biffi™.
Actúa de forma coherente en entornos difíciles y hostiles, y cuando la potencia está en entredicho.

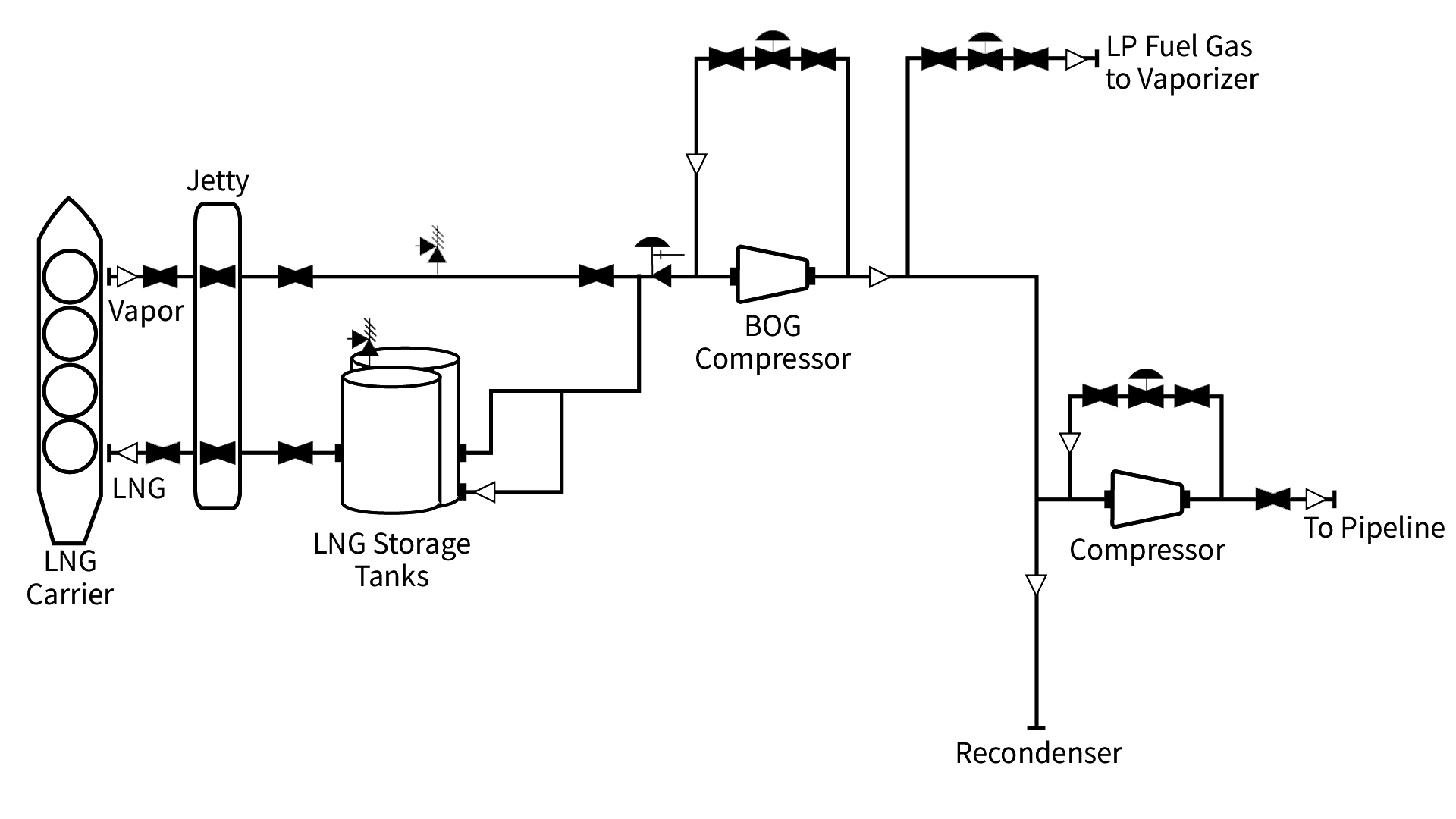

Normalmente, se utilizan dos o más tanques sobre tierra para almacenar el GNL. El gas de evaporación (BOG) producido en los tanques y las líneas de GNL por transferencia de calor se comprime y licua en un recondensador para evitar la quema en antorcha o el venteo y minimizar el impacto ambiental.
Nuestro valor:
Vanessa™ Válvulas de triple desplazamiento Configuración criogénica
Combinan la mejor reducción del espacio ocupado y del coste total de propiedad con un rendimiento superior en condiciones criogénicas.
Válvula antirretorno de compresor de gas Fisher™ Boil-Off
Proteja el compresor de sobretensiones perjudiciales con una respuesta rápida y precisa de la válvula para reciclar inmediatamente el flujo de descarga.
Inyector de GNL Fisher
Inyectar GNL en el gas para enfriarlo.
Válvulas criogénicas automatizadas y soldadas AEV
Garantizan un cierre seguro y sin fugas en operaciones de muelle difíciles, incluido el aislamiento, la modulación del flujo y el cierre de emergencia.
Válvula de alivio de presión Anderson Greenwood™.
Proteja el tanque de almacenamiento de GNL frente a situaciones de sobrepresión y vacío y elimine las fugas durante el funcionamiento.
Detonador Enardo
Protege contra la ignición de vapores reduciendo la temperatura y el impulso de una llama.
Actuadores Bettis™ y Biffi™.
Garantice un cierre hermético constante en aplicaciones de emergencia críticas con soluciones eléctricas a prueba de fallos y de acción rápida.

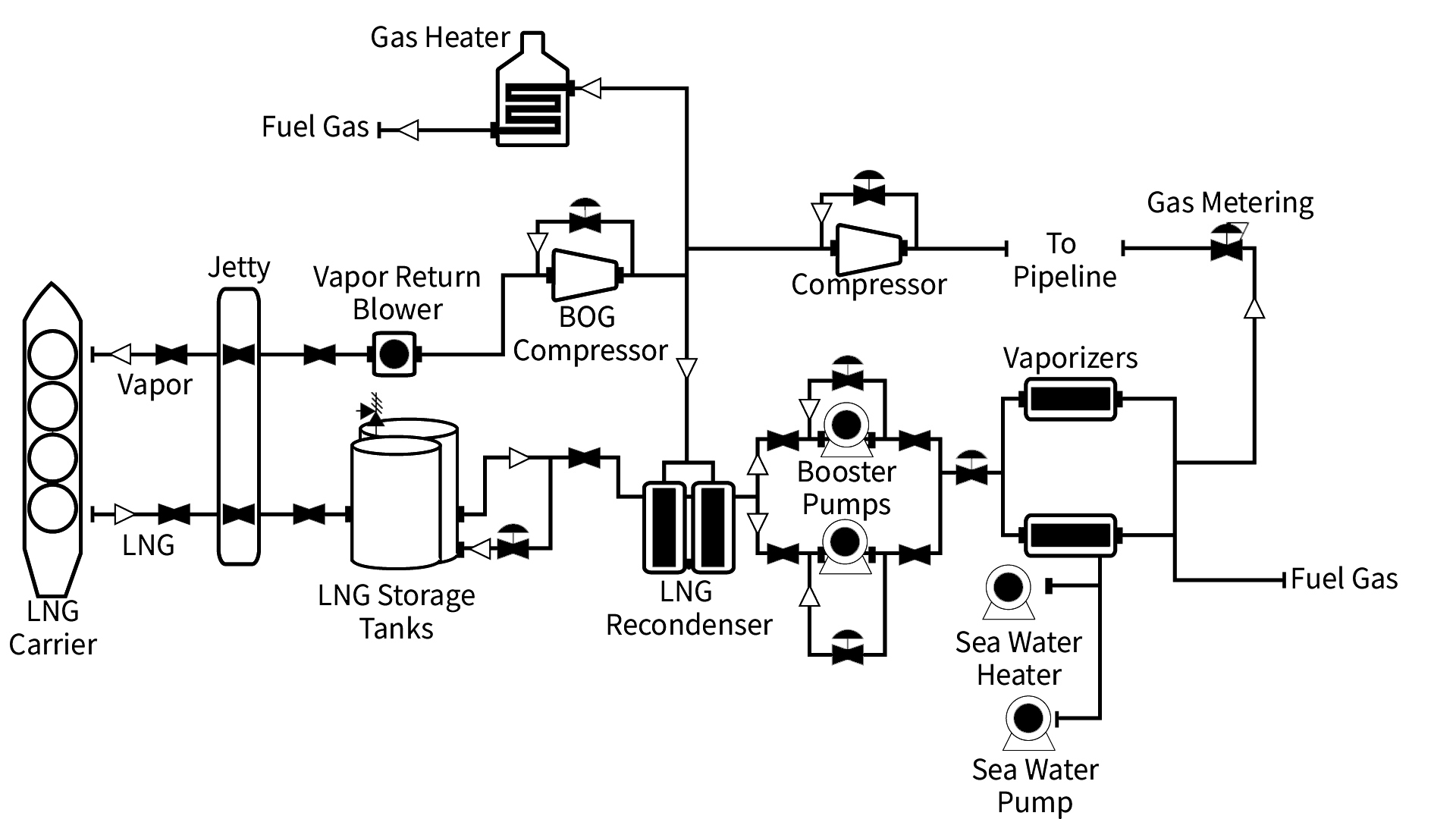

Una terminal de recepción de GNL es el lugar donde se descargan los buques y donde se utilizan grandes tanques de retención aislados para mantener el GNL a temperatura atmosférica. Se utiliza un sistema de vaporización para volver a convertir el GNL en estado gaseoso antes de distribuirlo a través de un sistema de gasoductos de gas natural.
Nuestro valor:
Vanessa™ Válvulas de triple desplazamiento Configuración criogénica
Garantiza que la estanqueidad, la operabilidad y la demanda de par no se vean afectadas por las condiciones criogénicas y las fluctuaciones severas de temperatura.
Válvula de brazo de descarga AEV
Minimice el coste total de instalación de los brazos de descarga con válvulas criogénicas sin fugas optimizadas en cuanto a espacio y peso.
Válvulas de aislamiento de agua de mar Keystone
Consiga un aislamiento automatizado, inteligente y de larga duración en aplicaciones corrosivas con agua de mar.
Válvula antirretorno para compresores Fisher
Proteja el compresor de sobretensiones perjudiciales con una respuesta rápida y precisa de la válvula para reciclar inmediatamente el flujo de descarga.
Válvula de alivio de presión Anderson Greenwood
Reduzca las penetraciones en el recipiente, los residuos de producto y los costes de mantenimiento.
Detonador Enardo
Protege contra la ignición de vapores reduciendo la temperatura y el impulso de una llama.
Estación de inyección
Inyectar GNL regasificado en la red de gas natural con estaciones reductoras de presión y medidoras.
Actuadores Bettis™ y Biffi™.
Garantice un cierre seguro en operaciones difíciles. Consiga un aislamiento automatizado, inteligente y duradero en aplicaciones con agua de mar corrosiva.
¿Está lanzando un nuevo proyecto de GNL o se enfrenta a retos con el mantenimiento de sus válvulas de GNL? Emerson ofrece soluciones probadas e innovadoras para mejorar el rendimiento, la seguridad y la gestión de emisiones de sus operaciones. Háganos saber sus preguntas o preocupaciones y le pondremos en contacto con uno de nuestros expertos en válvulas de GNL.
Preguntas frecuentes sobre las válvulas para GNL
Las válvulas de GNL son esenciales para mantener la seguridad en las plantas de GNL porque el gas natural licuado, ya sea metano, etano, propano o butano, es altamente inflamable. El correcto funcionamiento de las válvulas es crucial para evitar fugas, controlar la presión y gestionar situaciones de emergencia, mitigando así riesgos críticos para la seguridad.
Desde la introducción de las plantas de GNL en la década de 1930, las válvulas de GNL han evolucionado para manipulación de trenes de licuefacción significativamente mayores. Los fabricantes de válvulas se centran ahora en producir válvulas de mayor tamaño que puedan soportar presiones elevadas y garantizar un control de presión seguro, aislamiento y operaciones de emergencia en respuesta a la creciente demanda mundial de GNL.
Uno de los retos clave para los fabricantes de válvulas de GNL es desarrollar válvulas que puedan manipulación de grandes tamaños y altas presión. Estas válvulas son esenciales para el control de proceso, aislamiento, operaciones de emergencia y protección de equipos importantes en plantas de GNL, donde la seguridad es una preocupación crítica. Emerson tiene una gran experiencia en la fabricación de válvulas para toda la cadena de valor del GNL, incluidas las instalaciones de licuefacción, los buques y las terminales de regasificación.
Las válvulas desempeñan un papel esencial en la infraestructura de GNL al facilitar el aislamiento de los equipos para el mantenimiento, el encendido/apagado del proceso, la regulación/control y las paradas de emergencia. La selección y configuración adecuadas de la tecnología de válvulas son fundamentales para garantizar unas operaciones seguras, sostenibles y rentables. Emerson ofrece una amplia cartera de válvulas manuales y actuadas para GNL, que cubren toda la cadena de producción y distribución.
Las válvulas de GNL en configuraciones on/off pueden accionarse mediante sistemas neumáticos, eléctricos o hidráulicos. Estas opciones de actuación permiten controlar automáticamente las válvulas, lo que garantiza una gestión eficaz de los procesos de GNL y una respuesta rápida de las válvulas a los cambios en las condiciones de operación.
