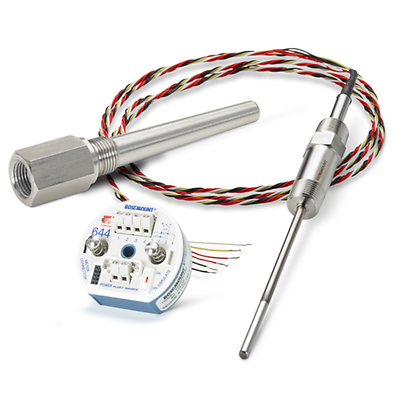

Rosemount™ 214C RTD Sensor de temperatura, transmisor 644 y termopozo 114C

Rosemount™ 214C Sensor de temperatura tipo RTD

Rango de temperatura: Para el elemento de cable enrollado, variación de resistencia al punto de congelamiento máxima de 0,05 °C (0,020 °F) después de una vibración de 1 g entre 20 y 500 Hz durante 150 horas, según IEC 60751:2008

Hilos conductores: Cable 24 AWG, aislamiento FEP; con código de color según IEC 60751

Constante de tiempo/respuesta: Se requiere un máximo de 10,8 segundos para alcanzar una respuesta del sensor del 50 % en una prueba con agua fluyendo, según IEC 60751:2008

Estabilidad: Variación de resistencia al punto de congelamiento máxima de ±0,15 °C (0,059 °F) luego de 1000 horas a la máxima temperatura especificada cuando se mide con los métodos definidos en IEC 60751:2008

Resistencia del aislamiento: Resistencia del aislamiento mínima de 1000 M&Omega cuando se mide a 500 VCC a temperatura ambiente

Opciones de calibración: Clase A o B IEC 751; calibración de un solo punto; cronograma de calibración o rango de calibración especificado por el cliente, ambos con constantes de Callendar-Van Dusen

Transmisor de temperatura Rosemount™ 644

Entrada: Capacidad para un solo sensor o para doble sensor con entradas para sensores universales (termorresistencia, termopar, mV, ohmios)

Señal de salida: Protocolo de 4-20 mA/HART™, protocolo FOUNDATION™ Fieldbus, protocolo PROFIBUS™ PA

Pantalla/Interfaz: Pantalla LCD, pantalla LCD con interfaz local del operador (LOI), o LED

Diagnóstico: Diagnósticos básicos, capacidad de Hot Backup™, alerta de desviación del sensor, degradación de la termocupla, seguimiento mín./máx.

Opciones de calibración: Combinación del transmisor y el sensor (constantes de Callendar-Van Dusen), calibración de 5 puntos

Certificaciones y aprobaciones: SIL 2/3 con certificación IEC 61508 realizada por un tercero independiente, ubicación peligrosa, tipo marítimo; para obtener toda la lista de certificaciones, consultar las especificaciones completas

Rosemount™ Termopozo 114C

Cálculos del termopozo: Cálculo de frecuencia de patrón de estela (WFC) realizado por ingenieros certificados, pida el código R21 para obtener un reporte oficial

Modificadores de diseño: Los diámetros de raíz, de orificio y de punta pueden personalizarse para cualquier aplicación

Certificaciones/aprobaciones: Certificación de materiales, NACE, CRN (para obtener toda la lista de certificaciones, consultar las especificaciones completas)

Pruebas del producto: Prueba de presión externa, prueba de presión interna, prueba de penetración de tintes, rayos X, PMI (para acceder a toda la lista, consultar las especificaciones completas)

Rosemount™ 214C Sensor de temperatura tipo RTD

RTD Pt-100 de elemento individual o doble con diseños de película delgada o cable enrollado que satisface los distintos requisitos de las aplicaciones
Sensor de película delgada diseñado para soportar aplicaciones industriales de alta vibración
Diseño de cable enrollado para aplicaciones que requieren alta precisión, elementos dobles y/o están sujetas a altas temperaturas
Cubre un amplio rango de temperaturas entre –196° y 600 °C (–321° y 1112 °F) para una mayor flexibilidad de las aplicaciones
Las constantes de Callendar-Van Dusen permiten una combinación del transmisor y el sensor, además de ofrecer el nivel más alto de precisión
Precisión opcional clase A para garantizar que los puntos de medición de temperatura críticos cumplan los estándares de tolerancia y precisión
Diseño adaptable con una variedad de opciones de carcasa y cabezales de conexión, que satisface las distintas demandas de las aplicaciones
Incluye estilos de montaje accionado por resorte o accionado por resorte compacto para una mayor adaptabilidad
Aprobaciones para Norteamérica que cumplen con los requisitos de las áreas clasificadas

Transmisor de temperatura Rosemount™ 644

Transmisor de temperatura extremadamente versátil disponible con protocolos HART™, FOUNDATION™ Fieldbus o PROFIBUS™
Entre las distintas configuraciones se incluyen montaje en cabezal, en el campo o en carril, con varias opciones de compartimiento
La opción de LOI elimina la necesidad de contar con herramientas de configuración especiales (por ejemplo, el comunicador de campo) para mayor facilidad de uso
La combinación del transmisor y el sensor con constantes de Callendar-Van Dusen reduce el error de medición total
Hot Backup™ y alerta de desviación del sensor con sensores dobles que garantizan la integridad de la medición
El diagnóstico de degradación del termopar monitoriza el estado del termopar para detectar degradaciones antes de que se produzcan fallas
El seguimiento de temperaturas mínimas y máximas indica temperaturas extremas para una solución de problemas sencilla
Los paneles de control del dispositivo son una interfaz fácil para una configuración simplificada de dispositivos y la resolución de problemas de diagnóstico

Rosemount™ Termopozo 114C

Tipos de montaje roscado, bridado, Van Stone y soldado con perfiles de vástago que permiten mayor flexibilidad de las aplicaciones
Amplia selección de materiales de termopozo, desde acero inoxidable hasta materiales exóticos, que cumple con distintas especificaciones de proceso
La opción de reporte de cálculos de frecuencia de patrón de estela garantiza que el diseño del termopozo sea compatible con las condiciones del proceso
Modificadores de diseño flexibles para espesor de raíz, de orificio y de punta permiten una personalización para requisitos de aplicaciones especiales
El tipo de montaje Van Stone permite que el material de la brida sea distinto al del vástago para mayor rentabilidad
Las opciones de termopozo, incluidas NACE, certificación de material y PMI, garantizan la trazabilidad o la compatibilidad del material
Opciones de prueba especiales para satisfacer los requisitos del proceso, incluyendo la prueba de presión hidrostática, la prueba de penetración de tintes y muchas otras
