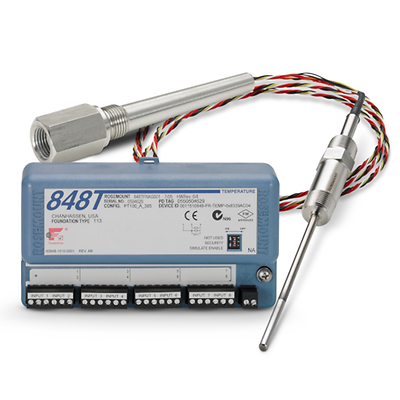

Rosemount-K-214C Sensor, 848T Transmitter and 114C Thermowell

Rosemount™ 214C RTD Sensor de temperatura, transmisor 848T y termopozo 114C

Especificaciones

Rosemount™ 214C Sensor de temperatura tipo RTD
Rango de temperatura
Para el elemento de cable enrollado, variación de resistencia al punto de congelamiento máxima de 0,05 °C (0,020 °F) después de una vibración de 1 g entre 20 y 500 Hz durante 150 horas, según IEC 60751:2008
Hilos conductores
Cable 24 AWG, aislamiento FEP; con código de color según IEC 60751
Constante de tiempo/respuesta
Se requiere un máximo de 10,8 segundos para alcanzar una respuesta del sensor del 50 % en una prueba con agua fluyendo, según IEC 60751:2008
Estabilidad
Variación de resistencia al punto de congelamiento máxima de ±0,15 °C (0,059 °F) luego de 1000 horas a la máxima temperatura especificada cuando se mide con los métodos definidos en IEC 60751:2008
Resistencia del aislamiento
Resistencia del aislamiento mínima de 1000 M&Omega cuando se mide a 500 VCC a temperatura ambiente
Opciones de calibración
Clase A o B IEC 751; calibración de un solo punto; cronograma de calibración o rango de calibración especificado por el cliente, ambos con constantes de Callendar-Van Dusen
Transmisor de temperatura Rosemount 848T™
Entrada
Ocho entradas configurables independientemente, incluyendo termorresistencias de 2 y 3 cables, termopares, mV, ohmios de 2 y 3 cables y señales de 4-20 mA
Señal de salida
Protocolo FOUNDATION™ Fieldbus
Carcasa
Caja de conexiones de aluminio o acero inoxidable
Diagnóstico
Validación de la medición
Certificaciones y aprobaciones
Área clasificada, tipo marítimo; para obtener toda la lista de certificaciones, consultar las especificaciones completas
Rosemount™ Termopozo 114C
Cálculos del termopozo
Cálculo de frecuencia de patrón de estela (WFC) realizado por ingenieros certificados, pida el código R21 para obtener un reporte oficial
Modificadores de diseño
Los diámetros de raíz, de orificio y de punta pueden personalizarse para cualquier aplicación
Certificaciones/aprobaciones
Certificación de materiales, NACE, CRN (para obtener toda la lista de certificaciones, consultar las especificaciones completas)
Pruebas del producto
Prueba de presión externa, prueba de presión interna, prueba de penetración de tintes, rayos X, PMI (para acceder a toda la lista, consultar las especificaciones completas)

Características

Rosemount™ 214C Sensor de temperatura tipo RTD
  • RTD Pt-100 de elemento individual o doble con diseños de película delgada o cable enrollado que satisface los distintos requisitos de las aplicaciones
  • Sensor de película delgada diseñado para soportar aplicaciones industriales de alta vibración
  • Diseño de cable enrollado para aplicaciones que requieren alta precisión, elementos dobles y/o están sujetas a altas temperaturas
  • Cubre un amplio rango de temperaturas entre –196° y 600 °C (–321° y 1112 °F) para una mayor flexibilidad de las aplicaciones
  • Las constantes de Callendar-Van Dusen permiten una combinación del transmisor y el sensor, además de ofrecer el nivel más alto de precisión
  • Precisión opcional clase A para garantizar que los puntos de medición de temperatura críticos cumplan los estándares de tolerancia y precisión
  • Diseño adaptable con una variedad de opciones de carcasa y cabezales de conexión, que satisface las distintas demandas de las aplicaciones
  • Incluye estilos de montaje accionado por resorte o accionado por resorte compacto para una mayor adaptabilidad
  • Aprobaciones para Norteamérica que cumplen con los requisitos de las áreas clasificadas
Transmisor de temperatura Rosemount 848T™
  • El transmisor acepta hasta ocho mediciones de temperatura por dispositivo para reducir los costos del control del proceso
  • Se pueden tomar mediciones cercanas para simplificar la instalación y reducir el cableado
  • Recibe entradas configurables de manera independiente de termorresistencias, termocuplas, ohm y miliamperios para aplicaciones de alta densidad
  • Integra fácilmente la instrumentación analógica existente en el entorno de FOUNDATION™ Fieldbus para obtener mayor funcionalidad digital
  • El transmisor recibe alimentación del bus, lo que reduce aún más el cableado requerido para instalar el dispositivo
  • El diagnóstico de validación de medición detecta anormalidades de datos y fallas a escala para evitar interrupciones en la producción
  • La pantalla del panel de control del dispositivo muestra una interfaz fácil para una configuración simplificada del dispositivo y la resolución de problemas de diagnóstico
Rosemount™ Termopozo 114C
  • Tipos de montaje roscado, bridado, Van Stone y soldado con perfiles de vástago que permiten mayor flexibilidad de las aplicaciones
  • Amplia selección de materiales de termopozo, desde acero inoxidable hasta materiales exóticos, que cumple con distintas especificaciones de proceso
  • La opción de reporte de cálculos de frecuencia de patrón de estela garantiza que el diseño del termopozo sea compatible con las condiciones del proceso
  • Modificadores de diseño flexibles para espesor de raíz, de orificio y de punta permiten una personalización para requisitos de aplicaciones especiales
  • El tipo de montaje Van Stone permite que el material de la brida sea distinto al del vástago para mayor rentabilidad
  • Las opciones de termopozo, incluidas NACE, certificación de material y PMI, garantizan la trazabilidad o la compatibilidad del material
  • Opciones de prueba especiales para satisfacer los requisitos del proceso, incluyendo la prueba de presión hidrostática, la prueba de penetración de tintes y muchas otras
