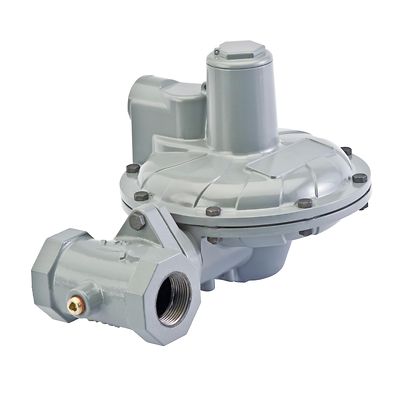

Fisher-P-CS400

Reguladores reductores de presión CS400 Fisher™

Contáctenos
Ver el video
Verificar el estado de su pedido
Ver dibujo
Ver animación

Descripción del producto

Los reguladores de operación directa cargados por resorte serie CS400 Fisher brindan aplicaciones que reducen la presión para instalaciones comerciales e industriales livianas. Esta flexibilidad se alcanza gracias a la cantidad de tamaños de cuerpo y conexiones finales, ajustes de presión de salida, tamaños de orificios y a la opción de registro de presión interna o externa. Además de la flexibilidad de aplicaciones, la serie CS400 ofrece múltiples opciones de protección de la sobrepresión para satisfacer las demandas de los requerimientos de sus aplicaciones.

Dibujos y modelos CAD: Haga clic aquí

Características

  • Amplia variedad de tamaños del cuerpo y conexiones finales.
  • Capacidades de precisión para factor fijo/medición del factor de presión (PFM)
  • Convertible en campo de detección interna a detección externa para construcción de la monitorización completamente abierta
  • Disponible en materiales de hierro fundido gris, hierro dúctil y acero.
  • Sólo se requieren herramientas estándares para el ajuste de la presión y la remoción de orificios
  • Fácil mantenimiento
  • Hasta un 25 % de mezcla de hidrógeno (en volumen) listo
  • 100% hidrógeno disponible - (comuníquese con la fábrica)

Especificaciones

Configuraciones disponibles
Regulador independiente, sin alivio, dispositivo de seguridad, registro de la presión interna o externa, True-Monitor integral, módulo de corte VSX4
Hidrógeno (H2)
La familia CS400 fue validada para el servicio de hidrógeno a través de extensas pruebas de hidrógeno a alta presión para analizar el rendimiento de sellado y la compatibilidad de materiales. Para obtener más información sobre la evaluación y las pruebas, consulte "La mezcla de hidrógeno con gas natural: Factores técnicos a considerar".
Tamaños del cuerpo y estilos de la conexión final
CI gris: 1-1/4, 1-1/4x1-1/2, 1-1/2, 2 NPT, NPS2/DN50, CL125 FF
DI: 1-1/4, 1-1/2, 2NPT, Rp 1-1/4, 1-1/2, 2, NPS2/DN50, CL125 FF, CL150 FF, or PN10/16
ST: 1-1/4, 1-1/2 NPT, Rp 1-1/4, 1-1/2
Presión máxima de entrada de operación
8,6 bar/125 psig
Rango de presión de salida
9 a 380 mbar/3,5 pulgadas w.c. a 5,5 psig en nueve rangos
Presión máxima de salida de emergencia (caja)
1,7 bar/25 psig
Presión máxima de salida para evitar daños a las piezas internas
0,34 bar/5 psi por encima del punto de ajuste
Presión máxima de salida operativa
380 mbar/5,5 psig
Registro de presión
Interna o externa
Dispositivo de seguridad
Cg = 67
Capacidades térmicas
-20 °F a 150 °F/-29 °C a 66 °C
Pesos aproximados
Cuerpo roscado:
Tipo CS400: 9 libras / 4 kg
Tipo CS403: 18,5 libras / 8 kg
Tipo CS404: 11,2 libras / 5kg
Cuerpo bridado: sumar 8,6 libras / 4 kg a los pesos mencionados
Especificaciones de True-Monitor™ tipo TM600
Presión de control: 11wc-7.5psi/27-517mbar
Presión máxima de salida operativa TM600 en CS403:7.5psi/517mbar
Venteo:1/4 NPT
Sensor ext: 1/4 NPT
Material de la caja: AL
Regulador de la presión: la misma que el regulador
Especificaciones del módulo de corte tipo VSX4
OPSO:10wc-19psi/25-1300mbar
OPSO/UPSO:
   OPSO:0.73wc-8.7psi/50-600mbar
   UPSO:4wc-7.3psi/10-500mbar
Venteo:1/4 NPT
Sensor ext.:1/4 NPT
Material de la caja:AL
Reg. de la presión:Int. or Ext.
