Micro Motion-K-FT_HPC015P-3500

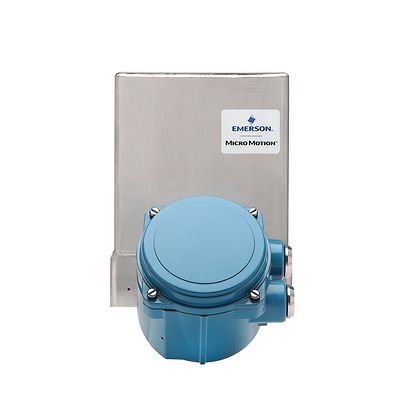

Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015P and 3500 Transmitter

Spécifications

Débitmètre Coriolis Micro Motion HPC015P, 1/8 pouces (DN3), acier inoxydable, 1060 bar (15 375 psi) pression de fonctionnement maximale
Débit
Jusqu’à 504 kg/h (1110 lb/h)
Incertitude en débit massique liquide
Jusqu’à ±0,1 % de la mesure
Répétabilité de la mesure de débit massique liquide
Jusqu’à ±0,05 % de la mesure
Précision de mesure du débit massique de gaz
Jusqu’à ±0,5 % de la mesure
Répétabilité de la mesure de débit massique
±0,25 % de la mesure
Incertitude en masse volumique liquide
jusqu’à ± 0,001 g/cm³ aux conditions standard
Plage de températures du fluide
-46 C à 200 C (-50 - 392 F)
Plage de pression
0 à 15 374 psi (0 à 1060 bar)
Transmetteur et contrôleur Micro Motion 3500, pour montage en rack ou sur panneau
Grandeurs mesurées
  • Débit massique et volumique
  • Débit de produit pur
  • Température
  • Masse volumique
  • Concentration
Indicateur local
Panneau LCD multiligne
  • Afficheur à cristaux liquides rétro-éclairé, définition 128 × 128 pixels, représentation mode point
  • Contraste réglable
  • Vitre acrylique antireflet, résistante aux agressions chimiques
  • Boutons-poussoirs tactiles de grande dimension
  • Touches de fonctions définies par le logiciel
Alimentation
Option ca :
  • 85 à 265 Vca
  • 50/60 Hz, 30 VA
  • Conforme à la directive européenne 2006/95/CE sur les basses tensions, suivant la norme CEI 61010-1, et catégorie d'installation (surtensions) II, option degré de pollution 2DC :
  • 18 à 30 Vcc
  • 18 watts
  • typique, 25 watts maximum
    Signaux des entrées/sorties
    • Deux de 4-20 mA auto-alimentées
    • Trois sorties tout-ou-rien
    • Une sortie impulsions à 2 fils
    • Une entrée impulsions à 2 fils
    • Deux entrées TOR à contact non maintenu
    HART/WirelessHART
    Le signal Bell 202 est superposé à la sortie analogique primaire.
    Options de fixation
    Montage sur panneau ou rail DIN (salle de contrôle)
    Types d’application
    • Prédéterminateur TOR/TPR
    • Transactions commerciales
    • Écoulement biphasique/liquide avec entraînement d'air
    • Autocontrôle d'intégrité d'étalonnage
    Certifications pour atmosphères explosives
    Certifié pour utilisation en zones sûres uniquement

    Caractéristiques

    Débitmètre Coriolis Micro Motion HPC015P, 1/8 pouces (DN3), acier inoxydable, 1060 bar (15 375 psi) pression de fonctionnement maximale
    • Obtenez des performances exceptionnelles dans les applications haute pression.
    • Utilisez un seul appareil pour une mesure fiable et répétable du débit massique, du débit volumique, de la masse volumique, de la concentration et de la température.
    • Obtenez les meilleures performances Coriolis en conditions réelles, à des pressions de service pouvant atteindre 1060 bar (15 374 psi)
    • Grâce à l’absence de pièces mobiles qui s’usent ou à remplacer, minimisez la maintenance et optimisez la fiabilité à long terme.
    • Améliorez la disponibilité à l’aide du logiciel Smart Meter Verification pour vérifier l’intégrité du système sans avoir à déposer le débitmètre.
    • Répondez à toutes les exigences d’installation avec la configuration à deux fils, le raccordement direct (sans transmetteur), l’acier inoxydable et les transmetteurs 5700.
    • Réduisez considérablement les coûts d’exploitation pour les distributeurs d’injection chimique et d’hydrogène.
    Transmetteur et contrôleur Micro Motion 3500, pour montage en rack ou sur panneau
    • Réduisez les coûts de main d’œuvre, de maintenance et d’exploitation de votre usine grâce aux fonctions de transmetteur et d’automate programmable.
    • Augmentez l’efficacité et le rendement et améliorez la qualité du produit.
    • Les fonctionnalités de configuration complète évitent l'utilisation d'outils supplémentaires.
    • Améliorez l’interaction avec un grand indicateur programmable et un affichage descriptif des alarmes pour une facilité de configuration, de contrôle et d’utilisation.
    • Optimisez la disponibilité et la stabilité du procédé avec la technologie MVD qui accélère le temps de réponse et permet des mesures multiparamètres.

    Documentation et schémas

    Débitmètre Coriolis Micro Motion HPC015P, 1/8 pouces (DN3), acier inoxydable, 1060 bar (15 375 psi) pression de fonctionnement maximale
    Transmetteur et contrôleur Micro Motion 3500, pour montage en rack ou sur panneau
