Micro Motion-K-FT_HPC015P-4200

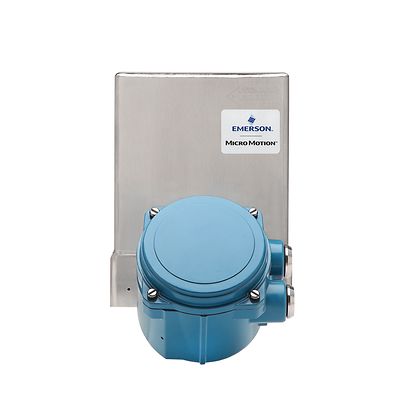

Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015P and 4200 Transmitter

Spécifications

Débitmètre Coriolis Micro Motion HPC015P, 1/8 pouces (DN3), acier inoxydable, 1060 bar (15 375 psi) pression de fonctionnement maximale
Débit
Jusqu’à 504 kg/h (1110 lb/h)
Incertitude en débit massique liquide
Jusqu’à ±0,1 % de la mesure
Répétabilité de la mesure de débit massique liquide
Jusqu’à ±0,05 % de la mesure
Précision de mesure du débit massique de gaz
Jusqu’à ±0,5 % de la mesure
Répétabilité de la mesure de débit massique
±0,25 % de la mesure
Incertitude en masse volumique liquide
jusqu’à ± 0,001 g/cm³ aux conditions standard
Plage de températures du fluide
-46 C à 200 C (-50 - 392 F)
Plage de pression
0 à 15 374 psi (0 à 1060 bar)
Transmetteur à deux fils Micro Motion 4200
Affichage local

• Indicateur graphique avec paramètre de rétroéclairage en option
• Commandes tactiles à quatre boutons capacitifs
• Prend en charge l’anglais, l’allemand, le français, l’espagnol, le portugais, le russe, le chinois et le japonais.
Alimentation

• Transmetteur à deux fils alimenté par boucle
• Tension hors contact minimum de 17,75 V
Signaux d’entrée/sortie

• Jusqu’à 2 canaux de sortie
• Le canal A est alimenté par la boucle 4-20 mA/HART
• Le canal B est configurable de façon externe pour 4-20 mA, sortie de fréquence ou sortie tout-ou-rien (option sous licence)
Protocole WirelessHART

• Protocole WirelessHART disponible avec l’adaptateur THUM
Options de montage

• Montage sur site
• Intégré aux capteurs Micro Motion ELITE (CMFS), CMF200-CMF350, série F, série H, série R et série T
• Montage déporté à 9 fils avec support de fixation
Types d’application

• Smart Meter Verification
• Mesure de la concentration
• Recommandation API
Homologations relatives aux zones dangereuses

• Classe I, Div. 1
• Classe I, Div. 2
• Zone 1
• Zone 2
• Sécurité intrinsèque
• Protection contre les explosions

Caractéristiques

Débitmètre Coriolis Micro Motion HPC015P, 1/8 pouces (DN3), acier inoxydable, 1060 bar (15 375 psi) pression de fonctionnement maximale
  • Obtenez des performances exceptionnelles dans les applications haute pression.
  • Utilisez un seul appareil pour une mesure fiable et répétable du débit massique, du débit volumique, de la masse volumique, de la concentration et de la température.
  • Obtenez les meilleures performances Coriolis en conditions réelles, à des pressions de service pouvant atteindre 1060 bar (15 374 psi)
  • Grâce à l’absence de pièces mobiles qui s’usent ou à remplacer, minimisez la maintenance et optimisez la fiabilité à long terme.
  • Améliorez la disponibilité à l’aide du logiciel Smart Meter Verification pour vérifier l’intégrité du système sans avoir à déposer le débitmètre.
  • Répondez à toutes les exigences d’installation avec la configuration à deux fils, le raccordement direct (sans transmetteur), l’acier inoxydable et les transmetteurs 5700.
  • Réduisez considérablement les coûts d’exploitation pour les distributeurs d’injection chimique et d’hydrogène.
Transmetteur à deux fils Micro Motion 4200
  • Disponible avec une large gamme de capteurs de débit massique Coriolis, avec une incertitude de débit massique pouvant aller jusqu’à +/-0,10 % et une incertitude de densité de +/-0,0005 g/cm³ pour les liquides et les boues, ou une incertitude de débit massique de +/-0,25 % pour les gaz.
  • Les données de procédé, les alertes, les rapports Smart Meter Verification et les journaux d’audit sont horodatés par l’horloge en temps réel intégré. Le module d'historisation de données intégrées offre une piste d’audit complète pour déterminer les problèmes de procédé.
  • Affichage graphique qui prend en charge 8 langues et qui peut être pivoté à l’aide de la rotation logicielle intégrée sans avoir à retirer le couvercle avant, ce qui réduit au maximum les temps d’arrêt dus à des restrictions de permis de travail à chaud.
  • Remplacez les débitmètres à deux fils existants avec un minimum d’effort et sans engager de frais supplémentaires d'alimentation ou de câblage.
  • Développez facilement votre usine où l’alimentation n’est pas centralisée.
  • Smart Meter Validation évalue rapidement et complètement un débitmètre à effet Coriolis, indiquant s'il a été affecté par l'érosion, la corrosion ou d’autres facteurs qui affectent son étalonnage. Une version de base de Smart Meter Verification est fournie d'office.
  • Certifié pour des applications de sécurité certifiées SIL2 (utilisation unique) et SIL3 (usage multiple) selon la norme CEI 61508
  • Une mesure de masse directe, répétable et précise, améliore le contrôle du procédé tout en réduisant le nombre d’appareils de mesure nécessaires.
  • L'option Wireless THUM™ maximise la souplesse en matière d'installation et de fonctionnement.
