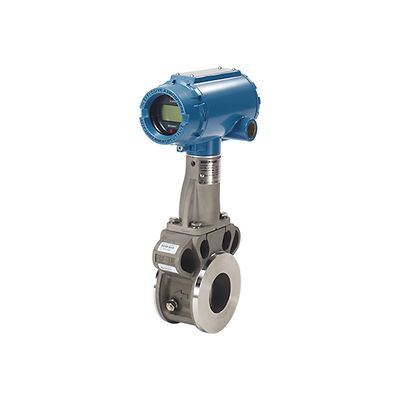

Rosemount-P-8800-Wafer

Rosemount 8800 Vortex-Durchflussmessgerät in Sandwichbauweise

Produktbeschreibung

Das Rosemount 8800 Vortex-Durchflussmessgerät in Sandwichbauweise ist eine leichte, kosteneffiziente Lösung, die einfach zu installieren und ideal für Versorgungsanwendungen geeignet ist. Das 8800 Vortex-Durchflussmessgerät in Sandwichbauweise bietet mit einem dichtungs- und verstopfungsfreien Messgerätegehäuse eine hervorragende Zuverlässigkeit und eliminiert somit potenzielle Leckagepunkte. Dies sorgt für maximale Prozessverfügbarkeit und verursacht weniger unplanmäßige Abschaltungen. Die einzigartige Ausführung des 8800 zeichnet sich durch isolierte Sensoren aus, die das Brechen von Prozessdichtungen beim Austausch von Durchfluss- und Temperatursensoren überflüssig machen.

Produkte

Search
1-8 von 8 Produktergebnissen
Durchflussmesssystem − Messgenauigkeit
±0,70 % der Massendurchflussrate in Wasser mit 8800 MultiVariable (MTA/MCA-Option)
±2 % der Massendurchflussrate in Dampf mit 8800 MultiVariable (MTA/MCA-Option)
±1,3 % der Rate bei 30 psia bis 2 000 psia in Dampf mit 8800 MultiVariable (MPA-Option)
±1,2 % der Rate bei 150 psia in Dampf mit 8800 MultiVariable (MCA-Option)
±1,3 % der Rate bei 300 psia in Dampf mit 8800 MultiVariable (MCA-Option)
±1,6 % der Rate bei 800 psia in Dampf mit 8800 MultiVariable (MCA-Option)
±2,5 % der Rate bei 2 000 psia in Dampf mit 8800 MultiVariable (MCA-Option)
±0,65 % der Volumenrate von Flüssigkeiten (unkompensiert)
±1 % der Volumenrate von Gas und Dampf (unkompensiert)
Messspannenverhältnis
38:1
Ausgang
4–20 mA mit HART® 5 oder 7
4–20 mA mit HART® 5 oder 7 und skalierbarem Impulsausgang
FOUNDATION Feldbus ITK6 mit 2 Analog Input Blöcken, 1 Backup Link Active Scheduler Function Block, 1 Integrator Function Block und 1 PID Function Block
Modbus RS-485 mit Gerätestatus und 4 Variablen
Medienberührter Werkstoff
Edelstahl; 316/316L und CF3M
Nickellegierung; C-22 und CW2M
Kohlenstoffstahl für hohe Temperaturen; A105 und WCB
Kohlenstoffstahl für niedrige Temperaturen; LF2 und LCC
Duplex; UNS S32760 und 6A
; Liefermöglichkeit für weitere mediumberührende Werkstoffe auf Anfrage
Flanschoptionen
ANSI Class 150 bis 1500
DIN PN 10 bis PN 160
JIS 10K bis 40K
Flansche sind mit verschiedenen Dichtflächen lieferbar
, Liefermöglichkeit weiterer Flanschdruckstufen auf Anfrage
Betriebstemperaturen
-200 °C bis 427 °C
Nennweite
15 bis 200 mm (1/2" bis 8")

Merkmale

  • Eine leichte, kosteneffiziente Lösung, die einfach zu installieren und ideal für Versorgungsanwendungen geeignet ist.
  • Einzigartiges, getrenntes Sensordesign erlaubt den Austausch ohne Unterbrechung der Prozessabdichtung.
  • Die einzigartige dichtungsfreie Bauweise des Messgerätegehäuses erhöht die Anlagenverfügbarkeit, verringert Wartungskosten und eliminiert potenzielle Leckagepunkte.
  • Schutz gegen Vibrationen durch einen auf Masse ausbalancierten Sensor und adaptive digitale Signalverarbeitung mit visuellem Filter.
  • Interner Signalgenerator ist Standard in jedem Vortex-Durchflussmessgerät, um die Verifizierung der Elektronik zu vereinfachen.
  • Alle Messsysteme sind kalibriert und erhalten eine eindeutige Kalibriernummer, den sogenannten Referenz-K-Faktor.
  • Das standardmäßige 8800 Messsystem ist für Anwendungen bis SIL 2 geeignet.
  • Mittels Smart Fluid Diagnostics (intelligente Medien-Diagnosefunktion) können Änderungen in der Phase von Flüssigkeit zu Gas erkannt werden.
