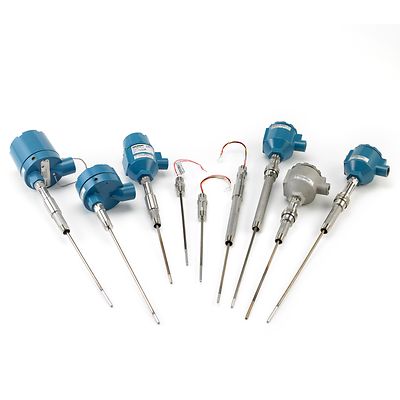

Rosemount™ 214C Widerstandsthermometer Temperatursensor

Konfigurieren

Größe

Weitere Informationen

Zu Projektliste hinzufügen

Produktbeschreibung

Das Rosemount 214C Widerstandsthermometer ist ein Pt-100-Widerstandstemperaturmessgerät (RTD) mit einfachem oder dualem Element, das einen breiten Temperaturbereich von -196 bis 600 °C (-321 bis 1 112 °F) abdeckt. Diese herausragende Lösung ist als Dünnschichtelement oder mit Drahtwicklung für eine flexible Anwendbarkeit erhältlich. Mit vielseitigen Kalibrieroptionen, darunter Sensorgenauigkeit Class A oder B, aber auch Callendar-Van-Dusen-Konstanten lassen sich Messumformer und Sensor aufeinander anpassen und größtmögliche Genauigkeit erreichen.

Spezifikationen

Temperaturbereich: Für Drahtwicklungselement: max. Verschiebung des Widerstands am Gefrierpunkt um 0,05 °C (0,020 °F) nach Vibration von 1 g zwischen 20 und 500 Hz und einer Dauer von 150 Stunden gemäß IEC 60751:2008

Anschlussleitungen: Leitungsquerschnitt von 0,2 mm² (24 AWG), FEP-Isolierung, Farbcodierung gemäß IEC 60751

Zeitkonstante/Ansprechverhalten: Es werden max. 10,8 Sekunden benötigt, um 50 % des Sensorwertes zu erreichen, wenn die Prüfung in fließendem Wasser gemäß IEC 60751:2008 durchgeführt wird

Stabilität: Max. Verschiebung des Widerstands am Gefrierpunkt um ±0,15 °C (0,059 °F) nach 1 000 Stunden bei festgelegter Höchsttemperatur, wenn die Messung nach den in IEC 60751:2008 definierten Methoden erfolgte

Isolationswiderstand: Mindestens 1 000 MΩ Isolationswiderstand, gemessen bei 500 VDC und Raumtemperatur

Kalibrieroptionen: IEC 751 Class A oder B, Einpunktkalibrierung, Kalibrierdatenblatt oder kundenspezifischer Kalibrierbereich, beide mit Callendar-Van Dusen-Konstanten

Merkmale

Pt100-Widerstandsthermometer sind als Einzel- oder Doppelelement sowie in Dünnschicht- und Drahtwicklungs-Ausführung erhältlich, um zahlreichen Anwendungsanforderungen gerecht zu werden.
Die Dünnschicht-Ausführung ist für den Einsatz in industriellen Anwendungen mit starken Vibrationen geeignet.
Die Ausführung mit Drahtwicklung ist für Anwendungen geeignet, die hohe Messgenauigkeit und den Einsatz von Doppelelementen erfordern und/oder hohen Temperaturen ausgesetzt sind.
Großer Temperaturbereich von –196 to 600 °C (–321 bis 1112 °F) erhöht die Anwendungsflexibilität
Callendar-Van Dusen-Konstanten ermöglichen die Anpassung von Messumformer und Sensor und bieten die größtmögliche Genauigkeit
Optionale Genauigkeit der Class A sorgt dafür, dass Temperaturmesspunkte an kritischen Stellen den Toleranz- und Genauigkeitsspezifikationen entsprechen
Anpassungsfähige Ausführung mit verschiedenen Optionen für Gehäuse und Anschlusskopf erfüllt diverse Anwendungsanforderungen
Federbelastete und kompakte federbelastete Montagearten erhöhen die Anpassungsfähigkeit
Nordamerikanische Zulassungen entsprechen den Ex-Schutz-Anforderungen
