Micro Motion-K-FT_R200S-4200

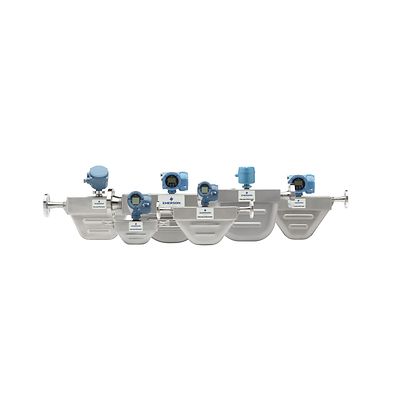

Micro Motion R-Series Coriolis Meter Consisting of R200S Sensor and 4200 Transmitter

Spécifications

Débitmètre À Effet Coriolis Micro Motion R200S, 51 Mm (2 Pouces) (DN50), Acier Inoxydable 316L
Incertitude de la mesure du débit massique (liquides)
±0,50 % de la mesure
Répétabilité de la mesure du débit massique (liquides)
±0,25 % de la mesure
Incertitude de la mesure du débit volumique (liquides)
±0,50 % de la mesure
Répétabilité de la mesure du débit volumique (liquides)
±0,25 % de la mesure
Incertitude de la mesure du débit massique (gaz)
±0,75 % de la mesure
Répétabilité de la mesure du débit massique (gaz)
±0,50 % de la mesure
Incertitude de la mesure de la masse volumique (liquides)
±0,01 g/cm³ (10,0 kg/m³) (standard) ±0,003 g/cm³ (3,0 kg/m³) (en option)
Incertitude de la mesure de température
±1 °C ±0,5 % de la mesure
Pression de service maximale du capteur
103 bar (relatif)
Homologations, étalonnages et certifications des instruments

•CSA
•IECEx
•NEPSI
•ATEX
Transmetteur à deux fils Micro Motion 4200
Affichage local

• Indicateur graphique avec paramètre de rétroéclairage en option
• Commandes tactiles à quatre boutons capacitifs
• Prend en charge l’anglais, l’allemand, le français, l’espagnol, le portugais, le russe, le chinois et le japonais.
Alimentation

• Transmetteur à deux fils alimenté par boucle
• Tension hors contact minimum de 17,75 V
Signaux d’entrée/sortie

• Jusqu’à 2 canaux de sortie
• Le canal A est alimenté par la boucle 4-20 mA/HART
• Le canal B est configurable de façon externe pour 4-20 mA, sortie de fréquence ou sortie tout-ou-rien (option sous licence)
Protocole WirelessHART

• Protocole WirelessHART disponible avec l’adaptateur THUM
Options de montage

• Montage sur site
• Intégré aux capteurs Micro Motion ELITE (CMFS), CMF200-CMF350, série F, série H, série R et série T
• Montage déporté à 9 fils avec support de fixation
Types d’application

• Smart Meter Verification
• Mesure de la concentration
• Recommandation API
Homologations relatives aux zones dangereuses

• Classe I, Div. 1
• Classe I, Div. 2
• Zone 1
• Zone 2
• Sécurité intrinsèque
• Protection contre les explosions

Caractéristiques

Débitmètre À Effet Coriolis Micro Motion R200S, 51 Mm (2 Pouces) (DN50), Acier Inoxydable 316L
  • Effectuez des mesures haute performance de débit massique et de débit volumique dans une conception compacte.
  • Augmentez la flexibilité grâce à la construction en acier inoxydable 316L disponible qui est compatible avec la plupart des fluides.
  • Réduisez les coûts avec un transmetteur intégré qui fournit une architecture à débit variable uniquement.
  • Choisissez parmi des options robustes, notamment : boîtier pour montage en Classe I, Division 1/Zone 1, avec une interface opérateur locale en option.
  • Profitez d'un large éventail de validations et de certifications, notamment : CSA (Classe 1 Div. 1 Groupes C et D, Classe 1 Div. 2 Groupes A, B, C et D), ATEX, IECEx, indice de protection 66/67, et NAMUR.
  • Grâce à l’absence de pièces mobiles qui s’usent ou à remplacer, minimisez la maintenance et optimisez la fiabilité à long terme.
  • La conception compacte offre une grande liberté d’installation.
Transmetteur à deux fils Micro Motion 4200
  • Disponible avec une large gamme de capteurs de débit massique Coriolis, avec une incertitude de débit massique pouvant aller jusqu’à +/-0,10 % et une incertitude de densité de +/-0,0005 g/cm³ pour les liquides et les boues, ou une incertitude de débit massique de +/-0,25 % pour les gaz.
  • Les données de procédé, les alertes, les rapports Smart Meter Verification et les journaux d’audit sont horodatés par l’horloge en temps réel intégré. Le module d'historisation de données intégrées offre une piste d’audit complète pour déterminer les problèmes de procédé.
  • Affichage graphique qui prend en charge 8 langues et qui peut être pivoté à l’aide de la rotation logicielle intégrée sans avoir à retirer le couvercle avant, ce qui réduit au maximum les temps d’arrêt dus à des restrictions de permis de travail à chaud.
  • Remplacez les débitmètres à deux fils existants avec un minimum d’effort et sans engager de frais supplémentaires d'alimentation ou de câblage.
  • Développez facilement votre usine où l’alimentation n’est pas centralisée.
  • Smart Meter Validation évalue rapidement et complètement un débitmètre à effet Coriolis, indiquant s'il a été affecté par l'érosion, la corrosion ou d’autres facteurs qui affectent son étalonnage. Une version de base de Smart Meter Verification est fournie d'office.
  • Certifié pour des applications de sécurité certifiées SIL2 (utilisation unique) et SIL3 (usage multiple) selon la norme CEI 61508
  • Une mesure de masse directe, répétable et précise, améliore le contrôle du procédé tout en réduisant le nombre d’appareils de mesure nécessaires.
  • L'option Wireless THUM™ maximise la souplesse en matière d'installation et de fonctionnement.

Documentation et schémas

Débitmètre À Effet Coriolis Micro Motion R200S, 51 Mm (2 Pouces) (DN50), Acier Inoxydable 316L
Transmetteur à deux fils Micro Motion 4200
