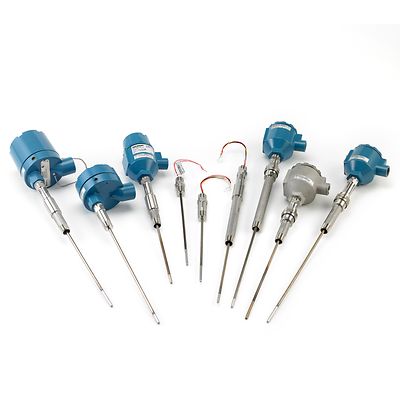

Rosemount™ 214C Sensor de temperatura tipo RTD

Configurar

Tamaño

Más información

Agregar a workspace

Descripción del producto

El sensor de temperatura tipo RTD Rosemount 214C es un detector de temperatura de resistencia (RTD) Pt-100 de elemento individual o doble que cubre un amplio rango de temperaturas, de -196 a 600 °C (-321° a 1112 °F). Este sensor es una solución excepcional gracias a su diseño de película delgada y cable enrollado que aporta flexibilidad de aplicación. Con muchas opciones de calibración, incluida la precisión del sensor clase A o B, este sensor ofrece además constantes de Callendar-Van Dusen para una combinación del transmisor y el sensor que ofrezca el mayor nivel de precisión.

Productos

Especificaciones

Rango de temperatura: Para el elemento de cable enrollado, variación de resistencia al punto de congelamiento máxima de 0,05 °C (0,020 °F) después de una vibración de 1 g entre 20 y 500 Hz durante 150 horas, según IEC 60751:2008

Hilos conductores: Cable 24 AWG, aislamiento FEP; con código de color según IEC 60751

Constante de tiempo/respuesta: Se requiere un máximo de 10,8 segundos para alcanzar una respuesta del sensor del 50 % en una prueba con agua fluyendo, según IEC 60751:2008

Estabilidad: Variación de resistencia al punto de congelamiento máxima de ±0,15 °C (0,059 °F) luego de 1000 horas a la máxima temperatura especificada cuando se mide con los métodos definidos en IEC 60751:2008

Resistencia del aislamiento: Resistencia del aislamiento mínima de 1000 M&Omega cuando se mide a 500 VCC a temperatura ambiente

Opciones de calibración: Clase A o B IEC 751; calibración de un solo punto; cronograma de calibración o rango de calibración especificado por el cliente, ambos con constantes de Callendar-Van Dusen

Características

RTD Pt-100 de elemento individual o doble con diseños de película delgada o cable enrollado que satisface los distintos requisitos de las aplicaciones
Sensor de película delgada diseñado para soportar aplicaciones industriales de alta vibración
Diseño de cable enrollado para aplicaciones que requieren alta precisión, elementos dobles y/o están sujetas a altas temperaturas
Cubre un amplio rango de temperaturas entre –196° y 600 °C (–321° y 1112 °F) para una mayor flexibilidad de las aplicaciones
Las constantes de Callendar-Van Dusen permiten una combinación del transmisor y el sensor, además de ofrecer el nivel más alto de precisión
Precisión opcional clase A para garantizar que los puntos de medición de temperatura críticos cumplan los estándares de tolerancia y precisión
Diseño adaptable con una variedad de opciones de carcasa y cabezales de conexión, que satisface las distintas demandas de las aplicaciones
Incluye estilos de montaje accionado por resorte o accionado por resorte compacto para una mayor adaptabilidad
Aprobaciones para Norteamérica que cumplen con los requisitos de las áreas clasificadas
