Rileva in modo non intrusivo tutti i tipi di PIG e dispositivi di rimozione di detriti nelle operazioni di manutenzione delle tubazioni.
Il rilevatore acustico di PIG Rosemount™ PDS42 è uno strumento non intrusivo di gestione dell'integrità delle tubazioni (PIM, Pipeline Integrity Management) che rileva tutti i tipi di PIG, inclusi i PIG raschiatori, di pulizia o batching, e consente agli operatori di rilevarne le prestazioni e controllare in generale le operazioni di pigging. Il rilevatore è compatto, pesa poco e fornisce dati di facile utilizzo direttamente ai sistemi DCS o SCADA.
L'operazione di pigging delle tubazioni è un processo durante il quale si utilizza un dispositivo di ispezione (PIG) per pulire, ispezionare o eseguire una manutenzione sulle tubazioni. Il PIG è un dispositivo cilindrico o sferico che si inserisce in una tubazione e viene spinto dal flusso di gas o liquido all'interno del tubo. Le operazioni di pigging vengono pianificate attentamente con tempistiche rigide, utilizzo massiccio di risorse e budget ridotti.
Le conseguenze quando si "perde di vista" un PIG durante le operazioni di pigging possono essere costose, poiché è spesso necessario ricorrere ad attrezzature e manodopera specializzate per localizzare e recuperare il PIG, con conseguenti ritardi, tempi che si allungano e aumento dei costi operativi.
Il rilevatore di PIG svolge quindi un ruolo fondamentale nell'ambito di queste operazioni, poiché fornisce all'operatore le seguenti informazioni essenziali:
Traccia attivamente il PIG all'interno della tubazione durante un'operazione di pigging, con informazioni su quando il PIG ha lasciato la stazione di lancio ed è entrato nella linea di flusso principale o quando il PIG ha raggiunto la stazione di destinazione, in modo che l'operatore possa comandare l'apertura della valvola e bloccare il pig nella camera di ricezione.
Identifica la rimozione dei detriti durante l'esecuzione delle operazioni di pulizia delle tubazioni. Queste informazioni sono fondamentali per determinare se sono necessari cicli aggiuntivi per la pulizia dei tubi, ottimizzando così la manutenzione delle tubazioni e garantendo un funzionamento efficiente.

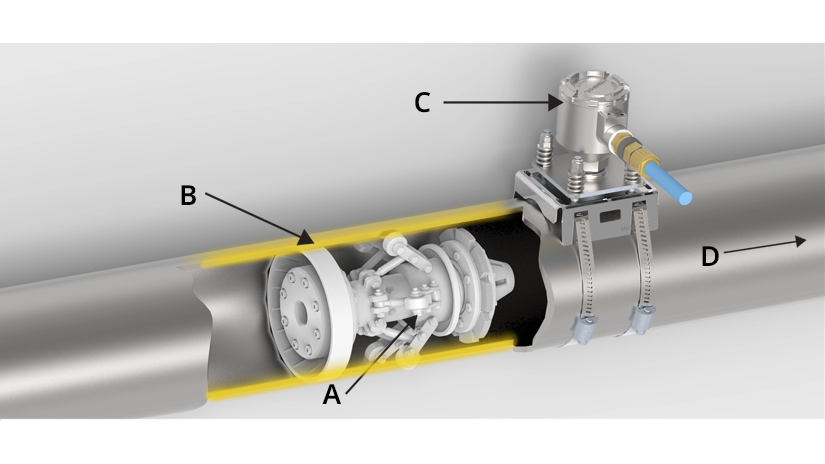

Quando un PIG (A) si sposta lungo una conduttura, la frizione tra PIG e parete della conduttura genera un caratteristico segnale sonoro (B). Tale suono viene analizzato dall'algoritmo del Rosemount PDS42 (C) e convertito in preziosi dati di pigging. Il rilevatore Rosemount PDS42 fornisce le seguenti informazioni: un messaggio "Approccio PIG", un messaggio "PIG passato" e un'indicazione dei detriti prima che il PIG proceda lungo il tubo (D). Il requisito di velocità minima rilevabile per il Rosemount PDS42 è 0,05 m/s, a seconda del materiale del PIG.

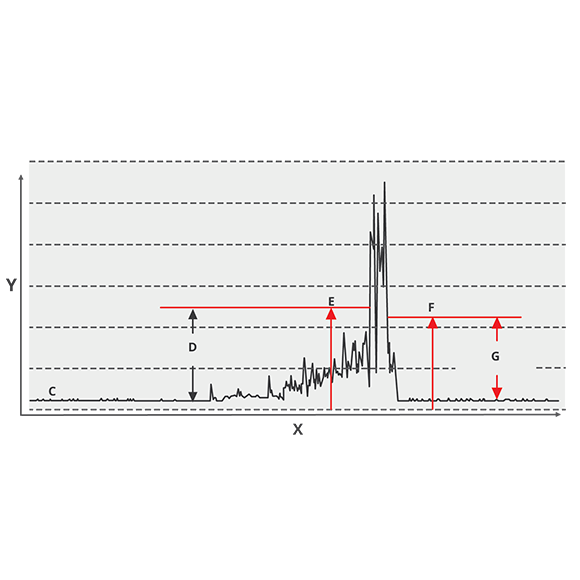

Quando un PIG si avvicina al rilevatore di PIG Rosemount PDS42, il rumore del segnale generato dal PIG supera il livello di rumore medio (C) e il PIG supera la soglia di approccio (D). Quando il livello di rumore supera un limite definito per l'approccio del PIG (E), si attiva il messaggio "Approccio PIG".
L'intensità del rumore del segnale (Y) aumenterà nel corso del tempo (X) fino a quando non raggiunge il picco mentre il PIG passa in corrispondenza del rilevatore.
Una volta che il PIG ha oltrepassato il rilevatore, il livello di rumore torna al livello normale. Quando il livello scende al di sotto di un limite definito (F), si attiva il messaggio "PIG passato" e il PIG entra nella soglia corrispondente (G) mentre continua a muoversi lungo il tubo.

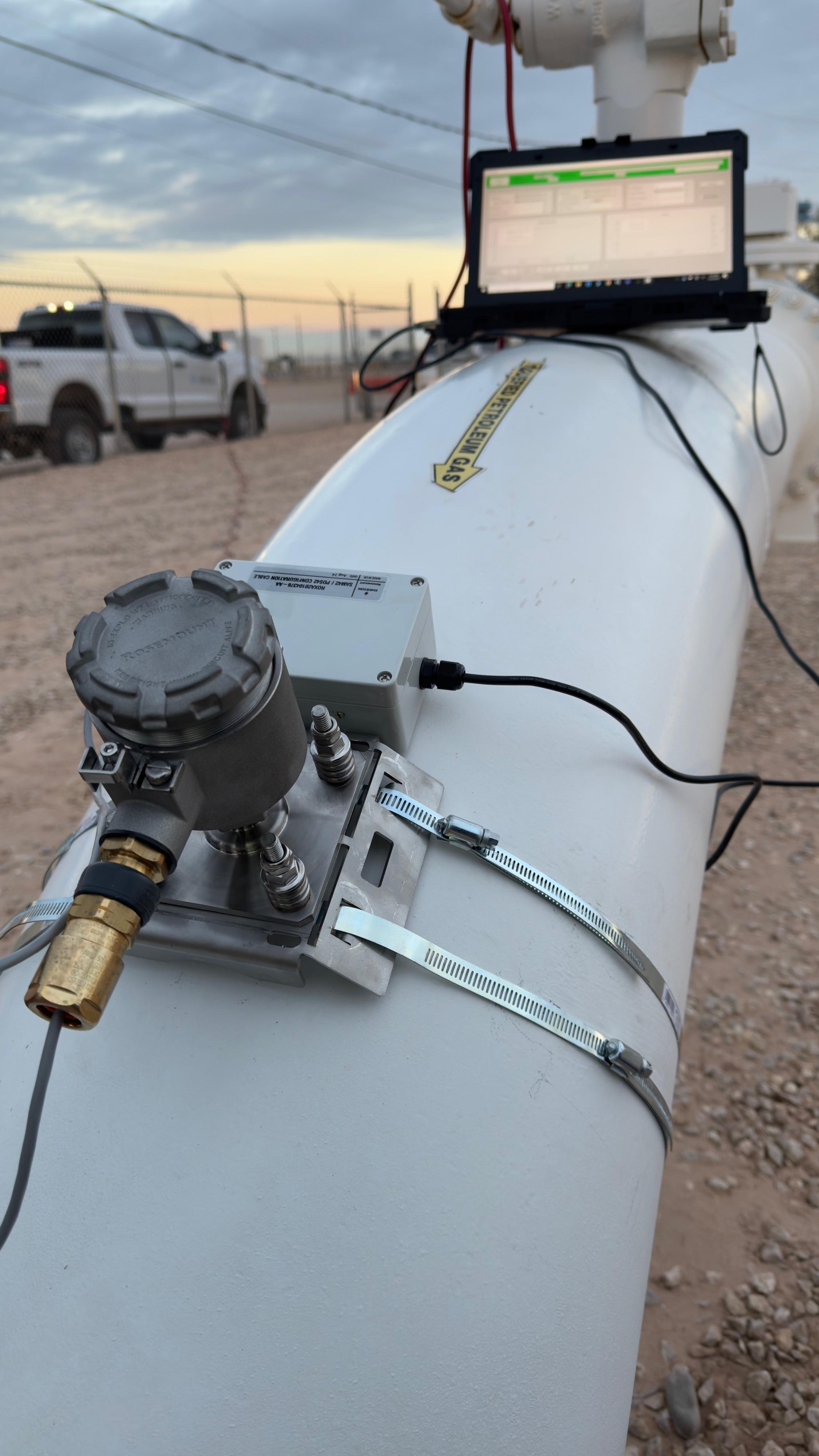

Il Rosemount PDS42 è in grado di distinguere tra rumore esterno e passaggio del PIG. I rumori esterni generati dalle aperture delle valvole o dagli impatti accidentali sulla tubazione sono caratterizzati da una maggiore ampiezza e da una più breve durata del segnale rispetto al rumore generato dal passaggio del PIG. Per evitare falsi rilevamenti, è essenziale impostare parametri e soglie corretti durante la messa in opera. Per ulteriori informazioni, consultare la Guida rapida del Rosemount PDS42.

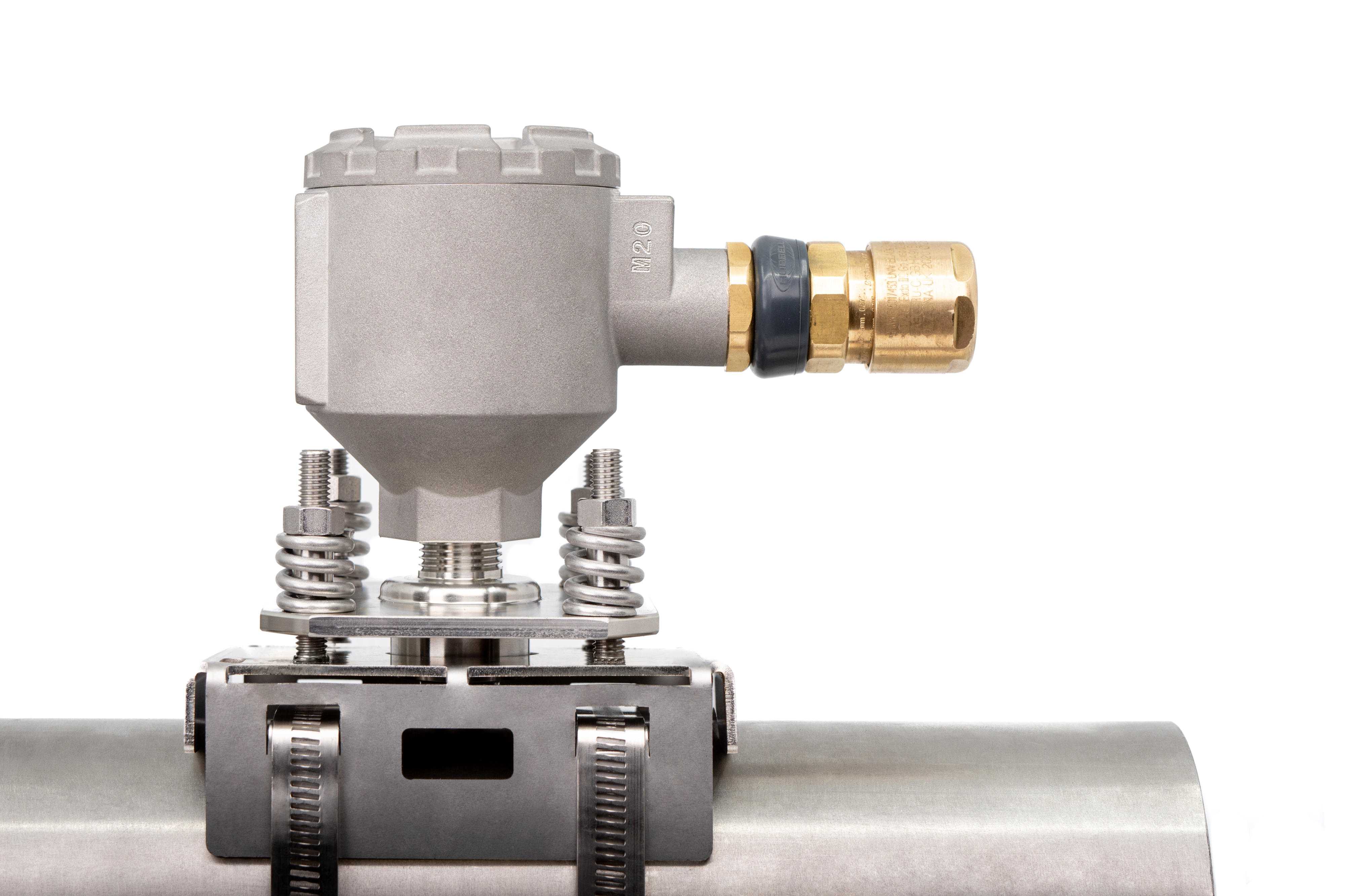

Il design non intrusivo consente un'installazione facile e rapida, senza dover interrompere il processo o modificare la tubazione
Installabile ovunque, il rilevatore di PIG si può adattare in retrofit o spostare senza problemi su tubi di diametro compreso tra 2'' e 48''
Rileva qualsiasi tipo di PIG in qualsiasi tipo di fluido, inclusi i flussi multifase
Compatto, a prova di esplosione, certificato per resistere a temperature fino a 290 °C
Non richiede software per rilevare o comunicare il passaggio di PIG. I parametri critici vengono inseriti nei registri Modbus mappati nel DCS
Alcune delle applicazioni più comuni che richiedono l'uso di un rilevatore di PIG sono:
Petrolio e gas: a monte e a valle, offshore e onshore
Linee di trasporto midstream
FPSO
Settori chimico, alimentare, acqua e acque reflue o qualsiasi applicazione con un liquido che passa attraverso i tubi
Domande frequenti:
I dispositivi di ispezione per le tubazioni (o PIG) sono dispositivi utilizzati per pulire, eliminare l'acqua ed esaminare l'interno delle tubazioni o per rimuovere le ostruzioni.
Sapere se il PIG è riuscito ad attraversare tutta la tubazione ed è giunto nella camera di ricezione dei PIG è importante, poiché può essere molto costoso doverlo recuperare in caso di blocchi o smarrimenti. Il rilevatore acustico di PIG Rosemount PDS42 consente agli operatori di sapere esattamente dove si trova il PIG all'interno della tubazione e aiuta a eseguire operazioni di pigging sicure e convenienti.
Non è richiesto alcun software per utilizzare il Rosemount PDS42 grazie all'elaborazione del segnale digitale incorporata. Gli eventi di passaggio del PIG vengono segnalati nel DCS direttamente e/o localmente tramite l'indicazione luminosa.
L'indicazione dei detriti è un numero che specifica la quantità di detriti raschiati al passaggio del PIG lungo la conduttura. A ogni passaggio del PIG, se il valore dei detriti diminuisce, significa che la tubazione sta diventando più pulita. Si tratta di un'informazione fondamentale perché consente all'operatore di risparmiare sulle spese evitando inutili passaggi del PIG.
Il design dei rilevatori di PIG non intrusivi, come il rilevatore di PIG acustico Rosemount PDS42, offre numerosi vantaggi, tra cui la possibilità di installarlo in qualsiasi momento senza modificare la tubazione o interrompere la produzione. Consente di ottenere notifiche sugli eventi in tempo reale in sala controllo, per facilitare le operazioni di pigging centralizzate. Richiede, inoltre, una manutenzione minima e riduce i costi operativi rispetto ai frequenti guasti delle parti mobili interne nei segnalatori meccanici, oltre a contribuire a operazioni nel complesso più sicure.
