Medidor de corte de água
Instrumento de medição de corte de água robusto, confiável, comprovado em campo e com diâmetro total
Instrumento de medição de corte de água robusto, confiável, comprovado em campo e com diâmetro total
Obtenha uma medição de corte de água de diâmetro total e altamente sensível com o medidor de corte de água Roxar. Adequado para uma ampla gama de aplicações, este dispositivo confiável e sem desvios é comprovado em campo e certamente atenderá às suas necessidades de medição.Selecione sua instrumentação com confiança e a certeza de que a Emerson representa qualidade e suporte mundial ao seu alcance.

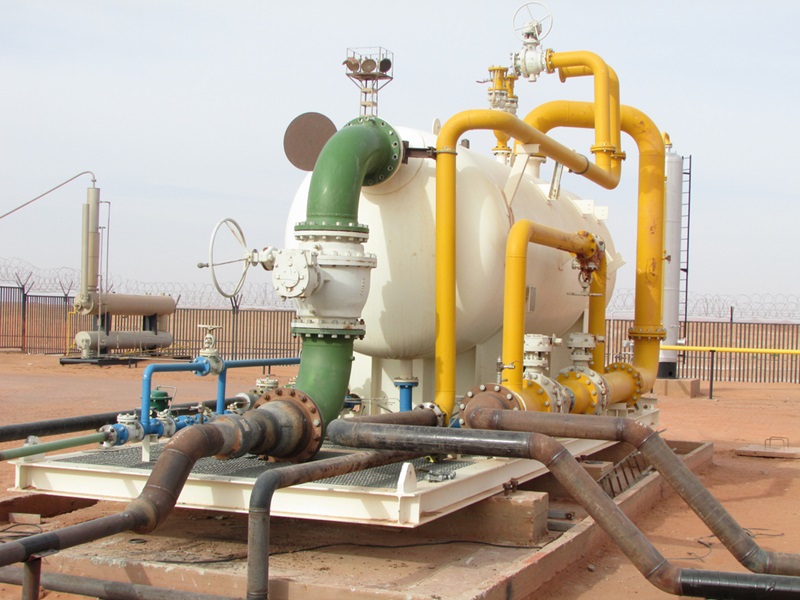

Existem várias necessidades de medição de corte de água no segmento upstream de petróleo e gás. Um exemplo típico é a medição de corte de água na linha de petróleo de um separador de produção trifásico.

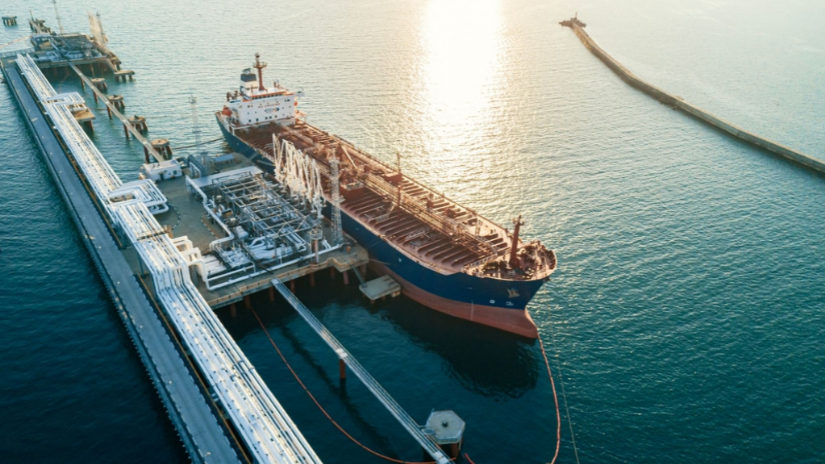

O segmento midstream muitas vezes envolve a passagem de petróleo e gás entre diferentes agentes, sendo o transporte para refinarias um desses exemplos. Há uma série de pontos críticos de medição do corte de água nesta fase do processo.

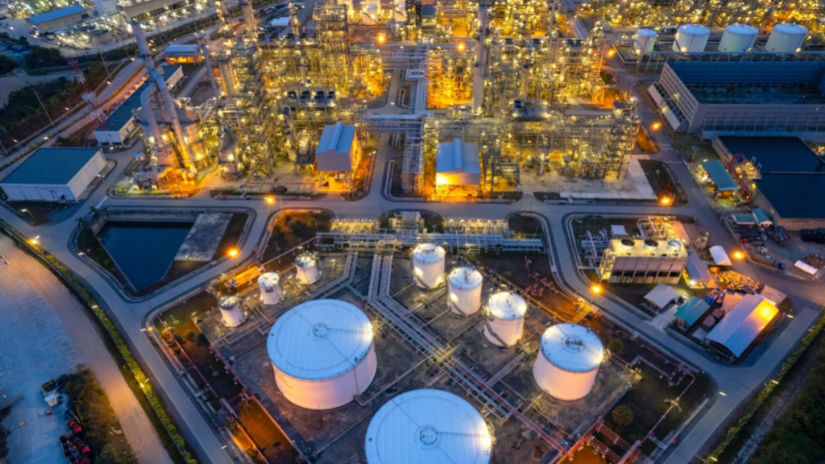

Existem várias necessidades de medição de corte de água no segmento downstream de petróleo e gás. Um exemplo típico é a medição de corte de água enquanto a produção é descarregada em uma refinaria.

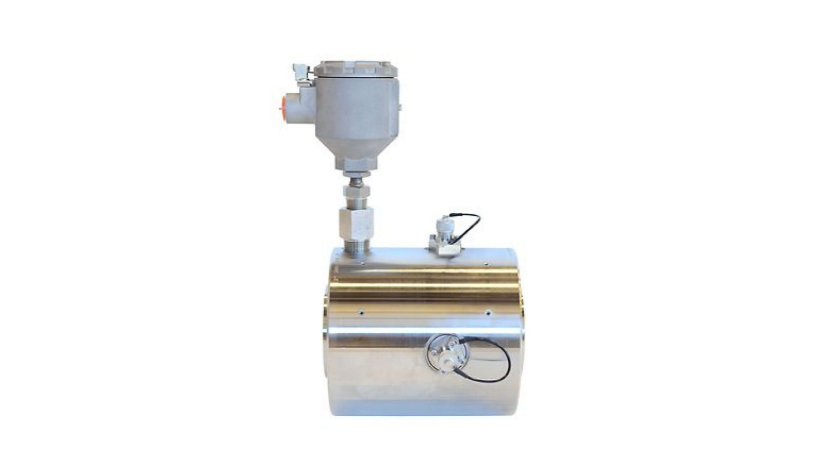

A tecnologia exclusiva de ressonância por micro-ondas é utilizada dentro do medidor de corte de água Roxar. Essa medição fundamental é realizada no diâmetro total, garantindo uma medição representativa altamente precisa, independentemente da distribuição de água e petróleo por todo o tubo. A medição se destina à qualidade fiscal, livre de desvios e sensível a até 50 ppm de água.
O medidor de corte de água Roxar tem uma faixa operacional de corte de água de 0 a 50% como padrão. Ao adicionar o recurso TopCut, a faixa operacional é estendida em até 100% do corte de água.O TopCut é um recurso de software que utiliza um cálculo de densidade e opera de 50% a 100% do corte de água, com transição contínua.
O recurso AutoZero patenteado utiliza uma entrada de densidade ativa para compensar automaticamente alterações na densidade do petróleo. A entrada de densidade, normalmente obtida a partir de um medidor Coriolis ou um densitômetro, é usada para criar uma compensação dinâmica. Isso pode ser necessário devido a os testes rotativos de poços, por exemplo, e o recurso AutoZero pode fornecer ao operador a confiança adicional de que precisa.

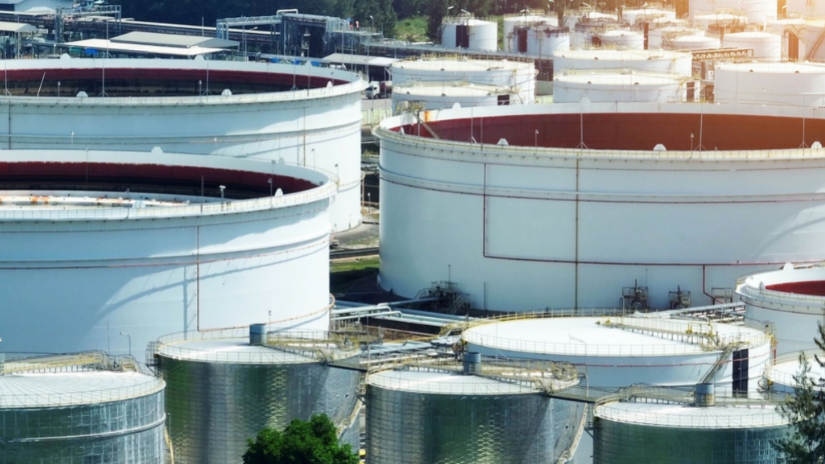

Além da medição volumétrica do corte de água nas condições do medidor, o fornecimento dos valores de redução volumétrica e de densidade do petróleo possibilita que esse recurso ofereça medições de corte de água com base na massa. Os resultados baseados em massa essencialmente garantem que o operador tenha uma medição representativa, que também pode ser aplicada ao tanque de estocagem e a uma saída de medição que não depende da temperatura.
O medidor de corte de água Roxar tem a capacidade de capturar um instantâneo das condições e medições, quando solicitado, para corresponder ao momento em que uma amostra é coletada. Isso fornece suporte à calibração de amostras, quando a análise laboratorial é concluída, garantindo que os momentos corretos sejam comparados. Um vaso de coleta de amostra pode ser fornecido de modo que o responsável pela amostragem simplesmente pressione um botão em campo para agilizar esse processo.
Estudo de caso
Um sistema de medição de massa e corte de água foi instalado em uma grande refinaria em Tianjin, China. A refinaria agora tem total visibilidade da qualidade do petróleo de entrada, o que melhora a confiabilidade de seus processos, bem como a confiabilidade e a integridade de seus ativos mecânicos.
The Roxar Watercut Meter is a highly sensitive, full-bore instrument using advanced microwave resonance technology. Trusted globally in demanding onshore and offshore environments, it excels in water cut measurement across various applications, including oil outlets, pipelines, and refineries.
From water cut measurement on the oil outlet of a three phase separator to allocation or fiscal measurement at an oil pipeline, or at a desalter inlet in a refinery, or even fiscal quality measurement at a refined pipeline, the field proven Roxar Watercut Meter will provide the measurement you need.
The Roxar Watercut meter comes with the latest ATEX or IECEX approvals. ATEX is the preferred European standard, while IECEX is widely recognized internationally.
Watercut meters typically measure up to 50% water content. The Top Cut function allows for measurements beyond this range using density calculations, sourced from a densitometer or coriolis meter.
The updated Roxar Watercut Meter features dual power supply options (100-240V AC and 24V DC), eliminating the need for converters. With internal modules for analogue inputs and outputs, integration is now simpler than ever.
Explore the enhanced versatility of the Roxar Watercut Meter with the TopCut feature, expanding its range from 0-50% to an impressive 0-100% water cut, perfect for applications requiring a broader range.
The Roxar Watercut Meter is a highly sensitive, full-bore instrument using advanced microwave resonance technology. Trusted globally in demanding onshore and offshore environments, it excels in water cut measurement across various applications, including oil outlets, pipelines, and refineries.
From water cut measurement on the oil outlet of a three phase separator to allocation or fiscal measurement at an oil pipeline, or at a desalter inlet in a refinery, or even fiscal quality measurement at a refined pipeline, the field proven Roxar Watercut Meter will provide the measurement you need.
The Roxar Watercut meter comes with the latest ATEX or IECEX approvals. ATEX is the preferred European standard, while IECEX is widely recognized internationally.
Watercut meters typically measure up to 50% water content. The Top Cut function allows for measurements beyond this range using density calculations, sourced from a densitometer or coriolis meter.
The updated Roxar Watercut Meter features dual power supply options (100-240V AC and 24V DC), eliminating the need for converters. With internal modules for analogue inputs and outputs, integration is now simpler than ever.
Explore the enhanced versatility of the Roxar Watercut Meter with the TopCut feature, expanding its range from 0-50% to an impressive 0-100% water cut, perfect for applications requiring a broader range.
Perguntas frequentes
O medidor de corte de água Roxar faz parte do portfólio da Emerson. Essa solução fornece medição de corte de água contínua e de diâmetro total através da tecnologia de ressonância por micro-ondas. A medição se destina à qualidade fiscal, livre de desvios e sensível a até 50 ppm de água.
A tecnologia exclusiva de ressonância por micro-ondas é utilizada dentro do medidor de corte de água Roxar. Essa medição fundamental é realizada em todo o diâmetro do tubo, garantindo uma medição representativa altamente precisa, independentemente da distribuição de água e petróleo por todo o tubo. Projetada para medição fiscal, livre de desvios ao longo dos anos e sensível a até 50 ppm de água.
O medidor de corte de água Roxar é usado em várias aplicações, incluindo aplicações upstream: monitoramento da linha de petróleo em separadores trifásicos e da linha líquida de separadores bifásicos; midstream: necessárias em medições de transferência de custódia e durante o carregamento para transporte; e downstream: usadas para descarga em refinarias e medição de qualidade fiscal de dutos refinados.
O acúmulo de cera e incrustações afetará o desempenho do medidor. Se houver incrustações ou acúmulo de cera, uma calibração em linha pode ser realizada para aplicar uma correção do impacto de medição causado pela camada. Essa é uma boa solução provisória até que a limpeza do medidor possa ser programada. Se houver novas incidências ou expectativas de acúmulo de camadas, recomenda-se o uso de inibidores químicos.
Em geral, o fluxo deve ser bem misturada para alcançar a melhor qualidade de medição. No entanto, o medidor de corte de água Roxar realiza 200 medições por segundo e, dessa forma, supondo que o fluxo esteja homogêneo o suficiente para garantir que o sensor produza sinais confiáveis, o medidor será capaz de medir o corte de água, mesmo em condições de fluxo em rápida mudança.
O medidor de água Roxar realiza a medição de água e petróleo pesado com a mesma precisão obtida através de água e petróleo bruto. Os princípios de medição aplicados no medidor são igualmente adequados para aplicações com petróleo pesado.
O medidor de corte de água Roxar realiza a medição de água e condensado com a mesma precisão obtida através de água e petróleo cru. A separação do fluxo ocorrerá mais rapidamente com o condensado e, dessa forma, isso deve ser considerado ao planejar a instalação do medidor. Por exemplo, devem ser evitadas linhas de vazão horizontais longas a montante do medidor, e deve-se considerar um misturador diretamente a montante do medidor.
Recomenda-se a instalação vertical, entretanto a instalação horizontal também é aceitável. O computador de vazão deve ser instalado próximo ao corpo do medidor, considerando a restrição de comprimentos do cabo, que normalmente está entre 1 e 3 metros, dependendo do tamanho do medidor. O fluxo deve estar bem homogeneizado e, dessa forma, é recomendado considerar isso ao planejar a disposição da tubulação, bem como o uso de um misturador a montante do medidor. É importante que o medidor esteja localizado onde há bons fluxos e turbulência que possam carregar o fluxo sem retenções ou fluxos reversos, garantindo o melhor desempenho da medição. O ponto de amostragem deve idealmente estar próximo do local do medidor.
Estão disponíveis as certificações ATEX e IECEx.
Recomendações de serviço são feitas especificamente para clientes, com base em seus requisitos e nas demandas do instrumento de medição, garantindo o apoio contínuo da Emerson às suas metas. Em geral, recomendamos uma visita de rotina anualmente, para solução de problemas e manutenção do medidor. Caso surja um problema, a Emerson oferece engenheiros de serviço treinados e disponíveis globalmente, prontos para fornecer suporte rápido. Além disso, o atendimento através do suporte técnico remoto é uma opção disponível, garantindo uma forma rápida de suporte técnico remotamente com especialistas de produtos e engenheiros de serviço sênior da Emerson. Isso também ajuda a maximizar a eficiência no local, com uma abordagem muito clara e direcionada.
O medidor de corte de água Roxar foi projetado para manutenção mínima, sem peças móveis e uma abordagem de medição sem desvios. O design com diâmetro total reduz o impacto de incrustações e de acúmulos de cera em comparação com um design de sondas, e o medidor de corte de água Roxar não requer calibração dinâmica para configuração ou alto desempenho contínuo. O medidor de corte de água Roxar é, portanto, um instrumento de baixa manutenção da Emerson.
O aspecto mais importante é garantir que a amostra manual seja a mais representativa possível. Para isso, o ponto de amostragem deve estar o mais próximo possível do medidor de corte de água Roxar, e a amostra deve ser coletada quando as leituras do medidor Roxar refletirem condições estáveis de fluxo.
