Detecção PIG (instrumento de inspeção de dutos)
Detecte não intrusivamente todos os tipos de PIGs e remoções de detritos nas operações de manutenção de dutos.
Detecte não intrusivamente todos os tipos de PIGs e remoções de detritos nas operações de manutenção de dutos.
O Rosemount™ PDS42 Detector PIG acústico é uma ferramenta não intrusiva de gerenciamento de integridade de duto (PIM) que detecta todos os tipos de PIGs, incluindo PIGs de raspador, limpeza ou lotes. Além disso, permite que os operadores entendam o desempenho e controlem suas operações de pigging. O detector é compacto e leve e pode fornecer dados fáceis de usar diretamente para seus sistemas DCS ou SCADA.
Uma operação de pigging em tubulações refere-se ao processo de uso de um instrumento de inspeção de dutos (PIG) para limpar, inspecionar ou manter dutos. O PIG é um dispositivo cilíndrico ou esférico inserido em um duto e impulsionado pela vazão de gás ou líquido dentro da tubulação. As operações de pigging são cuidadosamente programadas com cronogramas rigorosos, implantações maciças de recursos e orçamentos apertados.
As consequências da “perda de controle” de um PIG durante as operações de pigging podem ser caras, pois pode muitas vezes exigir equipamentos e mão de obra especializados para localizar e recuperar o PIG, resultando em atrasos, prazos estendidos e aumento dos custos operacionais.
Assim, o detector PIG desempenha uma função crítica na operação, pois fornece ao operador os seguintes conhecimentos essenciais:
Rastreia ativamente o PIG dentro do duto durante uma operação de pigging, sabendo quando o PIG saiu da estação de lançamento e entrou na linha de vazão principal, ou quando o PIG chegou à estação receptora, para que o operador possa comandar a abertura da válvula e prender o PIG na câmara receptora.
Identifica a remoção de detritos durante operações de limpeza de dutos. Essas informações são cruciais para determinar se são necessários ciclos adicionais até que a tubulação esteja limpa, otimizando a manutenção do duto e garantindo operações eficientes.

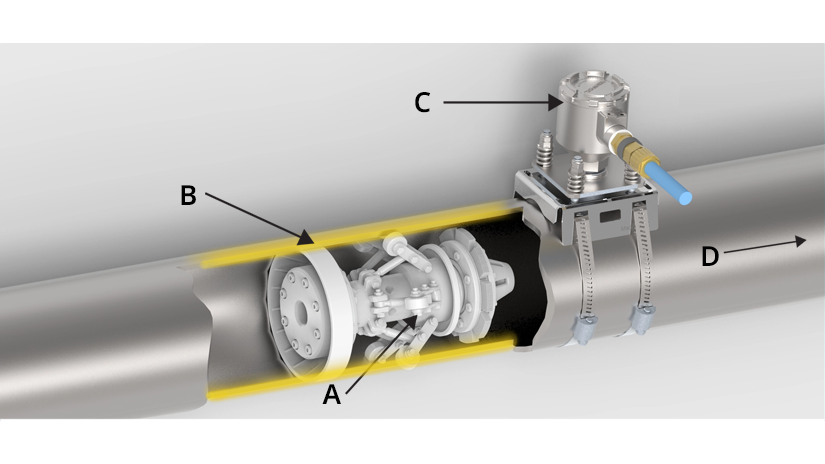

Quando um PIG (A) se movimenta na tubulação, a fricção entre ele e a tubulação gera um som característico (B). Este som é analisado pelo algoritmo no Rosemount PDS42 (C) e convertido em dados valiosos de pigging. O Rosemount PDS42 fornece as seguintes saídas: uma mensagem “PIG Approach” (aproximação do PIG), uma mensagem “PIG Passed” (passagem do PIG) e uma indicação de detritos antes que o PIG continue a se mover pela tubulação (D). O requisito mínimo de velocidade detectável para o Rosemount PDS42 é 0,05 m/s, dependendo do material do PIG.

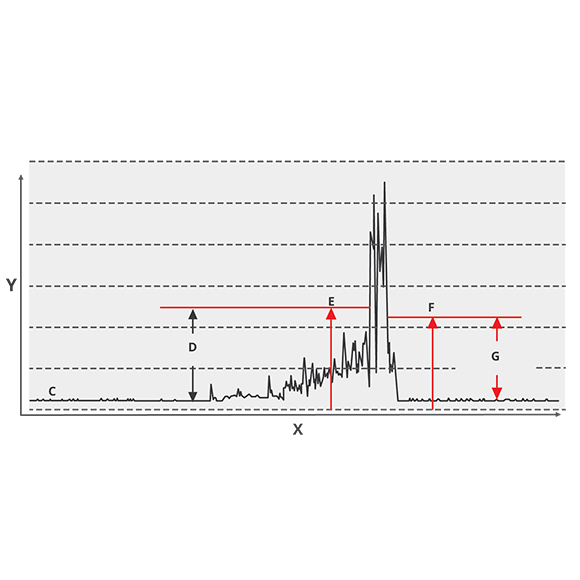

Quando um PIG está se aproximando do Rosemount PDS42 Detector PIG, o ruído de sinal gerado pelo PIG sobe acima do nível de ruído médio (C) e o PIG entra no limiar de aproximação (D). Quando o nível de ruído fica acima de um limite definido para a aproximação de PIG (E), a mensagem “PIG Approach” (aproximação do PIG) é acionada.
A intensidade do ruído de sinal (Y) aumentará com o tempo (X) até que ele aumente à medida que o PIG passa pelo detector.
Depois que o PIG passar pelo detector, o nível de ruído cai de volta ao nível normal. Quando o nível cai abaixo de um limite definido (F), a mensagem “PIG Passed” (passagem do PIG) é acionada e o PIG entra no limiar de passagem (G) à medida que continua se movendo pelo tubo.

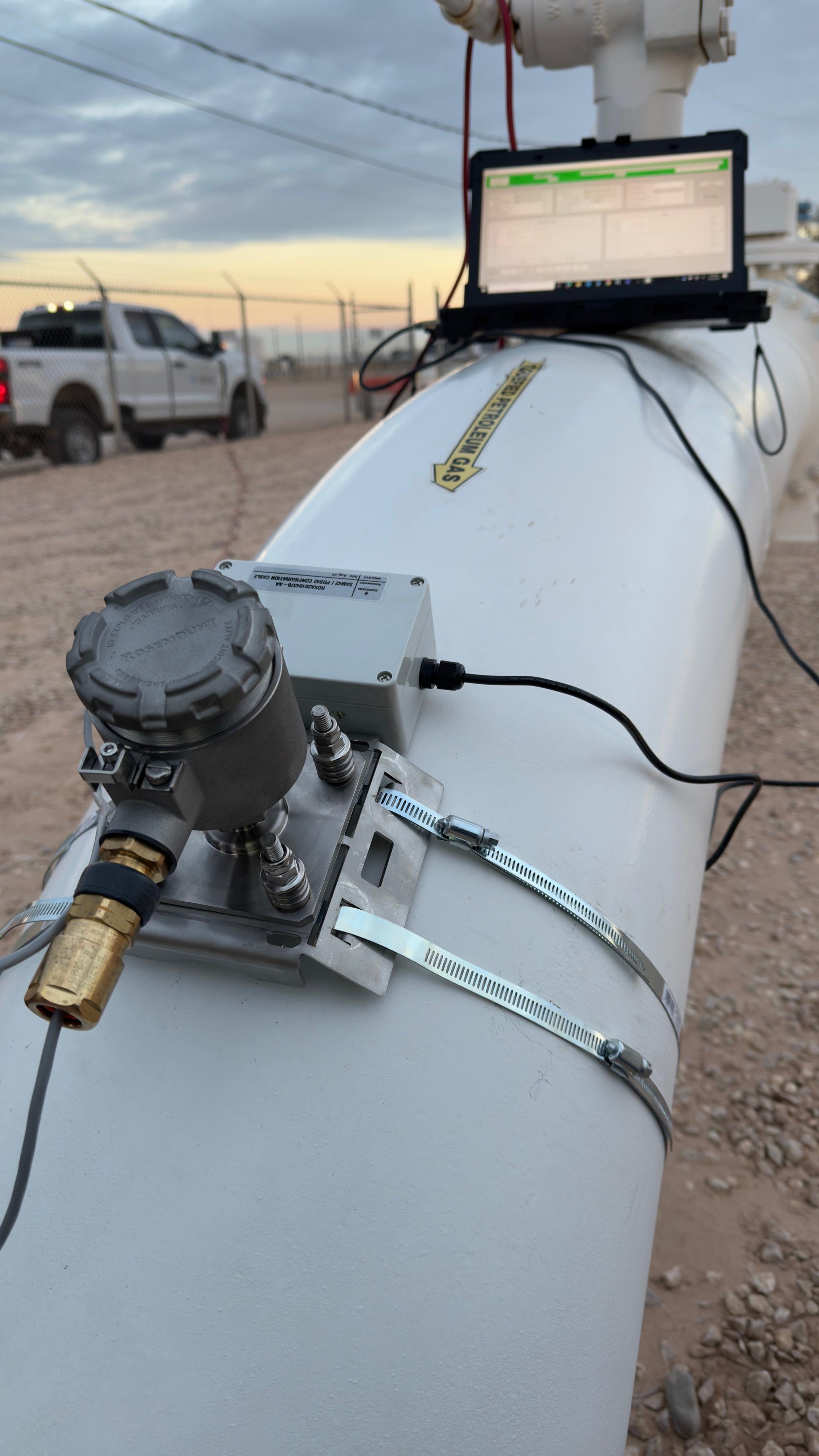

O Rosemount PDS42 pode distinguir entre ruído externo e passagem PIG. Os ruídos externos gerados por aberturas da válvula ou impactos acidentais no tubo são caracterizados por maior amplitude e menor duração do sinal do que o ruído gerado pela passagem do PIG. Para evitar a detecção falsa, é essencial configurar os parâmetros e limites corretos durante o comissionamento. Consulte mais detalhes no Guia de Início Rápido do Rosemount PDS42.

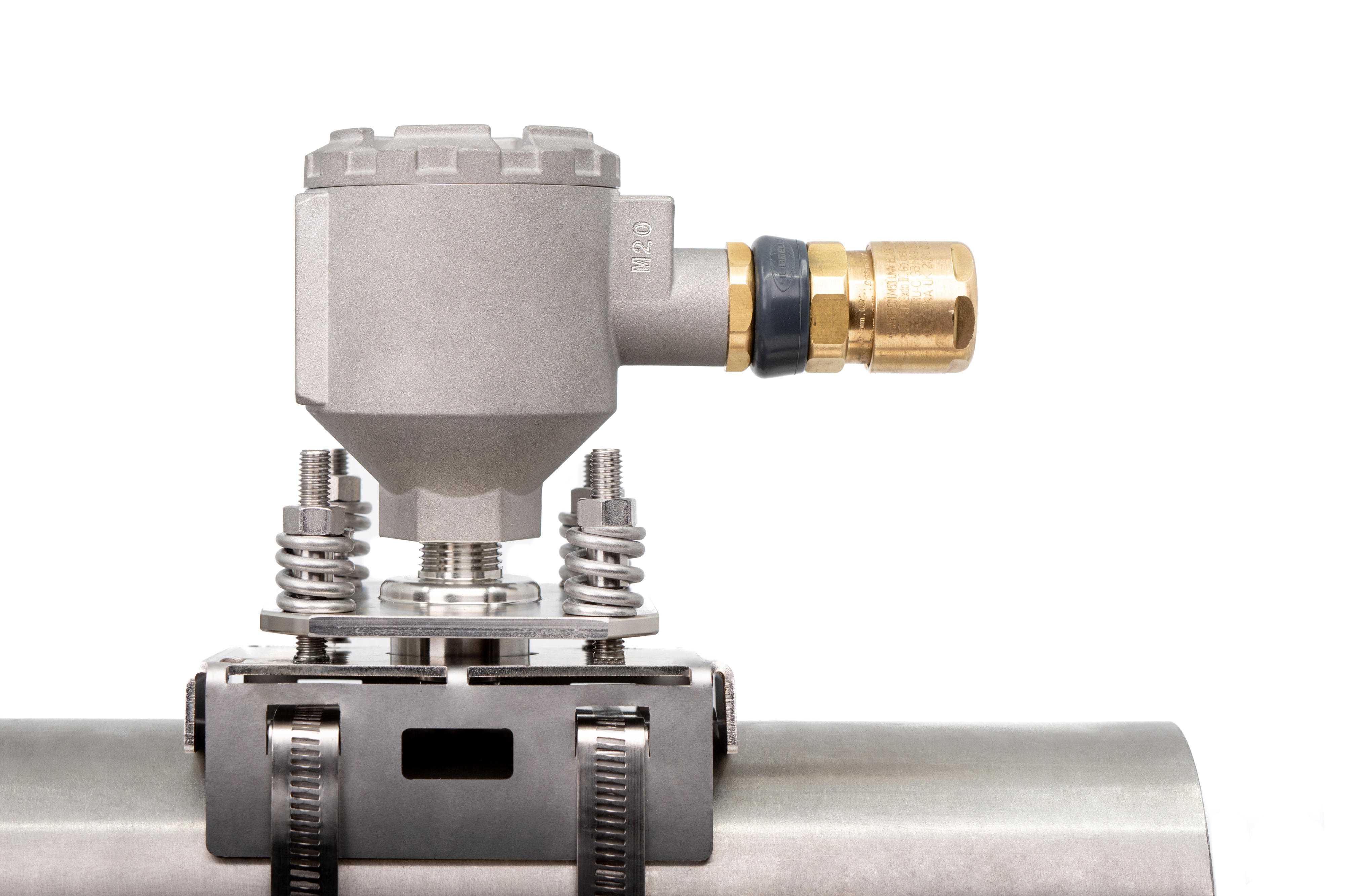

O projeto não intrusivo permite uma instalação fácil e rápida sem parada do processo ou modificações na tubulação
Instale em qualquer lugar e adapte ou mova seu detector de PIG sem problemas nos diâmetros do tubo entre 2 pol. e 48 pol.
Detecte qualquer tipo de PIG em qualquer tipo de fluido, incluindo vazão multifase
Compacto, à prova de explosão e classificado para temperatura alta de até 290 °C
Não requer que o software detecte ou comunique passagens do PIG. Parâmetros críticos são colocados em registros Modbus mapeados no DCS

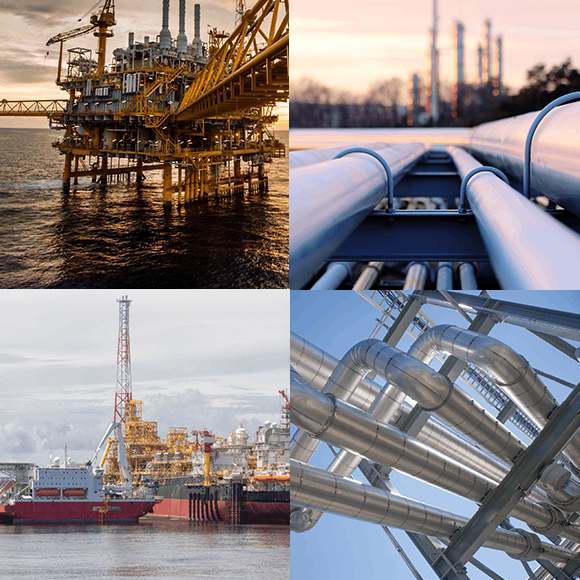

As aplicações comuns que exigem detecção de PIG incluem:
Óleo e gás: Upstream e Downstream; offshore e onshore
Linhas de transporte midstream
FPSOs
Produtos químicos, alimentos e bebidas, água e efluentes ou qualquer aplicação com líquido passando pelos tubos
Perguntas frequentes (FAQs):
Os instrumentos de inspeção de dutos (ou PIGs) são dispositivos usados para limpar, escoar e examinar o interior de dutos ou remover bloqueios.
É importante saber se o PIG conseguiu passar pelo duto e foi coletado na câmara receptora de PIG, pois pode ser muito caro recuperar se ele fica preso ou se perder. O Rosemount PDS42 Detector PIG acústico permite que os operadores saibam exatamente onde o PIG está localizado dentro do duto, ajudando você a executar uma operação segura e econômica de pigging.
Nenhum software é necessário para operar o Rosemount PDS42 graças ao processamento de sinal digital incorporado. Os eventos de passagem do PIG são sinalizados no DCS direta e/ou localmente por meio de indicação de luz.
Indicação de detritos é um número que indica a quantidade de detritos raspados à medida que o PIG atravessa o duto. A cada passada do PIG, se o valor dos detritos diminuir, isso significa que o duto está ficando mais limpo. Isso é crucial porque permite que o operador economize em despesas evitando realizar passagens desnecessárias do PIG.
O projeto de detectores PIG não intrusivos, como o Rosemount PDS42 detector PIG acústico, oferece vários benefícios, incluindo a capacidade de instalar a qualquer momento sem modificar o duto ou interromper a produção. Ele permite notificações de eventos em tempo real na sala de controle para facilitar as operações centralizadas de pigging. Além disso, requer manutenção mínima e reduz os custos operacionais em comparação com as frequentes falhas de peças móveis internas em sinalizadores mecânicos, contribuindo para operações gerais mais seguras.
