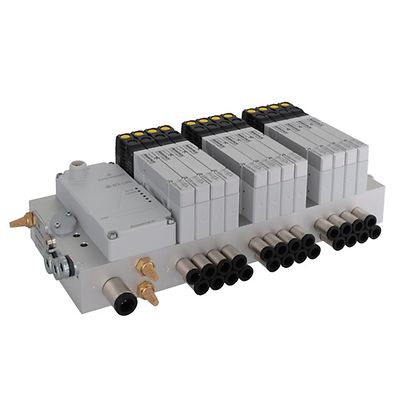

Sistemas de válvulas AVENTICS™ série XV03

Contate-nos

Consultar um especialista

Visualizar Manual do usuário

Product Description

A série XV03 da AVENTICS oferece uma base confiável para sistemas compactos de manuseio e soluções de automação complexas. A variante XV-Compact oferece um amplo portfólio de funções e avaliações de válvulas, além da conectividade elétrica relevante para a demanda geral em automação de fábricas e em outros setores. Com a simples adoção do D-SUB e da faixa de terminais até o IO-Link e vários protocolos de fieldbus da Série XVES, também estão disponíveis todos os requisitos para controle distribuído. Com o configurador on-line exclusivo, é fácil definir a configuração da placa de base, bem como o conjunto completo do sistema de válvulas, incluindo os acessórios.

Especificações

Número máximo de válvulas/bobinas: 24 válvulas/48 bobinas

Vazão: 350 l/min; 0,36 cv

Placa de base do material: Alumínio

Material da válvula: Polímero, alumínio

Tipo de válvula: Válvula de carretel, sobreposição positiva

Largura da válvula (passo): 10,6 mm

Pressão de trabalho mín.: -0,9 bar

Pressão de trabalho máx.: 8 bar

Pressão piloto mín.: 3 bar

Pressão piloto máx.: 8 bar

Temperatura ambiente: -10 a 50°C

Média: ar comprimido

Tensão CC de operação: 24 V

Consumo de energia: 0,7 W/bobina (retenção)

Características

Fluxo otimizado para o tamanho
Configurações específicas personalizadas fáceis e flexíveis por meio do configurador on-line
Ampla conectividade por meio de fita de terminal, conexão multipol ou fieldbus
Várias direções de conexão pneumática como lateral, inferior e superior
Baixo consumo de energia
Ampla gama de acessórios como desligamento, módulos de alimentação, módulos de velocidade e reguladores
Servidor web e diagnóstico
Disponibilidade global e roscas universais para oferecer suporte a demandas regionais
Placa de base de alumínio robusta e pronta para montagem de painéis
