Misuratore Watercut
Strumento di misura watercut a passaggio pieno, robusto, affidabile, comprovato sul campo
Strumento di misura watercut a passaggio pieno, robusto, affidabile, comprovato sul campo
Grazie all'uso del misuratore Roxar Watercut è possibile ottenere una misura watercut a passaggio pieno e altamente sensibile. Idoneo per una vasta gamma di applicazioni, questo dispositivo comprovato è affidabile e privo di derive e può di certo soddisfare le tue esigenze di misura.Scegli con certezza la tua strumentazione, nella consapevolezza che Emerson è sinonimo di qualità e che l'assistenza in tutto il mondo è sempre a portata di mano.

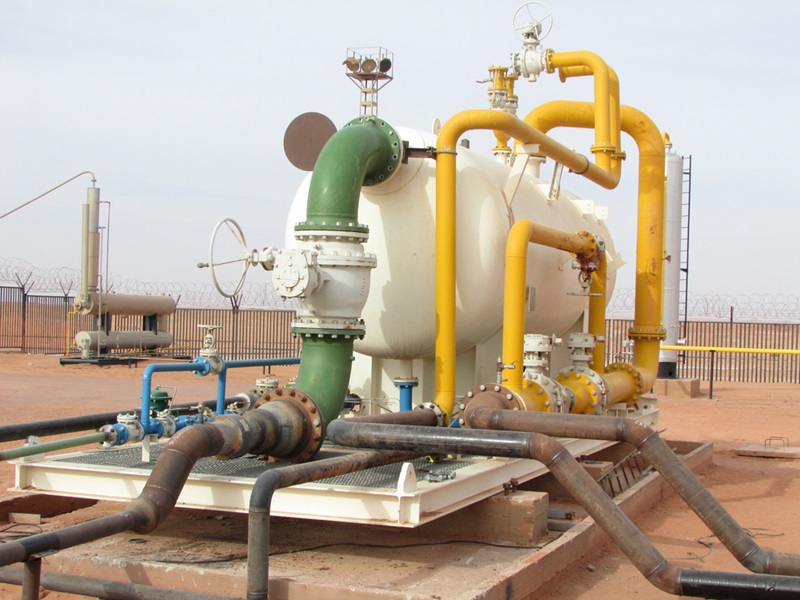

Le esigenze di misura watercut di petrolio e gas nel segmento a monte sono diverse. Un esempio tipico è la misura watercut del ramo di petrolio di un separatore di produzione trifase.

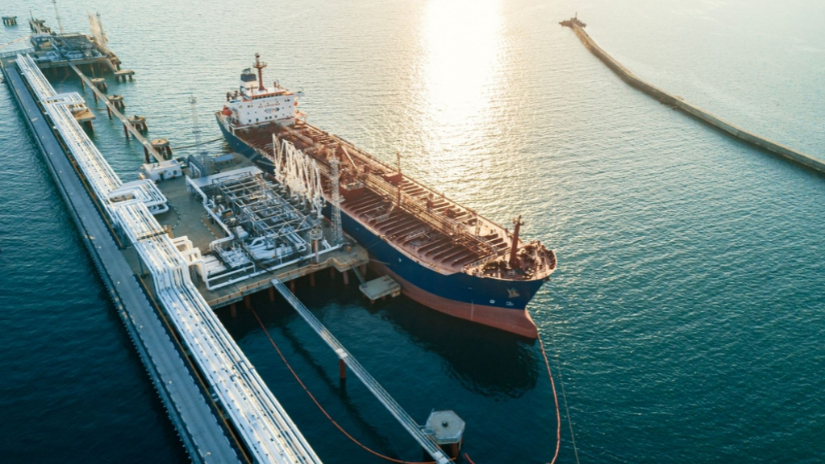

Il segmento midstream comporta spesso il passaggio di mano del petrolio e del gas con, ad esempio, il trasporto alle raffinerie. In questa fase del processo si annidano diversi punti critici per la misura watercut.

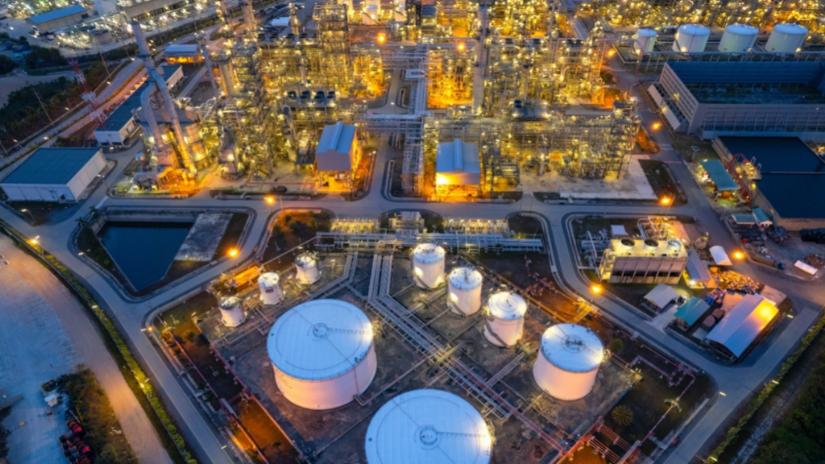

Le esigenze di misura watercut di petrolio e gas nel segmento a valle sono diverse. Un esempio tipico è la misura watercut durante il carico della produzione presso una raffineria.

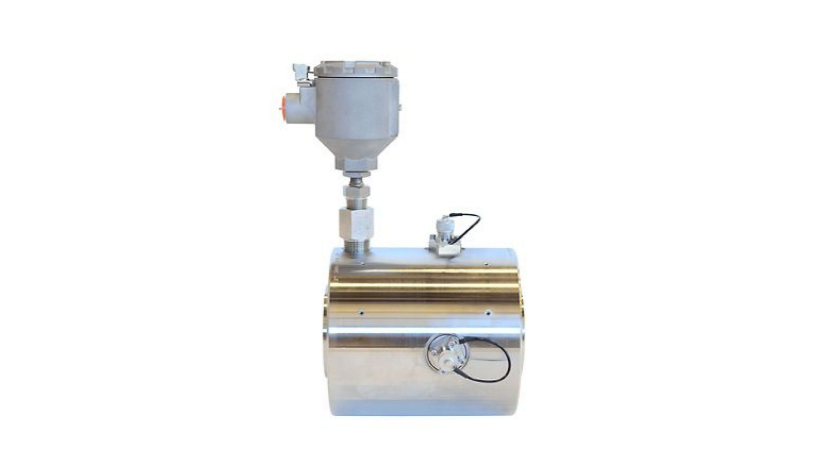

Il misuratore Roxar Watercut utilizza un'esclusiva tecnologia di risonanza a microonde. Questa misura chiave viene eseguita attraverso l'alesaggio a passaggio pieno del tubo, garantendo una misura estremamente accurata e rappresentativa, qualunque sia la distribuzione di acqua e petrolio nell'intera conduttura. La misurazione è di qualità fiscale, priva di deriva e con una sensibilità che raggiunge 50 ppm di acqua.
Il misuratore Roxar Watercut vanta una gamma operativa di 0-50% di watercut come standard. Se si aggiunge la funzione TopCut, la gamma operativa si estende fino al 100% di watercut. TopCut è una funzionalità software che utilizza un calcolo della densità e opera tra il 50% e il 100% di watercut, con una transizione continua.
La funzionalità AutoZero brevettata utilizza la densità in ingresso in tempo reale per compensare automaticamente le variazioni della densità del petrolio. Una densità in ingresso, in genere ottenuta con un misuratore a effetto Coriolis o un densitometro, viene utilizzata per la creazione della compensazione dinamica. Questo può essere necessario, ad esempio, per il rotational well testing poiché la funzionalità AutoZero offre all'operatore una certezza aggiuntiva.

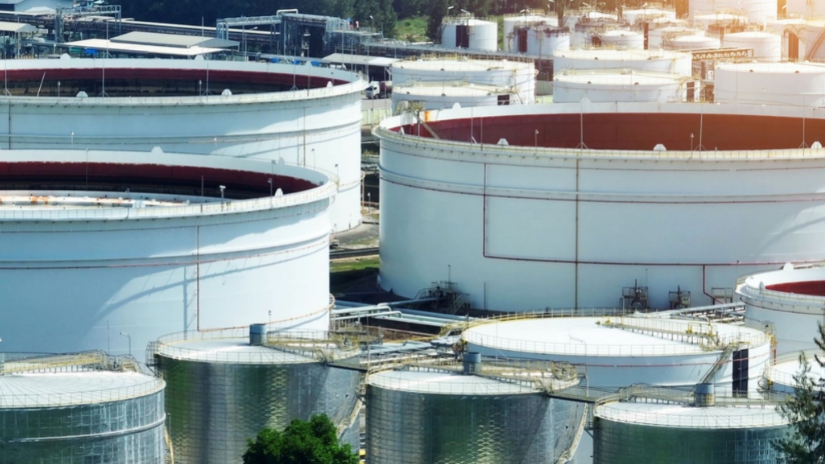

Oltre al watercut volumetrico nelle condizioni di misura, la disponibilità della contrazione del petrolio in aggiunta alla densità del petrolio in ingresso consente a questa funzione di fornire il watercut in base alla massa. I risultati basati sulla massa garantiscono essenzialmente che l'operatore ottenga una misura rappresentativa che può essere applicata anche ai serbatoi di stoccaggio e una misura finale indipendente dalla temperatura.
Il Roxar Watercut è in grado di scattare un'istantanea delle condizioni e delle misure quando richiesto, per acquisire lo stato del materiale nel momento in cui viene prelevato un campione. In tal modo si supporta la calibrazione in base ai campioni, una volta completata l'analisi di laboratorio, per garantire un confronto tra i momenti corretti. È possibile installare una cassetta di prelievo campioni, per semplificare il processo con la semplice pressione di un pulsante sul campo.
Caso di studio
Un sistema di misura in massa e watercut è stato installato presso una grande raffineria a Tianjin, in Cina. La raffineria ora gode di una visibilità completa sulla qualità del greggio in ingresso, che migliora l'affidabilità dei processi, nonché l'affidabilità e l'integrità delle apparecchiature meccaniche.
The Roxar Watercut Meter is a highly sensitive, full-bore instrument using advanced microwave resonance technology. Trusted globally in demanding onshore and offshore environments, it excels in water cut measurement across various applications, including oil outlets, pipelines, and refineries.
From water cut measurement on the oil outlet of a three phase separator to allocation or fiscal measurement at an oil pipeline, or at a desalter inlet in a refinery, or even fiscal quality measurement at a refined pipeline, the field proven Roxar Watercut Meter will provide the measurement you need.
The Roxar Watercut meter comes with the latest ATEX or IECEX approvals. ATEX is the preferred European standard, while IECEX is widely recognized internationally.
Watercut meters typically measure up to 50% water content. The Top Cut function allows for measurements beyond this range using density calculations, sourced from a densitometer or coriolis meter.
The updated Roxar Watercut Meter features dual power supply options (100-240V AC and 24V DC), eliminating the need for converters. With internal modules for analogue inputs and outputs, integration is now simpler than ever.
Explore the enhanced versatility of the Roxar Watercut Meter with the TopCut feature, expanding its range from 0-50% to an impressive 0-100% water cut, perfect for applications requiring a broader range.
The Roxar Watercut Meter is a highly sensitive, full-bore instrument using advanced microwave resonance technology. Trusted globally in demanding onshore and offshore environments, it excels in water cut measurement across various applications, including oil outlets, pipelines, and refineries.
From water cut measurement on the oil outlet of a three phase separator to allocation or fiscal measurement at an oil pipeline, or at a desalter inlet in a refinery, or even fiscal quality measurement at a refined pipeline, the field proven Roxar Watercut Meter will provide the measurement you need.
The Roxar Watercut meter comes with the latest ATEX or IECEX approvals. ATEX is the preferred European standard, while IECEX is widely recognized internationally.
Watercut meters typically measure up to 50% water content. The Top Cut function allows for measurements beyond this range using density calculations, sourced from a densitometer or coriolis meter.
The updated Roxar Watercut Meter features dual power supply options (100-240V AC and 24V DC), eliminating the need for converters. With internal modules for analogue inputs and outputs, integration is now simpler than ever.
Explore the enhanced versatility of the Roxar Watercut Meter with the TopCut feature, expanding its range from 0-50% to an impressive 0-100% water cut, perfect for applications requiring a broader range.
Domande frequenti
Il misuratore Roxar Watercut fa parte della gamma di misuratori di Emerson. Esegue misure watercut in modo costante e a passaggio pieno utilizzando la tecnologia di risonanza a microonde. La misura è di qualità fiscale, priva di deriva e con una sensibilità che raggiunge 50 ppm di acqua.
Il misuratore Roxar Watercut utilizza un'esclusiva tecnologia di risonanza a microonde. Questa misura chiave viene eseguita attraverso l'alesaggio a passaggio pieno del tubo, garantendo una misura estremamente accurata e rappresentativa, qualunque sia la distribuzione di acqua e petrolio nell'intera conduttura. La misurazione è di qualità fiscale, priva di deriva e con una sensibilità che raggiunge 50 ppm di acqua.
Il misuratore Roxar Watercut viene utilizzato in diverse applicazioni, tra cui nel segmento a monte: monitoraggio del ramo di petrolio dei separatori trifase e del ramo del liquido dei separatori bifase, nel segmento midstream: per le misure fiscali e durante il carico per il trasporto e nel segmento a valle: per lo scarico presso le raffinerie e per la misura della qualità fiscale nelle condutture del raffinato.
L'accumulo di cera e incrostazioni influisce sulle prestazioni del misuratore. Se sono presenti incrostazioni o cera, è possibile eseguire una calibrazione in linea per applicare una correzione dell'impatto causato dallo strato di materiale sulle misure. Questa è una buona soluzione fino alla successiva pulizia del misuratore programmata. Se si prevede che l'accumulo di materiale si ripeterà, è consigliabile l'utilizzo di inibitori chimici.
In generale, è necessario che la portata sia miscelata bene per ottenere una qualità ottimale della misura. Tuttavia, il misuratore Roxar Watercut esegue 200 misure al secondo. Supponendo quindi che la portata sia miscelata in modo sufficiente da garantire che il sensore produca segnali affidabili, il misuratore sarà in grado di misurare il watercut anche in un flusso che varia rapidamente.
Il misuratore Roxar Watercut rileva la quantità di acqua e di petrolio pesante con la stessa precisione con cui misura l'acqua e il petrolio greggio. I principi adottati dal misuratore sono altrettanto idonei per le applicazioni su petrolio pesante.
Il misuratore Roxar Watercut rileva la quantità di acqua e di condensa con la stessa precisione con cui misura l'acqua e il petrolio greggio. Tuttavia, la separazione del flusso avviene in modo più rapido nel caso della condensa. È quindi opportuno tenere sempre presente tale considerazione quando si pianifica l'installazione del misuratore. Ad esempio, è preferibile evitare lunghe linee di flusso orizzontali a monte del misuratore e considerare l'installazione di un miscelatore direttamente a monte del misuratore.
È consigliabile l'installazione verticale, tuttavia è accettabile anche l'installazione orizzontale. Il flow computer deve essere installato vicino al corpo del misuratore, considerate le limitazioni imposte dalla lunghezza del cavo, in genere compresa tra 1 e 3 metri, in base alle dimensioni del misuratore. Il flusso deve essere ben miscelato, è quindi opportuno considerare questo aspetto quando si pianifica la disposizione della tubazione e il possibile uso di un miscelatore a monte del misuratore. È importante che il misuratore sia posizionato dove sussistano buone portate e turbolenze che trasportano il flusso attraverso senza hold-up o riflussi, per garantire la massima qualità delle prestazioni di misura. Il punto di campionamento deve idealmente essere vicino alla posizione del misuratore.
Sono disponibili entrambe le certificazioni ATEX e IECEx.
I consigli per la manutenzione vengono formulati in modo specifico per i clienti, in base ai requisiti e alle necessità dello strumento di misura del singolo cliente, per garantire che Emerson possa supportare in modo costante gli obiettivi dei clienti. In generale è consigliabile fissare una visita di assistenza annuale per la risoluzione dei problemi e la manutenzione del misuratore. In caso di problemi Emerson mette a disposizione dei clienti in tutto il mondo tecnici dell'assistenza specializzati, pronti a fornire assistenza rapida. Inoltre, è disponibile un'opzione di supporto helpdesk da remoto, che costituisce un meccanismo rapido di assistenza tecnica da parte degli specialisti dei prodotti Emerson e dei tecnici di assistenza senior. In tal modo si aiuta anche a ottimizzare l'efficienza in loco, con un approccio molto chiaro e mirato.
Il misuratore Roxar Watercut è progettato per una manutenzione minima, senza parti in movimento e un approccio di misurazione senza derive. Il design a passaggio pieno riduce l'impatto di incrostazioni e cera rispetto a un design a sonda e il misuratore Roxar Watercut non richiede la calibrazione dinamica per la configurazione o per ottenere prestazioni elevate e costanti. Il misuratore Roxar Watercut è quindi uno strumento Emerson a manutenzione ridotta.
L'aspetto più importante è garantire che il campione manuale sia quanto più rappresentativo possibile. A tal fine, il punto di campionamento deve essere quanto più vicino possibile al misuratore di Roxar Watercut e il campione deve essere prelevato in un momento in cui le letture del misuratore Roxar riflettono condizioni di flusso stabili.
