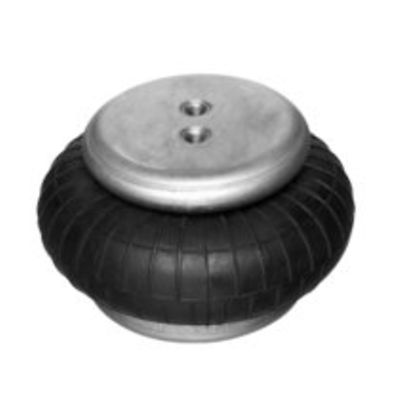

AVENTICS™ Serie BCP 1923061000

Soffietto

a 1 soffietto

Tipo

Cilindro a soffietto con coperchio

Principio attivo

A semplice effetto, asta arretrata senza pressione

Raccordo aria compressa

G 3/4

Diametro del coperchio

141 mm

Angolo di ribaltamento consentito max.

15 °

Corsa effettiva max.

79 mm

Spazio di montaggio radiale min.

245 mm

Altezza di montaggio, min.

51 mm

Altezza di montaggio, max.

130 mm

forza min.

6900 N

forza max.

14700 N

Pressione di esercizio min.

0 bar

Pressione di esercizio max

8 bar

Temperatura ambiente min.

-40 °C

Temperatura ambiente max.

70 °C

Fluido

Aria compressa

Durata ridotta in caso di temperatura superiore a

50 °C

Pressione per determinare le forze del pistone

6 bar

Peso

1.9 kg

Materiale soffietto

gomma naturale / gomma butadiene

materiale coperchio

Acciaio, cromato

Superficie Coperchio

zincato
