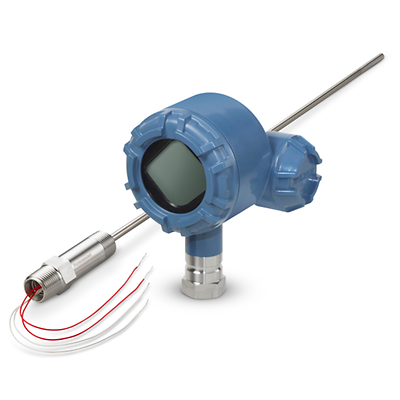

Rosemount-K-214C Sensor and 248 Wireless Transmitter

Sensore di temperatura 214C RTD e trasmettitore di temperatura wireless 248 Rosemount™

Specifiche

Sensore di temperatura a termoresistenza RTD 214C Rosemount™
Campo di temperatura
Per l’elemento a cavo avvolto, spostamento massimo della resistenza nel punto di congelamento a 0,05 °C (0,020 ) a seguito di vibrazione a 1 g compresa tra 20 e 500 Hz per 150 ore secondo IEC 60751:2008
Conduttori
Conduttore 24 AWG, isolamento in FEP; codificati a colori secondo IEC 60751.
Costante di tempo/risposta
10,8 secondi max necessari per raggiungere una risposta del sensore del 50% quando testato in acqua corrente secondo IEC 60751:2008
Stabilità
Spostamento massimo della resistenza nel punto di congelamento di ±0,15 °C (0,059 ) dopo 1.000 ore alla temperatura massima specificata quando misurata secondo i metodi definiti in IEC 60751:2008
Resistenza d'isolamento
Resistenza d’isolamento minima di 1.000 MΩ misurata a 500 V c.c. e a temperatura ambiente
Opzioni di calibrazione
IEC 751 Classe A o B; calibrazione a punto singolo; programma di calibrazione o intervallo di calibrazione specificato dal cliente, entrambi con costanti Callendar-Van Dusen
Trasmettitore di temperatura wireless Rosemount™ 248
Ingresso
Funzionalità di sensore singolo con ingressi sensore universali (termoresistenza RTD, T/C, mV, ohm).
Segnale di uscita
Protocollo WirelessHART®
Custodia
Montaggio sul campo
Display/Interfaccia
Ampio display LCD
Diagnostica
Diagnostica di base comprendente diagnostica sensore aperto/cortocircuito
Opzioni di calibrazione
Corrispondenza sensore-trasmettitore (costanti di Callendar Van Dusen), taratura a 5 punti
Certificazioni/Approvazioni
Aree pericolose, tipo marittimo, per un elenco esaustivo delle certificazioni vedere le specifiche complete.
Velocità di aggiornamento
Selezionabile dall'utente, da 1 s a 60 min.
Durata del modulo di alimentazione
Durata fino a 10 anni, sostituibile sul campo (ordinare separatamente)
Tipo di antenna
Interni

Funzionalità

Sensore di temperatura a termoresistenza RTD 214C Rosemount™
  • L’RTD Pt-100 a elemento singolo o doppio con design con film sottile o cavo avvolto soddisfa vari requisiti applicativi
  • Sensore con film sottile progettato per sopportare applicazioni in cantiere a elevate vibrazioni
  • Design con cavo avvolto per applicazioni che richiedono un’accuratezza elevata, elementi doppi e/o sono soggette ad alte temperature
  • Rileva una vasta gamma di temperature, da –196 a 600 °C (da –321 a 1.112 °F), per offrire flessibilità nelle applicazioni
  • Le costanti Callendar-Van Dusen consentono la corrispondenza trasmettitore-sensore e offrono il massimo livello di accuratezza
  • L’accuratezza di Classe A opzionale assicura che punti di misurazione della temperatura critici soddisfino gli standard di tolleranza e accuratezza
  • Il design adattabile con numerose opzioni di custodie e teste di connessione risponde alle esigenze applicative in evoluzione
  • Include stili di montaggio caricati a molla o caricati a molla compatti, per un’adattabilità ottimale
  • Le certificazioni per l’America del Nord soddisfano i requisiti previsti per le aree pericolose
Trasmettitore di temperatura wireless Rosemount™ 248
  • La tecnologia WirelessHART® è sicura, poco costosa e garantisce >99% di affidabilità dei dati
  • Progettato con un'antenna interna per un design leggero e compatto
  • La custodia in polimero a lunga durata offre una maggiore resistenza agli ambienti di processo
  • Il display LCD elabora variabili, unità, percentuali di gamma e diagnostica per una maggiore visibilità del processo
  • Il modulo SmartPower™ offre un funzionamento senza manutenzione fino a 10 anni e la sostituzione in campo senza rimozione del trasmettitore
  • L'installazione semplificata consente una rapida strumentazione dei punti di misurazione senza il costo del cablaggio elettrico
  • I pannelli di controllo offrono un'interfaccia semplice per la configurazione del dispositivo e la risoluzione dei problemi di diagnostica semplificate.
  • L'adattamento del sensore al trasmettitore Callendar-Van Dusen riduce l'errore di misura totale
