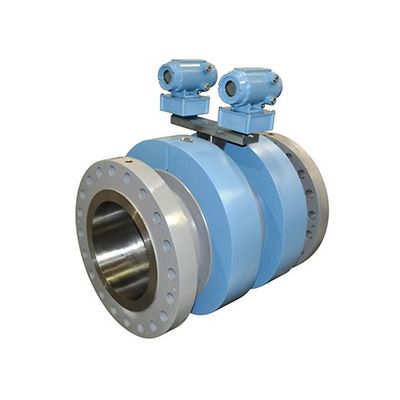

Rosemount-USM341712 Gas Ultrasonic Flow Meter-12 Inch

Indicatore di portata a ultrasuoni a gas Rosemount™ USM341712 Senior Sonic - 4+4 percorsi - USM ridondante - 12"

Configura
Calcola diametro del tubo
Ulteriori informazioni
Aggiungi a spazio di lavoro

Descrizione del prodotto

I misuratori di portata offrono accuratezza di misura ed affidabilità eccezionali per la misura fiscale, unendo in un solo strumento la potenza e le prestazioni di un indicatore a quattro percorsi Rosemount, collaudato sul campo e progettato da British Gas (OIML R137 1 e 2 Classe di accuratezza 0,5) con un secondo indicatore di controllo a riflessione in un unico corpo.

Specifiche

Accuratezza
±0,05% di lettura relativa sull’intera gamma di calibrazione del flusso
Ripetibilità
±0,05% di lettura per 5 - 100 fps (1,5 - 30,5 m/s)
Velocità
Nominale da 0 a 30 m/s (da 0 a 100 fps) con prestazioni overrange superiori a 38 m/s (125 fps) per alcuni diametri
Intervallo di temperatura di esercizio
Trasduttori T-21: da -20 °C a +100 °C (da -4 °F a +212 °F)
Trasduttori T-22: da -50 °C a +100 °C (da -58 °F a +212 °F
Intervallo di pressione di esercizio
Trasduttori T-21/T-22: da 689 a 27.579 kPag (da 100 a 4.000 psig)
Trasduttori T-21/T-22: pressione di esercizio minima disponibile 345 kPag (50 psig) con Qmax ridotto
Trasduttori T-22: da 0 a 689 kPag (da 0 a 100 psig) sono necessari supporti isolati per il trasduttore
Materiali
Acciaio al carbonio e acciaio inossidabile

Funzionalità

  • Rilevamento più rapido della perturbazione del flusso con la sincronizzazione del trasduttore brevettata che previene interferenza e rumore
  • Avvisi di processo che aiutano a identificare accumuli, liquidi, blocchi e alterazioni della qualità dei gas, per ridurre al minimo l'incertezza di misura
  • Risoluzione dei problemi più rapida con la vista 3D del profilo di flusso che indica turbolenza, flusso trasversale, asimmetria e corrente turbolenta
  • Riduzione degli errori manuali con i calcoli automatici di Comprimibilità AGA 8 e Velocità del suono AGA 10
  • Installazione semplificata con due misuratori in un solo corpo; non sono necessarie né linee aggiuntive né flange intermedie
  • Ottimizzazione della manutenzione, cicli di calibrazione più ampi e costi ridotti grazie al semplice monitoraggio delle prestazioni del misuratore secondo la linea di riferimento
  • I/O superiori con il nuovo modulo CPU tipo 4 con un massimo di sei uscite digitali o in frequenza
  • I/O superiori con il nuovo modulo CPU tipo 4 con un massimo di sei uscite digitali o in frequenza
