Dall'avviamento e dalla messa in servizio alla manutenzione a lungo termine dell'impianto, le valvole per GNL di Emerson sono affidabili per i progetti GNL più grandi e complessi del mondo.
Emerson è leader del mercato con il più ampio portafoglio di valvole, attuatori e regolatori con tecnologie di isolamento e controllo critiche. Con un occhio di riguardo al futuro, le soluzioni Emerson sfruttano la potenza delle innovazioni basate sui dati per ridurre le emissioni, aumentare l'affidabilità delle apparecchiature e migliorare la sicurezza dell'impianto, con conseguenti risparmi sui costi ed eccellenza operativa.

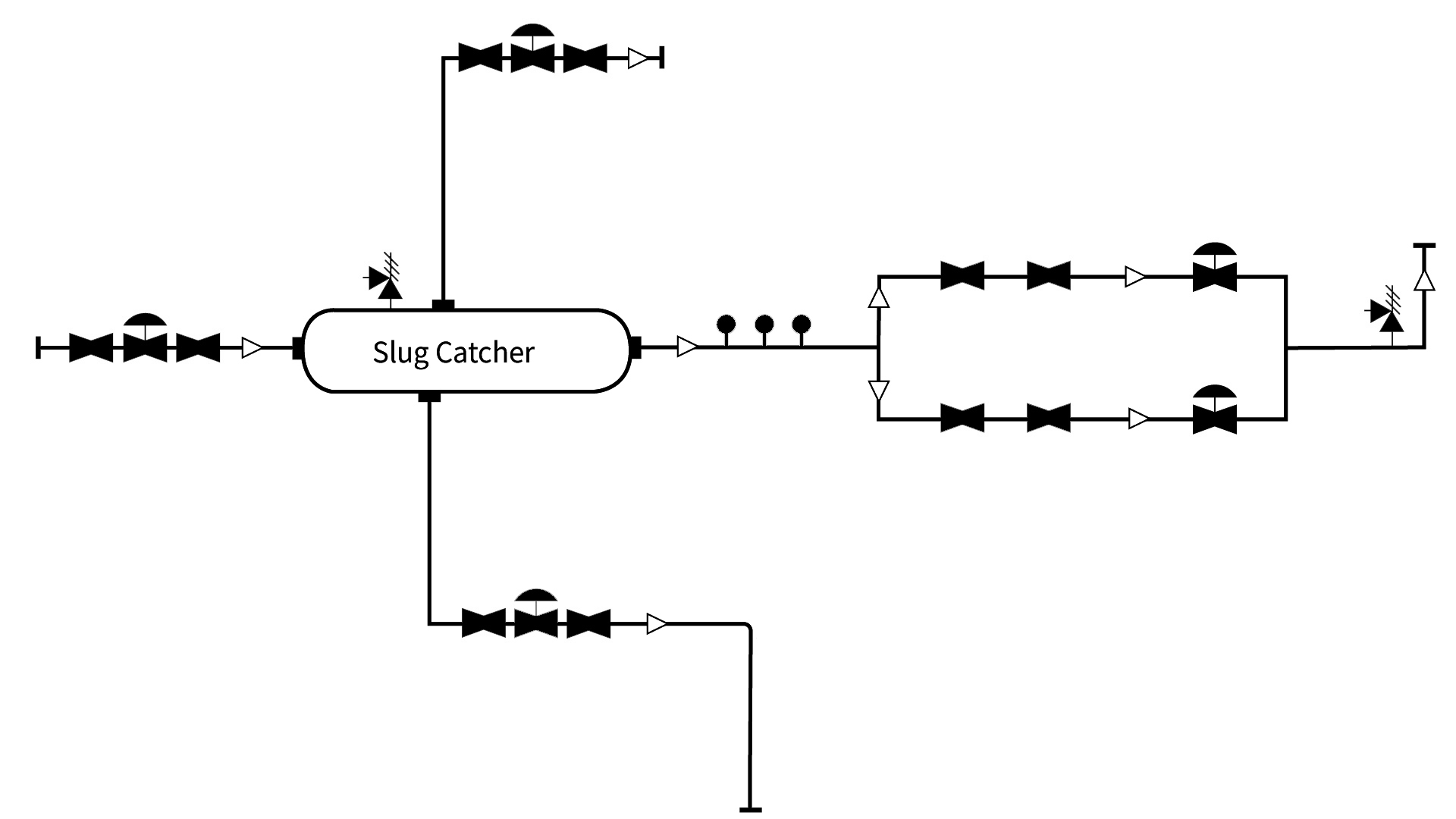

Le strutture di ricezione in ingresso eliminano i liquidi presenti nel gas di alimentazione, riducono la pressione del gasdotto e accelerano il flusso di gas nelle unità di lavorazione a valle. Un funzionamento stabile e affidabile è fondamentale per una produzione redditizia di GNL, poiché una manutenzione o un guasto imprevisti possono comportare penali significative.
Il nostro valore:
Valvola di scarico della pressione Fisher™
Fornisce una portata adeguata all'impianto.
Valvola d'ingresso per Slug Catcher Fisher™
Fornisce il taglio finale della pressione prima che il fluido entri nel raccoglitore e avvii la separazione.
Valvole di isolamento del gas di alimentazione KTM™
Isolate il gas di alimentazione in modo affidabile con soluzioni di valvole completamente progettate e automatizzate.
Valvola di sicurezza Anderson Greenwood
Assicurati che il filtro antisporco abbia una protezione contro la sovrapressione senza perdite o fuoriuscita di liquido.
Valvole Vanessa™ a triplo offset per sistemi di emergenza
Grazie alla rotazione senza sfregamento di un quarto di giro, Vanessa™ TOV è in grado di aprirsi/chiudersi in tempi estremamente brevi, a fronte di una coppia di funzionamento estremamente ridotta. L'asimmetria di Vanessa™ TOV determina un comportamento diverso a seconda dell'installazione. Questo rende più affidabile l'intera soluzione della valvola attuata.
Attuatori Bettis™ e Biffi™ per funzioni di arresto di emergenza
Garantite una chiusura ermetica costante nelle applicazioni critiche di arresto di emergenza (ESD) con soluzioni autonome elettroidrauliche, elettriche a prova di guasto e ad azione rapida.
Regolatore digitale di valvole Fisher™ FIELDVUE™ DVC7K
Analizzare i dati in tempo reale per valutare le prestazioni e l'affidabilità, consentendo al funzionamento di avvicinarsi al setpoint.

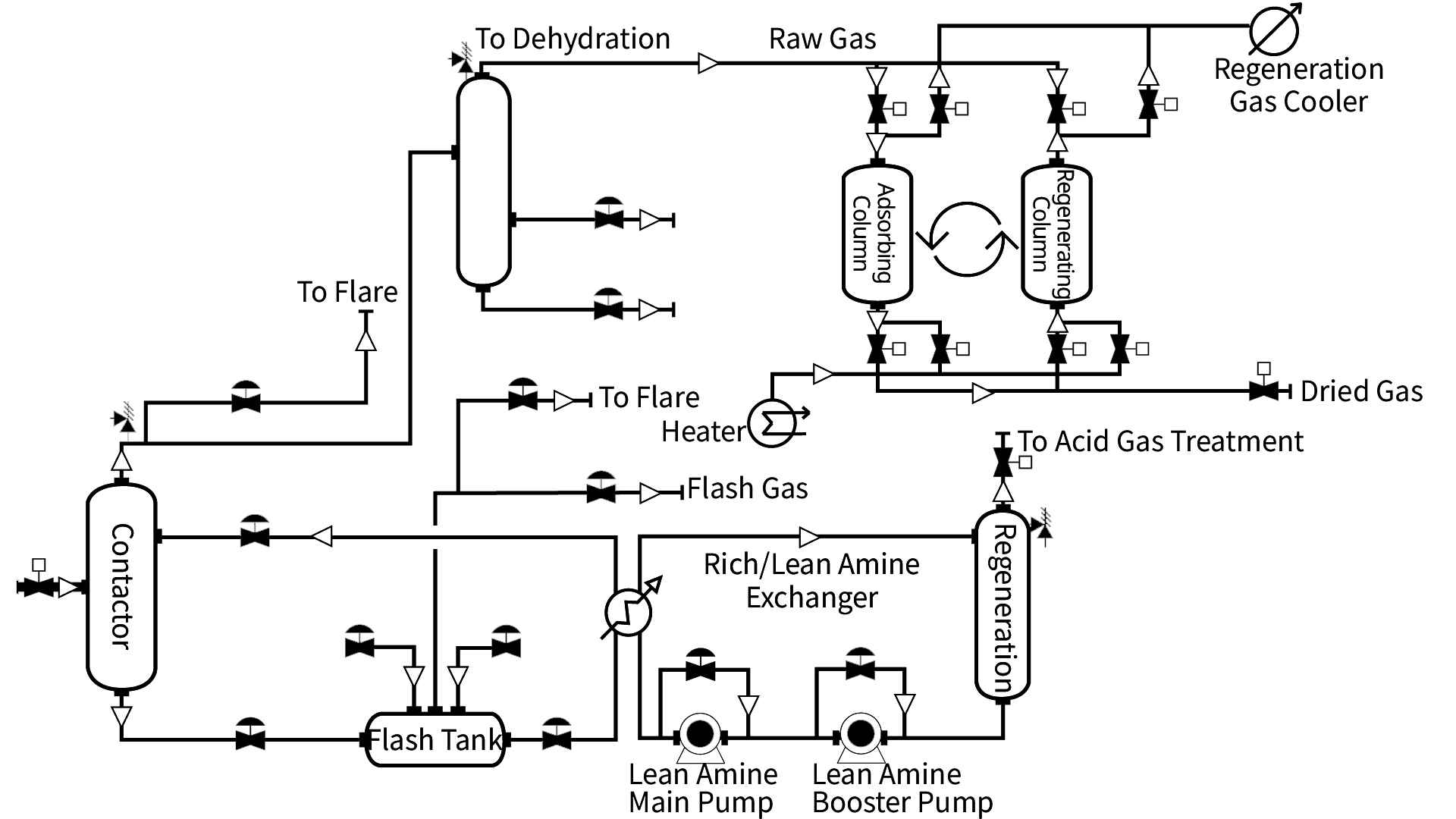

L'unità di rimozione dei gas acidi riduce la concentrazione di idrogeno solforato (H2S) e di anidride carbonica (CO2) presenti nel gas di alimentazione attraverso un trattamento amminico o un processo di addolcimento. L'unità di disidratazione rimuove quindi l'umidità dal gas dolce per evitare il dropout e la formazione di idrati in condizioni criogeniche a valle.
Il nostro valore:
Valvola di scarico per ammina ricca Fisher
Regolare il livello della soluzione amminica ricca che si accumula sul fondo del recipiente del contattore.
Valvole Vanessa™ a triplo offset per disidratazione o setaccio molecolare
Le valvole di isolamento tradizionali hanno prestazioni superiori grazie a una maggiore durata, affidabilità e costi di gestione inferiori.
Valvole di disidratazione o di commutazione del setaccio molecolare AEV
Rivoluziona il modo di concepire le valvole a sfera nell'isolamento dei vostri processi di servizio severi.
Valvola di riciclo della pompa dell'ammina Fisher™
Controllare con precisione il flusso di mandata della pompa che si dirige verso il lato di aspirazione della pompa all'interno dell'unità di rimozione dei gas acidi.
Attuatori Bettis™ e Biffi
Opera costantemente in ambienti difficili, ostili e quando l'energia è messa a dura prova.

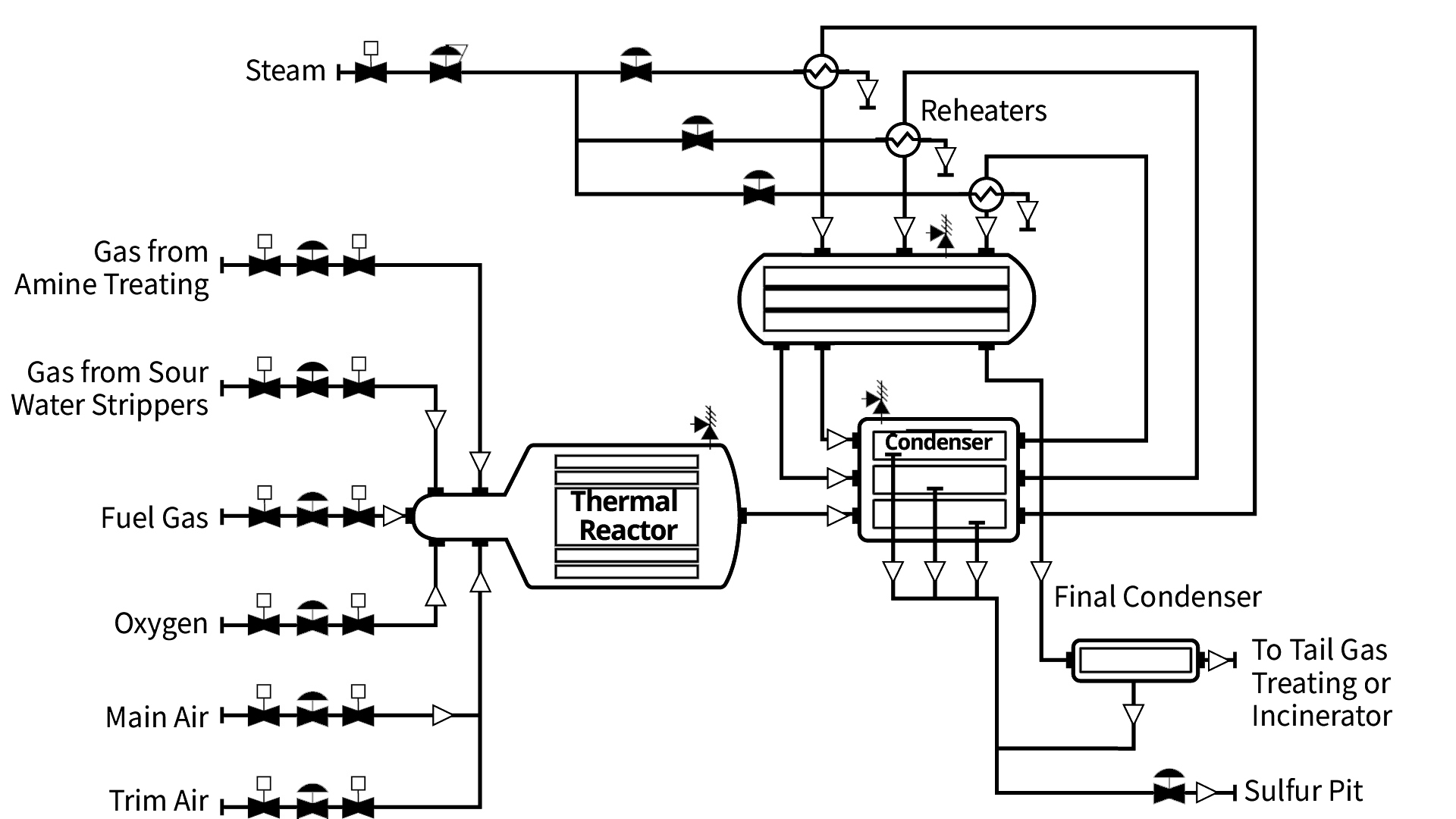

Uno sbilanciamento dell'aria di combustione nelle unità di recupero dello zolfo può portare a un eccesso di idrogeno solforato o di anidride solforosa nel gas di coda, causando potenzialmente l'arresto dell'intero impianto GNL. La corrosione rappresenta una sfida continua in questo contesto. Inoltre, la produzione complessiva può risentirne se lo zolfo rimosso non può essere trattato completamente.
Il nostro valore:
Valvola Fisher™ per gas acido da ammina
Gestite efficacemente i processi altamente solforici, come il trasporto di gas acido al reattore termico, con materiali resistenti e conformi alla normativa NACE.
Valvola del sistema di acqua acida Fisher™ (SWS)
Spostare il gas acido dagli stripper dell'acqua acida in modo efficiente ed evitare i costosi effetti dei danni alla valvola dello zolfo.
Valvole Vanessa™ a triplo offset per l'unità di recupero dello zolfo
Soluzioni per valvole on/off o di bypass dotate di camicia termica, flussaggio dei cuscinetti e selezione di materiali specifici per proteggere dalla perdita termica, dalla solidificazione del fluido e dalla corrosione.
Soluzioni per il livellamento e la regolazione delle caldaie Yarway
Garantire prestazioni ottimizzate della caldaia e la produzione di vapore rimuovendo i sedimenti, controllando l'aumento del livello della caldaia e gestendo il livello del liquido.
Valvola di sfiato a molla diretta Crosby
Proteggere da eventi di sovrapressione per evitare interruzioni di processo e ridurre i rischi per il personale.

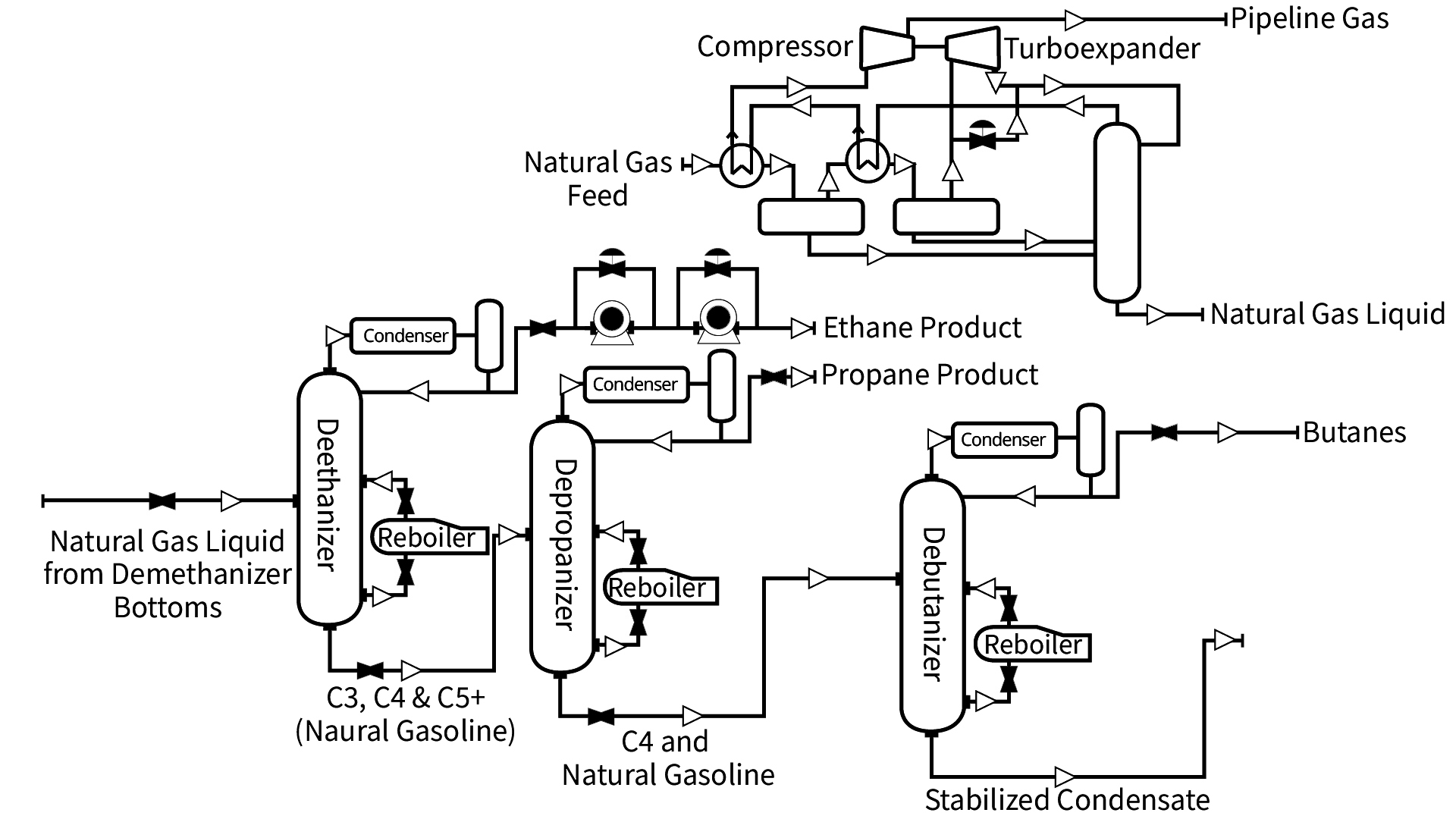

Il processo di frazionamento separa un flusso grezzo di liquidi misti di gas naturale (NGL), tipicamente composto da etano, propano e butano, in componenti di idrocarburi primari. Il processo avviene in più fasi, con l'ebollizione degli idrocarburi dal flusso misto e il recupero del flusso di prodotti puri tramite un condensatore in testa, in base alla domanda e all'economia regionale.
Il nostro valore:
Valvola di ricircolo della pompa ausiliaria Fisher™
Riciclare il flusso attraverso la pompa di rilancio dell'etano quando necessario per evitare danni da cavitazione.
Valvola di bypass dell'espansore Fisher™
Consente un avvio e uno spegnimento efficiente del turboespansore e lo protegge in caso di anomalie del sistema.
Valvole Vanessa™ a triplo offset
Isolate le linee di ingresso e di uscita delle unità di frazionamento con soluzioni di isolamento completamente progettate e automatizzate.
Valvole di isolamento AEV
Isolare il ribollitore in tutta sicurezza per le ispezioni e le riparazioni programmate.
Attuatori Bettis™ e Biffi™ per funzioni di arresto di emergenza
Garantite una chiusura ermetica costante nelle applicazioni critiche di arresto di emergenza (ESD) con soluzioni autonome elettroidrauliche, elettriche a prova di guasto e ad azione rapida.
Valvola di protezione contro la sovrapressione Fisher™
Interrompere il flusso di un gas pericoloso al rilevamento di un evento pericoloso.
Regolatore digitale di valvole Fisher™ FIELDVUE™ DVC7K
Analizzare i dati in tempo reale per valutare le prestazioni e l'affidabilità, consentendo al funzionamento di avvicinarsi al setpoint.

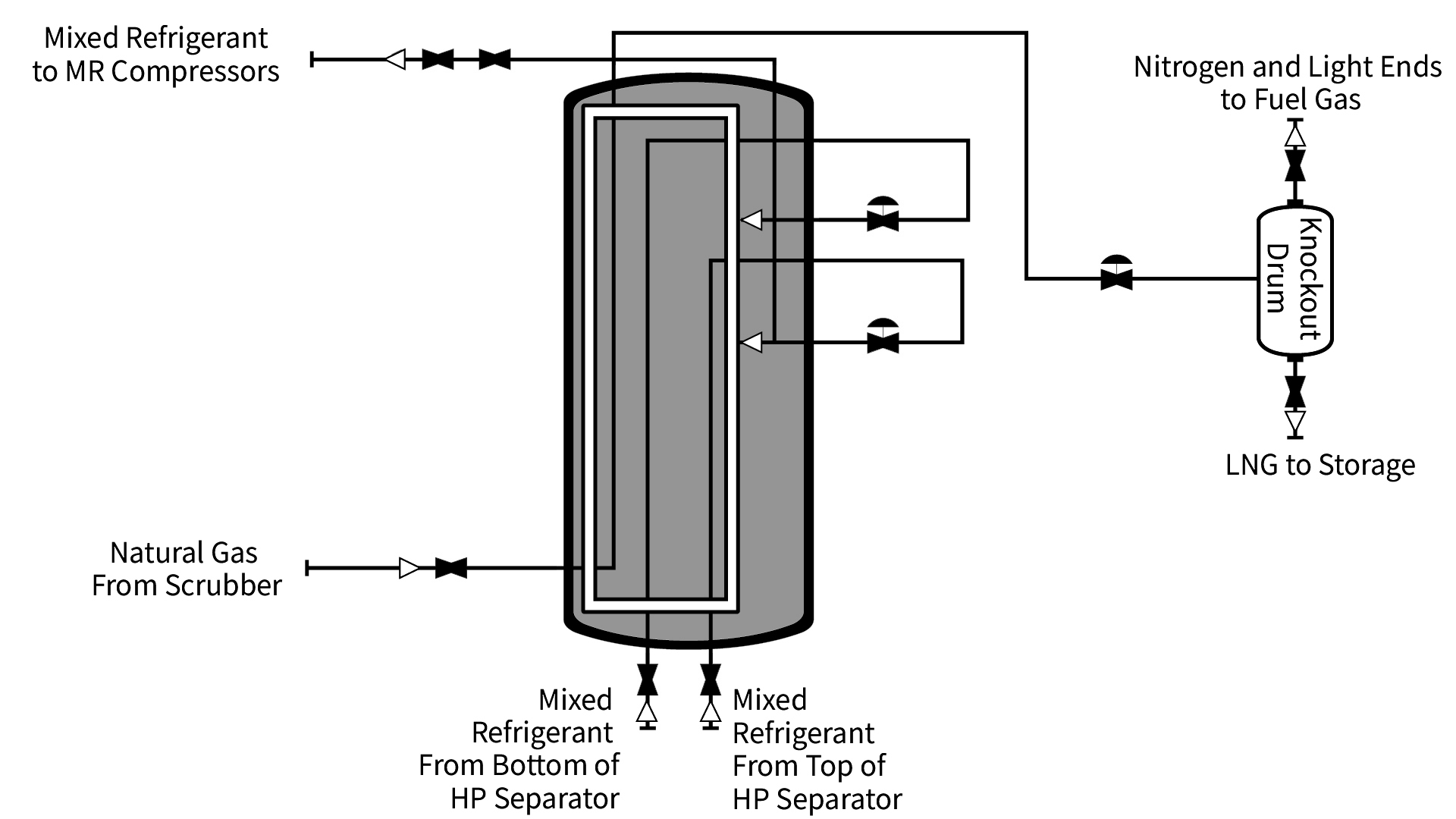

Lo scambiatore di calore criogenico principale (MCHE) è il cuore dell'impianto di liquefazione. Liquefa il gas naturale e lo sottoraffredda. L'MCHE è composto da un gran numero di fasci di tubi avvolti a spirale. Quando il gas di alimentazione esce dalla parte superiore dell'MCHE, è stato trasformato in liquido, poiché la temperatura è stata ridotta a circa -146°C (-231°F).
Il nostro valore:
Valvola Fisher™ Joule-Thomson
Utilizzare la caduta di pressione per ottenere il raffreddamento di liquidi, gas o fluidi multifase.
Valvole Vanessa™ a triplo offset Configurazione criogenica
La tenuta, l'operatività e la richiesta di coppia non sono influenzate dalle condizioni criogeniche e dalle forti fluttuazioni di temperatura.
Valvola di temperatura per GNL Fisher™
Controllare la temperatura del GNL in uscita dallo scambiatore di calore principale.
Valvola a C criogenica AEV ²XC™
Isolamento della coppia ineguagliabile, con sicurezza, affidabilità e prestazioni migliorate.
Attuatori Bettis™ e Biffi™ per funzioni di arresto di emergenza
Garantite una chiusura ermetica costante nelle applicazioni critiche di arresto di emergenza (ESD) con soluzioni elettriche di sicurezza e ad azione rapida.
Valvole di isolamento criogenico automatiche AEV
Assicurano una chiusura ermetica costante nonostante le variazioni di temperatura e pressione.
Regolatore digitale di valvole Fisher™ FIELDVUE™ DVC7K
Analizzare i dati in tempo reale per valutare le prestazioni e l'affidabilità, consentendo al funzionamento di avvicinarsi al setpoint.

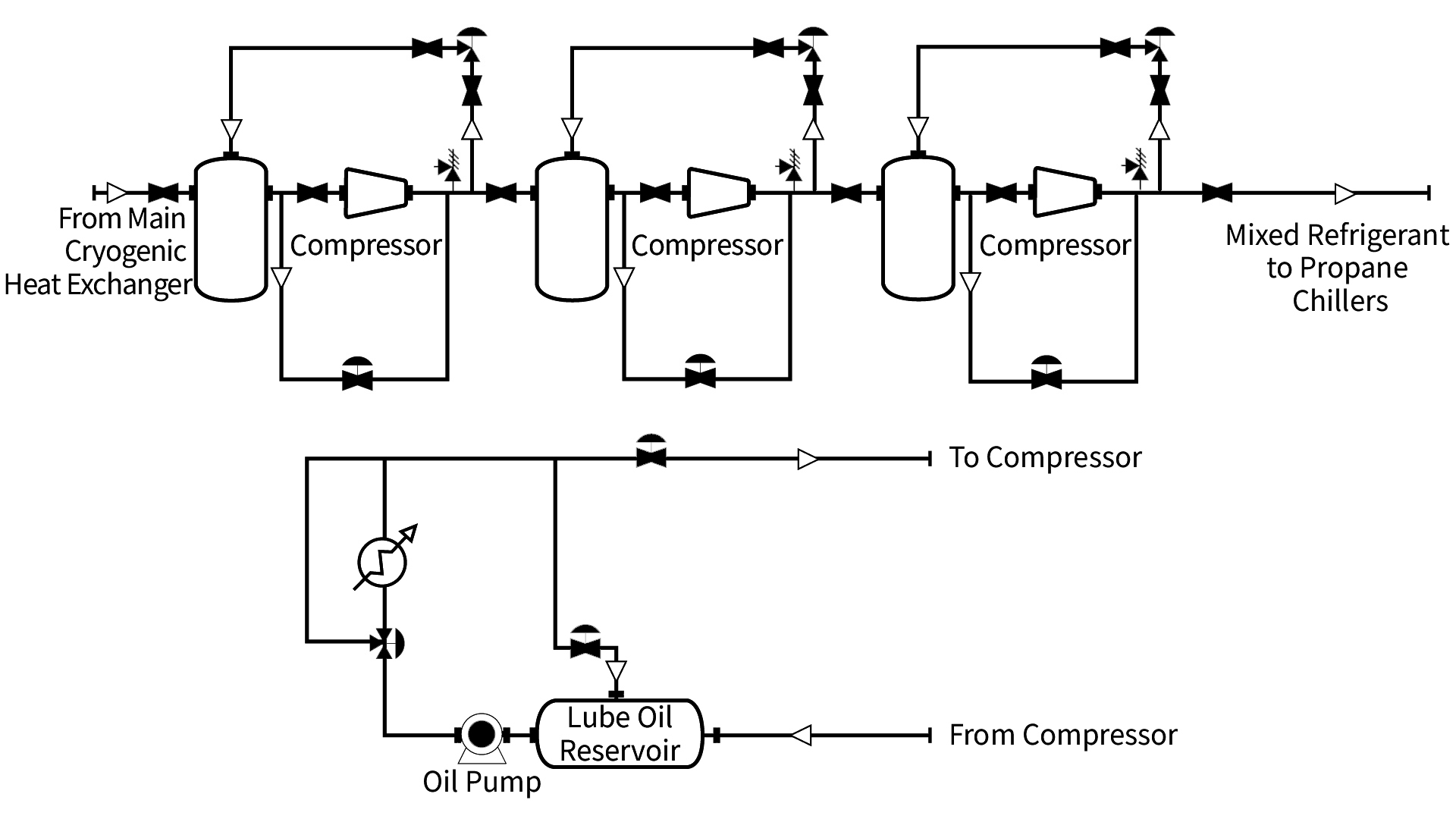

I compressori centrifughi sono essenziali per il processo di liquefazione del gas, in quanto forniscono una compressione a più stadi dei refrigeranti per trasformare il gas naturale allo stato liquido per lo stoccaggio e il trasporto e supportano la produzione ininterrotta di GNL.
Il nostro valore:
Valvola anti-surge per compressori ottimizzati Fisher™ e accessori
Proteggete i vostri compressori critici e costosi da un evento di sovratensione dannoso con un pacchetto completo di valvole anti-surge ottimizzate che fornisce guadagni più elevati, una risposta precisa e una notevole stabilità.
Valvola di bypass a caldo Fisher™
Il riciclo del gas intorno all'intero gruppo di compressori è un elemento di sicurezza per evitare che si spengano.
Valvola di temperatura a 3 vie Fisher™
Mantenere la temperatura adeguata dell'olio lubrificante.
Valvola di protezione contro la sovrapressione Fisher™
Interrompere il flusso di un gas pericoloso al rilevamento di un evento pericoloso.
Valvola di protezione da sovrapressione Anderson Greenwood
Fornire una protezione contro la sovrapressione alle uscite del compressore con un prodotto progettato per ridurre al minimo i rilievi fastidiosi.
Valvole Vanessa™ a triplo offset
Le valvole di isolamento tradizionali hanno prestazioni superiori grazie a una maggiore durata, affidabilità e costi di gestione inferiori.
Valvole di isolamento criogenico automatiche AEV
Assicurano una chiusura ermetica costante nonostante le variazioni di temperatura e pressione.
Attuatori Bettis™ e Biffi
Opera costantemente in ambienti difficili, ostili e quando l'energia è messa a dura prova.

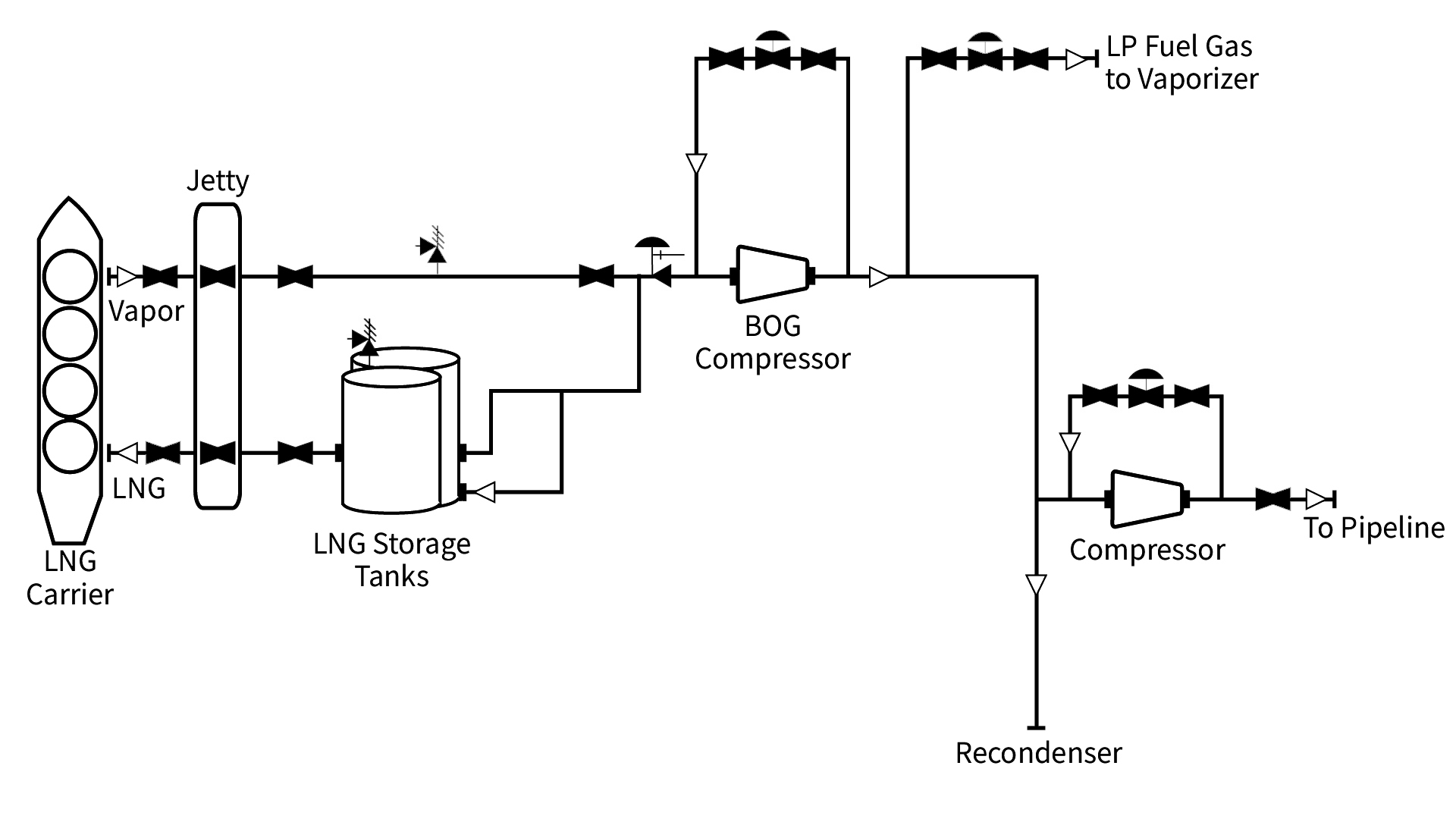

In genere, vengono utilizzati due o più serbatoi fuori terra per ricevere il GNL. Il gas di scarico (BOG) prodotto nei serbatoi e nelle linee di GNL dal trasferimento di calore viene compresso e liquefatto in un riconservatore per evitare il flaring o lo sfiato e ridurre al minimo l'impatto ambientale .
Il nostro valore:
Valvole Vanessa™ a triplo offset Configurazione criogenica
Combinano la migliore riduzione dell'ingombro e del costo totale di proprietà con prestazioni superiori in condizioni criogeniche.
Valvola anti-surge per compressori a gas Fisher™ Boil-Off
Proteggete il compressore da eventi di sovralimentazione dannosi con una risposta rapida e precisa della valvola per riciclare immediatamente il flusso di scarico.
Iniettore GNL Fisher™
Iniettare LNG nel gas per raffreddarlo.
Valvole criogeniche automatiche e saldate AEV
Garantiscono una chiusura sicura e senza perdite in operazioni di molo impegnative, compresi l'isolamento, la modulazione del flusso e l'arresto di emergenza.
Valvola di sicurezza Anderson Greenwood™
Proteggono il serbatoio di stoccaggio del GNL da scenari di sovrapressione e vuoto, eliminando le perdite durante il funzionamento.
Arresto di detonazione Enardo
Proteggono dall'accensione dei vapori riducendo la temperatura e la quantità di moto della fiamma.
Attuatori Bettis™ e Biffi
Garantite una chiusura ermetica costante nelle applicazioni critiche di emergenza con soluzioni elettriche a prova di guasto e ad azione rapida.

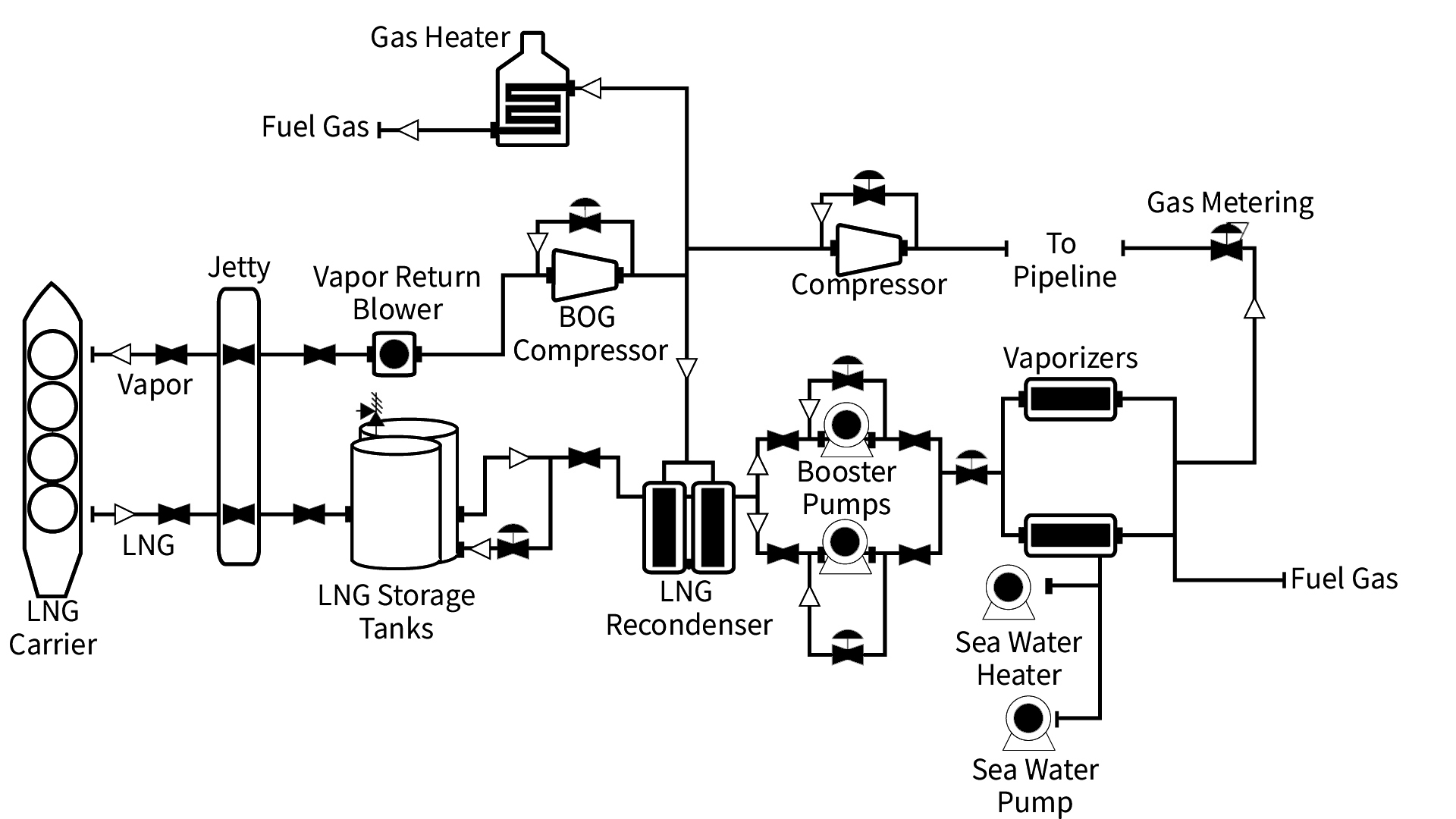

Un terminale di ricezione del GNL è il luogo in cui vengono scaricate le navi e in cui vengono utilizzati grandi serbatoi isolati per mantenere il GNL a temperatura atmosferica. Un sistema di vaporizzazione viene utilizzato per riportare il GNL allo stato gassoso prima della distribuzione attraverso un sistema di gasdotti.
Il nostro valore:
Valvole Vanessa™ a triplo offset Configurazione criogenica
La tenuta, l'operatività e la richiesta di coppia non sono influenzate dalle condizioni criogeniche e dalle forti fluttuazioni di temperatura.
Valvola a braccio di scarico AEV
Riducete al minimo il costo totale di installazione dei bracci di scarico con valvole criogeniche a tenuta zero ottimizzate per spazio e peso.
Valvole di isolamento per acqua di mare Keystone
Ottenere un isolamento intelligente e automatizzato di lunga durata in applicazioni corrosive in acqua di mare.
Valvola anti-surge del compressore Fisher™
Proteggete il compressore da eventi di sovralimentazione dannosi con una risposta rapida e precisa della valvola per riciclare immediatamente il flusso di scarico.
Valvola di sicurezza Anderson Greenwood
Riducete le penetrazioni nel serbatoio, gli scarti di prodotto e i costi di manutenzione.
Arresto di detonazione Enardo
Proteggono dall'accensione dei vapori riducendo la temperatura e la quantità di moto della fiamma.
Stazione di iniezione
Iniettare il GNL rigassificato nella rete del gas naturale con stazioni di riduzione della pressione e di misurazione.
Attuatori Bettis™ e Biffi
Garantire un'interruzione sicura in operazioni difficili. Ottenere un isolamento intelligente e automatizzato di lunga durata in applicazioni corrosive in acqua di mare.
State lanciando un nuovo progetto GNL o state affrontando problemi di manutenzione delle valvole GNL? Emerson offre soluzioni innovative e collaudate per migliorare la produzione, la sicurezza e la gestione delle emissioni delle vostre operazioni. Fateci sapere le vostre domande o i vostri dubbi e vi metteremo in contatto con uno dei nostri esperti di valvole GNL.
Domande frequenti sulle valvole per GNL
Le valvole per il GNL sono essenziali per mantenere la sicurezza negli impianti di GNL perché il gas naturale liquefatto, sia esso metano, etano, propano o butano, è altamente infiammabile. Il corretto funzionamento delle valvole è fondamentale per prevenire le perdite, controllare la pressione e gestire le situazioni di emergenza, riducendo così i rischi critici per la sicurezza.
Dall'introduzione degli impianti di GNL negli anni '30, le valvole per GNL si sono evolute per gestire treni di liquefazione significativamente più grandi. I produttori di valvole si concentrano ora sulla produzione di valvole di dimensioni maggiori, in grado di gestire pressioni elevate e di garantire il controllo della pressione, l'isolamento e le operazioni di emergenza in sicurezza, in risposta alla crescente domanda globale di GNL.
Una delle sfide principali per i produttori di valvole per GNL è lo sviluppo di valvole in grado di gestire grandi dimensioni e pressioni elevate. Queste valvole sono essenziali per il controllo dei processi, l'isolamento, le operazioni di emergenza e la protezione delle principali apparecchiature negli impianti di GNL, dove la sicurezza è un aspetto fondamentale. Emerson ha una grande esperienza nella produzione di valvole che supportano l'intera catena del valore del GNL, compresi gli impianti di liquefazione, le navi da trasporto e i terminali di rigassificazione.
Le valvole svolgono un ruolo essenziale nell'infrastruttura del GNL, facilitando l'isolamento delle apparecchiature per la manutenzione, l'accensione e lo spegnimento dei processi, la regolazione/controllo e gli arresti di emergenza. La scelta e la configurazione di una tecnologia di valvole adeguata sono fondamentali per garantire operazioni sicure, sostenibili e redditizie. Emerson offre una vasta gamma di valvole manuali e azionate per il GNL, che coprono l'intera catena di produzione e distribuzione.
Le valvole GNL in configurazione on/off possono essere azionate con sistemi pneumatici, elettrici o idraulici. Queste opzioni di azionamento consentono di controllare automaticamente le valvole, assicurando che i processi di GNL siano gestiti in modo efficiente e che le valvole possano rispondere rapidamente ai cambiamenti delle condizioni operative.
