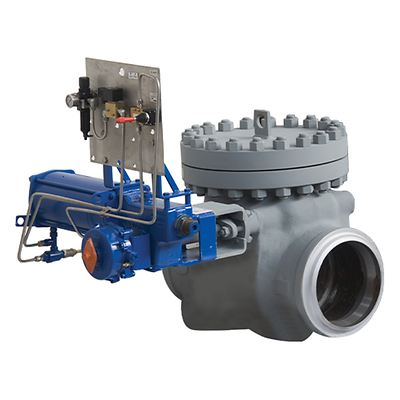

Valvole di ritegno Sempell Fasani

Descrizione del prodotto

Le valvole di ritegno a chiusura rapida vengono installate nelle tubazioni di estrazione delle turbine che forniscono vapore a riscaldatori di acqua, turbine ausiliarie e altre apparecchiature. Chiusura in meno di 1 secondo. Le valvole sono dotate di attuatori montati lateralmente e di chiusura a molla

Funzionalità

Il disco si chiude liberamente in conseguenza al flusso inverso.
Chiusura completa con disco in condizioni di assenza di flusso, garantita da uno scostamento tra la superficie della sede e la leva.
Il disco viene fornito con un dispositivo che ne impedisce la rotazione, per evitare danni causati da instabilità del flusso indotto.
Oscillazione libera del disco quando l'attuatore è in posizione aperta (cilindro pressurizzato e molla compressa).
Un design verticale della sede, un ampio angolo di apertura del disco (75°) e un design preciso della geometria interna offrono una turbolenza interna molto limitata. Il risultato è una perdita di pressione ridotta.
Durante lo scarico rapido dell'aria, la molla compressa consente la chiusura in meno di 1 secondo (la chiusura completa della sede è efficace solo quando il flusso di vapore si riduce a zero).
L'azione dell'attuatore è limitata alla prima parte della corsa, lasciando un movimento oscillatorio libero del disco di alcuni gradi quando si trova vicino alla posizione chiusa. Ciò evita possibile deformazione dovuta a shock interni ripetuti causati da chiusura forzata.
La configurazione standard dell'attuatore include: interruttori di fine corsa, manometro e filtro, valvola di scarico rapido e dispositivo di prova di chiusura locale.
Gli attuatori a un quarto di giro garantiscono condizioni di sicurezza per gli operatori.
