Votre fournisseur de confiance pour les pièces des Mod I et Mod II

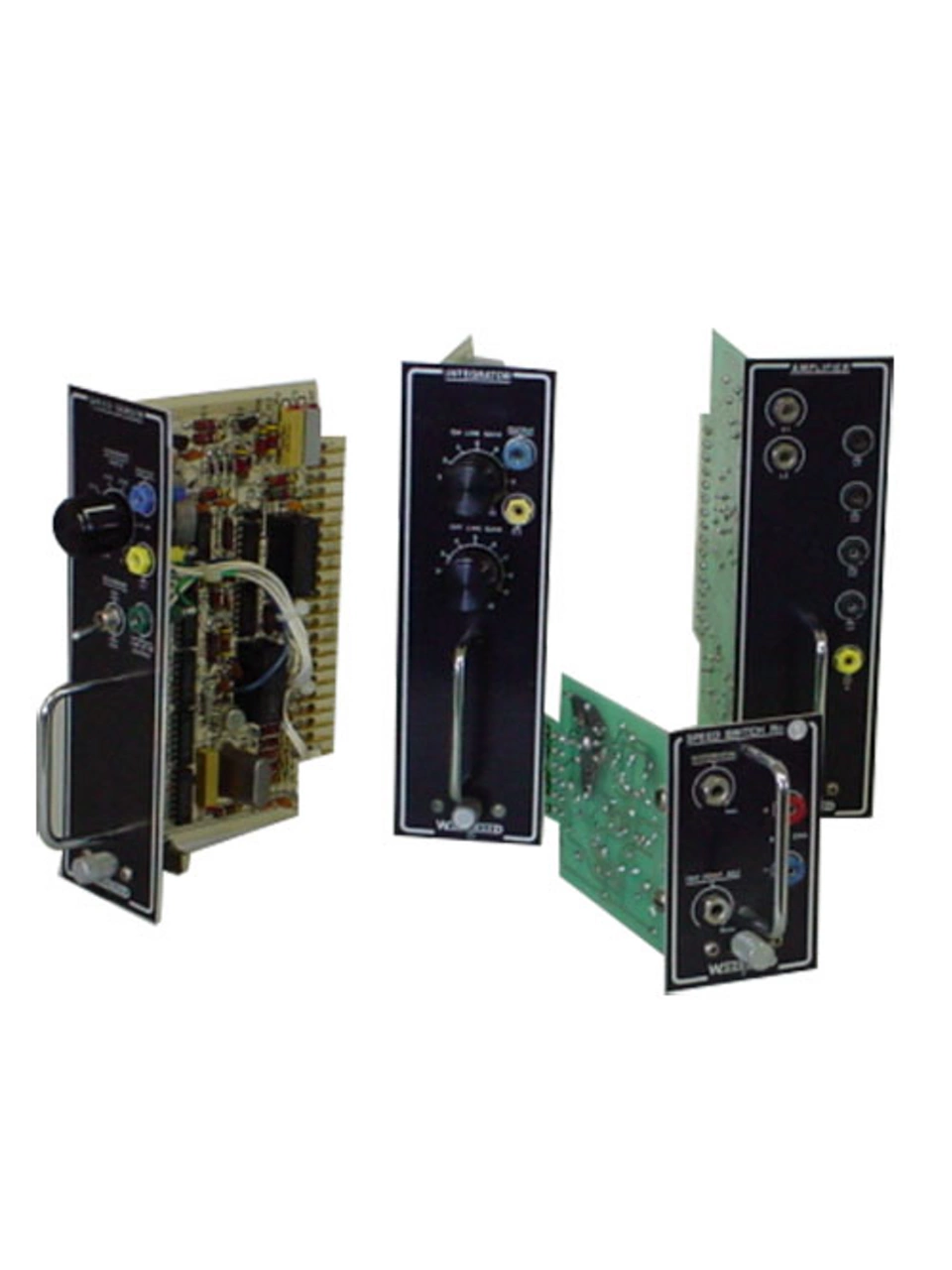

Nous proposons une gamme complète de pièces et d’assemblages neufs et remis en état pour les régulateurs électriques analogiques Mod I et Mod II,
notamment des modules, des blocs d’alimentation, des ensembles de commande pilote, des appareils mécaniques et électriques, des pompes à huile, des générateurs de signaux
de vitesse (SSG) et des accessoires de régulateur.
Ce que nous offrons
Nous proposons une gamme complète de pièces de rechange essentielles pour les appareils Woodward Mod I et II, notamment des modules, des relais temporisés, des relais de commande, des cartes pilotes, des transducteurs de puissance, des filtres de retour, des voyants lumineux, des interrupteurs de panneau, des jauges, des tachymètres, des potentiomètres, des condensateurs, des poulies de rappel, etc.
Consultez la liste complète des pièces disponibles pour les Mod I et II ci-dessous, ou contactez votre représentant commercial régional pour tous vos besoins en matière de régulateurs analogiques.
N° d’ensemble de module | Description du module | N° de carte | N° carte |
|---|---|---|---|
5438-050 | Pilote d’impulsion auxiliaire | 5430-154 | 3073-086 |
_ | Extension de carte 16 | _ | _ |
_ | Extension de carte 6 | 5430-304 | _ |
_ | Dérivé | 5430-142 | 3073-094 |
_ | Intégration | 5430-138 | 3073-090 |
5438-056 | Calculateur de charge | _ | _ |
_ | Amplificateur de puissance | 5430-242 | 3073-160 |
_ | Alimentation électrique | 5430-156 | 3073-106 |
_ | Proportionnel | 5430-140 | 3073-092 |
_ | Pilote d’impulsion | 5430-134 | 3073-086 |
5438-054 | Télémétrie de rotation | 5430-158 | 3 073 |
5438-094 | Capteur de vitesse | 5430-232 | 3073-232 |
5438-048 | Commutateur de vitesse | _ | 3073-212 |
_ | Bâtis auxiliaires | _ | _ |
_ | Bâti de contrôle commun | _ | _ |
_ | Bâti d’ampli servo Mod I | _ | _ |
_ | Bâti d’ampli servo Mod II | _ | _ |
_ | Bâti de commutateur de vitesse | _ | _ |
215610E | Amplificateur | _ | _ |
21571?0 | Détecteur de fluage | _ | _ |
215672D | Calculateur de charge | _ | _ |
215612D | Amplificateur d’alimentation | _ | _ |
215608C | Redresseur | _ | _ |
215616E | Détendeur | _ | _ |
5430-114 | Détendeur | _ | _ |
215620E | Détection de vitesse | _ | _ |
215614D | Télémètre Tach 1 | _ | _ |
215710F | Comparateur de tension | _ | _ |
_ | Carte de relais pilote | 5430-400 | 3073-254 |
_ | Carte | 5421-121 | _ |
_ | EPROM de courbe 3D CAM | 5436-661 | 9924-416 |
_ | Pilote d’E/S | 5421-103 | 3074-022 |
_ | Microprocesseur pour 3D CAM | 5431-196 | _ |
_ | Microprocesseur pour 3D CAM (MAUVAIS) | 5431-196 | _ |
5432-002 | Amplificateur | 5431-162 | 3073-184 |
5438-116 | Amplificateur | 5430-272 | 3073-184 |
5438-122 | Amplificateur | 5430-284 | 3073-184 |
5438-050 | Pilote d’impulsion auxiliaire | 5430-154 | 3073-086 |
1324-172 | Bobine | _ | _ |
1324-180 | Bobine | _ | _ |
1324-196 | Bobine | _ | _ |
_ | Bobine | _ | _ |
5438-062 | Comparateur | 5430-184 | 3073-122 |
5438-250 | Comparateur | 5430-418 | 3073-242 |
_ | Comparateur | 5430-240 | 3073-122 |
_ | Comparateur | 5430-240 | 3073-122 |
5438-246 | Comparateur (double) | 5430-420 | 3073-242 |
5438-092 | Zone morte | 5430-230 | 3073-152 |
5438-228 | Dérivé | 5430-398 | 3073-238 |
5438-228 | Dérivé | 5430-396 | 3073-238 |
_ | Dérivé | 5430-142 | 3073-094 |
5438-052 | Rampe de génération | 5431-294 | 3074-014 |
5432-096 | Intégration | 5431-396 | 3073-246 |
5438-038 | Intégration | 5430-138 | 3073-090 |
5438-048 | Intégration | 5431-274 | 3074-012 |
5438-230 | Intégration | 5430-396 | 3073-246 |
5438-190 | Contrôle commun proportionnel | 5430-324 | 3073-092 |
_ | Contrôle commun proportionnel | 5430-324 | 3073-092 |
6960-048 | Pilotes en ligne | _ | _ |
5438-244 | Récepteur de ligne et pilote d’impulsion | 5430-410 | 3073-260 |
5438-244 | Récepteur de ligne et pilote d’impulsion | 5430-410 | 3073-260 |
5438-056 | Calculateur de charge | _ | _ |
_ | Capteurs électromagnétiques | _ | _ |
_ | Matrice | 5430-206 | 3073-126 |
_ | Matrice | 5430-198 | 3073-126 |
_ | Matrice | 5330-202 | 3073-126 |
_ | Matrice | 5430-200 | 3073-126 |
_ | Matrice | 5430-202 | 3073-126 |
_ | Matrice | 5430-204 | 3073-126 |
_ | Contrôle du niveau de chute nette (ensemble) | _ | 107575 |
_ | Carte de relais pilote | 5431-102 | 3073-302 |
_ | Carte de relais pilote | 5431-128 | 3073-302 |
_ | Carte de relais pilote | 5430-400 | 3073-254 |
5438-102 | Amplificateur de puissance | 5430-242 | 3073-160 |
5438-234 | Amplificateur de puissance | 5430-408 | 3073-236 |
_ | Amplificateur de puissance | 5430-242 | 3073-160 |
_ | Amplificateur de puissance | 5430-242 | 3073-160 |
5438-046 | Alimentation électrique | 5430-146 | _ |
438-202 | Alimentation électrique | 5430-334 | _ |
_ | Alimentation électrique | _ | 3073-106 |
_ | Alimentation électrique | _ | 3073-106 |
_ | Alimentation électrique (Acopian) | _ | _ |
_ | Alimentation électrique (Bikor) | _ | _ |
_ | Alimentation électrique (Bikor) | _ | _ |
5450-064 (câble n°) | Alimentation électrique-Mod II | _ | _ |
5438-043 | Surveillance de l’alimentation électrique | _ | _ |
5438-226 | Proportionnel | 5430-394 | 3073-258 |
5438-348 | Proportionnel | 5430-944 | 3073-258 |
_ | Proportionnel | 5430-140 | 3073-092 |
_ | Pilote d’impulsion | 5430-134 | 3073-086 |
_ | Pilote d’impulsion | 5430-134 | 3073-086 |
_ | Pilote d’impulsion | 5430-154 | 3073-086 |
5438-054 | Télémétrie de rotation | 5430-158 | 3073-108 |
5438-334 | Télémétrie de rotation | 5430-392 | 3073-248 |
_ | Télémétrie de rotation | 5430-158 | 3073-108 |
5422-045 | Capteur de vitesse | _ | _ |
5432-090 | Capteur de vitesse | 5431-362 | 3074-020 |
5438-336 | Capteur de vitesse | 5430-550 | 3073-228 |
5438-336 | Capteur de vitesse | 5430-550 | 3073-228 |
5438-336 | Capteur de vitesse | 5430-550 | 3073-228 |
_ | Capteur de vitesse | 5430-174 | 3073-118 |
5432-028 | Commutateur de vitesse | 5431-212 | 3073-250 |
5438-048 | Commutateur de vitesse | 5430-152 | 3073-104 |
5438-048 | Commutateur de vitesse | 5430-332 | 3073-212 |
5438-048 | Commutateur de vitesse | 5430-332 | 3073-212 |
5438-048 | Commutateur de vitesse | 5430-332 | 3073-212 |
5438-224 | Commutateur de vitesse | 5430-386 | 3073-240 |
5438-224 | Commutateur de vitesse | 5430-386 | 3073-240 |
5438-328 | Commutateur de vitesse | 5430-532 | 3073-290 |
_ | Commutateur de vitesse | 5430-152 | 3073-104 |
_ | Commutateur de vitesse | 5430-332 | 3073-212 |
_ | Commutateur de vitesse | 5430-332 | 3073-212 |
_ | Commutateur de vitesse | 5430-532 | 3073-290 |
_ | Commutateur de vitesse | 5430-532 | 3073-352 |
_ | Commutateur de vitesse | _ | 3073-104 |
_ | Commutateur de vitesse | 5430-332 | 3073-212 |
5438-096 | Amplificateur de sommation | 5430-234 | 3073-156 |
5438-096 | Amplificateur de sommation | 5430-234 | 3073-156 |
Boîtier d’interface de test |
