Sensia logra la integración total de dispositivos HART para un proyecto de FPSO con AMS Device Manager y Softing SmartLink SW-HT

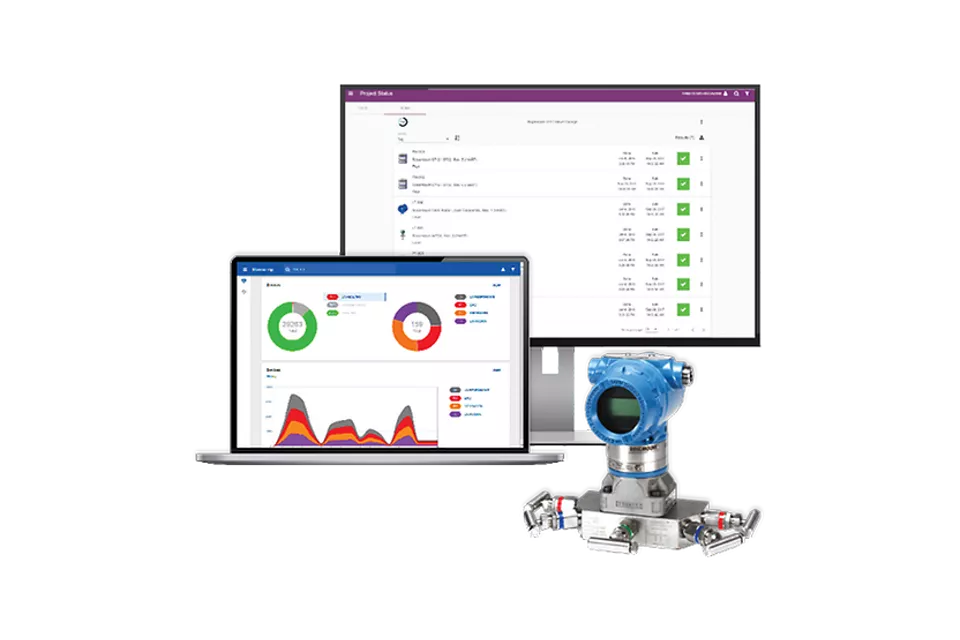

El AMS Device Manager permite la transformación digital al proporcionarle una aplicación que adopta estándares y protocolos abiertos que permiten la conectividad a un amplio rango de dispositivos. También permite que el mantenimiento predictivo reduzca las paradas imprevistas, aumente la productividad, mejore la seguridad y aumente el ROI.
Esta aplicación única y flexible proporciona acceso en línea en tiempo real a alertas y diagnósticos inteligentes de instrumentos y válvulas, lo que brinda una visión de la condición del dispositivo y la información de resolución de problemas cuando se encuentra uno.
Al basarse en datos de la condición en tiempo real, el personal de mantenimiento y operaciones puede responder rápidamente y tomar decisiones inteligentes.
Explorar el producto
CONTENIDO RELACIONADO
Lonza ahorra $98 000 y logra un ROI del 200 % con el AMS Device Manager
Conozca cómo Lonza experimentó un rápido retorno de las inversiones en la puesta en servicio de 1 400 instrumentos en su centro de investigación, desarrollo y producción en Visp, Suiza.
Resultados empresariales
- Integración sin problemas de Softing smartLink SW-HT, Rockwell PlantPAx y Emerson AMS Device Manager para exponer todos los diagnósticos de HART y datos del dispositivo.
- Reducción de entre el 20 y el 30 % en el espacio del gabinete de control en comparación con los multiplexores físicos HART.
- Reducción significativa en las horas de cableado e ingeniería, lo que permite una entrega y un comisionamiento más rápidos del proyecto.
- Gestión escalable de miles de instrumentos HART en sistemas Topside and Hull con visibilidad centralizada.
- Mayor flexibilidad operativa: es más fácil agregar, quitar o modificar instrumentos sin tener que volver a cablear o realizar cambios significativos en el gabinete.
- Método demostrado para desbloquear datos de diagnóstico HART que de otro modo permanecerían sin utilizar (contexto industrial: las plantas pueden tener más de 100 000 dispositivos HART con muchos datos de diagnóstico sin usar), lo que permite un mejor mantenimiento predictivo y reduce paradas imprevistas.
Aplicación
- Un solo servidor del AMS Device Manager conectado a siete instancias smartLink SW-HT que proporciona acceso completo a los datos del dispositivo HART a través de multiplexado de software en lugar de hardware de multiplexor físico.
- La cobertura incluyó sistemas Topside y Hull:
- Topside: PCS (~1500 dispositivos), PSD (~1500), FGS (~2000), PKG (sistemas de terceros ~3000)
- Hull: HCS (~500), HSD (~500), PKG (sistemas de terceros ~3000)
Cliente
Sensia, una empresa conjunta entre Rockwell Automation (53 %) y Schlumberger (47 %), anunciada el 19 de febrero de 2019, ofrece soluciones digitales y de automatización integradas para las industrias de petróleo & gas.
Rockwell Automation (NYSE: ROK) es una empresa líder en automatización industrial; Schlumberger (NYSE: SLB) es un líder mundial en tecnología para la caracterización, perforación, producción y procesamiento de yacimientos.onza | Visp, Suiza
Desafío
Un proyecto de FPSO requería la integración de un total de 45 000 puntos de E/S, incluidas 12 000 E/S HART distribuidas en más de 120 gabinetes del sistema. La Declaración de trabajo (SOW) de Sensia requería una integración HART total con el AMS Device Manager de Emerson. Limitaciones y objetivos clave del proyecto:
- Minimice el espacio del gabinete de control donde el espacio era limitado.
- Reduzca la complejidad del cableado y las horas de ingeniería en comparación con los multiplexores físicos HART.
- Acelere la entrega del proyecto y los plazos de comisionamiento. Acelere la entrega del proyecto y los plazos de comisionamiento.
- Permita la monitorización y gestión centralizadas de miles de dispositivos HART en los sistemas Topside and Hull.
Solución
Sensia se asoció con Softing, Rockwell Automation y Emerson para implementar una arquitectura de integración HART basada en Ethernet que eliminó la necesidad de multiplexores de hardware.
Arquitectura y componentes de la solución:
- AMS Device Manager (servidor central) para configuración centralizada de dispositivos, diagnósticos, monitorización y resolución de problemas.
- Middleware Softing smartLink SW-HT: siete interfaces virtuales smartLink SW-HT (cada una con Microsoft Hyper-V) conectadas a E/S HART en siete PLC Allen-Bradley.
- Integración del DCS Rockwell PlantPAx para alineación y visibilidad del control de procesos.
