Puissance autonome. Simplicité d’intégration.
Offrant la solution de contrôle la plus polyvalente du marché, le contrôleur DeltaV PK peut être mis en œuvre pour les applications à petite échelle, telles que les skids, ou pour vos applications de contrôle traditionnel à grande échelle. Ce contrôleur adapté à l’usage peut fonctionner comme un système indépendant, mais aussi s’intégrer à un système DeltaV plus important afin de former un système et une base de données natifs uniques, vous permettant ainsi de réduire les échéances des projets et de vous adapter aux changements tardifs. Le contrôleur DeltaV PK répond à vos exigences les plus élevées, quelle que soit la taille ou la phase de votre exploitation. Avec un traitement logique plus rapide, des ports Ethernet intégrés et des protocoles d’appareils natifs, le contrôleur DeltaV PK convient à un large éventail d’applications et à différentes tailles de système.
Comment ça marche

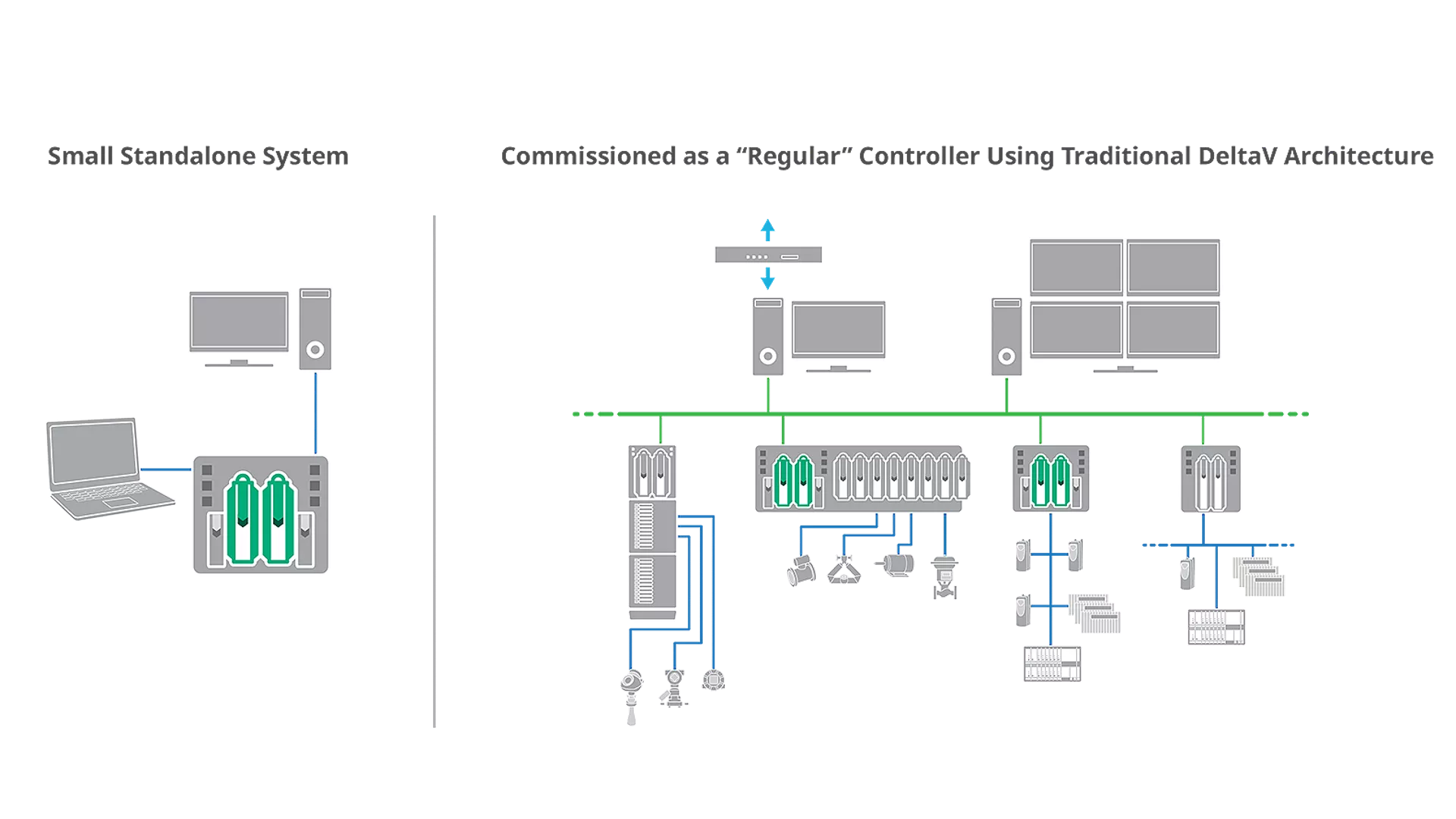

Environnements d’exploitation flexibles
Conçu pour fonctionner indépendamment, le contrôleur PK n’a pas besoin de connexion à un serveur, à une HIHM de panneau, ni à des éléments du système numérique de contrôle-commande.
De plus, il peut être configuré comme nœud natif sur les systèmes de contrôle-commande DeltaV, offrant ainsi une solution pour les applications de contrôle rapide.

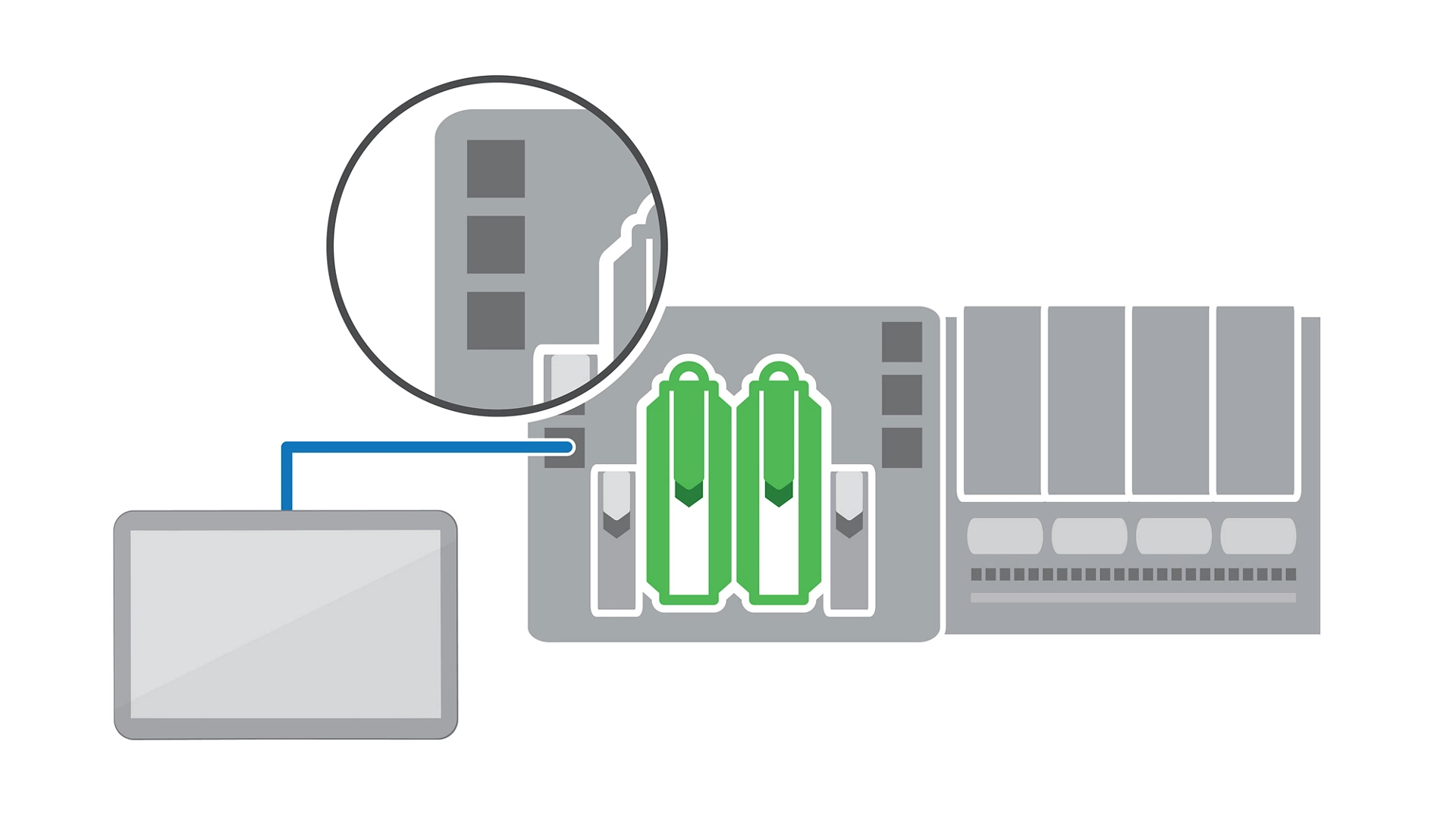

Réduire l’encombrement
- 1) Redondance facile – Éliminez la division des entrées-sorties entre différents supports/châssis, qui augmente le coût et l’encombrement. Le contrôleur PK vous permet d’ajouter un contrôleur redondant au support près du contrôleur primaire, sans augmenter l’encombrement ni apporter de modifications à la configuration.
- 2) Connexion directe d’appareils tiers − Connectez facilement et nativement les appareils tiers tels que les IHM de panneau et les entraînements à vitesse variable, sans utiliser de carte Ethernet ou de carte d’E/S dédiée.
- 3) Gestion du contrôle de dispositif Ethernet − Grâce aux six ports Ethernet intégrés, de nombreuses applications ne requièrent plus l’utilisation de commutateurs. Les protocoles natifs incluent : serveur OPC UA, client et serveur Modbus TCP et client Ethernet/IP.

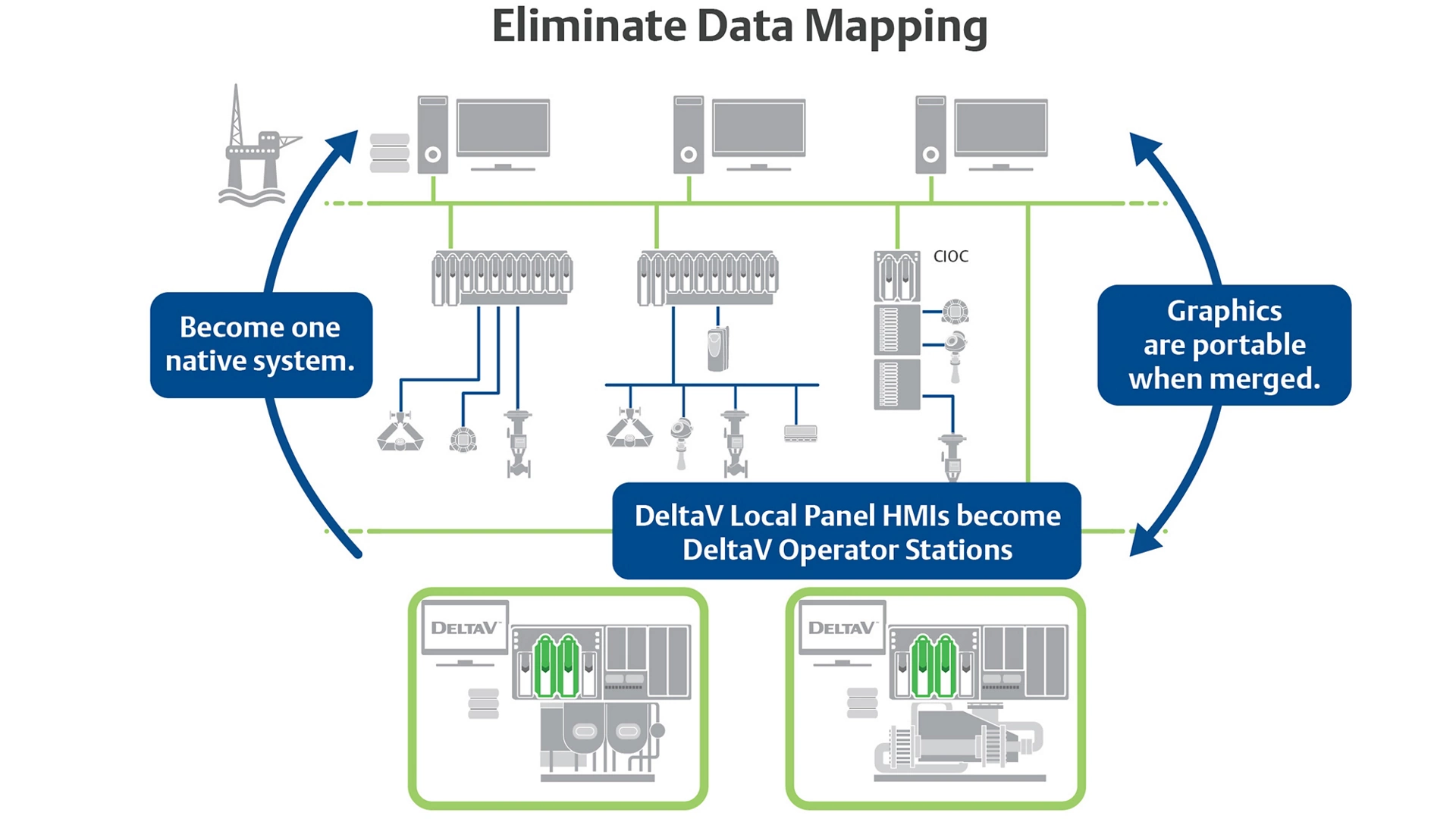

Éliminer le mappage de données
Il s'agit d'éliminer de nombreuses difficultés, des coûts et du temps associés aux exercices de mappage des données.

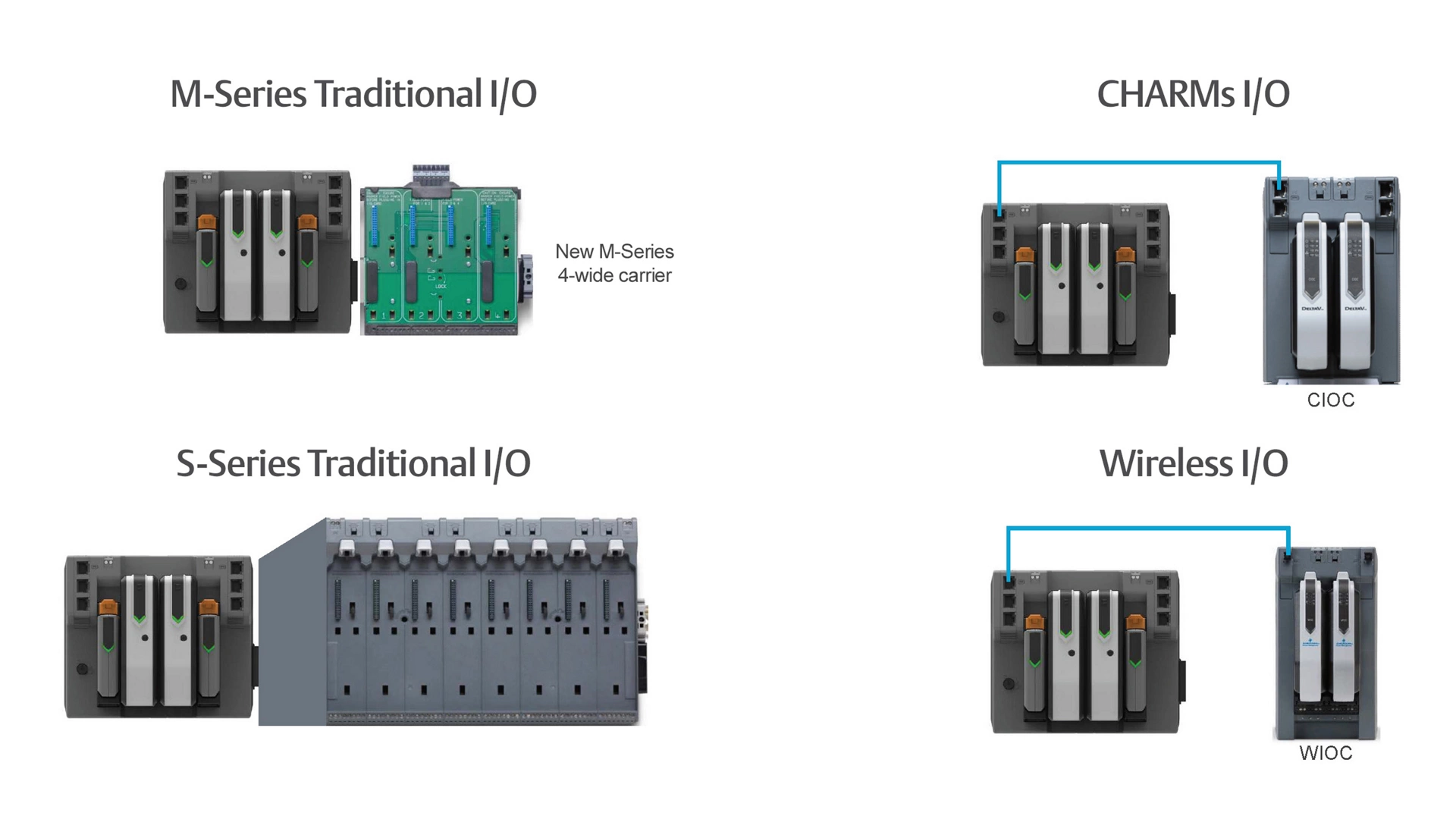

E/S flexibles
Plusieurs options d'entrées-sorties DeltaV sont disponibles :
- Série M traditionnelle
- Série S traditionnelle
- Carte d’entrées-sorties CHARM
- Cartes d’entrées-sorties sans fil

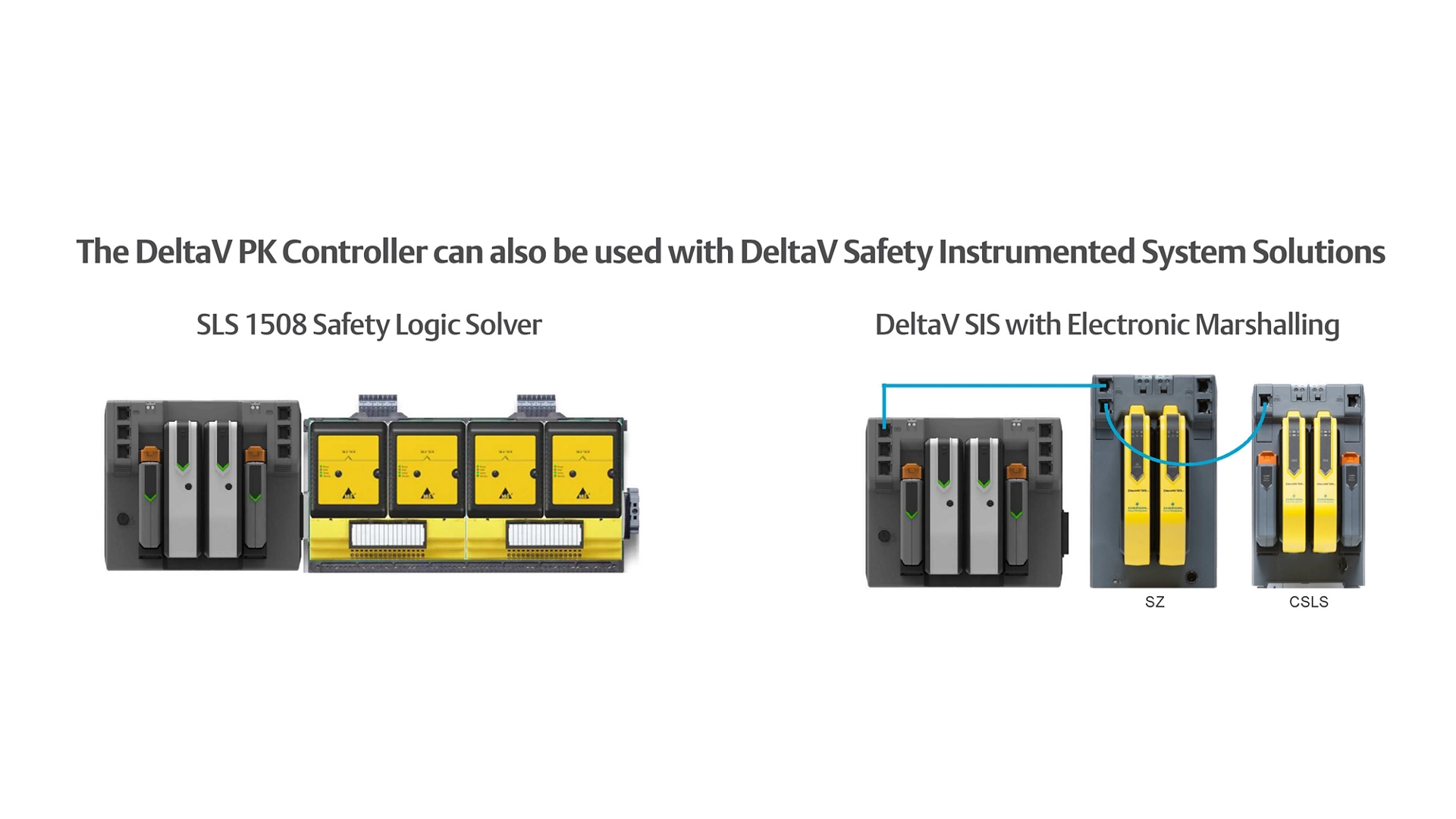

Solution de sécurité intégrée
Le contrôleur DeltaV PK peut être utilisé avec le système de marshalling électronique DeltaV SIS et le solveur logique de sécurité SlS 1508, offrant des avantages uniques et une facilité dans son évolutivité.
Vidéos
Contrôleur DeltaV PK, la solution intermédiaire entre les SNCC et les API
Découvrez comment le contrôleur DeltaV PK combine le meilleur des systèmes API et de contrôle-commande (SNCC) pour relever les défis courants de l’industrie des procédés, notamment la gestion de plusieurs skids, d’API et de sources de données multiples.
Reconnu comme le premier contrôleur SNCC modulaire de l’industrie, le contrôleur DeltaV PK est de taille adaptée, sûr, fiable et convient à de nombreux secteurs tels que les biotechnologies, le pétrole et le gaz, la pâte et le papier, l’exploitation minière et la pétrochimie.
Contrôleur DeltaV PK, la solution intermédiaire entre les SNCC et les API
Le contrôleur DeltaV PK d’Emerson offre puissance, polyvalence et évolutivité dans tous les secteurs d’activité
Développez vos connaissances

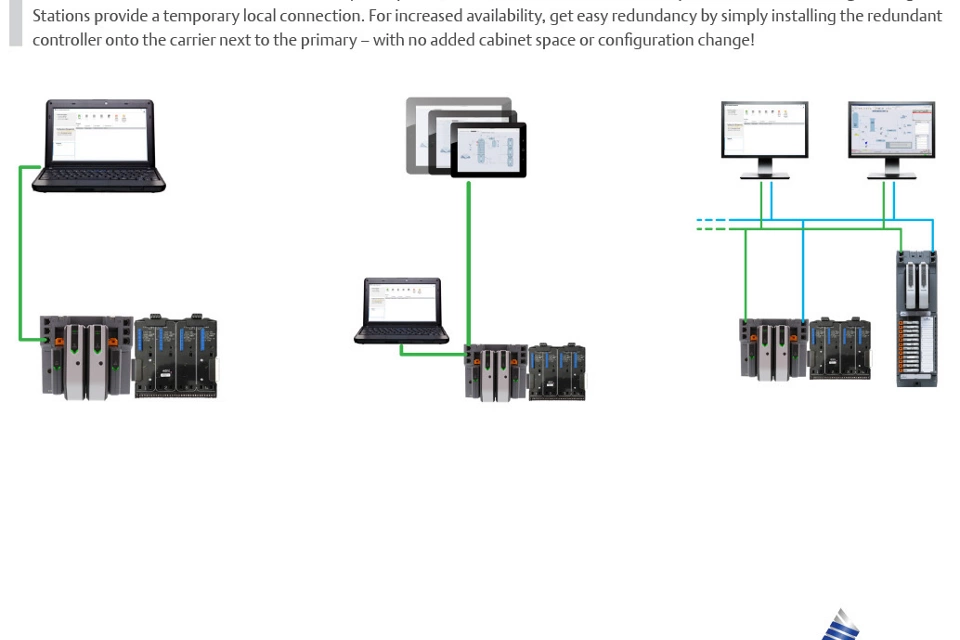

Fiches de spécifications

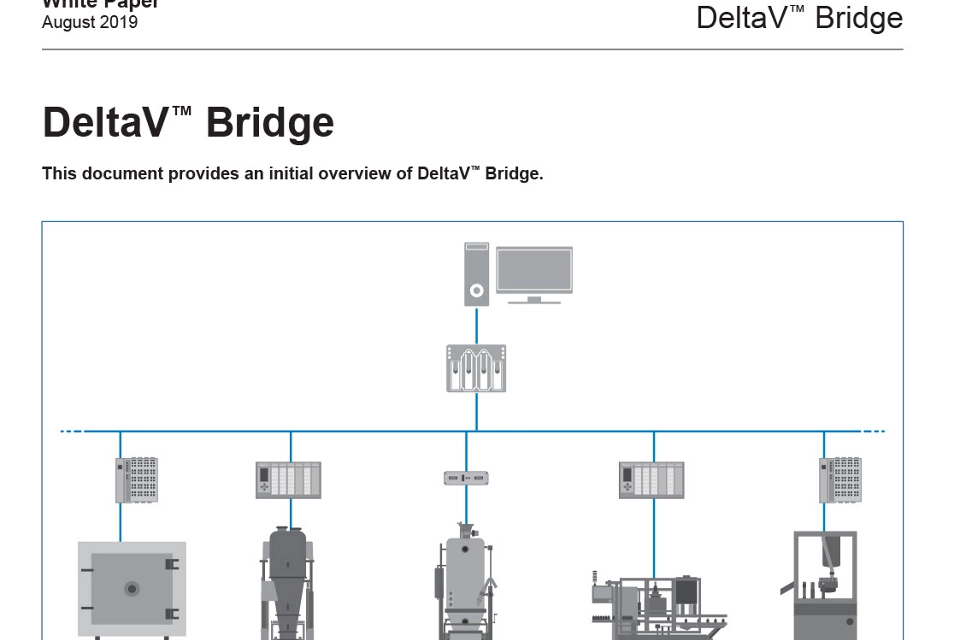

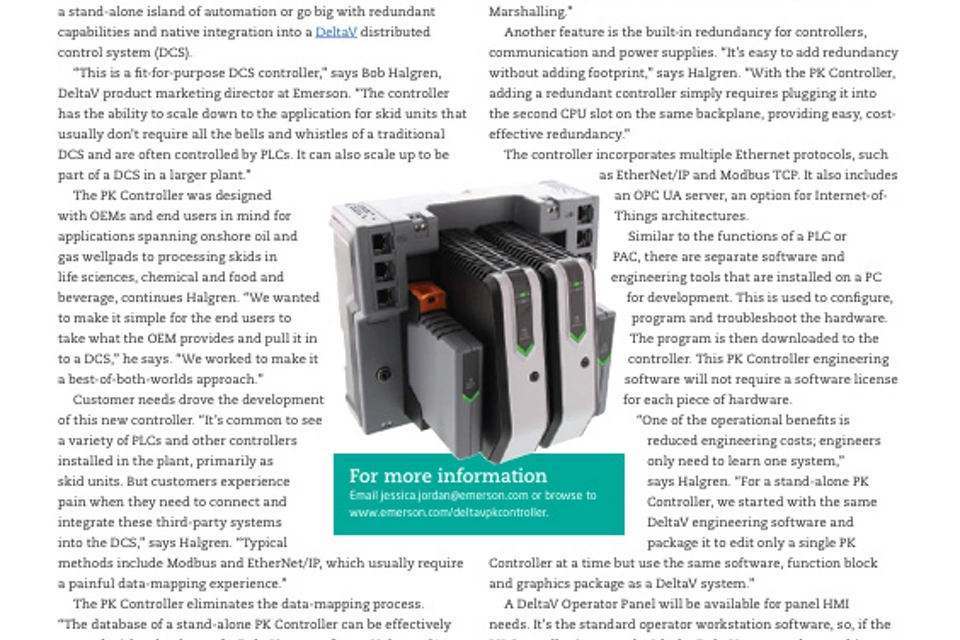

Livres blancs

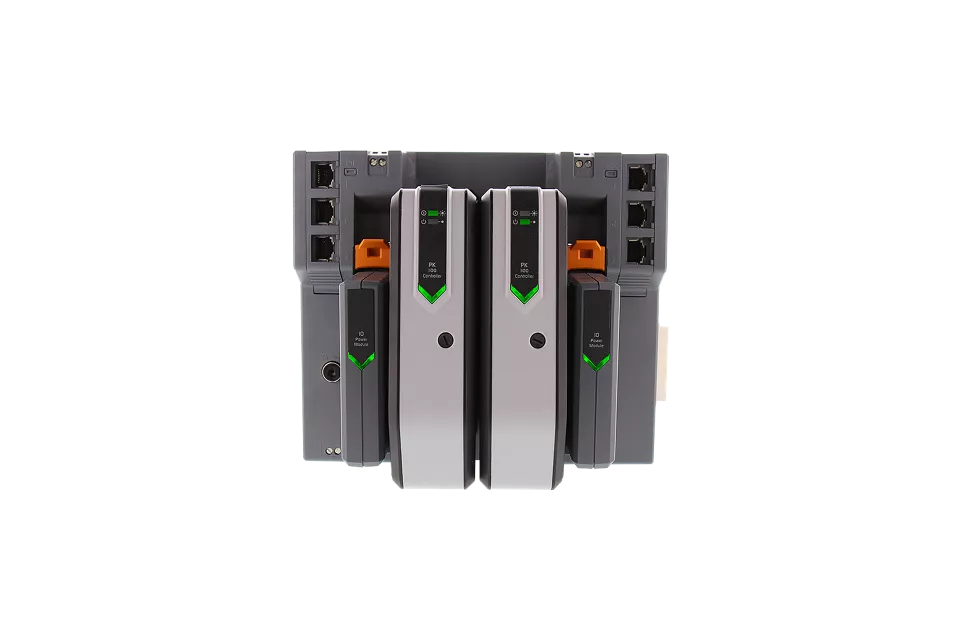

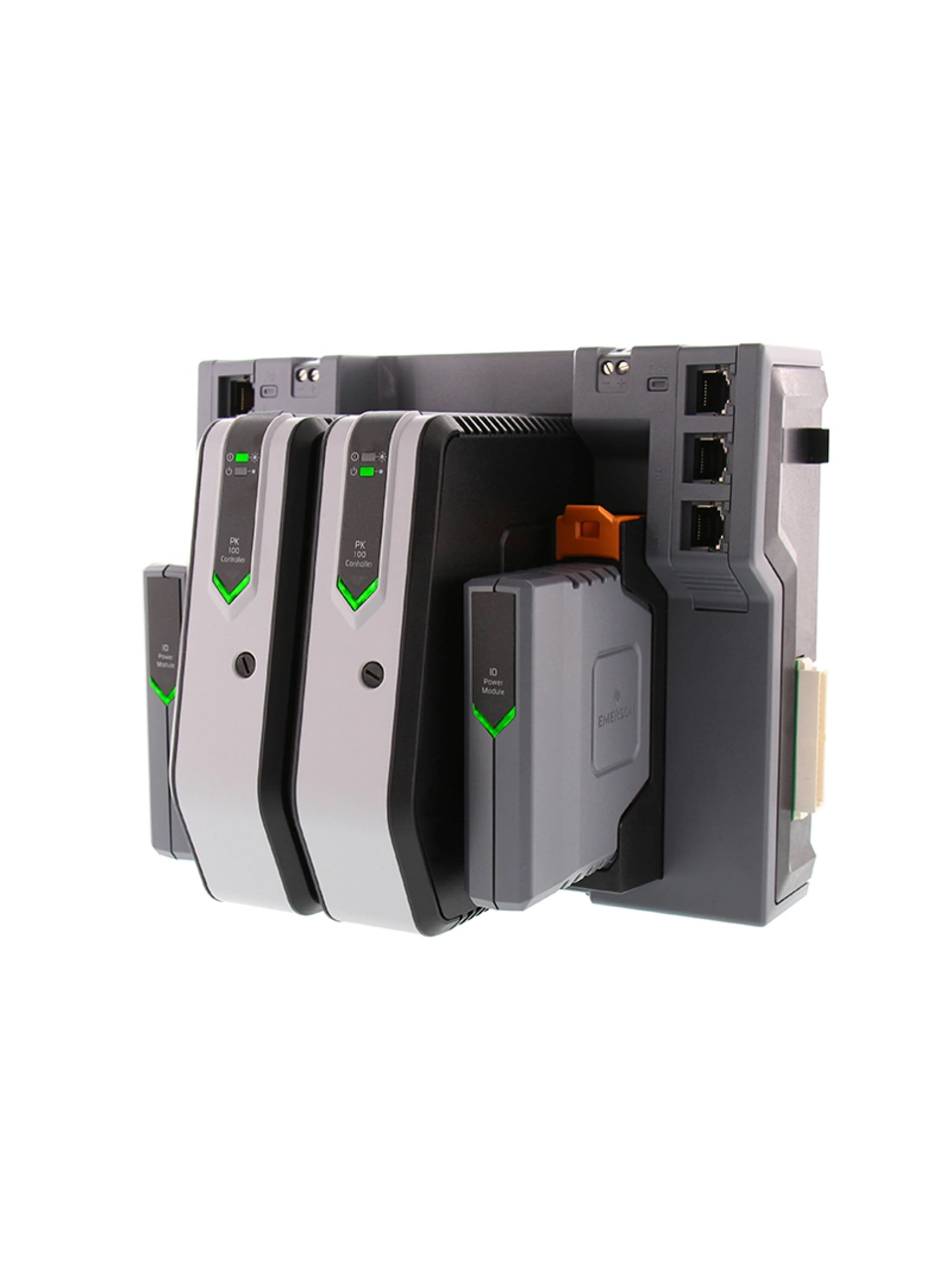

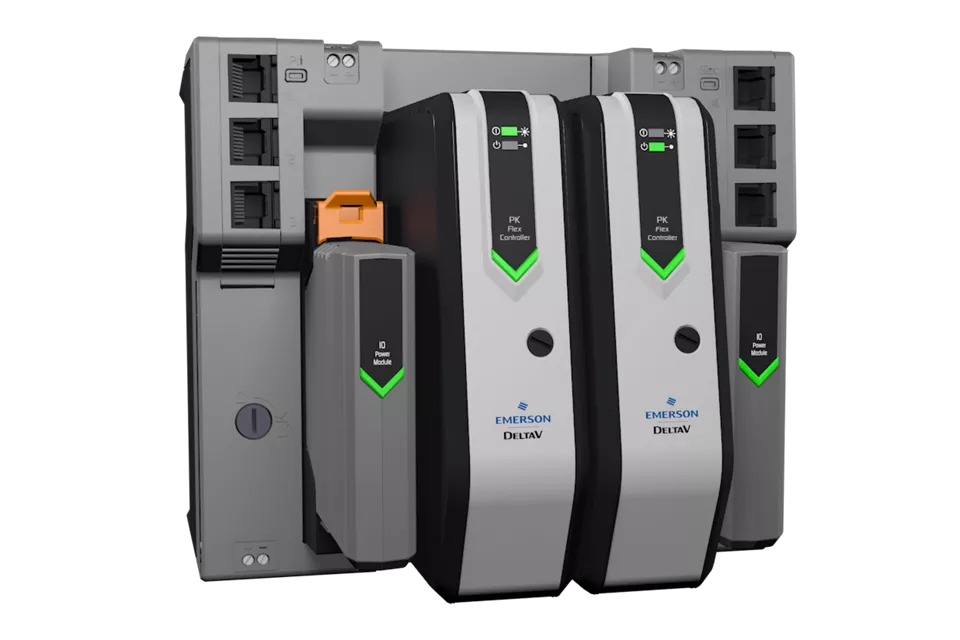

Contrôleur DeltaV PK
Le contrôleur DeltaV PK accélère le traitement logique, inclut des protocoles de périphérique Ethernet natifs intégrés et il est proposé en plusieurs tailles évolutives, ce qui lui permet de s’adapter à diverses applications telles que le contrôle des périphériques Ethernet, les plates-formes d’exploitation et une grande variété de tailles de systèmes. Qu'il s'agisse d'applications à petite échelle, comme les skids, ou d'opérations de contrôle conventionnelles à grande échelle, le contrôleur multifonction et multi-usage peut répondre aux exigences les plus strictes quels que soient la taille et le stade de votre exploitation.
Fonctionnalités
- Fonctionnement autonome ou intégré dans un système DeltaV
- Intégration transparente dans un système DeltaV permettant d'obtenir une base de données et un système natifs
- Élimination des tâches chronophages et coûteuses de mappage de données
- Gain d'espace dans l'armoire grâce aux six ports Ethernet intégrés
- Prise en charge de la redondance 1:1 sans augmenter l'encombrement et sans modifier la configuration
- L'E/S flexible vous permet de choisir entre les cartes d'E/S CHARM classiques série M, série S et E/S sans fil pour répondre au mieux à vos besoins
- Sécurité intégrée avec SIS DeltaV avec marshalling électronique et solveur logique de sécurité DeltaV SlS 1508
- Connexion en toute simplicité de périphériques tiers (par exemple, interfaces homme-machine) et d'entraînements à vitesse variable nativement sans utilisation d'une carte d'E/S ou Ethernet dédiée.
- Accès sécurisé avec plusieurs couches de protection et de cryptage pour empêcher tout accès non autorisé
- Accélération de l’exécution logique pour une meilleure performance du système
- Maintien de la configuration pendant 18 mois sans alimentation
Spécifications
Limite DST | 100, 300, 750 ou 1500 | |
Périodes d'exécution des modules | 25 ms, 50 ms, 100 ms, 500 ms, 1 s, 2 s, 5 s, 10 s, 60 s | |
Mémoire utilisateur | Mémoire de contrôleur, carte mémoire SD | |
Puissance d'entrée requise | 24 Vcc | |
Protocoles pris en charge nativement sur le contrôleur PK | Modbus TCP (serveur et client), Ethernet/IP (client : Classe 1 et Classe 3) et OPC UA Server. Autres protocoles disponibles via des cartes bus dédiées | |
Température de service | – 40°C à 60°C. | |
Température de stockage | – 40°C à 85°C. | |
Humidité relative | 5 à 95 %, sans condensation, Indice de protection IP20, NEMA 12 | |
Contaminants atmosphériques | Norme ISA-S71.04-1985, classe de contaminants en suspension dans l'air G3, revêtement conforme, Impulsions de choc (conditions de fonctionnement normales) de 10 g, onde ½ sinusoïdale de 11 ms | |
Vibrations (limite de fonctionnement) |
