Potente e autônomo. Facilmente integrado.
Oferecendo a solução de controle mais versátil do mercado, o controlador PK do DeltaV pode ser implementado em aplicações de pequena escala, como unidades de skid e até aplicações de controle tradicionais em larga escala. O controlador adequada ao propósito pode funcionar como um sistema autônomo e integrar-se perfeitamente a um sistema DeltaV maior, resultando em um único sistema e banco de dados nativos, o que permite reduzir o cronograma do projeto e acomodar as mudanças tardias. O controlador DeltaV PK gerencia suas mais exigentes demandas, independentemente do tamanho ou etapa da operação. Com execução de lógica mais rápida, portas Ethernet nativas integradas e protocolos nativos de dispositivos, o controlador PK DeltaV gerencia uma ampla gama de tamanhos de sistema e aplicações.
Como funciona?

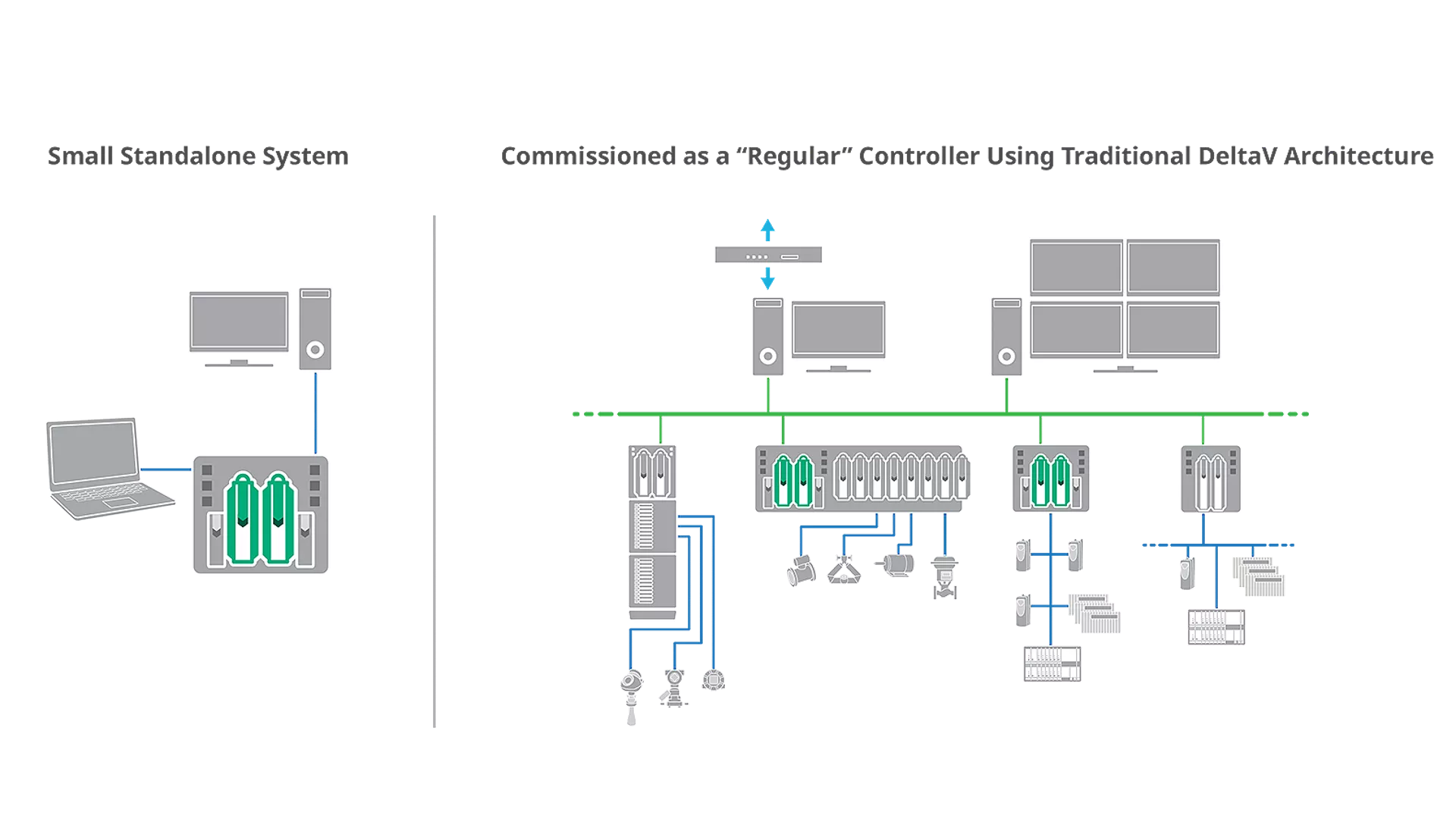

Ambientes operacionais flexíveis

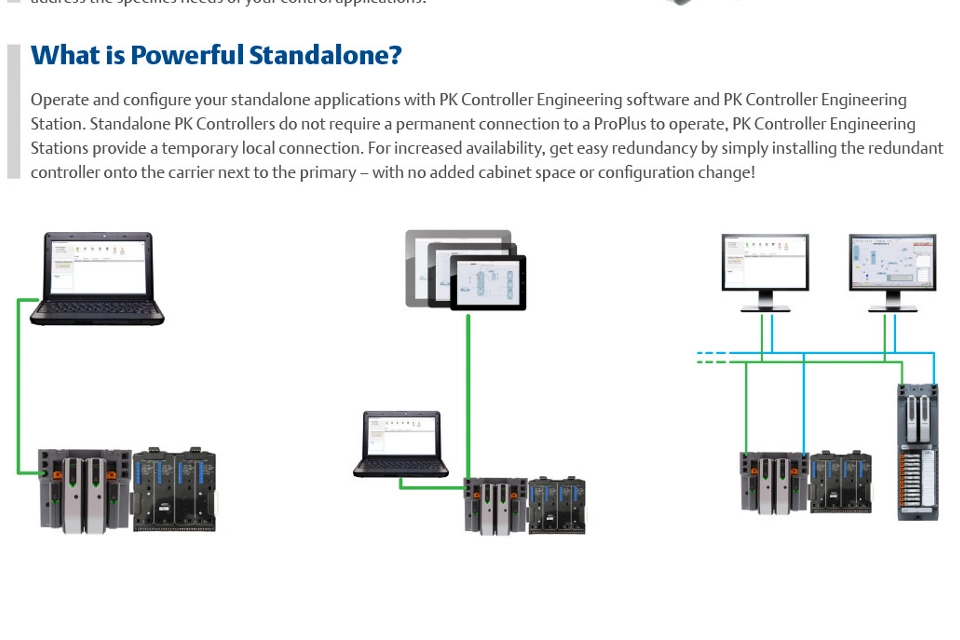

Projetado para operar de forma autônoma, o controlador PK funciona sem conexão a um servidor, painel de IHM ou elementos adicionais do sistema de controle distribuído.
Além disso, ele pode ser configurado como um nó nativo nos sistemas DeltaV DCS que oferece uma solução para aplicações de controle mais rápidas.

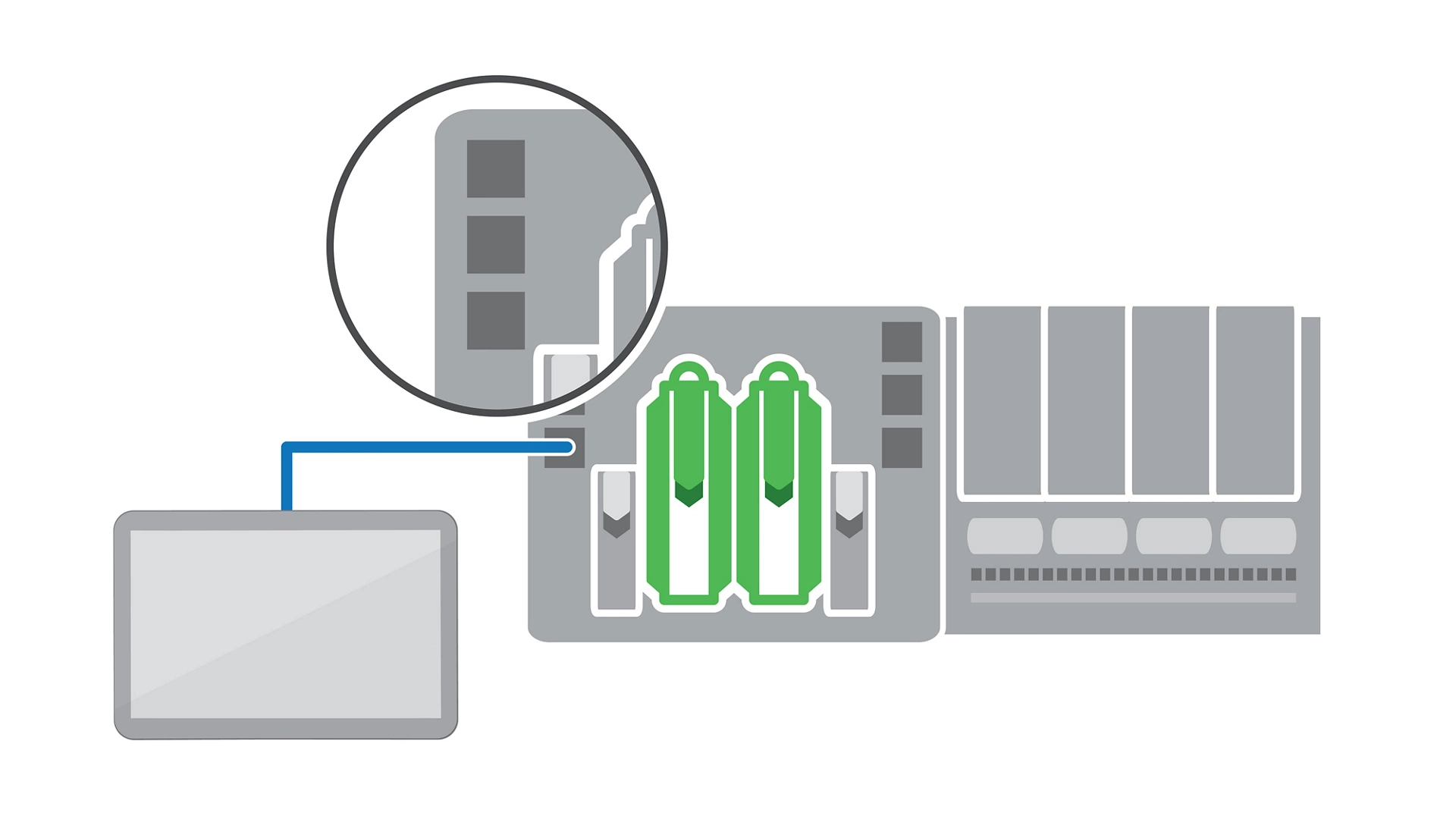

Reduz o impacto ecológico
- Easy Redundancy (Redundância fácil) - elimina a divisão de E/S em diferentes transportadoras/chassis adicionando mais custo e pegada. O controlador PK permite-lhe adicionar um controlador redundante no transportador ao lado do primário sem adicionar pegada ou fazer alterações de configuração.
- Conecte-se com facilidade a dispositivos de terceiros, como HMIs de painel e drives de velocidade variáveis de forma nativa, sem o uso de um cartão dedicado Ethernet ou E/S.
- Ethernet Device Control Management - usando seis portas Ethernet incorporadas, a necessidade de switches é eliminada em muitas aplicações. Os protocolos nativos incluem servidor OPC UA, cliente e servidor Modbus TCP e cliente Ethernet/IP.

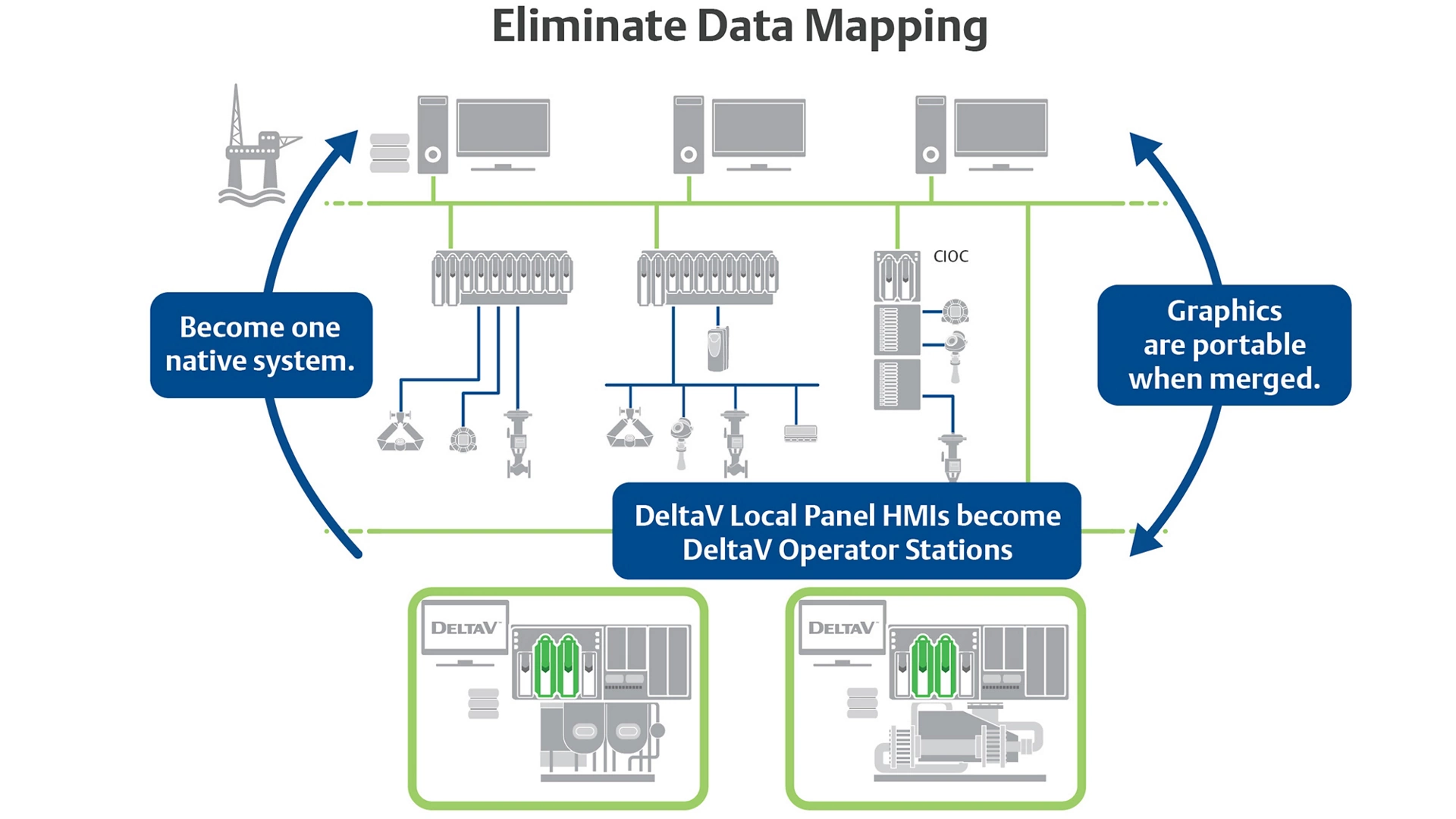

Elimine o mapeamento de dados
Eliminando muitas das dificuldades, custos e tempo associados aos exercícios de mapeamento de dados.

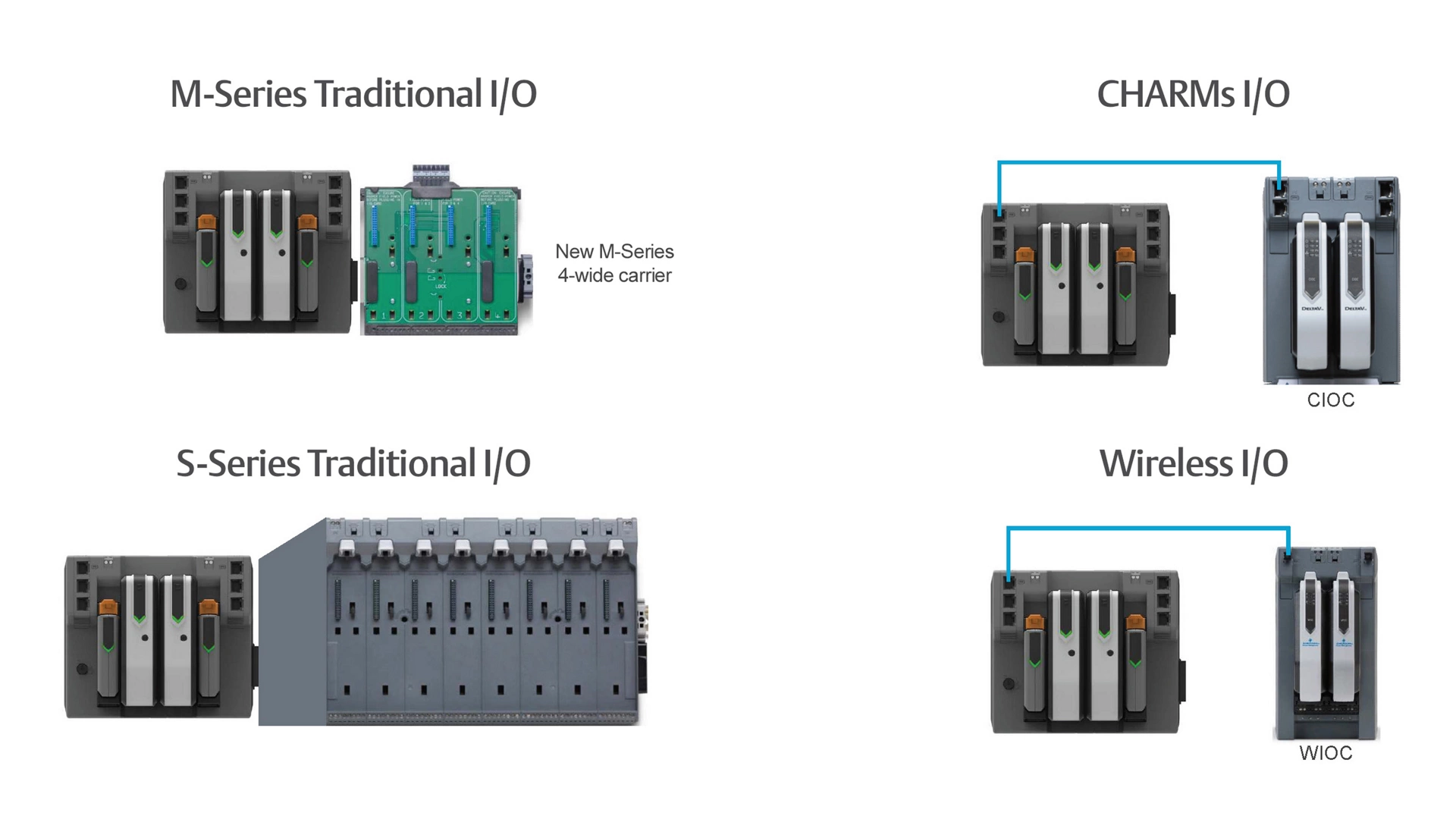

I/O flexível
Conecte-se a quaisquer opções de E/S DeltaV existentes, incluindo:
- Tradicional série M
- Tradicional série S
- CIOC
- Cartões de E/S wireless

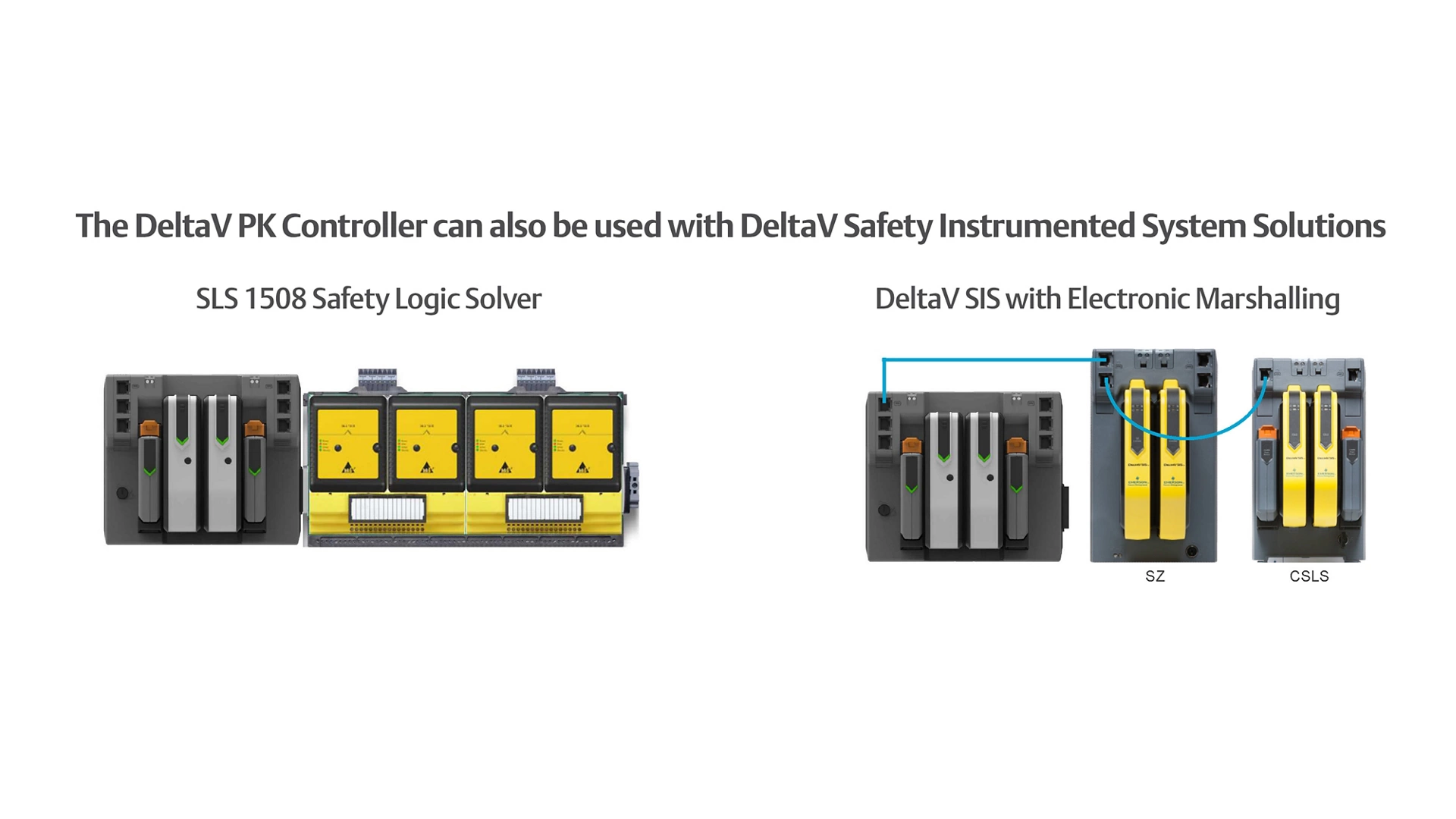

Solução de segurança integrada
O controlador DeltaV PK pode ser usado com o DeltaV SIS Electronic Marshalling e DeltaV SlS 1508 Safety Logic Solver - oferecendo benefícios únicos e tornando-o facilmente escalável.
Vídeos
Controlador DeltaV PK preenchendo o vazio entre sistemas DCS e PLC
Veja como o controlador DeltaV PK leva o melhor de ambos os sistemas PLC e DCS para resolver desafios comuns do setor de processos, incluindo como lidar com várias unidades de skid, PLCs e o gerenciamento de várias fontes de dados.
Reconhecido como o primeiro controlador DCS modular do setor, o controlador DeltaV PK é do tamanho certo, seguro, confiável e adequado a muitos setores como ciências biológicas, petróleo e gás, papel e celulose, mineração e petroquímica.
Controlador DeltaV PK preenchendo o vazio entre sistemas DCS e PLC
O controlador DeltaV PK da Emerson oferece potência, versatilidade e escalabilidade em todos os setores
Expanda seu conhecimento
Fichas de dados de produtos
Relatórios técnicos

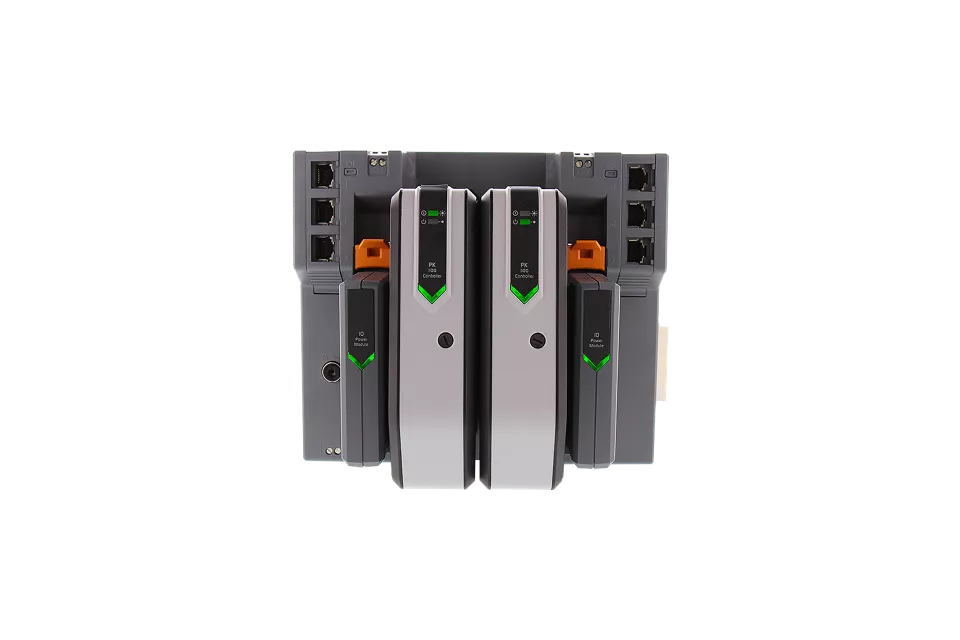

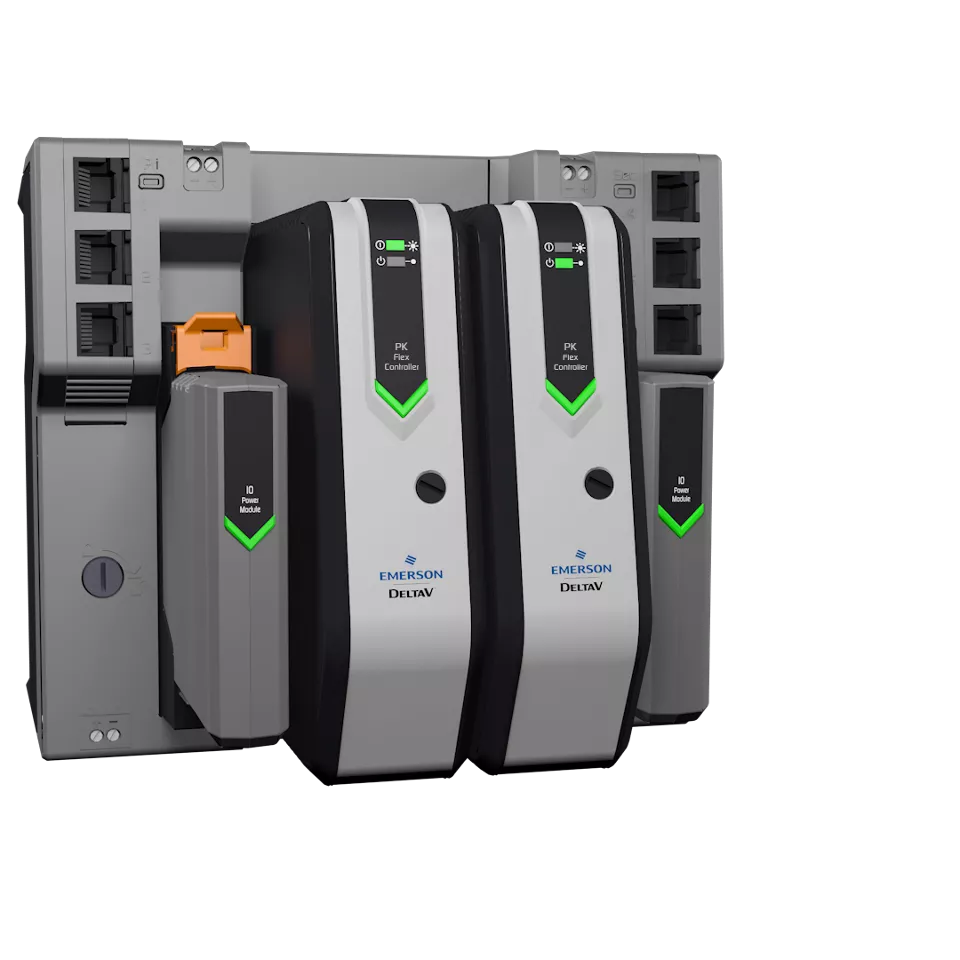

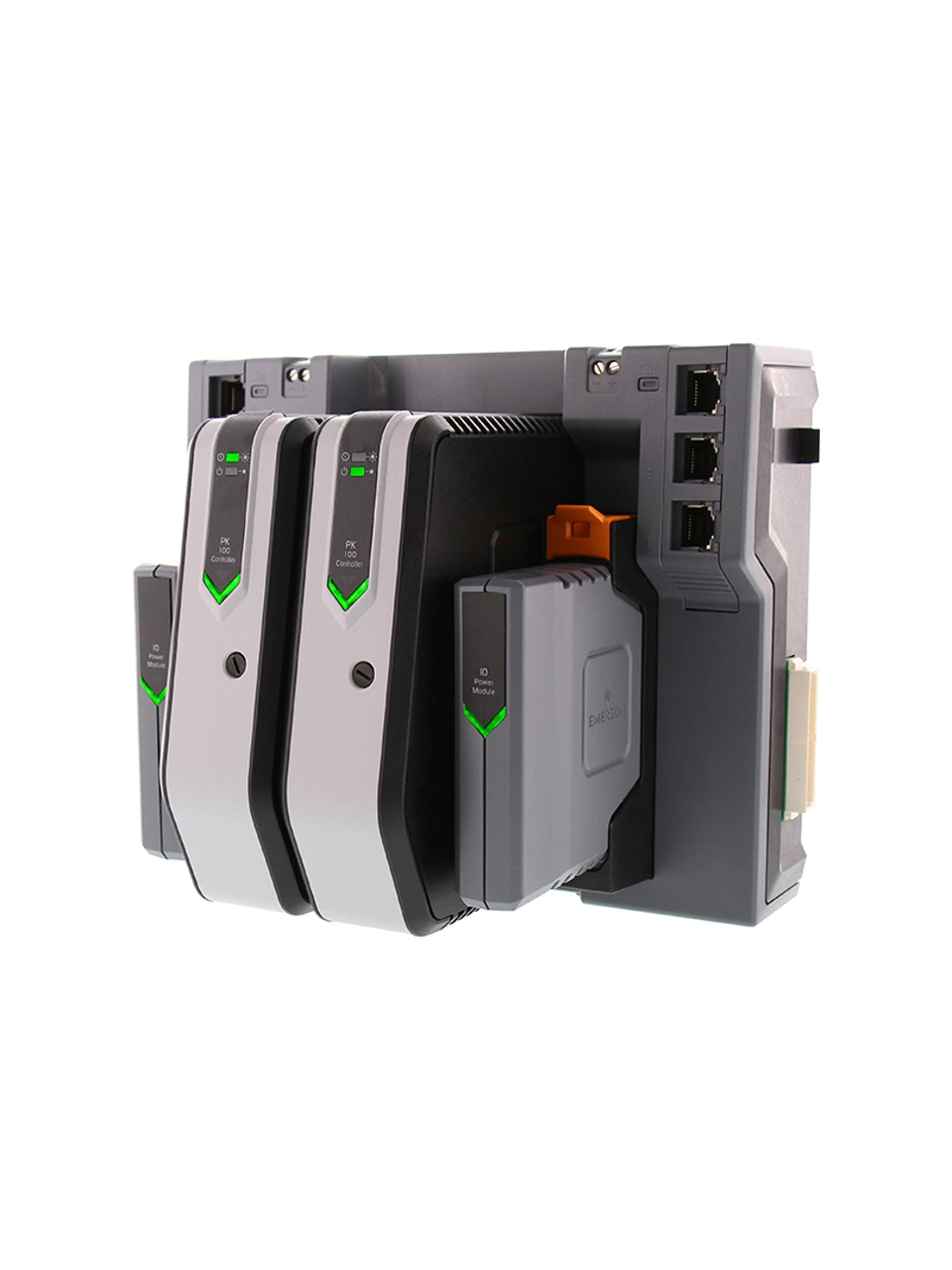

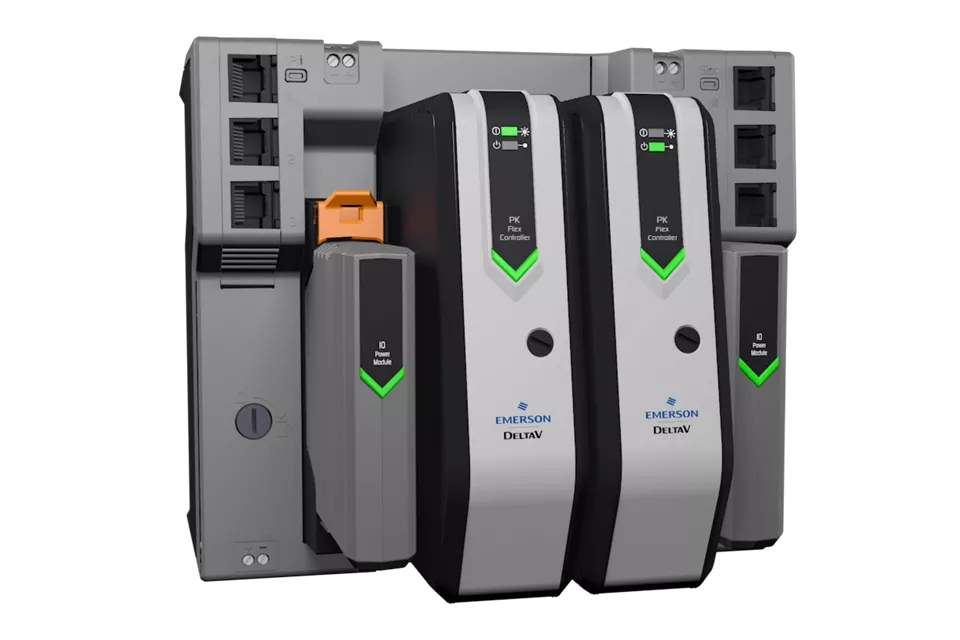

Controlador PK DeltaV
O controlador PK da DeltaV apresenta execução de lógica mais rápida, protocolos de dispositivo Ethernet nativos integrados e muitos tamanhos escaláveis, permitindo atender a uma grande variedade de aplicações como controle de dispositivos Ethernet, poços de produção e uma grande variedade de tamanhos de sistema. Desde aplicações de pequena escala, como unidades de skid, até suas operações de controle tradicionais em larga escala, o controlador multifuncional e multifuncional pode lidar com suas demandas mais difíceis, independentemente do tamanho ou estágio da sua operação.
Características
- Executar autônomo ou como parte de um sistema DeltaV
- Fundi-se perfeitamente em um sistema DeltaV, resultando em um banco de dado nativo e sistema
- Elimina os exercícios de mapeamento de dados custosos e demorados
- Economiza espaço no gabinete, aproveitando as seis portas Ethernet integradas
- Suporta redundância 1:1 sem adicionar espaço físico ocupado ou alterações de configuração
- E/S flexível permite a escolha entre o cartão de E/S série M tradicional, série S tradicional e cartões de E/S wireless para melhor atender a suas necessidades
- Segurança integrada com Electronic Marshalling DeltaV SIS e executor de lógica de segurança (CSLS) DeltaV SlS 1508
- Conecte-se com facilidade a dispositivos de terceiros, como HMIs de painel e drives de velocidade variáveis de forma nativa, sem o uso de um cartão dedicado Ethernet ou E/S.
- Acesso protegido com múltiplas camadas de proteção e criptografia para evitar acesso não autorizado
- Execução lógica mais rápida para melhor desempenho do sistema
- Manter a configuração por 18 meses sem alimentação
Especificações
Limite da DST | Classe 100, 300, 750, 1500, 1500 | |
Taxas de execução do módulo | 25 ms, 50 ms, 100 ms, 500 ms, 1 s, 2 s, 5 s, 10 s, 30 s, 60 s | |
Memória de usuário | Memória do controlador, memória SD-Card | |
Energia de entrada necessária | 24 V CC | |
Protocolos nativamente compatíveis com o controlador FLEX PK | Modbus TCP (Servidor e Cliente), Ethernet/IP (Cliente: Classe 1 e Classe 3) e Servidor OPC UA e PROFINET (Controlador). Outros protocolos disponíveis por meio de cartões barramento dedicados | |
Temperatura de operação | -40°C a +60°C (-40°F a 140°F) | |
Temperatura de armazenamento | -40° a 85°C (-40° a 185°F) | |
Umidade relativa | 5 a 95%, sem condensação classificação de proteção IP20, NEMA 12 | |
Contaminantes transportados pelo ar | ISA-S71.04-1985 – Contaminantes transportados pelo ar Classe G3, revestimento isolante contra impacto (condições operacionais normais) 10 g ½ onda senoidal por 11 ms | |
Vibração (limite de operação) |
