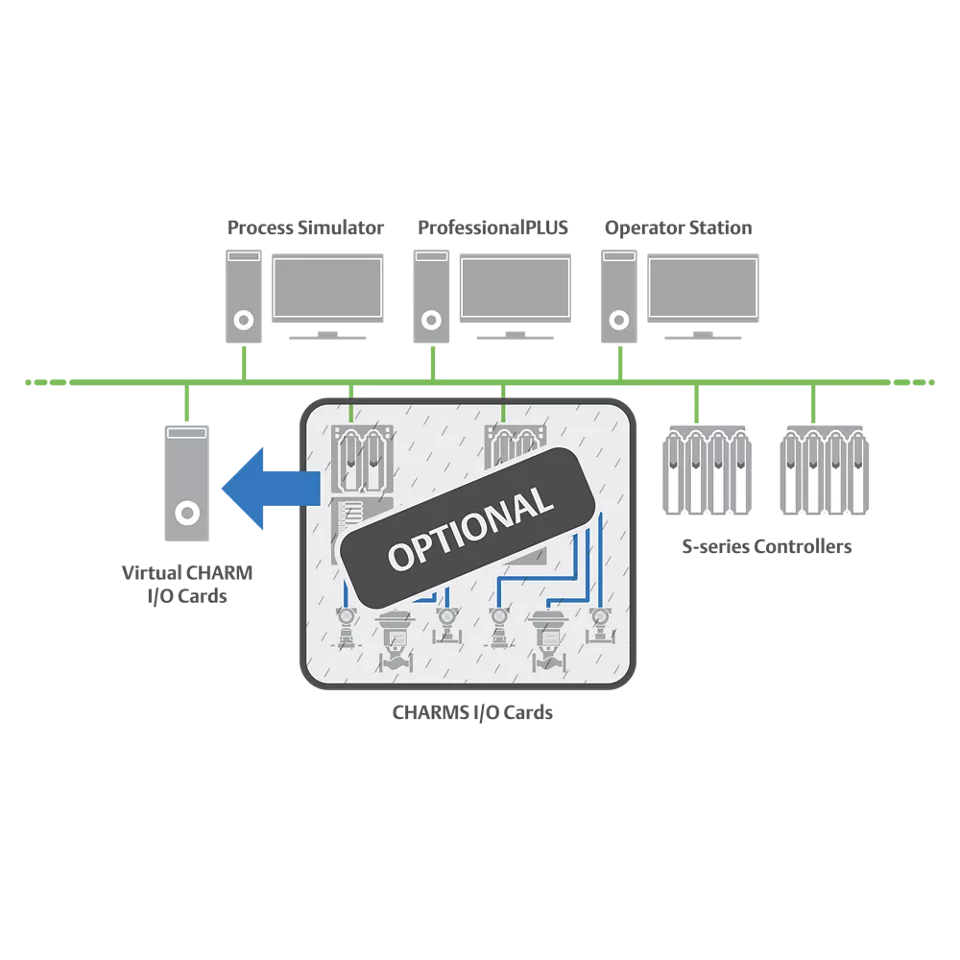

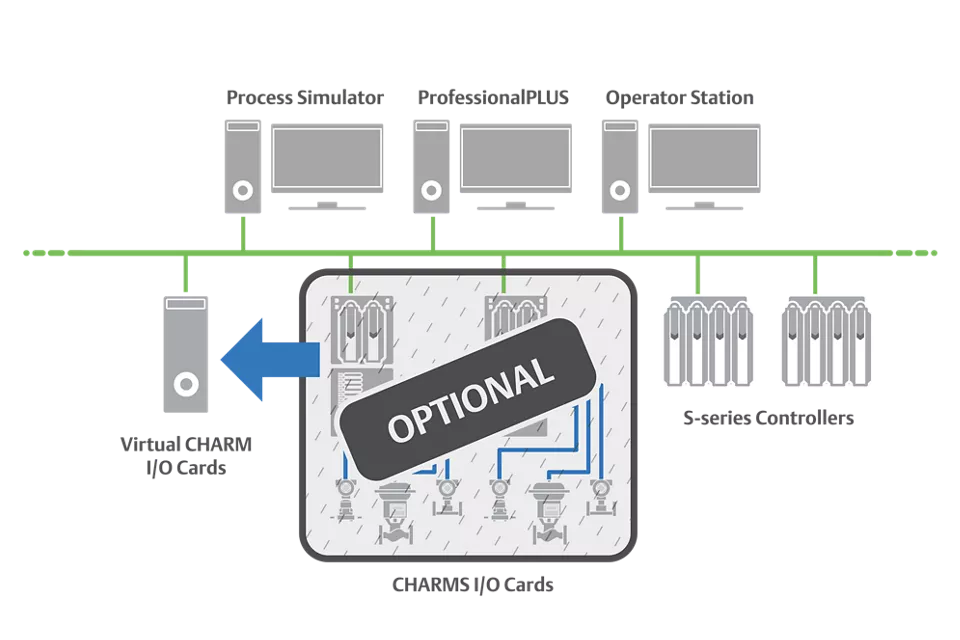

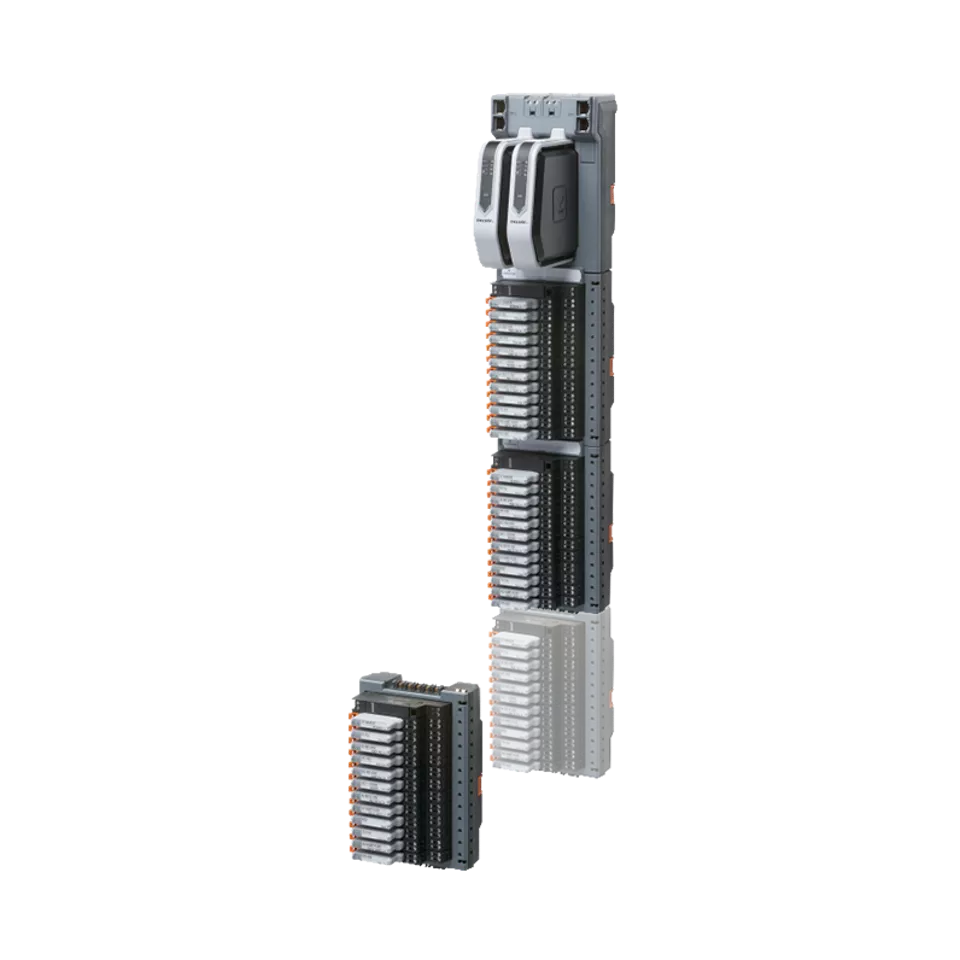

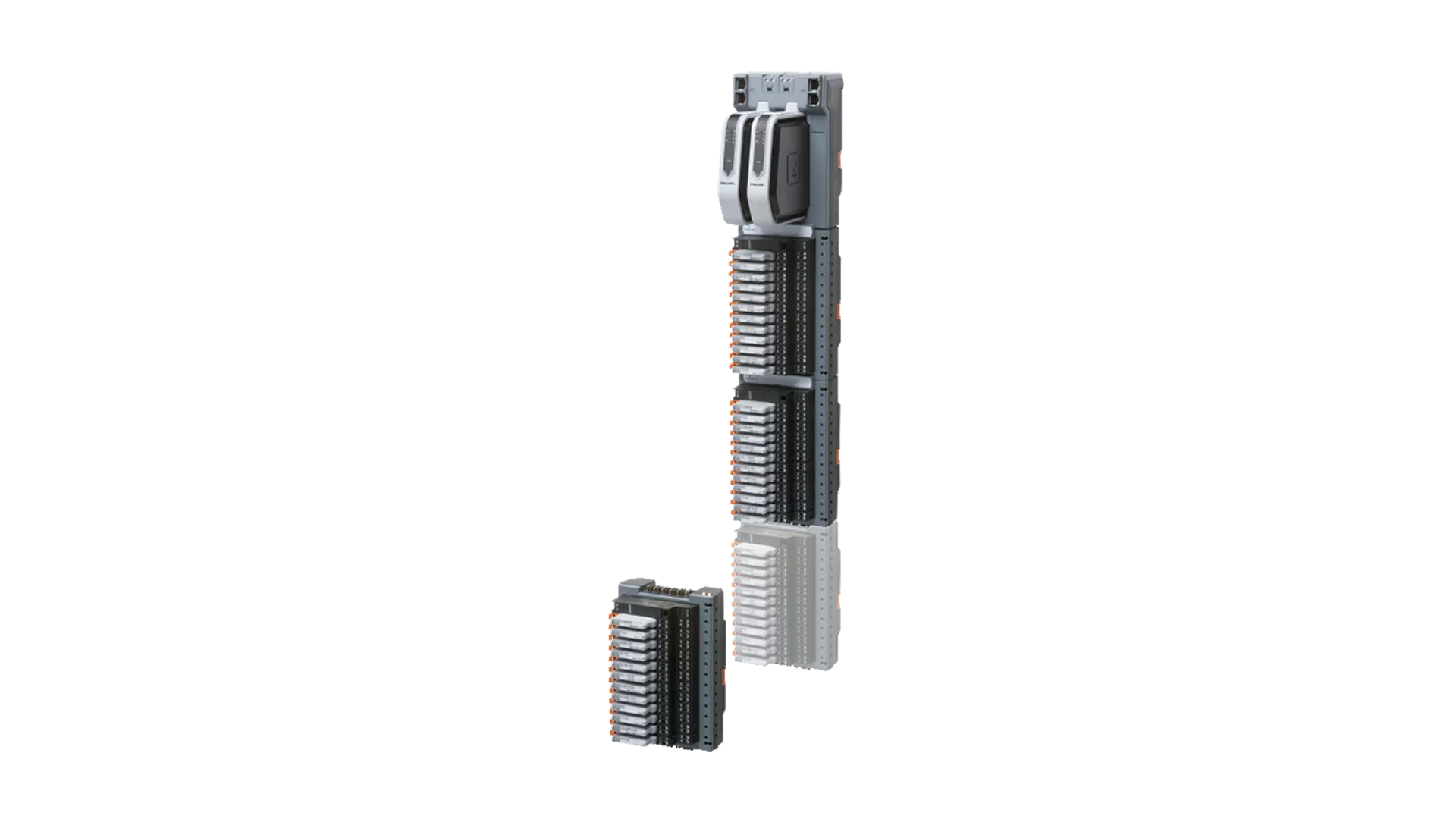

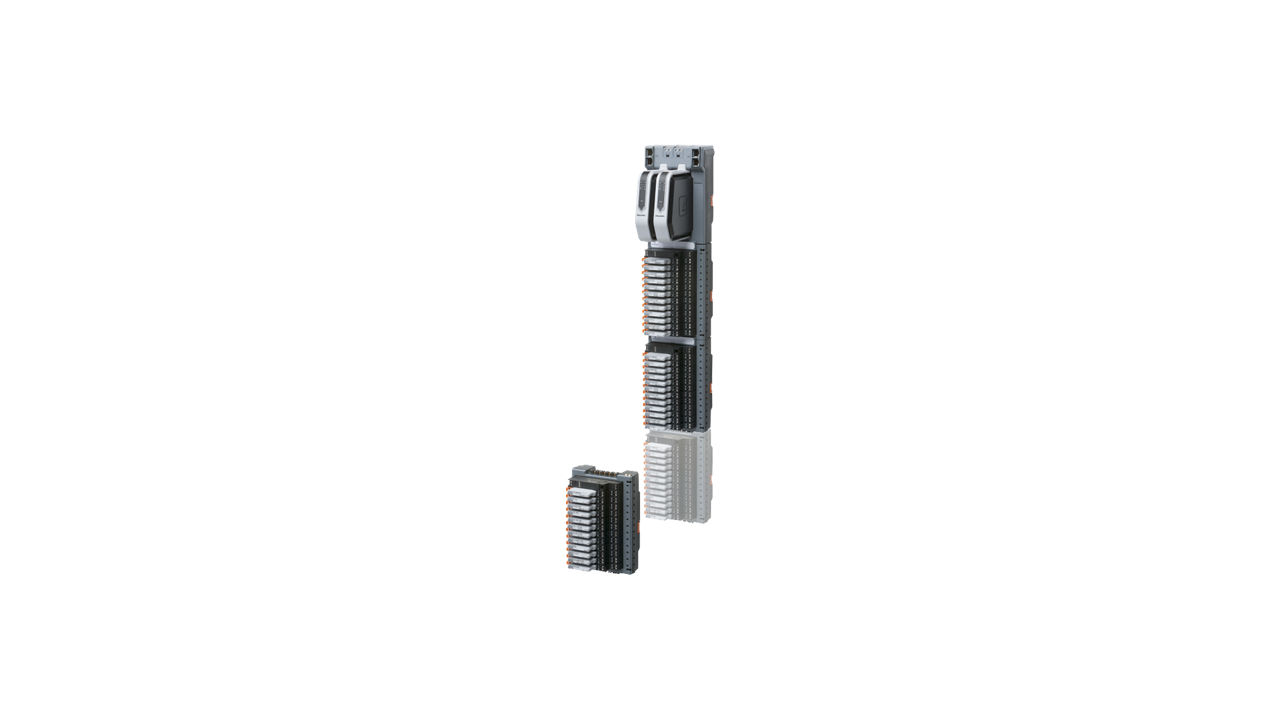

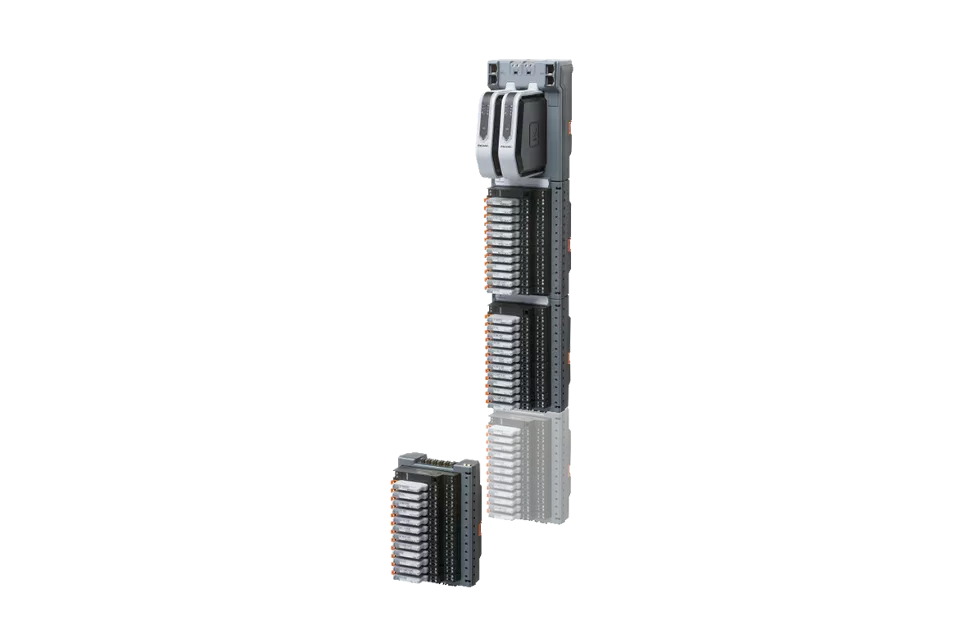

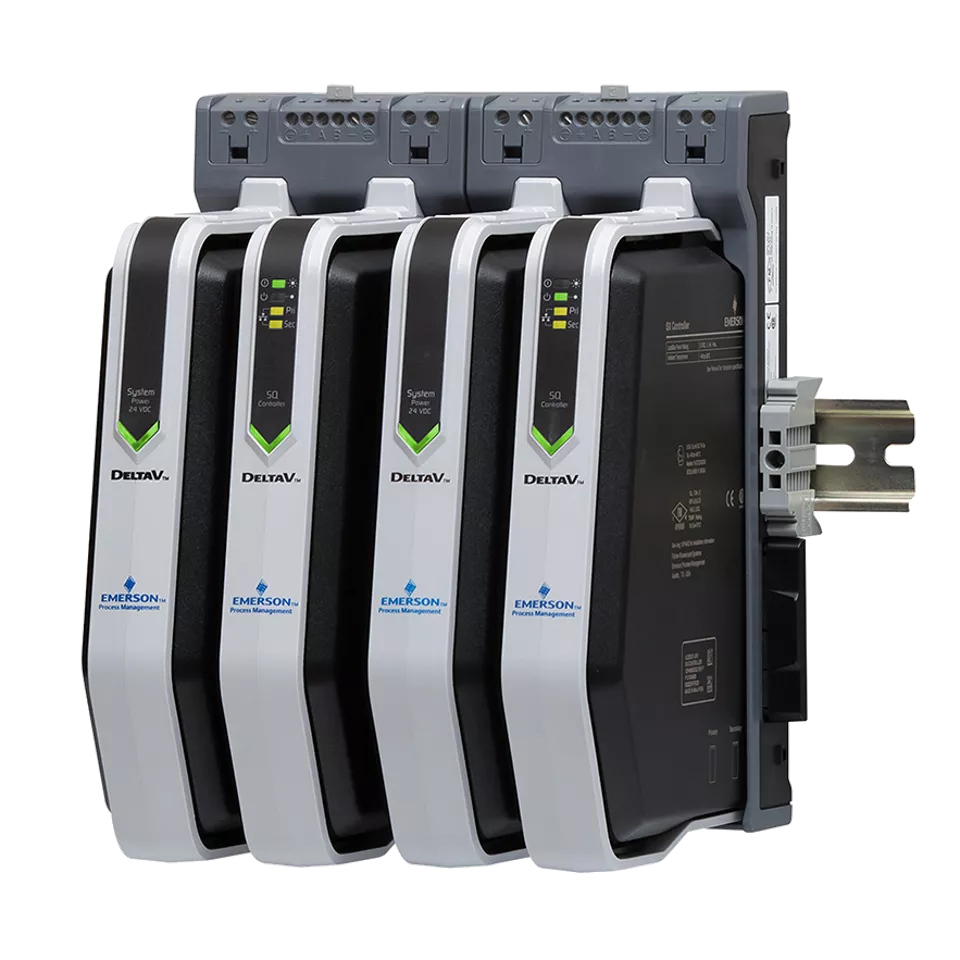

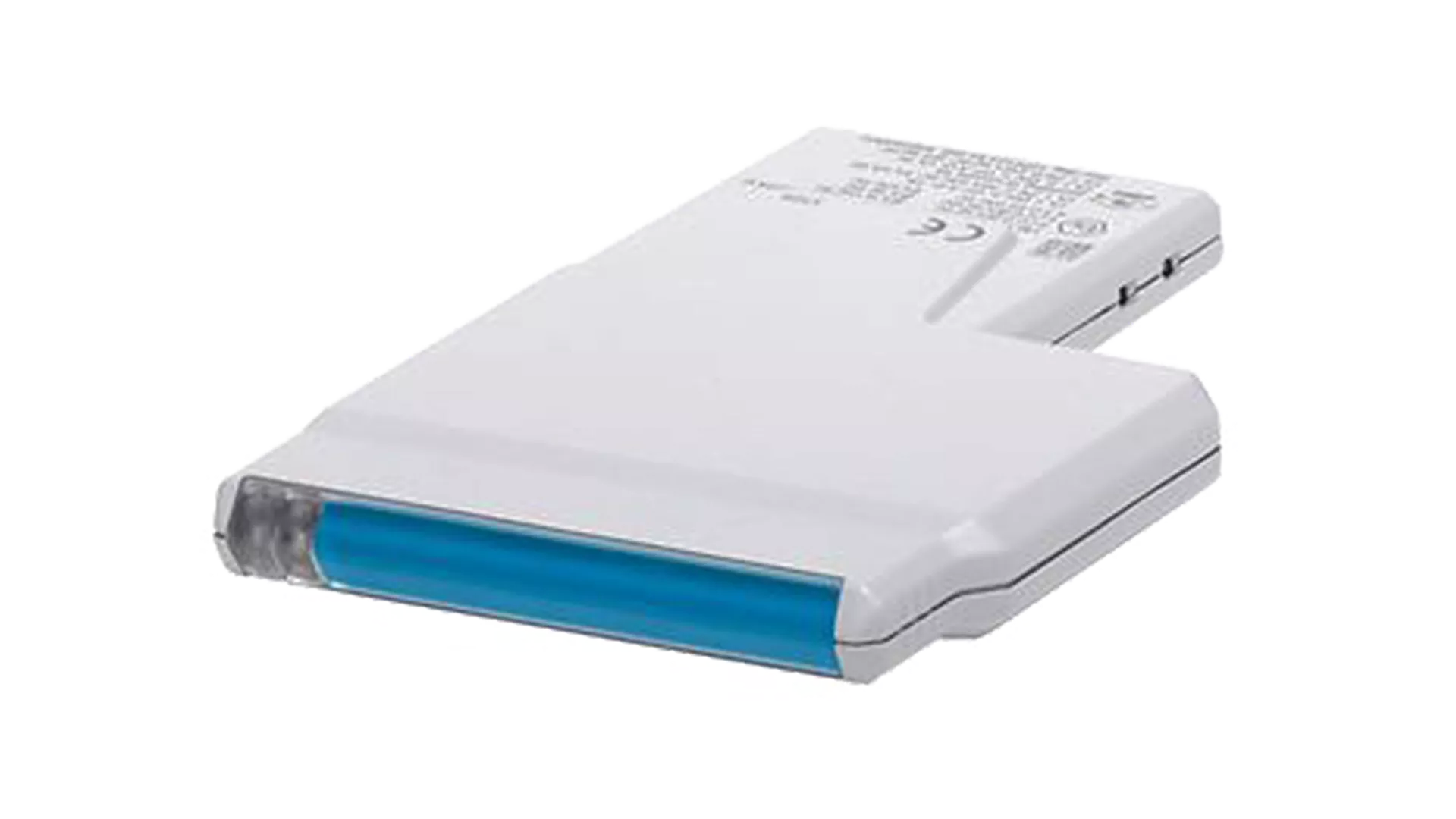

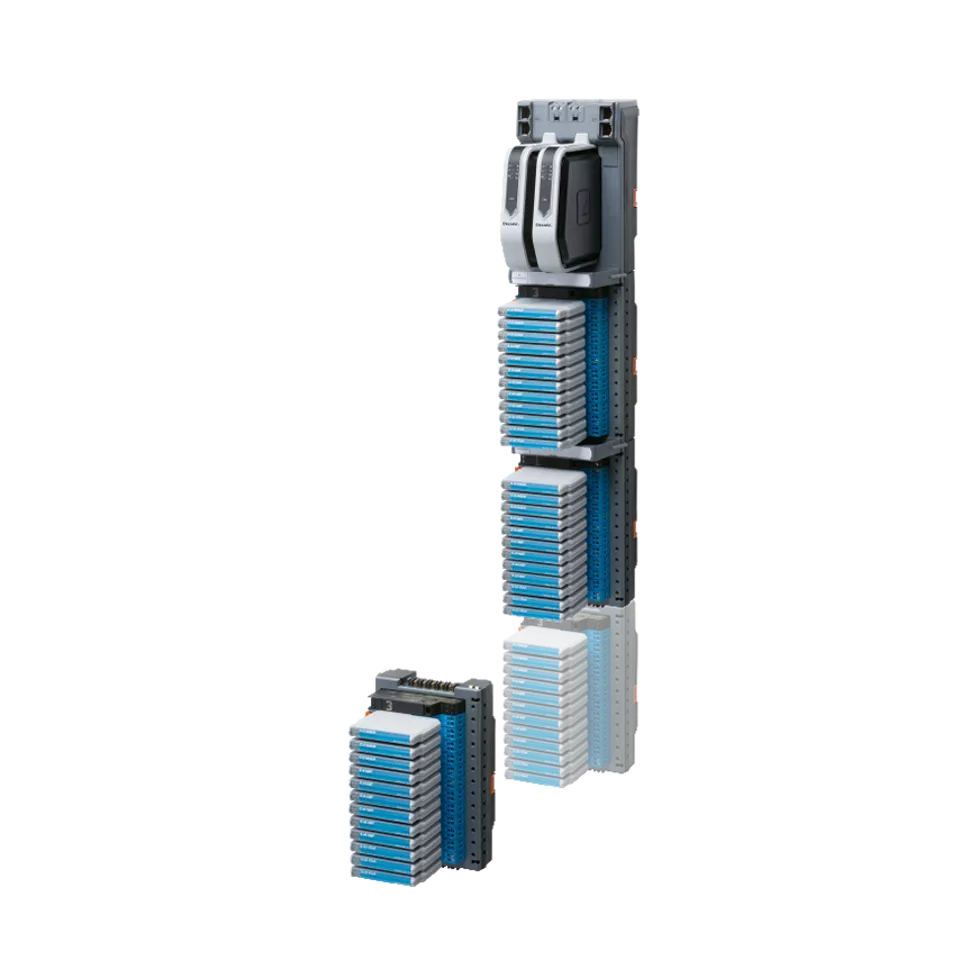

Nous avons placé la barre avec le marshalling électronique, maintenant nous la relevons

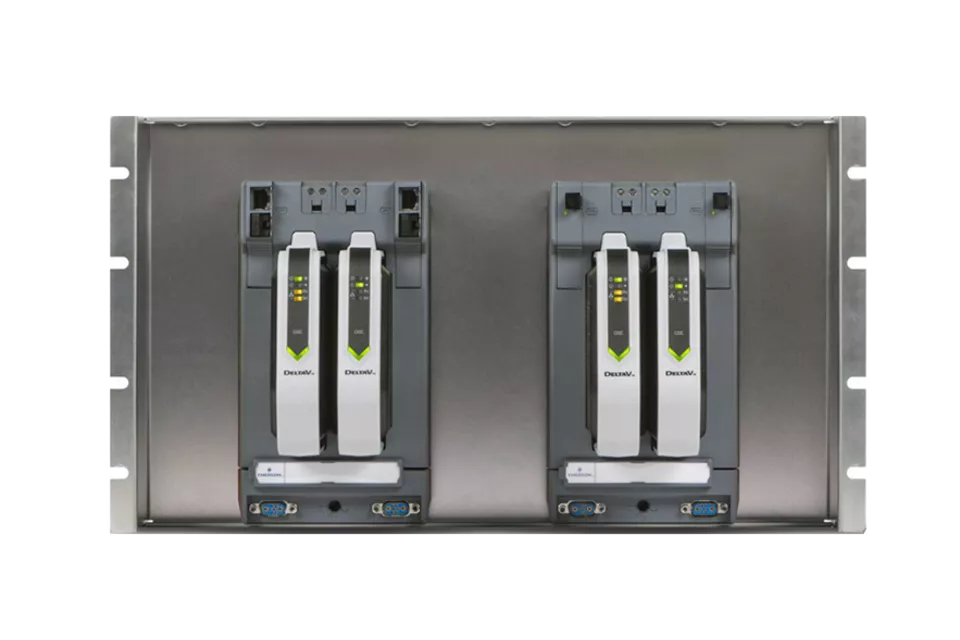

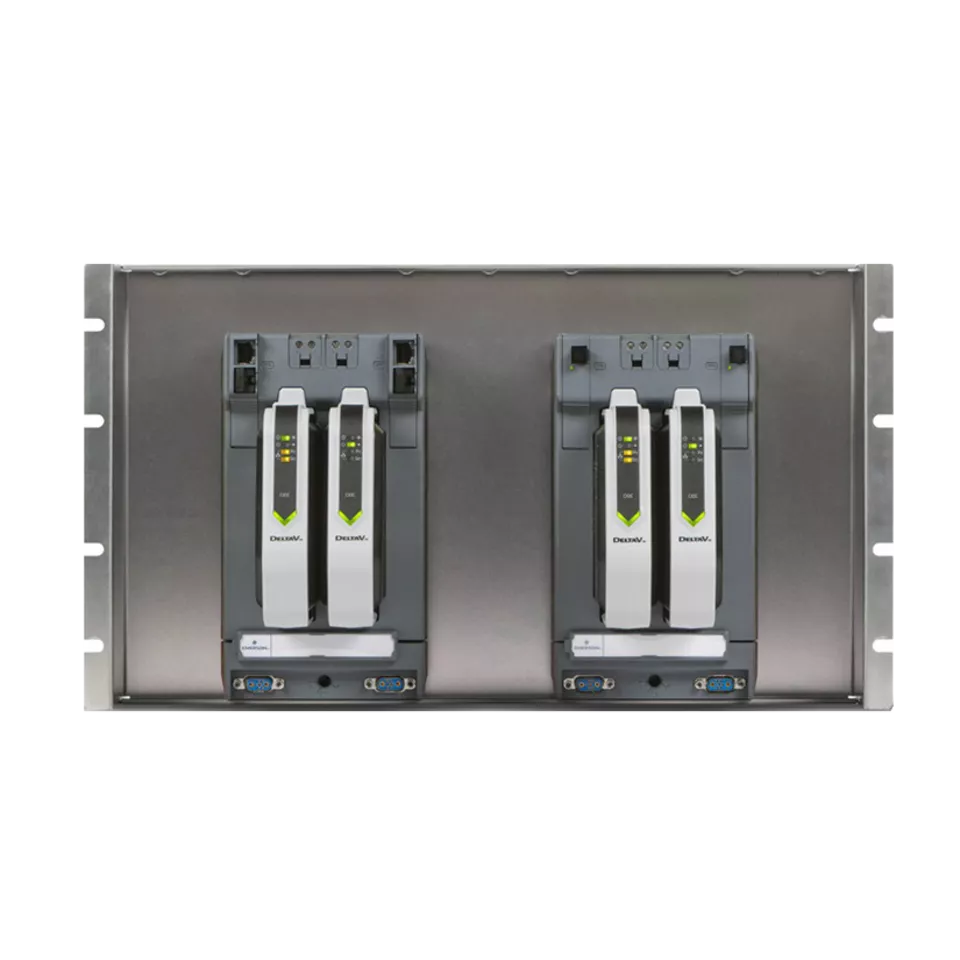

Nous avons introduit la technologie révolutionnaire dans la version 11 de DeltaV et nous vous permettons désormais d’installer de petits coffrets contenant jusqu’à 12 modules CHARM plus près des appareils de terrain, réduisant considérablement les coûts de câblage et d’installation globaux. Nous avons également simplifié le déploiement des appareils de terrain de marshalling électronique et sans fil dans les installations existantes en autorisant l’assignation des modules CHARM et des appareils sans fil aux contrôleurs série M.

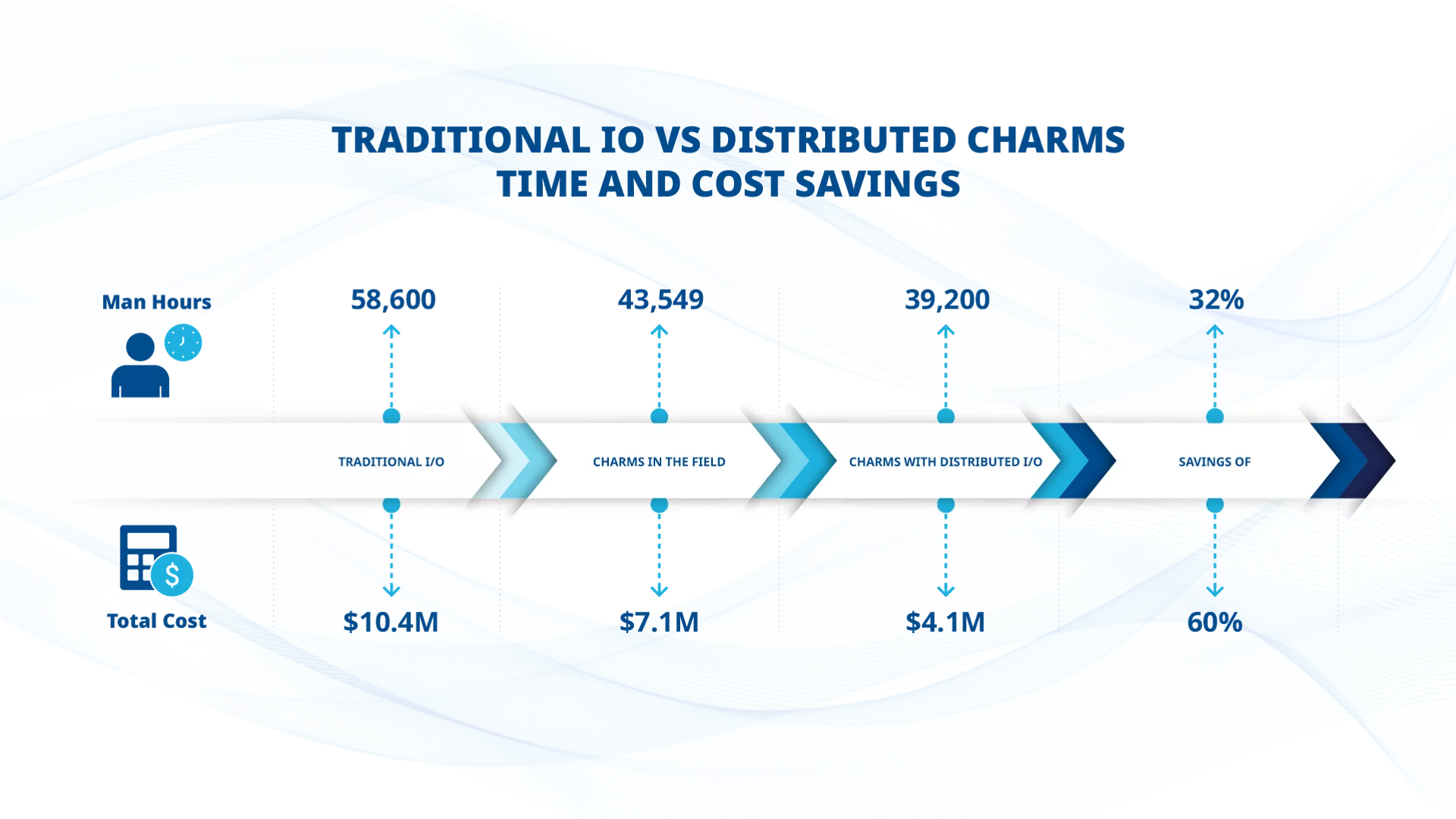

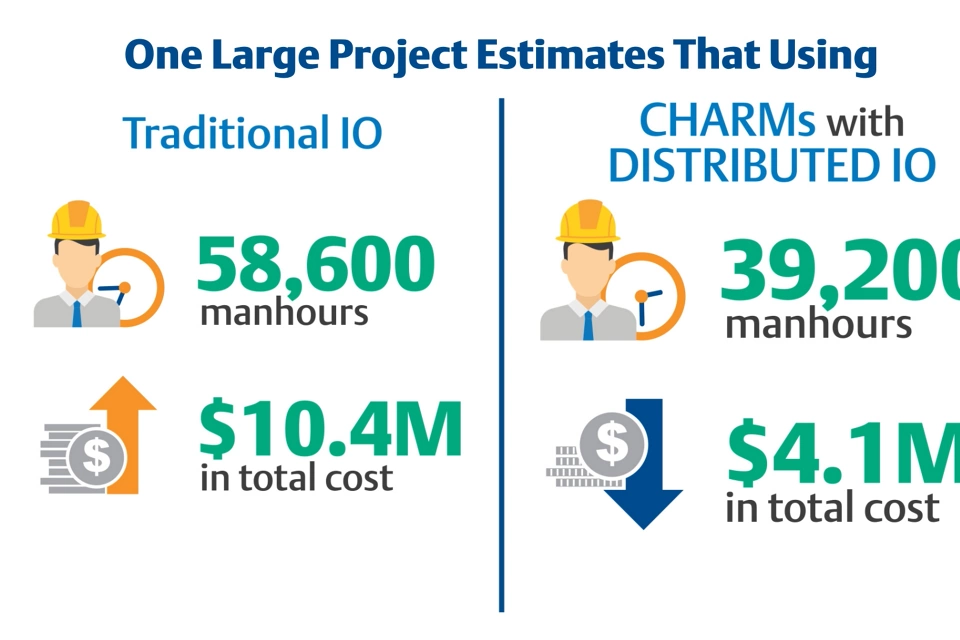

Modules E/S classiques vs modules CHARM distribués : économies de temps et de coûts
E/S classiques | Modules CHARM sur le terrain | Modules CHARM avec E/S réparties | Économies de | |
|---|---|---|---|---|
Heures de travail | 58 600 | 43 549 | 39 200 | 32 % |
Coûts totaux | 10,4 millions de dollars | 7,1 millions de dollars | 4,1 millions de dollars | 60 % |

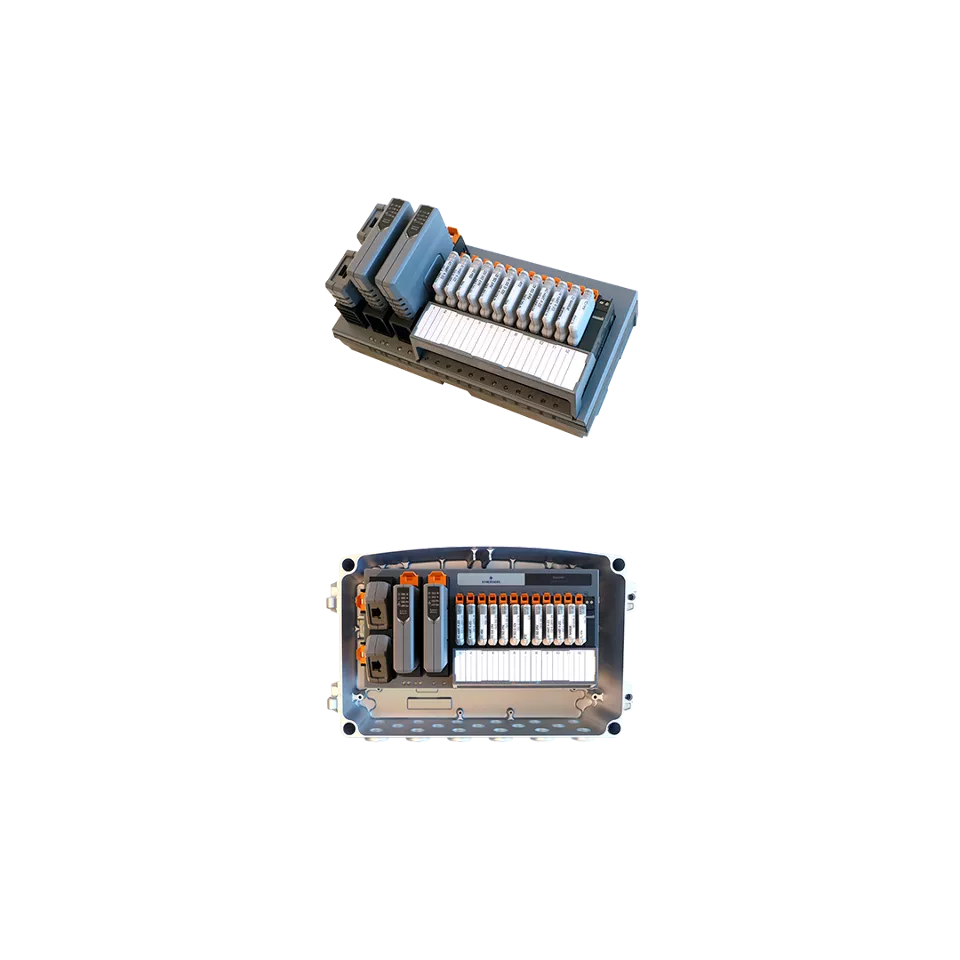

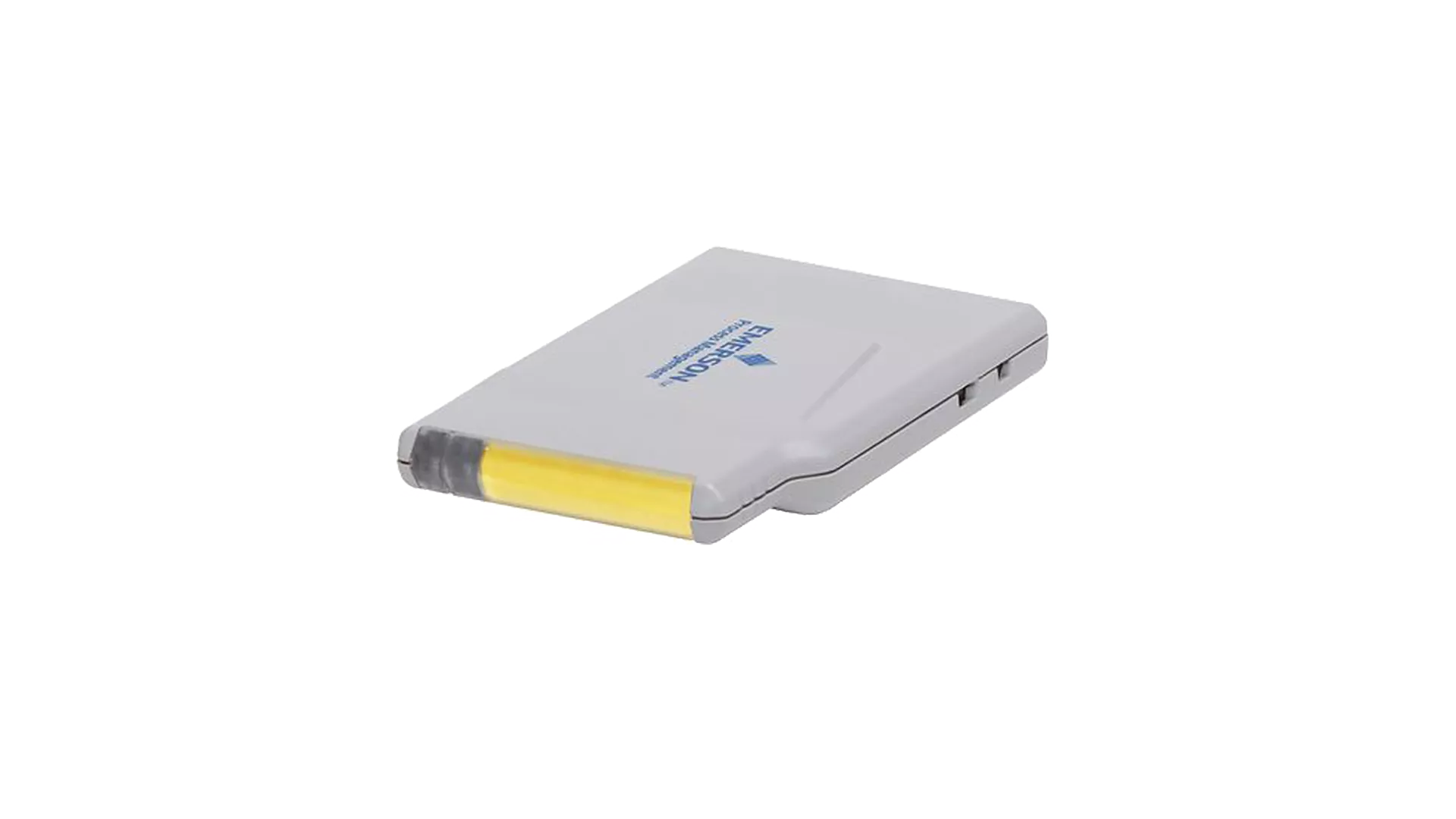

Avantages du marshalling électronique avec des modules CHARM répartis

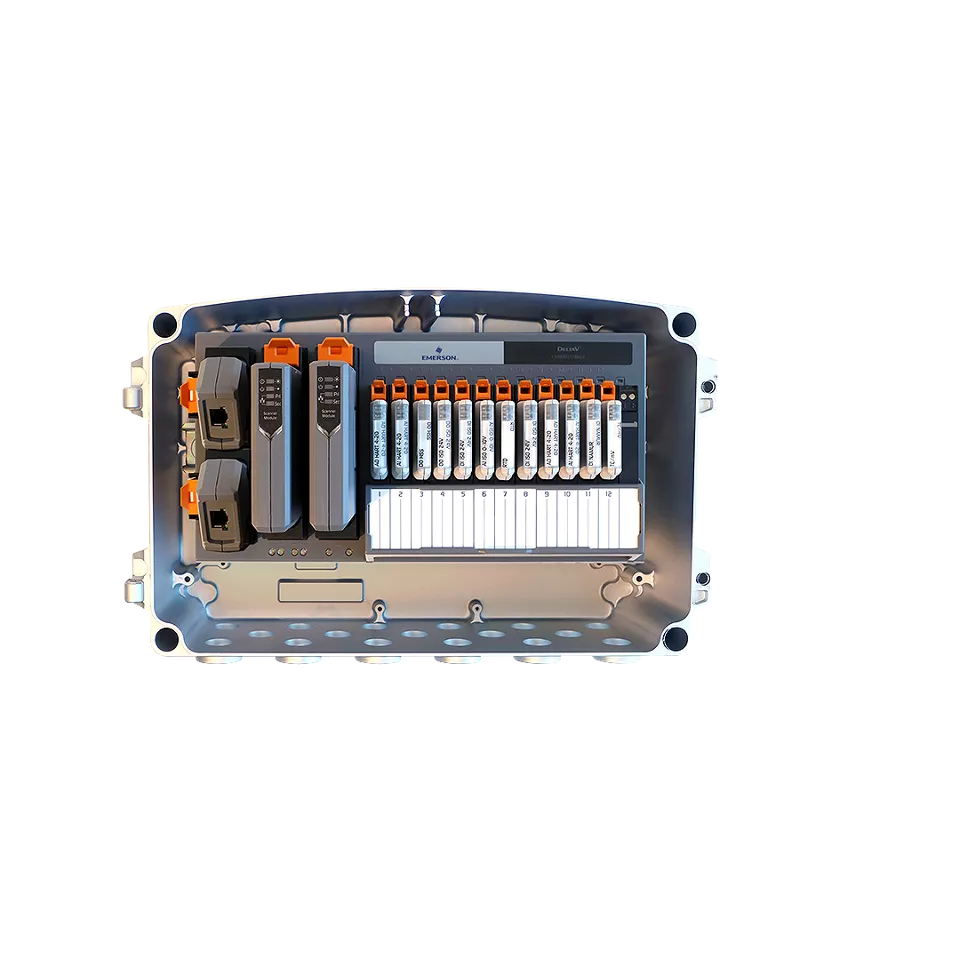

Installez les modules CHARM encore plus près des appareils de terrain et supprimez les coûts liés à l’ingénierie et à l’installation.

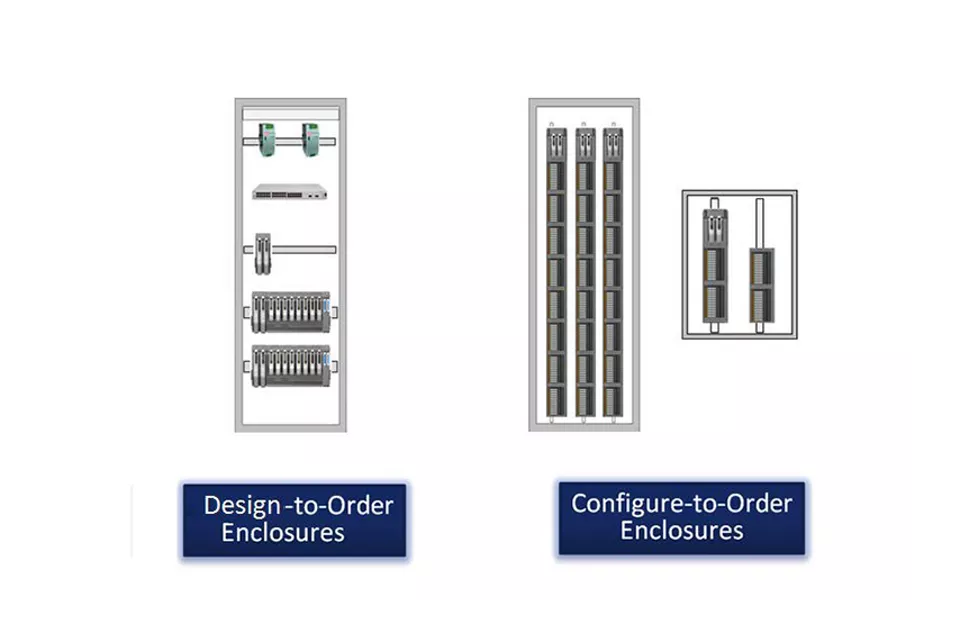

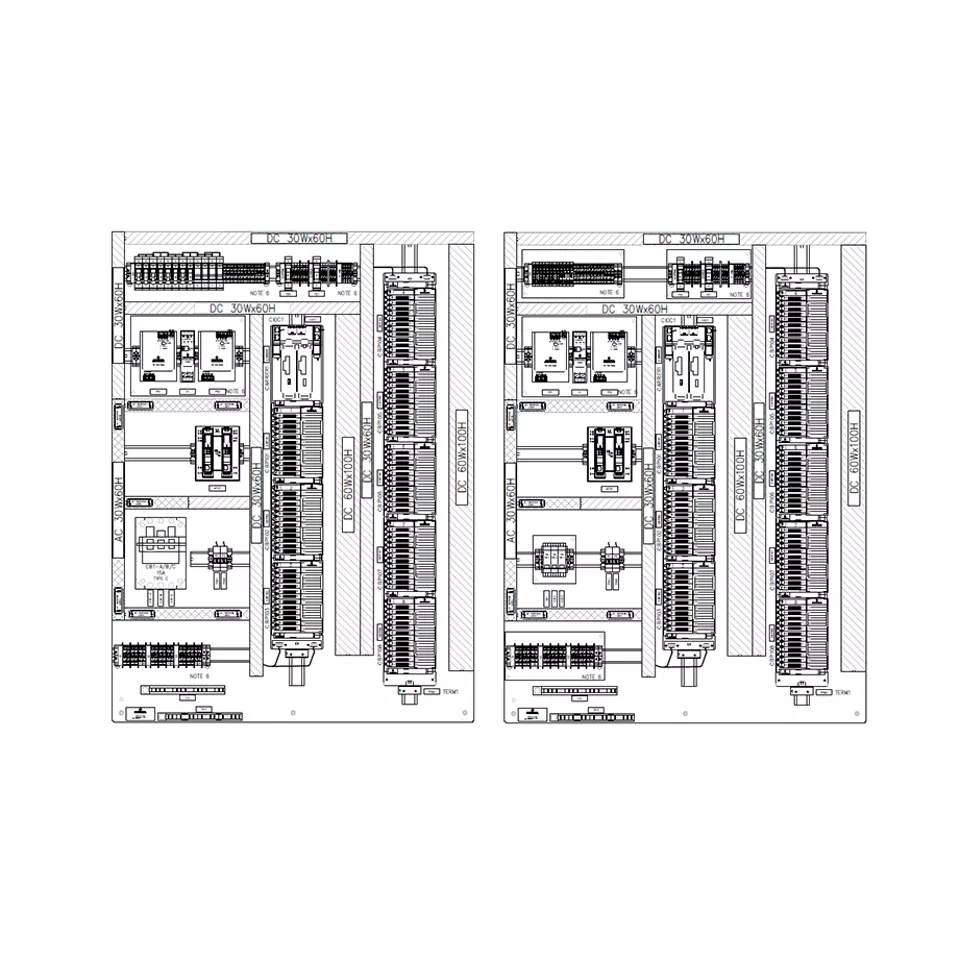

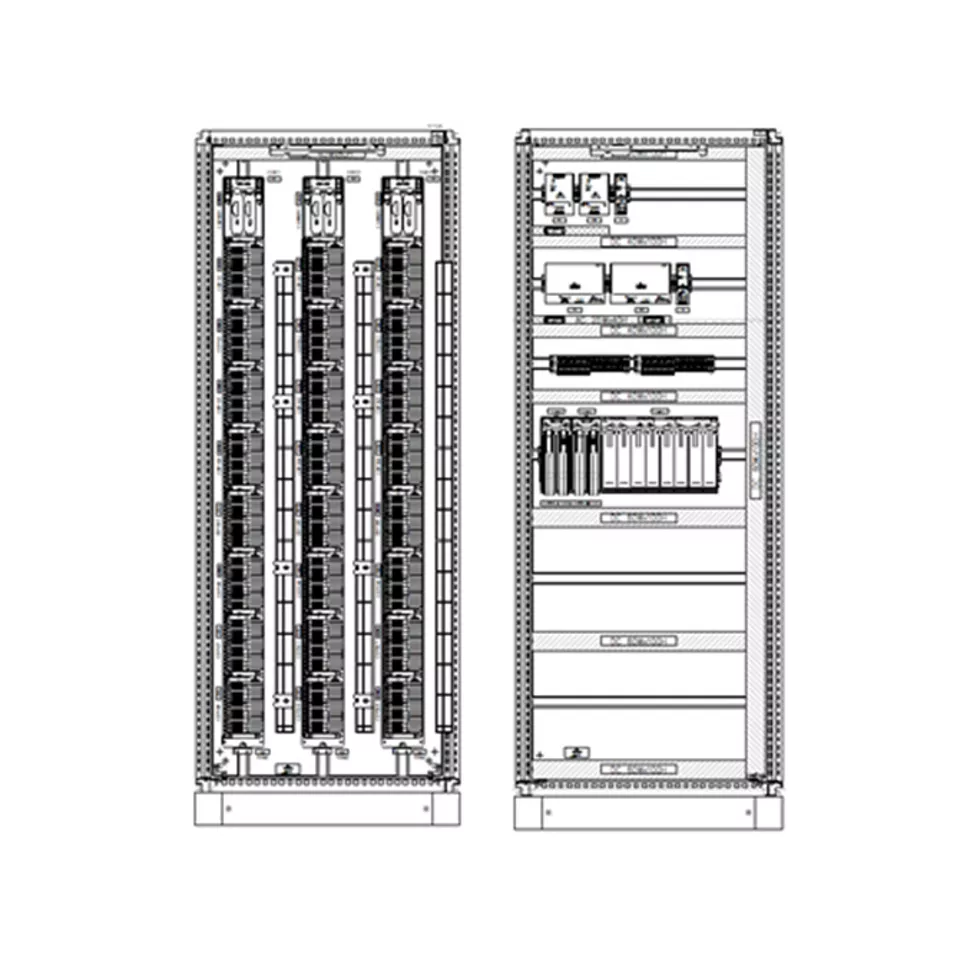

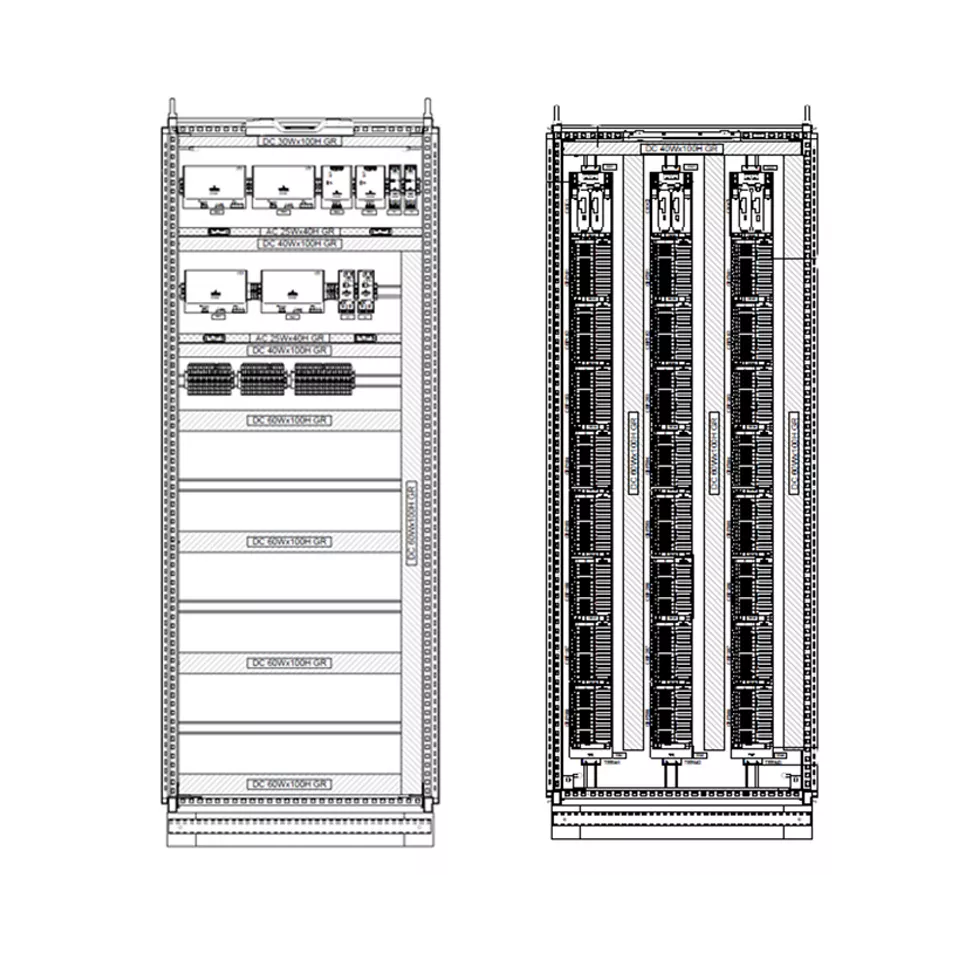

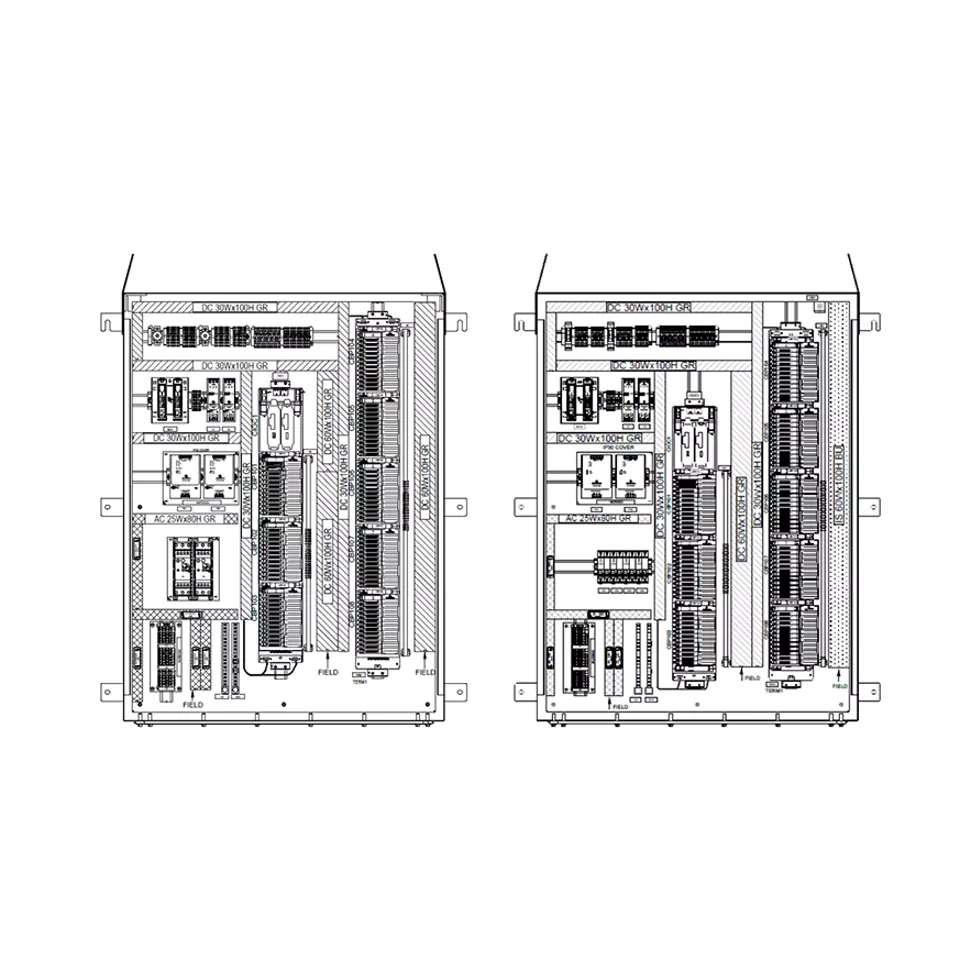

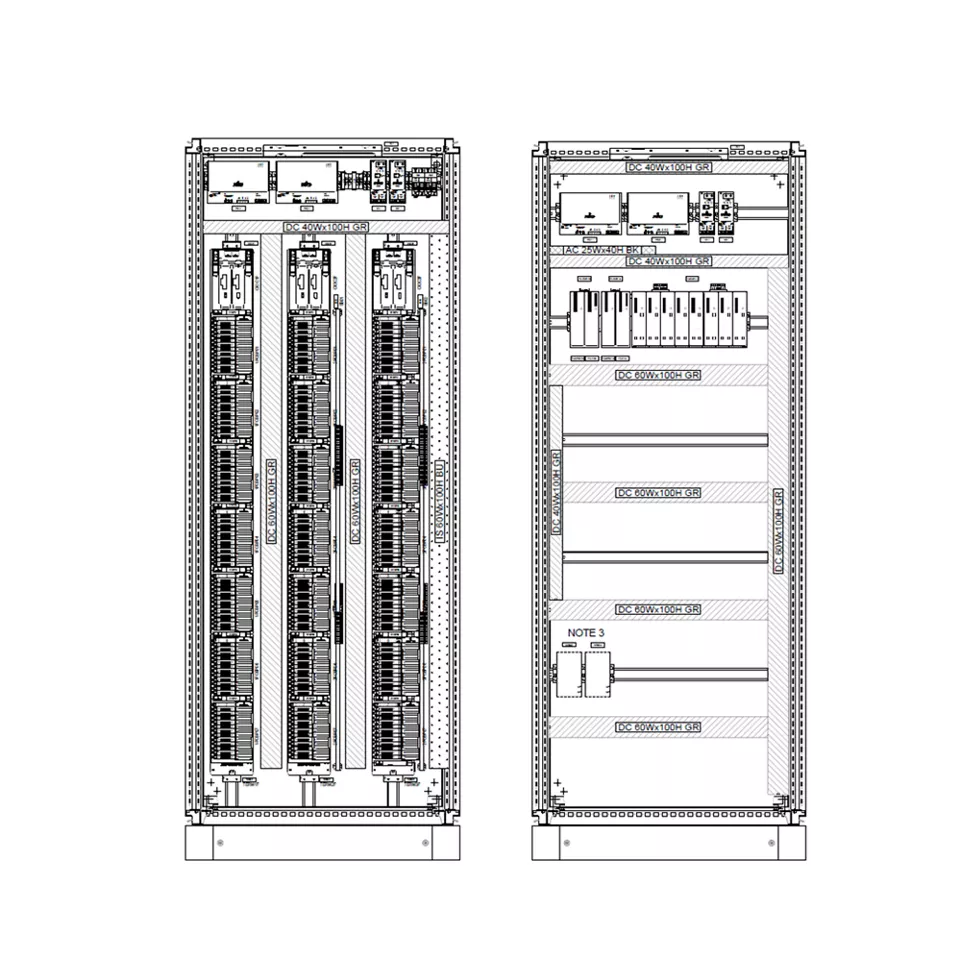

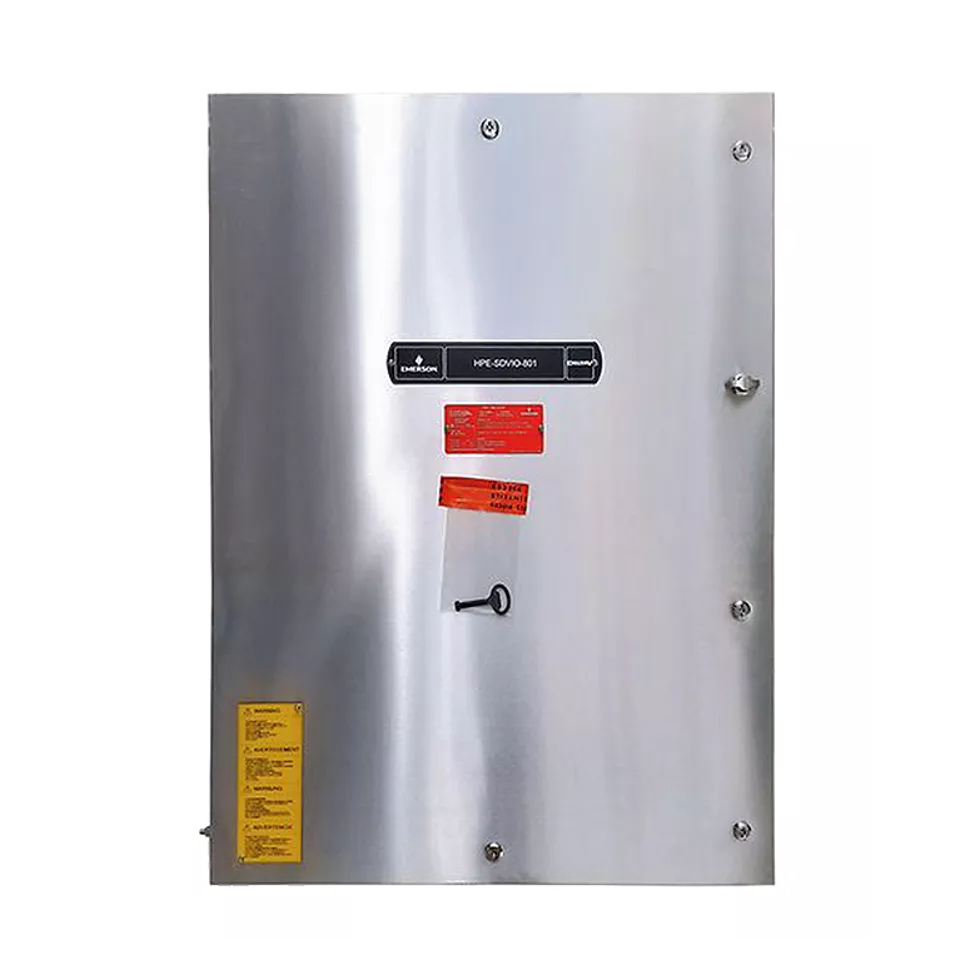

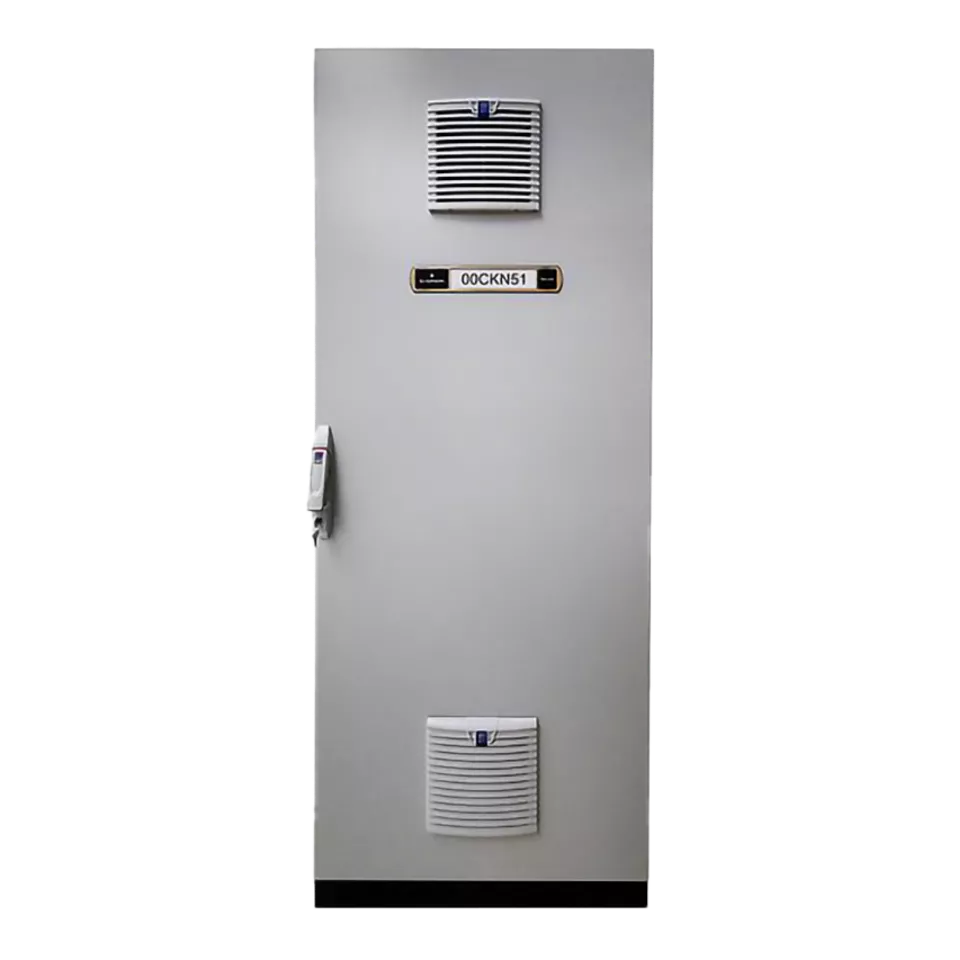

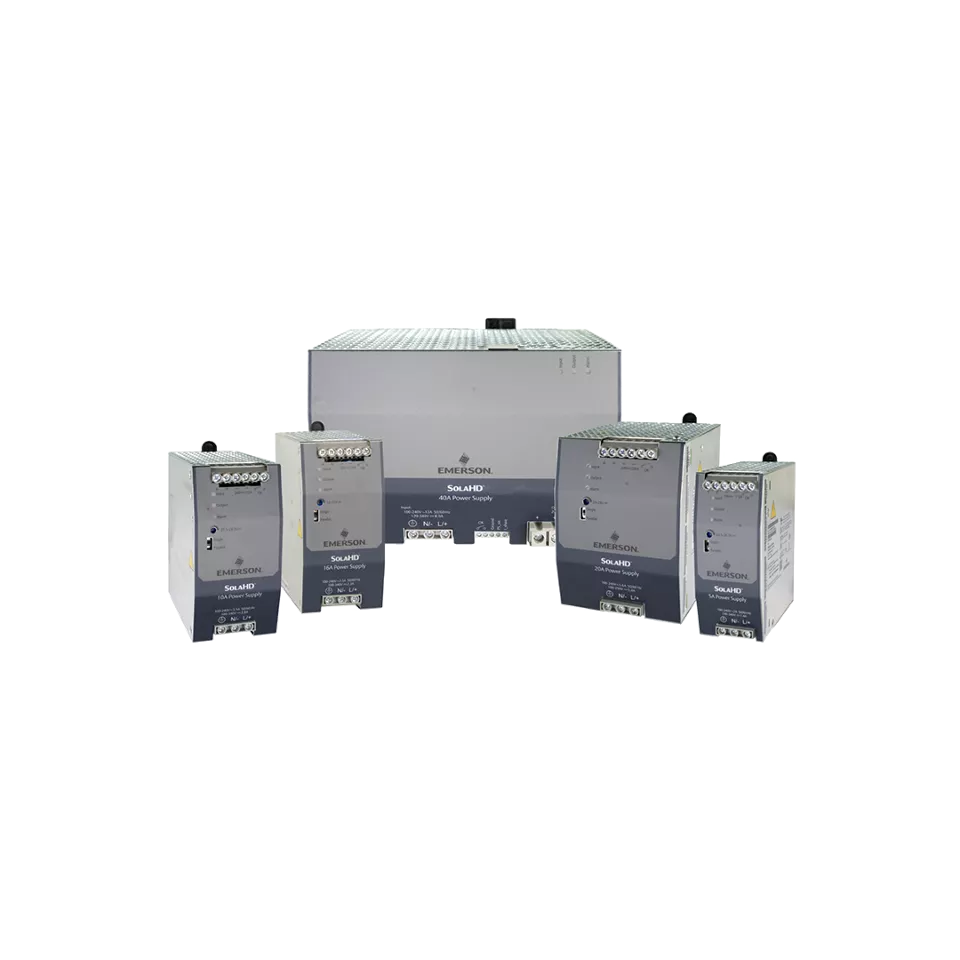

Armoires et accessoires

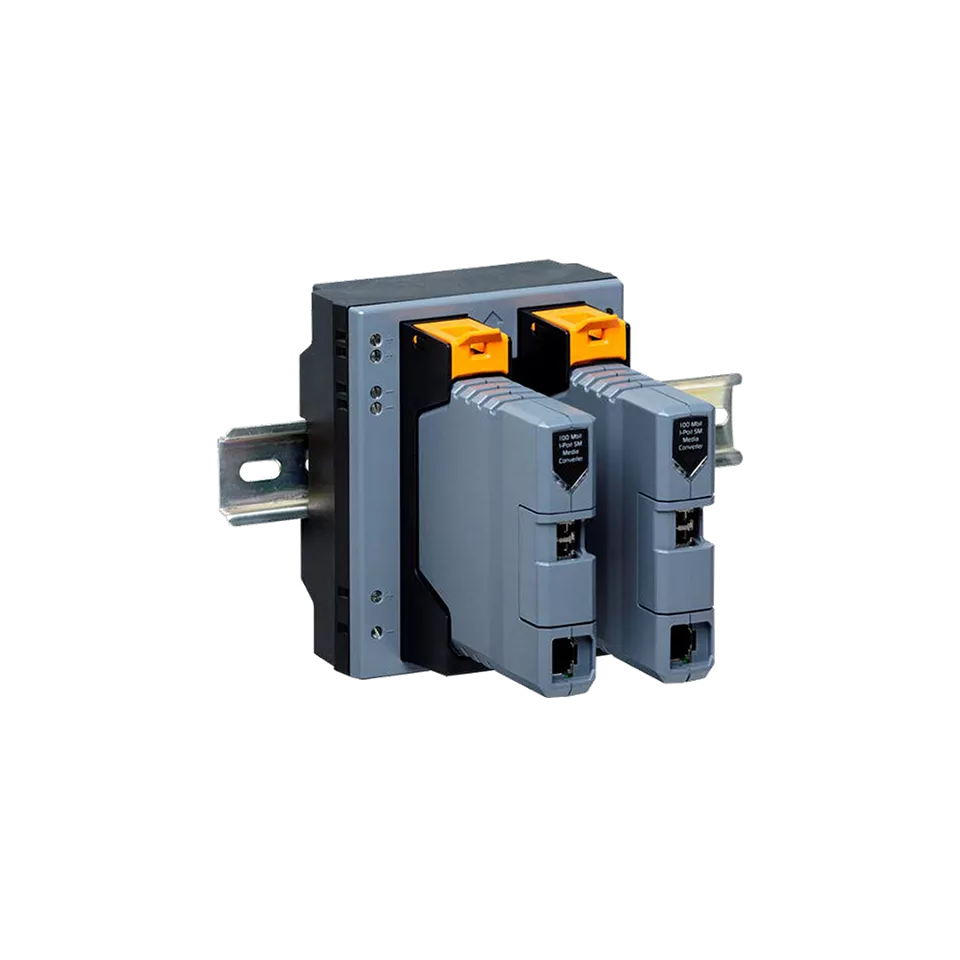

Produits d’interface réseau système de contrôle-commande

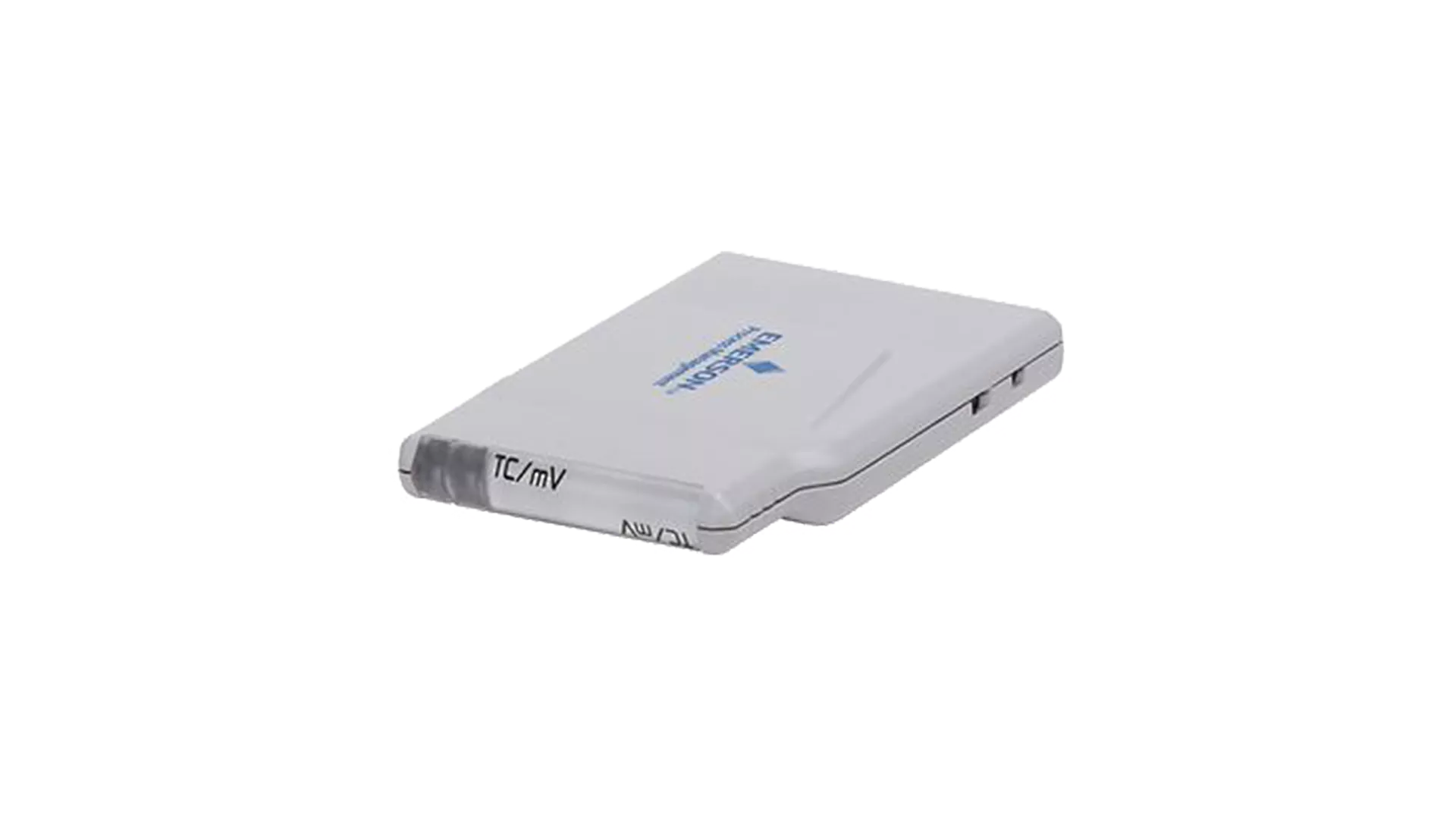

Modules CHARM d’entrée analogique/thermocouple

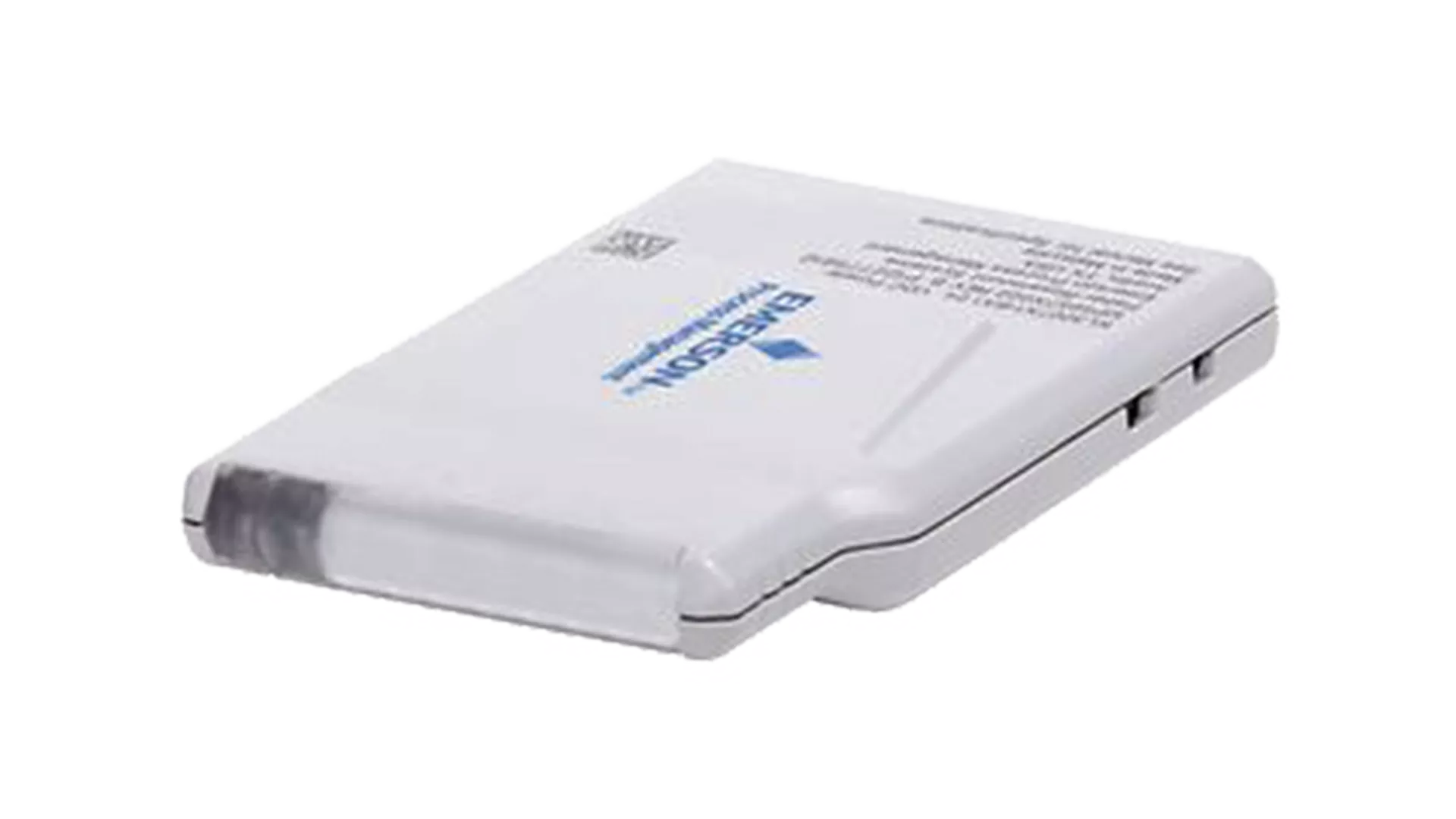

Module CHARM DeltaV avec entrée analogique pour appareil isolé de 0-10 Vcc
Module de caractérisation du signal (CHARM) à entrée analogique conçu pour un appareil isolé de 0-10 Vcc.
Spécifications
- Types de capteurs : Appareil à tension
- Plage de signaux à pleine échelle : Voir la fiche de spécifications complète
- Précision : Voir la fiche de spécifications complète
- Impédance d’entrée : 10 MΩ
- Répétabilité : 0,05 % de l’étendue d’échelle
- Résolution : Convertisseur A/N 24 bits/Voir la fiche de spécifications
- Étalonnage : Aucun requis
- Réjection en mode commun : 90 dB à 50/60 Hz
- Isolation : Chaque entrée est isolée galvaniquement et testée en usine à 1 000 Vcc
- Alim. requise par le module CHARM : 22 mA max. à 24 Vcc
- Dissipation thermique du module CHARM : 0,40 W
Modules CHARM de la sortie analogique/positionneur numérique

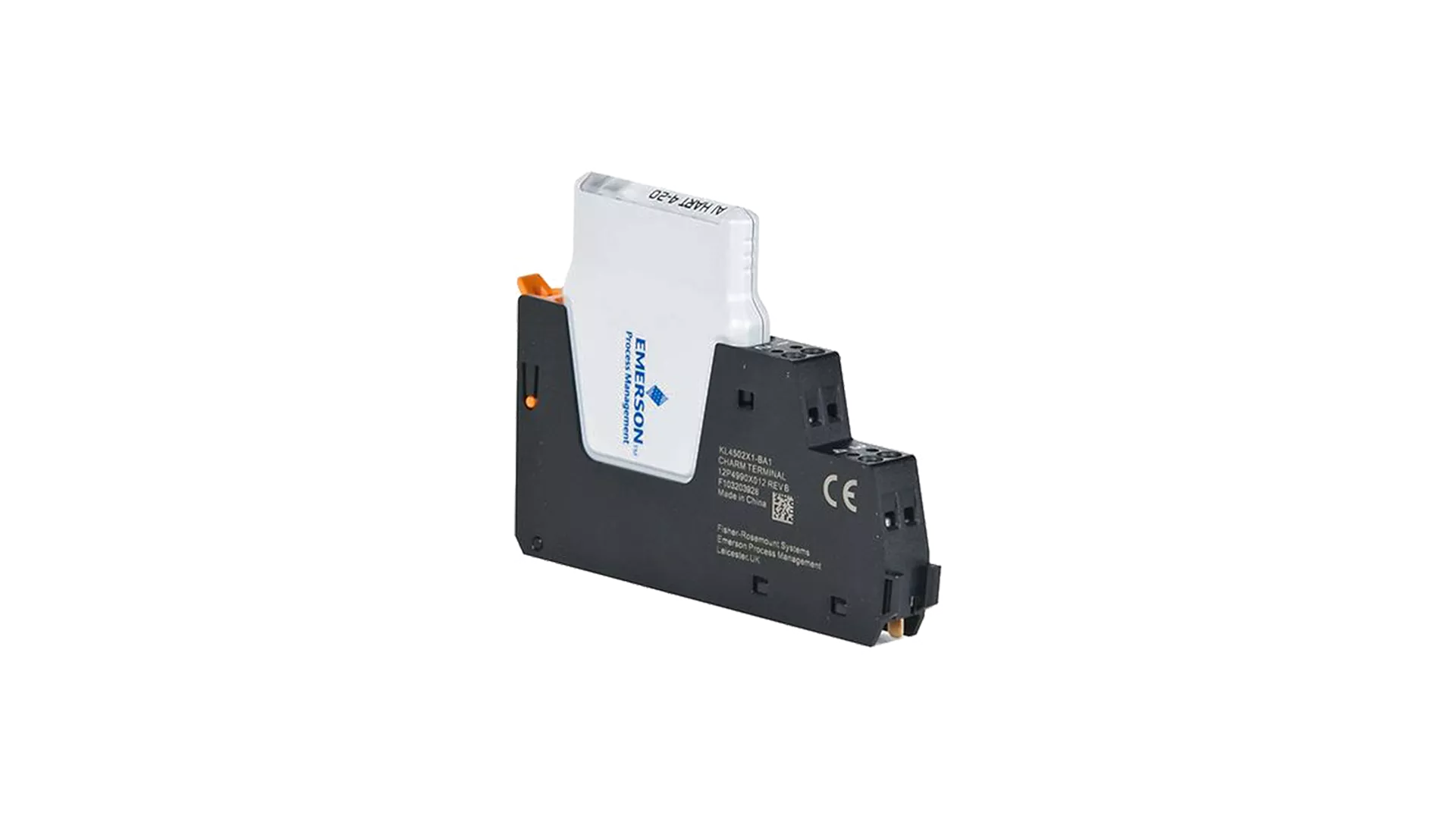

Module CHARM DeltaV AO 4-20 mA HART
Un module de caractérisation (CHARM) à sortie analogique conçu pour une sortie 4-20 mA avec ou sans HART.
Spécifications
- Types de capteurs : 4 à 20 mA avec/sans HART, 0 à 20 mA
- Plage de signal nominal (étendue d’échelle) : 4-4 mA, (0-0 mA en option)
- Plage de signaux entière : 0 à 24 mA
- Précision sur la plage de température : 0,25 % de l’étendue d’échelle (0 à 60 °C), 0,5 % de l’étendue d’échelle (-40 à 70 °C)
- Résolution : Convertisseur A/N 16 bits
- Étalonnage : Aucun requis
- Puissance disponible sur le terrain : 20 mA à alimentation 15 Vcc avec une charge de 750 Ω
- Circuit de limitation du courant : 24 mA, déconnexion du câblage d’instrument
- Alim. requise par le module CHARM : 42 mA max. à 24 Vcc
- Dissipation thermique du module CHARM : 0,48 W
- Assistance HART : Intercommunication HART version 7 pour AMS, envoi de la variable et de l’état du dispositif au système de contrôle via HART version 7
- Taux de rafraîchissement des données HART : Les taux de rafraîchissement sont plus rapides qu’une fois par seconde, en fonction de la charge de communication HART et du type d’appareil.
