Potente e autonomo. Facilmente integrabile.

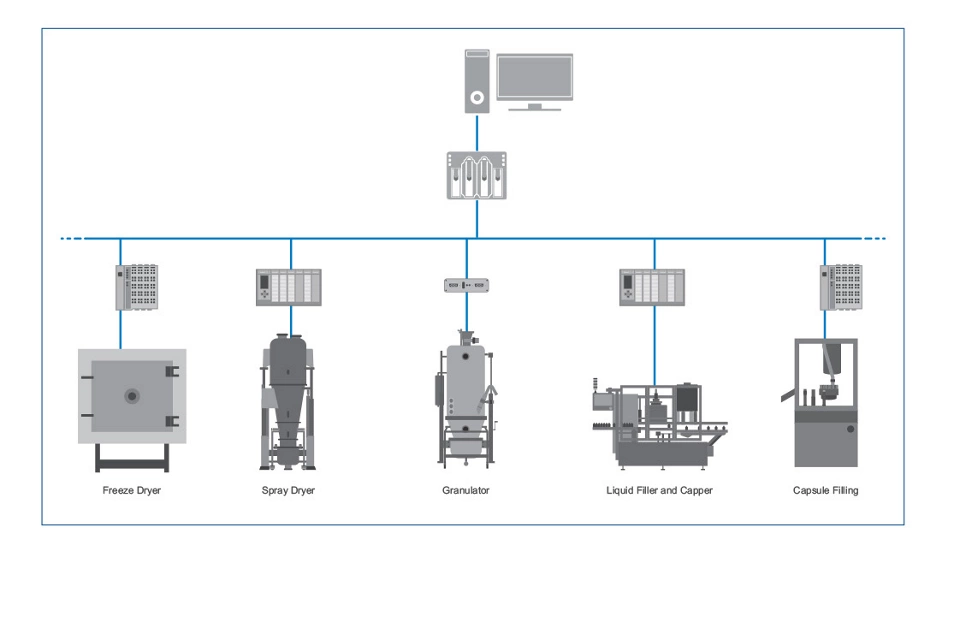

Offrendo la soluzione di controllo più versatile sul mercato, il controllore DeltaV PK può essere implementato per applicazioni su piccola scala, come le unità skid alle applicazioni di controllo tradizionali su larga scala.
Il controllore può fungere da sistema autonomo e fondersi perfettamente in un sistema DeltaV più grande, dando vita a un unico database nativo e sistema, consentendo di abbreviare la pianificazione del progetto e adattarsi alle modifiche in corso d'opera.
Il controllore DeltaV PK soddisfa le esigenze più complesse, indipendentemente dalle dimensioni o dalla fase delle operazioni. Con un'esecuzione più veloce delle logiche, porte Ethernet native integrate e protocolli nativi di interfaccia con i dispositivi, il controllore PK DeltaV™ è adatto a una vasta gamma di applicazioni e dimensioni di sistema.
Come funziona

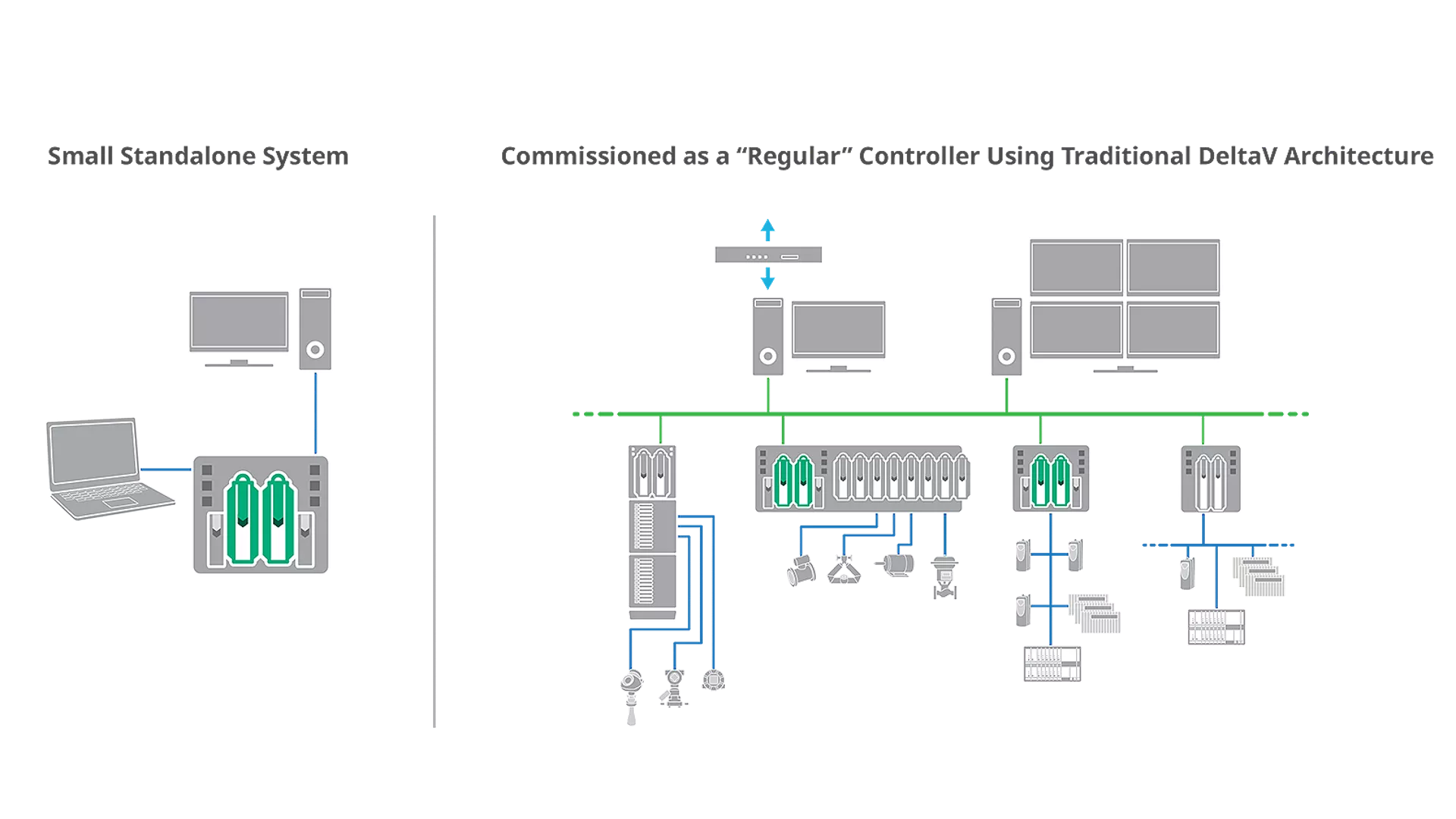

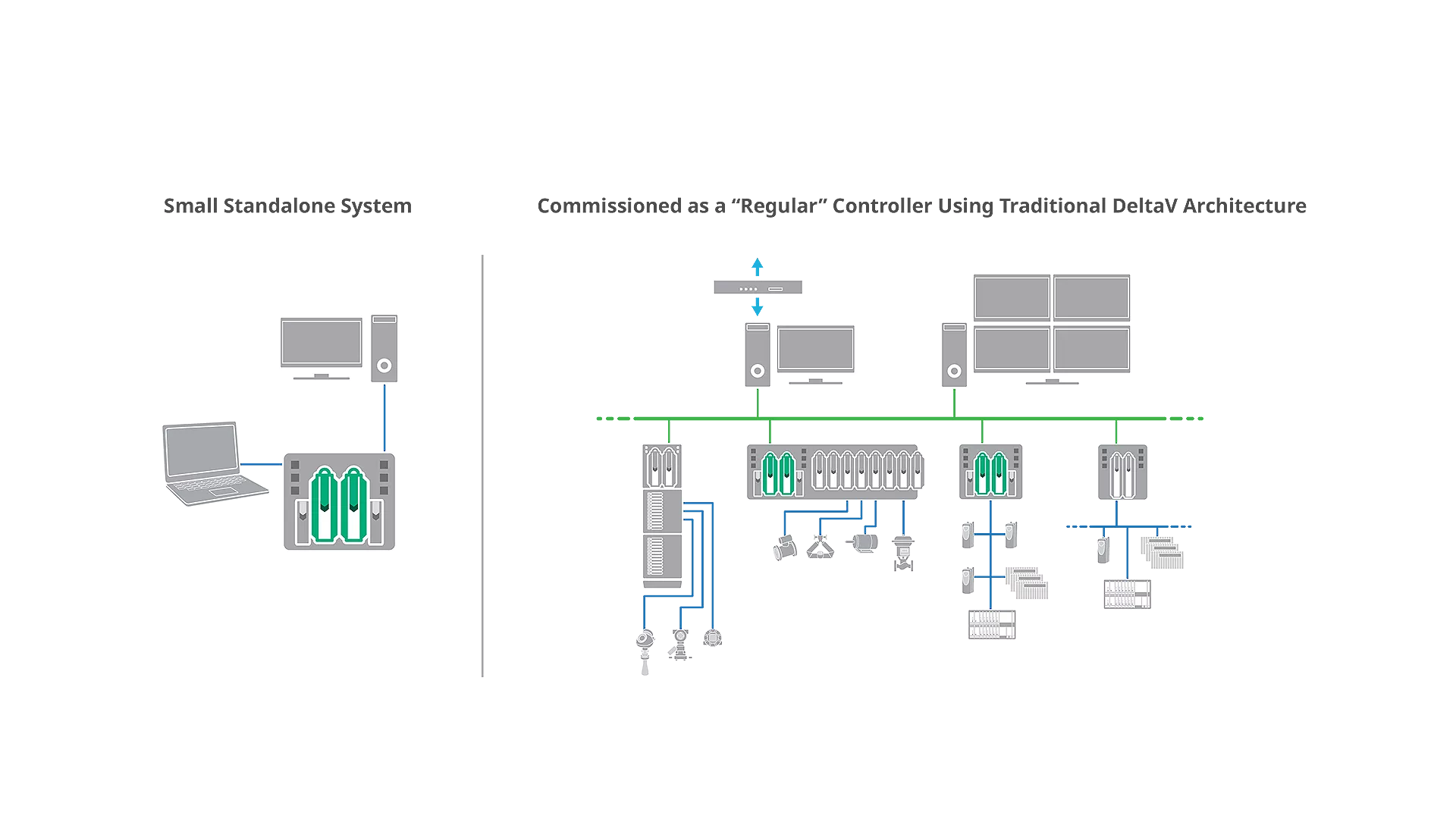

Flexible Operating Environments
Progettato per funzionare in modalità indipendente, il controllore PK funziona senza collegarsi a un server, ad un pannello HMI o ad ulteriori elementi del sistema di controllo distribuito.
Inoltre, può essere configurato come nodo nativo su sistemi DeltaV DCS offrendo una soluzione per applicazioni di controllo più veloci.

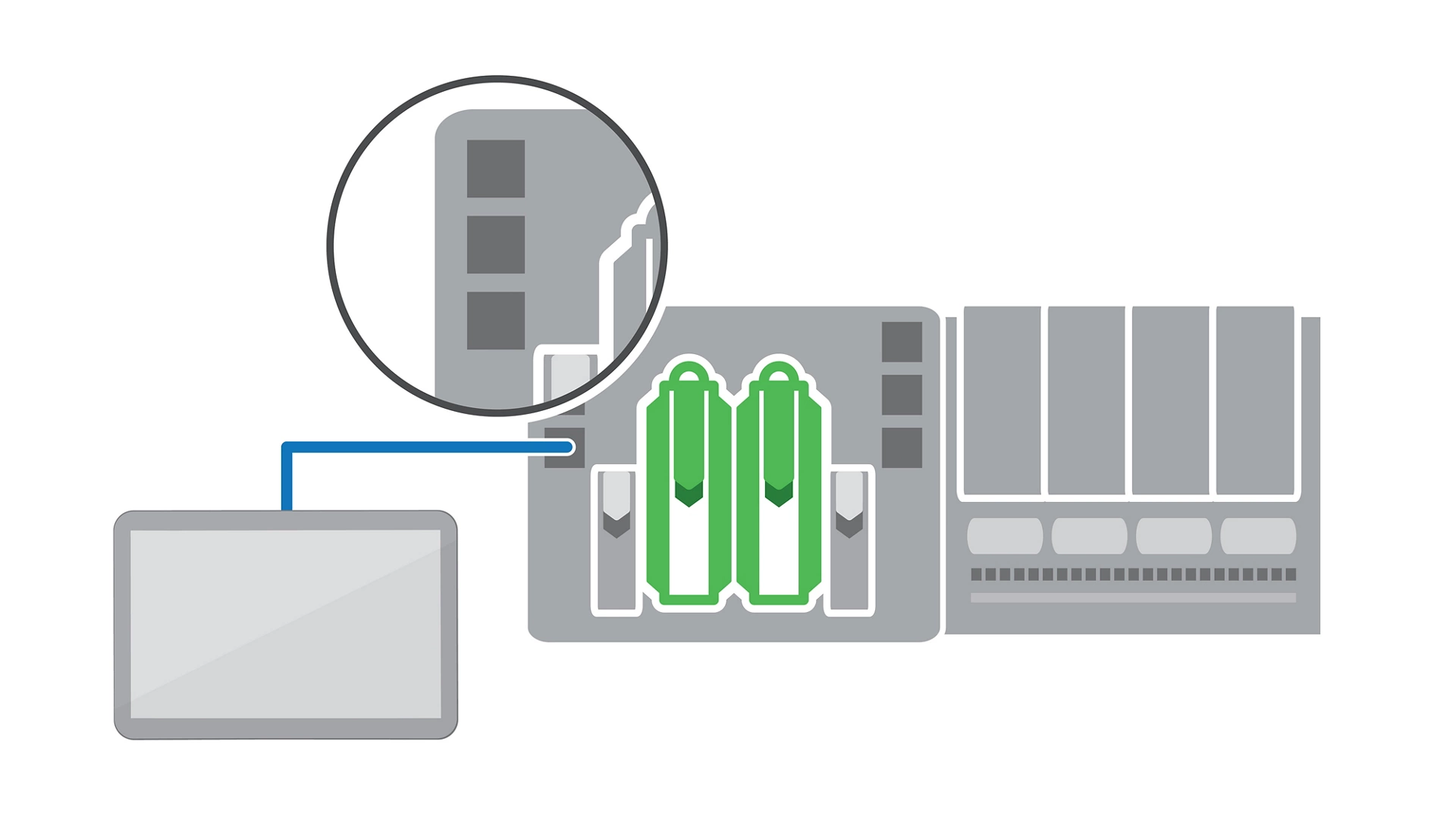

Reduce Footprint
- Facile ridondanza: elimina la suddivisione degli I/O in diversi vettori/chasis aggiungendo più costi e ingombro. Il controllore PK consente di aggiungere un controllore ridondante al supporto accanto al primario senza aggiungere ingombro o apportare modifiche alla configurazione.
- Connessione semplice di dispositivi di terze parti, quali HMI per pannelli ed azionamenti a velocità variabile in modo nativo, senza utilizzare scheda Ethernet od I/O dedicata.
- Gestione del controllo dei dispositivi Ethernet: grazie a sei porte Ethernet integrate, la necessità di switch viene eliminata in molte applicazioni. I protocolli nativi includono OPC UA Server, Modbus TCP client & server e Ethernet / IP client.

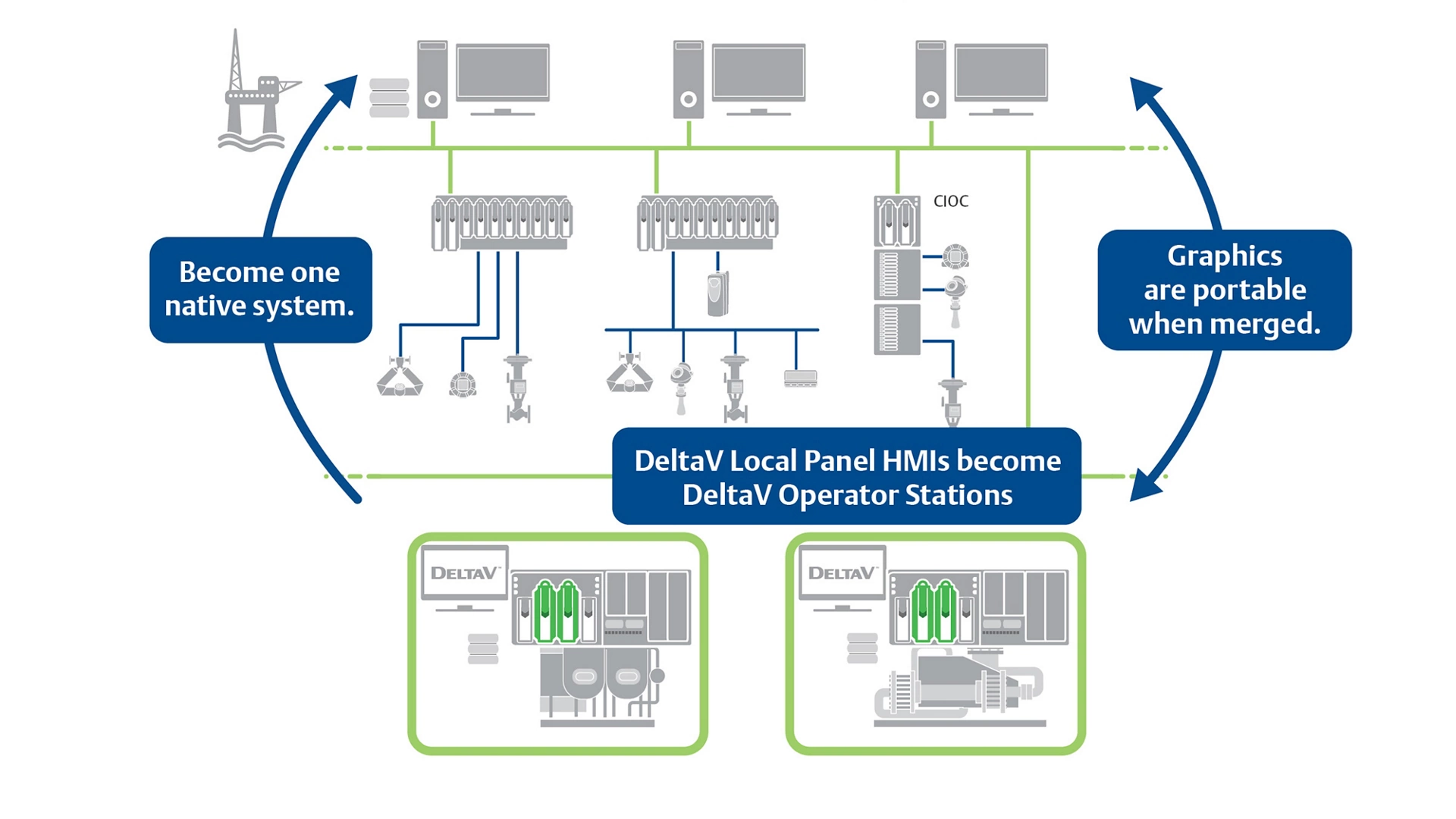

Eliminate Data Mapping
Eliminazione di molti dei problemi, dei costi e delle perdite di tempo associati ai lavori di mappatura dei dati.

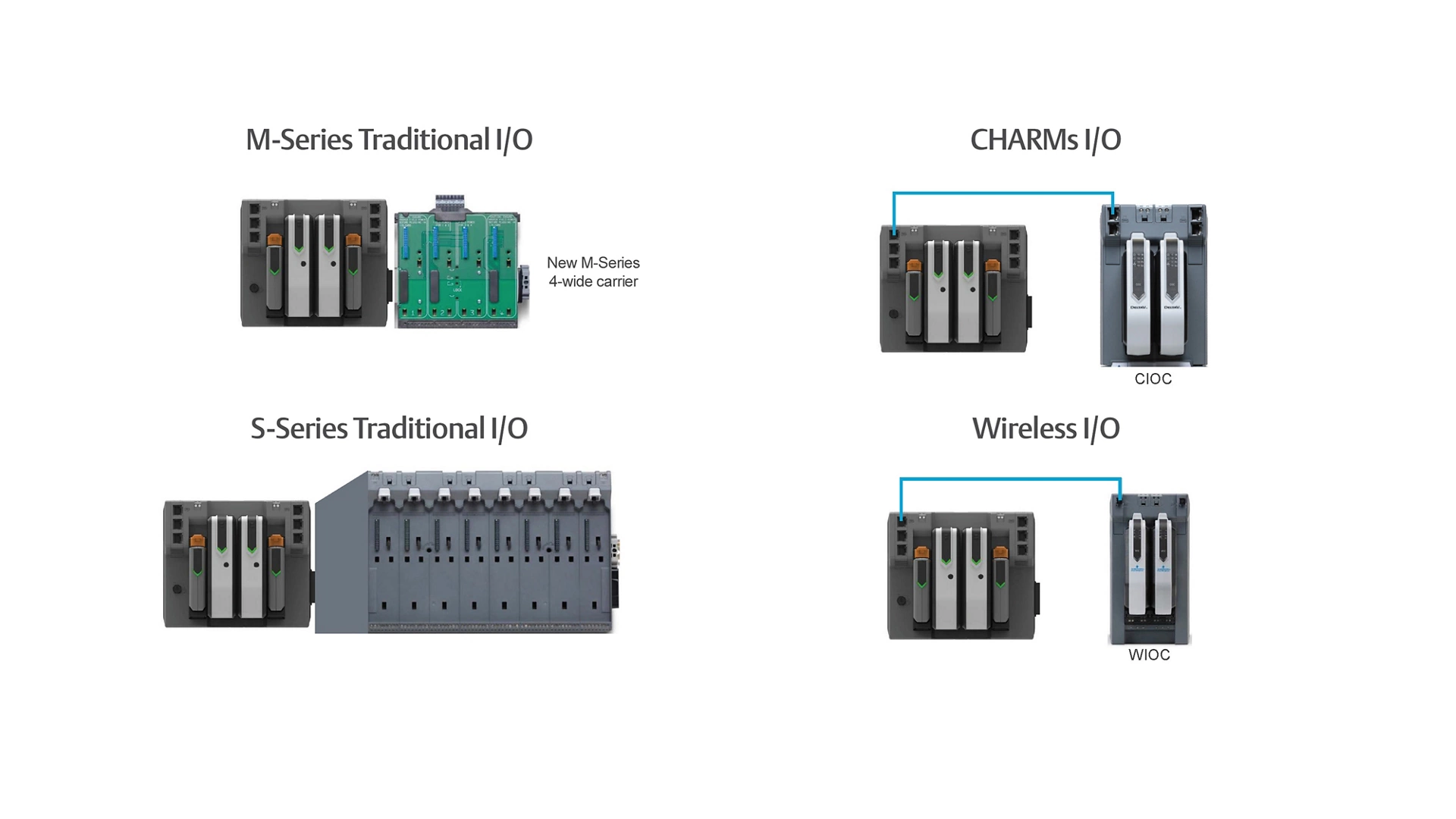

Flexible I/O
Collegabile a tutte le opzioni I/O DeltaV esistenti, tra cui:
- Serie M tradizionale
- Tradizionale Serie S
- scheda CHARM I/O
- Scheda I/O wireless

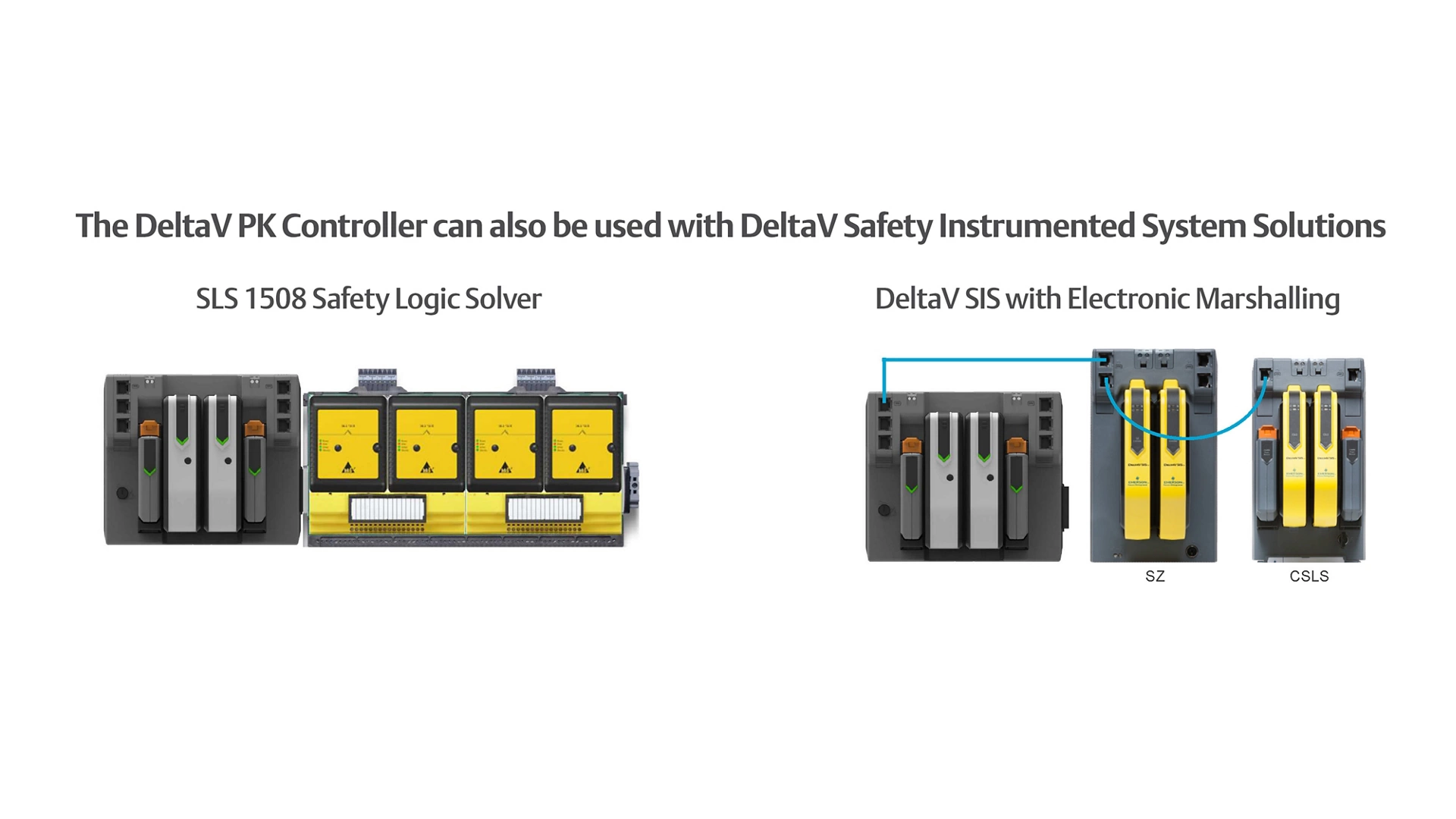

Soluzioni integrate per la sicurezza
Il controllore DeltaV PK può essere utilizzato con il marshalling elettronico DeltaV SIS e il risolutore logico di sicurezza DeltaV SlS 1508, offrendo vantaggi unici e rendendolo facilmente scalabile.
Video
DeltaV PK Controller per colmare le lacune tra i sistemi DCS e PLC
Scopri come il controllore DeltaV PK prende il meglio dai sistemi PLC e DCS per risolvere i problemi più comuni dell'industria di processo, tra cui la gestione di più unità skid, PLC e gestione di fonti di dati multiple.
Riconosciuto come il primo controllore DCS modulare del settore, DeltaV PK è delle dimensioni giuste, sicuro, affidabile e si adatta a molti settori, come le biotecnologie, petrolio e gas, industria cartaria, estrazione mineraria e petrolchimica.
DeltaV PK Controller per colmare le lacune tra i sistemi DCS e PLC
Il controllore DeltaV PK di Emerson offre potenza, versatilità e scalabilità in tutti i settori
Amplia le tue conoscenze
Bollettini tecnici
White Paper

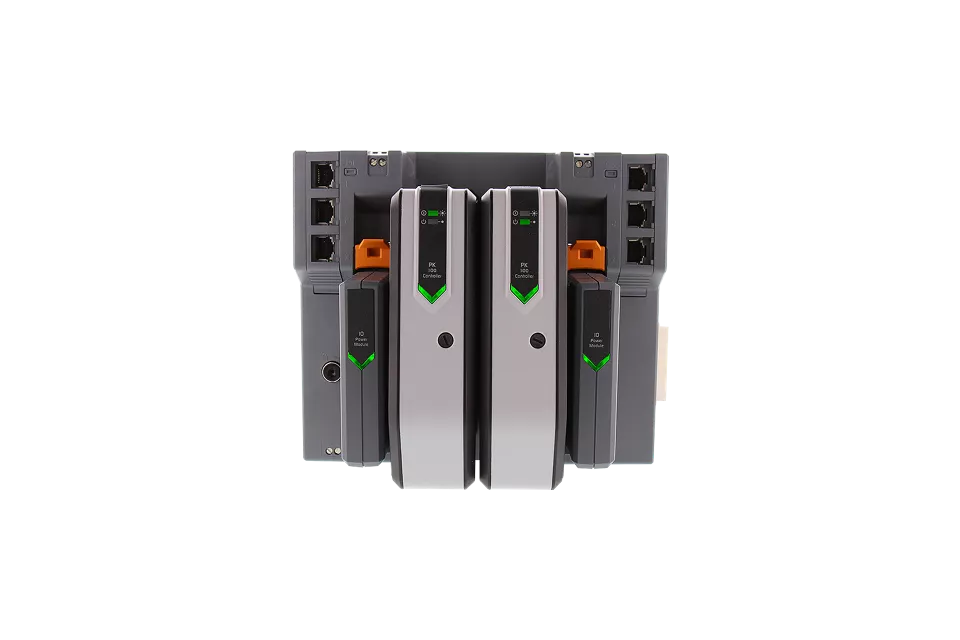

Controllore DeltaV PK
Il controllore DeltaV PK assicura un'esecuzione più rapida della logica, protocolli di apparecchiature Ethernet nativi integrati e molti formati scalabili, consentendo di affrontare un'ampia varietà di applicazioni, come il controllo di apparecchiature Ethernet, piattaforme di trivellazione e un'ampia varietà di dimensioni del sistema. Dalle applicazioni su piccola scala, come le unità skid, alle operazioni di controllo tradizionali su larga scala, il controllore multifunzione e multifunzione è in grado di gestire le esigenze più complesse, indipendentemente dalle dimensioni o dallo stadio dell'operazione.
Caratteristiche
- Funzionamento autonomo o come parte di un sistema DeltaV
- Si fonde perfettamente in un sistema DeltaV, dando vita a un unico database nativo e sistema
- Non richiede l'esecuzione di mappatura dei dati, costosa e dispendiosa in termini di tempo
- Ingombro ridotto grazie all'utilizzo delle sei porte Ethernet integrate
- Supporta ridondanza 1:1 senza necessità di ulteriore spazio o modifiche della configurazione
- L'I/O flessibile consente di utilizzare schede CHARM I/O serie M e serie S tradizionali od una scheda I/O wireless, in base alle proprie esigenze.
- Sicurezza integrata grazie al marshalling elettronico DeltaV SIS ed al risolutore logico di sicurezza 1508 DeltaV SIS
- Connessione semplice di dispositivi di terze parti, quali HMI per pannelli ed azionamenti a velocità variabile in modo nativo, senza utilizzare scheda Ethernet od I/O dedicata.
- Accesso sicuro con più livelli di protezione e crittografia per prevenire l'accesso non autorizzato
- Esecuzione più rapida della logica per prestazioni di sistema migliorate
- Mantenimento della configurazione per 18 mesi senza alimentazione
Specifiche
Limite DST | Classe 100, 300, 750, 1500, 1500 | |
Velocità di esecuzione moduli | 25 ms, 50 ms, 100 ms, 500 ms, 1 s, 2 s, 5 s, 10 s, 30 s, 60 s | |
Memoria utente | Memoria del controller, memoria SD-Card | |
Requisiti di potenza in ingresso | 24 V c.c. | |

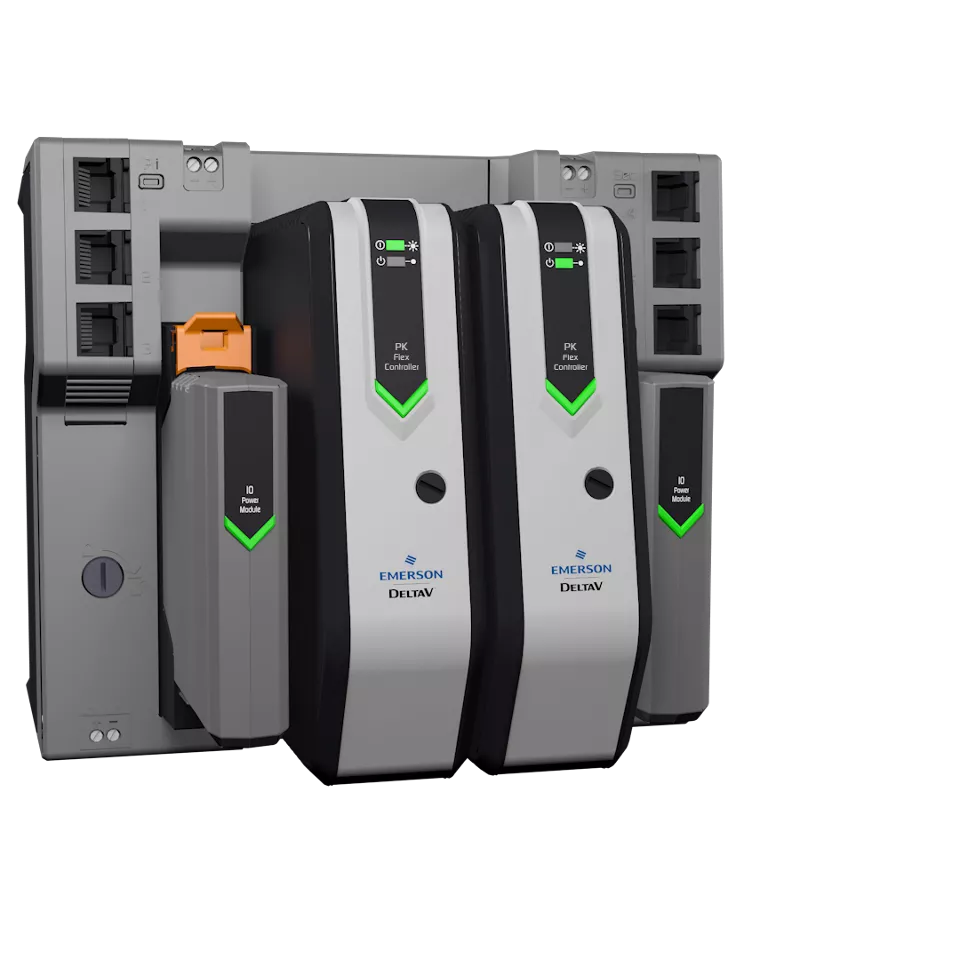

Protocolli supportati nativamente sul controllore PK FLEX | Modbus TCP (server e client), Ethernet/IP (client: Classe 1 e Classe 3), server OPC UA e PROFINET (controllore). Altri protocolli disponibili tramite schede Bussed dedicate | |
Temperatura di esercizio | Da -140 a 140 °C ( da -40 a 60 °F) | |
Temperatura di stoccaggio | Da -40 °C a +85 °C (da -40 °F a +185 °F) | |
Umidità relativa | Da 5 a 95%, senza condensa, grado di protezione IP20, NEMA 12 | |
Inquinanti atmosferici | ISA-S71.04-1985 Inquinanti atmosferici Classe G3 rivestimento conforme - Urto (condizioni di funzionamento normali) onda semisinusoidale 10 g per 11 ms | |
Vibrazione (limite operativo) |
