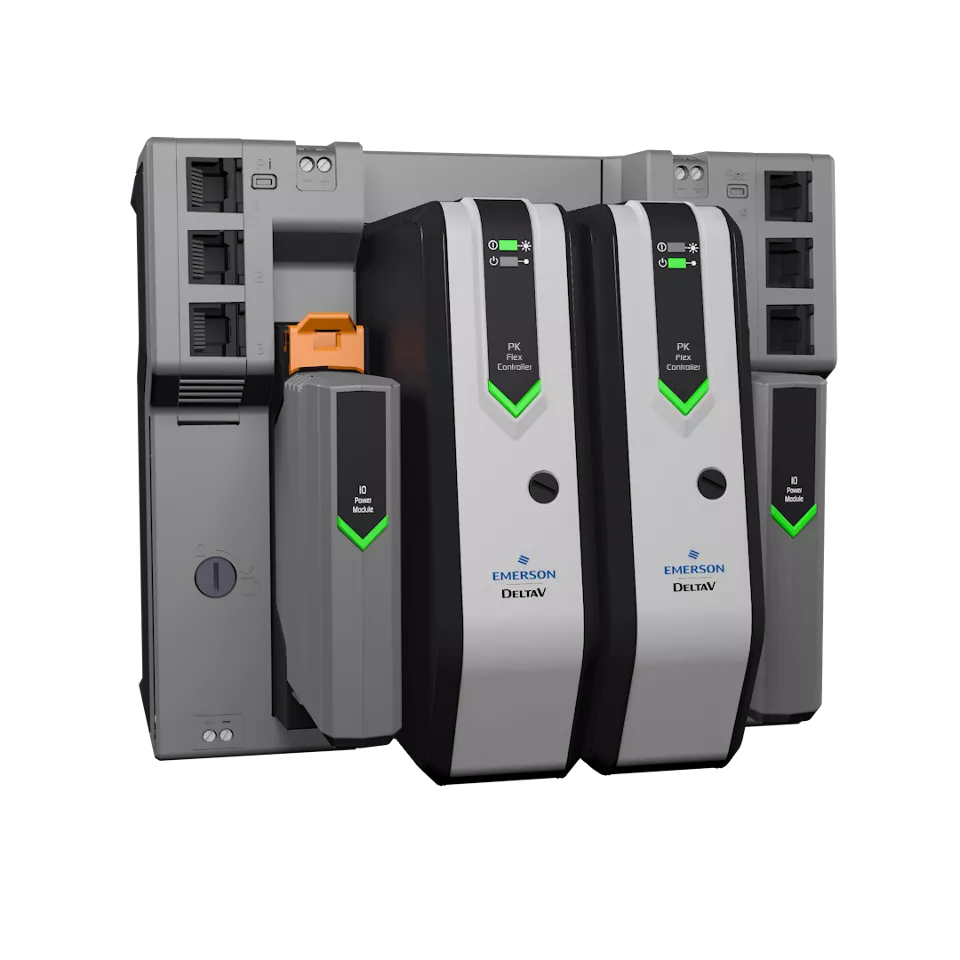

Leistungsstark und eigenständig. Einfach integriert.
Als eine der vielseitigsten Steuerungslösungen auf dem Markt kann der DeltaV PK Controller in kleineren Anwendungen wie Skid-Einheiten bis zu großen traditionellen Steuerungsanwendungen implementiert werden.
Der zweckmäßige Controller kann sowohl als eigenständiges System eingesetzt als auch nahtlos in ein größeres DeltaV System integriert werden. Die daraus resultierende einzelne native Datenbank und das eigenständige System ermöglichen die Verkürzung der Projektlaufzeiten und die Berücksichtigung von Änderungen zu einem späten Zeitpunkt im Projektzyklus.
Der DeltaV PK Controller erfüllt höchste Anforderungen, unabhängig von der Größe oder Ebene Ihres Betriebs. Mit schnellerer Logikausführung, integrierten nativen Ethernet-Ports und nativen Geräteprotokollen kann der DeltaV PK Controller in einer Vielzahl von Anwendungen und Systemgrößen implementiert werden.
Funktionsweise

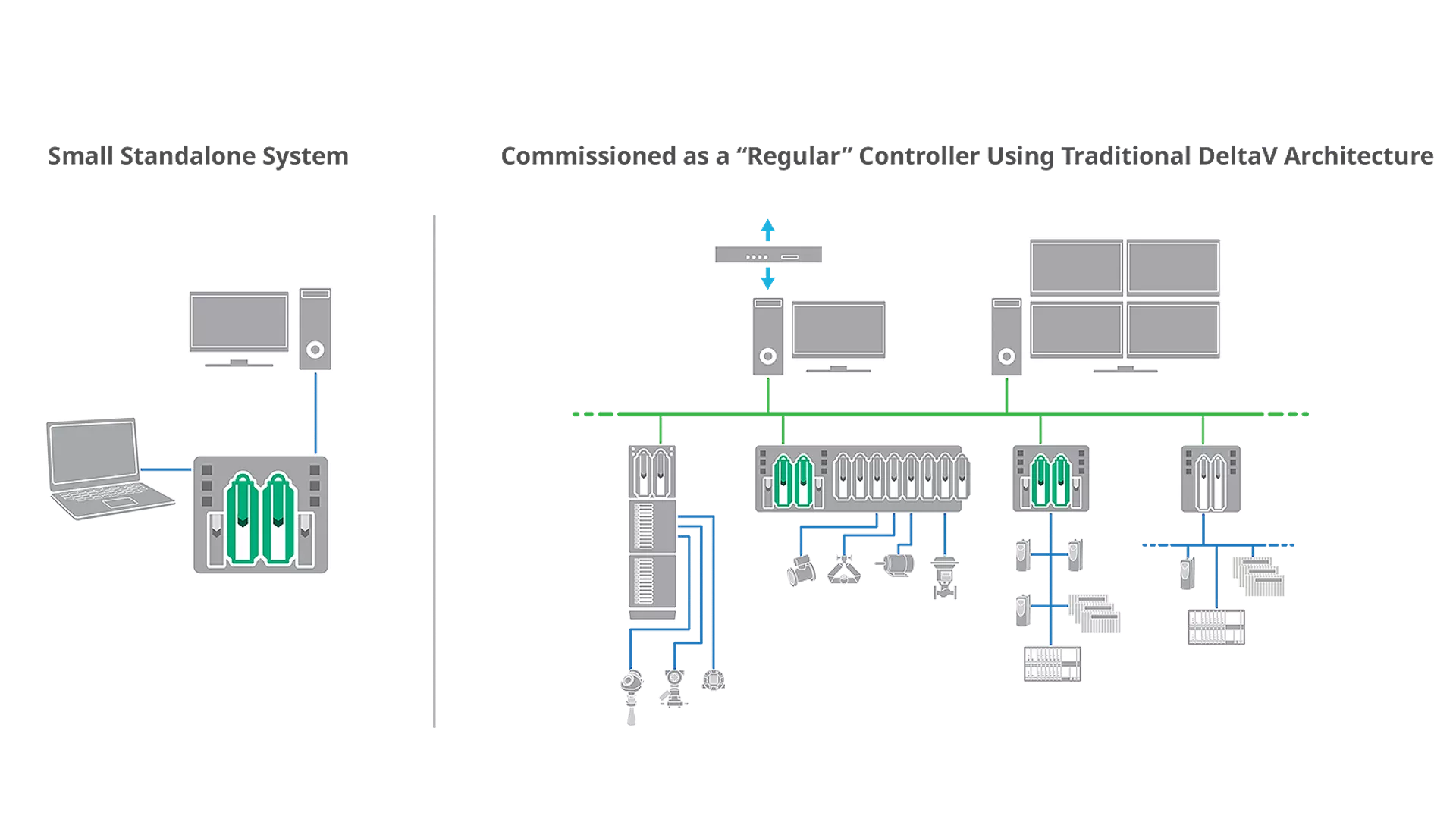

Flexible Betriebsumgebungen

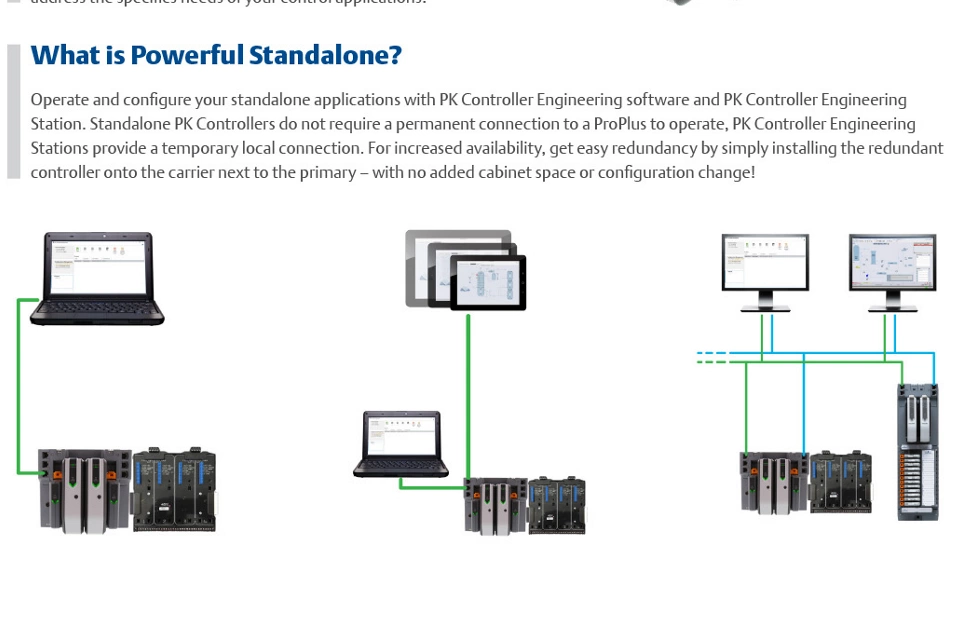

Der PK Controller kann eigenständig betrieben werden, ohne dass eine Verbindung zu einem Server, einem Panel-HMI oder zusätzlichen Elementen des Prozessleitsystems erforderlich ist.
Darüber hinaus kann der PK Controller auf DeltaV DCS-Systemen als nativer Knoten konfiguriert werden, wodurch eine Lösung für schnellere Steuerungsanwenungen bereitgestellt wird.

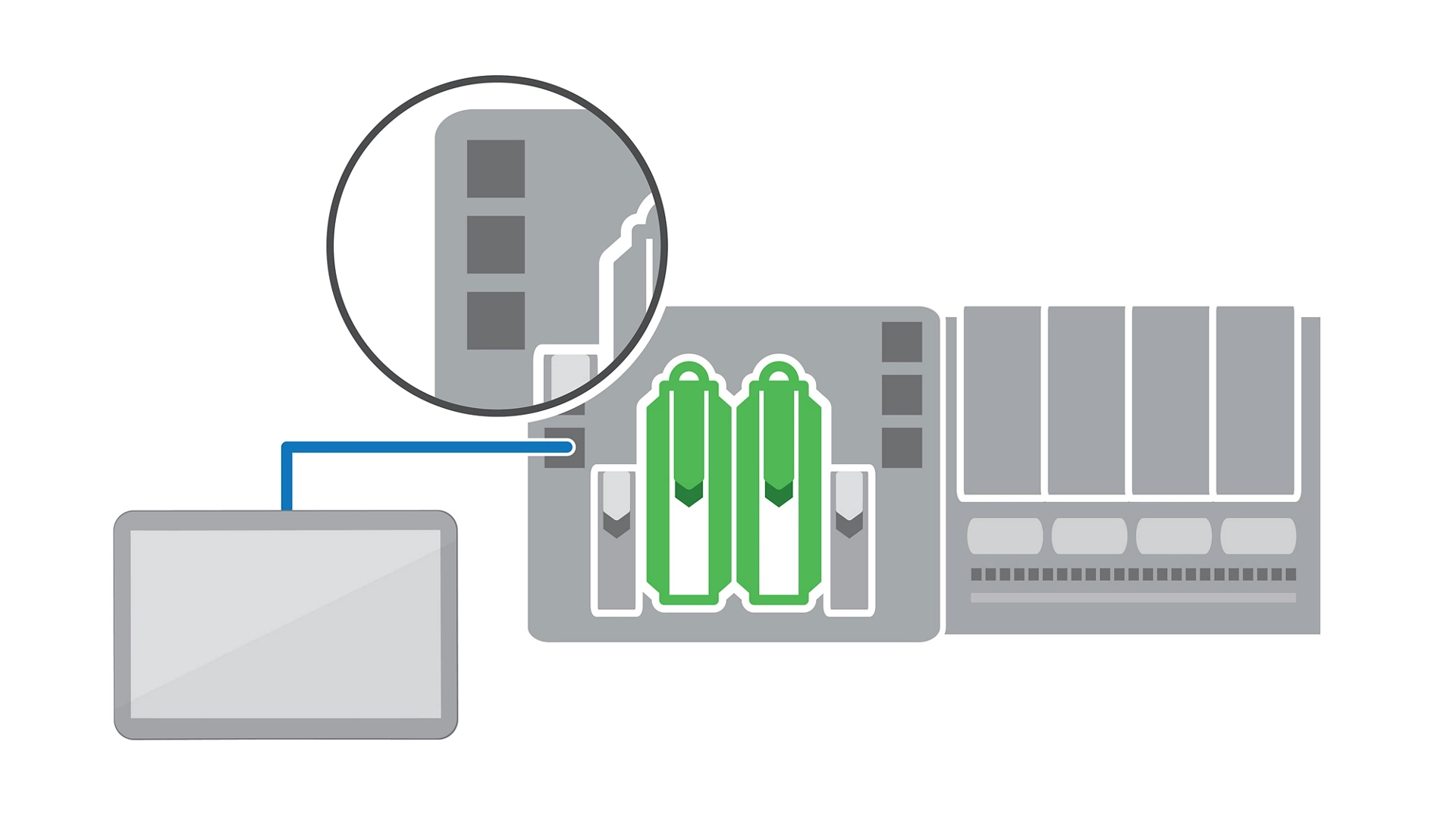

Reduziert den Platzbedarf
- Einfache Redundanz – Eliminieren Sie die Aufteilung von E/A auf unterschiedliche Träger/Chassis, die zu höheren Kosten und mehr Platzbedarf führt. Mit dem PK Controller können Sie einen redundanten Controller neben dem primären Controller auf dem Träger hinzufügen, ohne Konfigurationsänderungen vornehmen und zusätzlichen Platz schaffen zu müssen.
- Schnelle Verbindung von Drittgeräten – Schließen Sie problemlos Drittgeräte wie Panel-HMIs und drehzahlvariable Antriebe auf native Art und Weise an, ohne dass dedizierte Ethernet- oder E/A-Karten erforderlich sind.
- Management der Steuerung von Ethernet-Geräten – Mit sechs integrierten Ethernet-Ports entfällt in vielen Anwendungen die Notwendigkeit von Switches. Zu den nativen Protokollen gehören OPC UA Server, Modbus TCP-Client und -Server sowie Ethernet-/IP-Client.

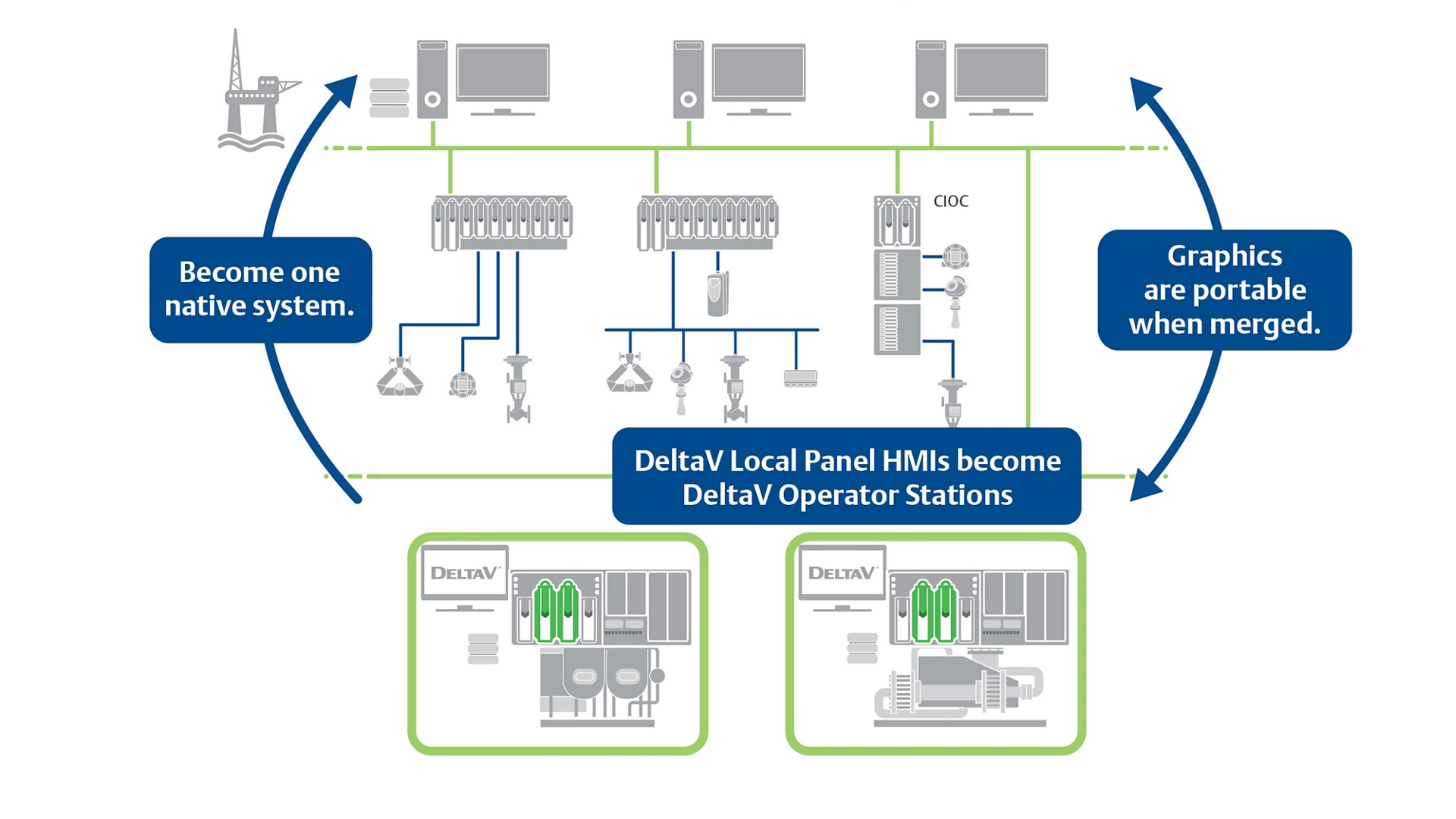

Eliminiert Datenmapping
Der DeltaV PK Controller kann viele der mit Datenmapping verbundenen Probleme, Kosten und Verzögerungen vermeiden.

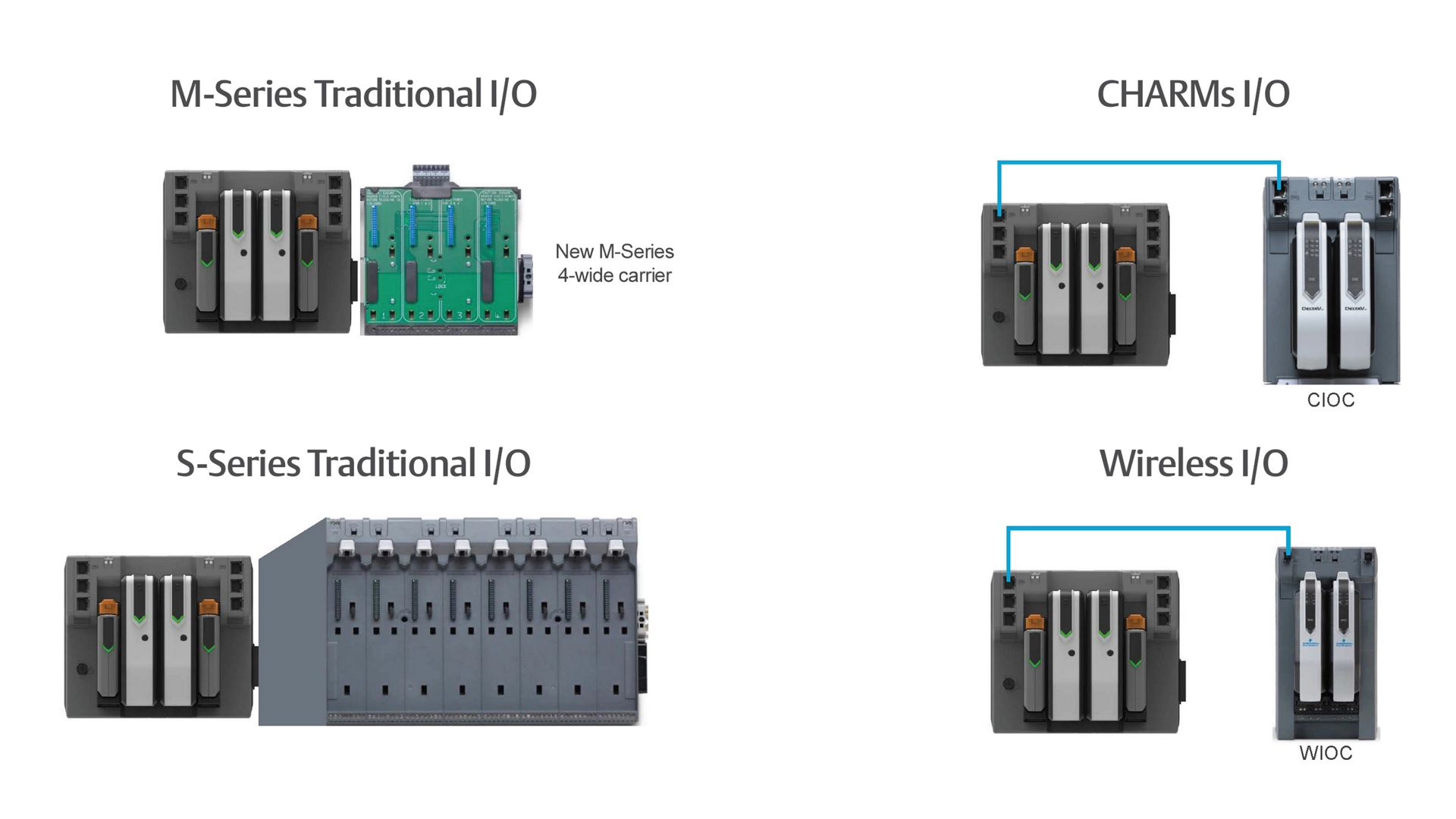

Flexibler E/A
Anschluss an beliebige vorhandene DeltaV E/A-Optionen, einschließlich:
- Herkömmliche E/A der M-Serie
- Herkömmliche E/A der S-Serie
- CHARMS-E/A-Karte und
- Wireless-E/A-Karten

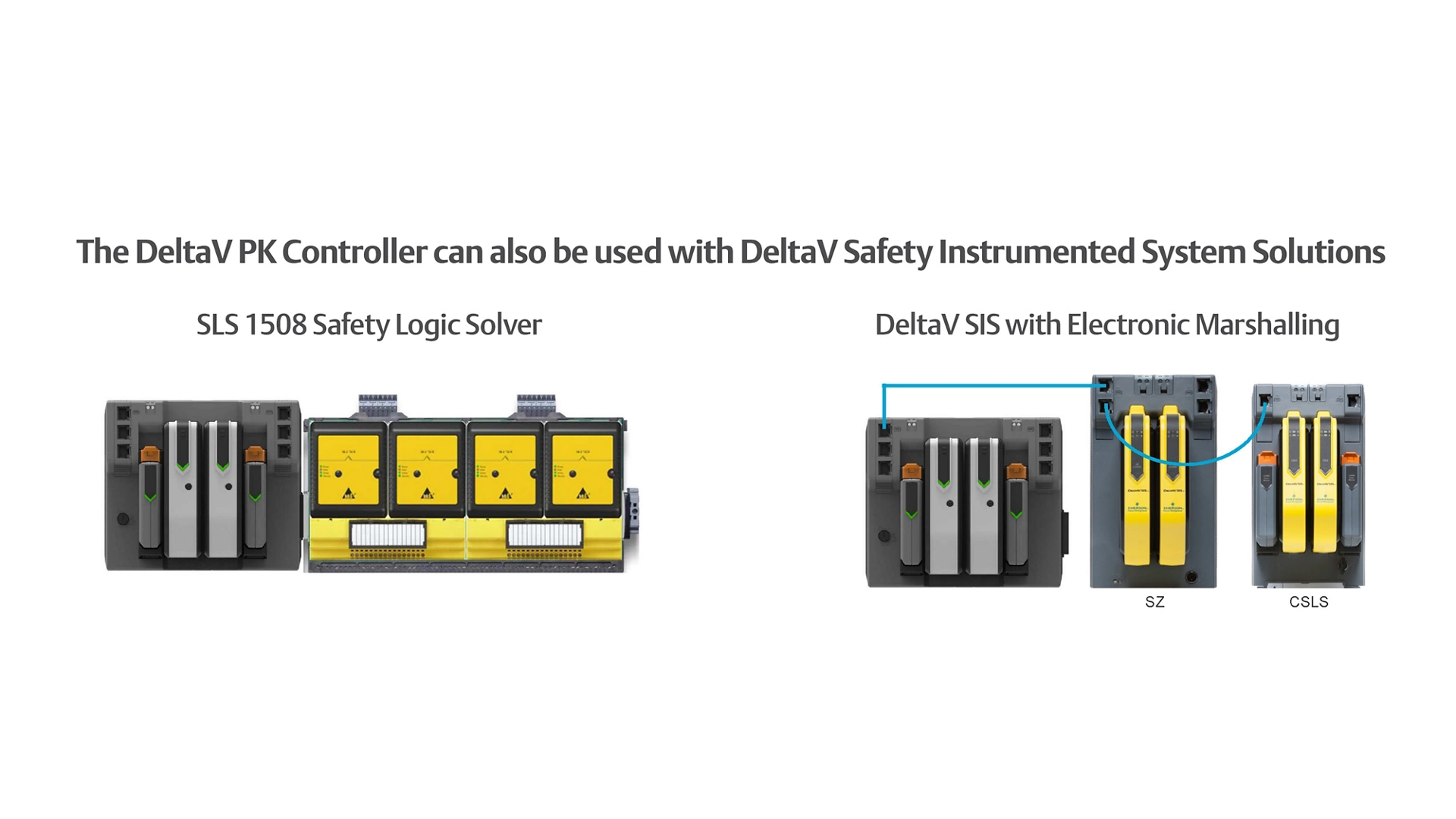

Integrierte Sicherheitslösung
Der DeltaV PK Controller kann mit DeltaV SIS Electronic Marshalling und dem DeltaV SlS 1508 Safety Logic Solver verwendet werden – mit einzigartigen Vorteilen und einfacher Skalierbarkeit.
Videos
DeltaV™ PK Controller schließt die Lücke zwischen DCS- und SPS-Systemen
Erfahren Sie, wie der DeltaV PK Controller das Beste aus SPS- und Prozessleitsystemen nutzt, um allgemeine Herausforderungen in der Prozessindustrie zu lösen, einschließlich des Umgangs mit mehreren Skid-Einheiten, SPS und der Verwaltung mehrerer Datenquellen.
Der DeltaV PK Controller, der als erste modulare DCS-Steuerung der Branche anerkannt ist, ist richtig dimensioniert, sicher und zuverlässig und eignet sich für viele Branchen wie Life Sciences, Öl und Gas, Zellstoff und Papier, Bergbau und Petrochemie.
DeltaV™ PK Controller schließt die Lücke zwischen DCS- und SPS-Systemen
Der DeltaV PK-Controller von Emerson bietet Leistung, Vielseitigkeit und Skalierbarkeit in allen Branchen
Erweitern Sie Ihr Wissen
Produktdatenblätter

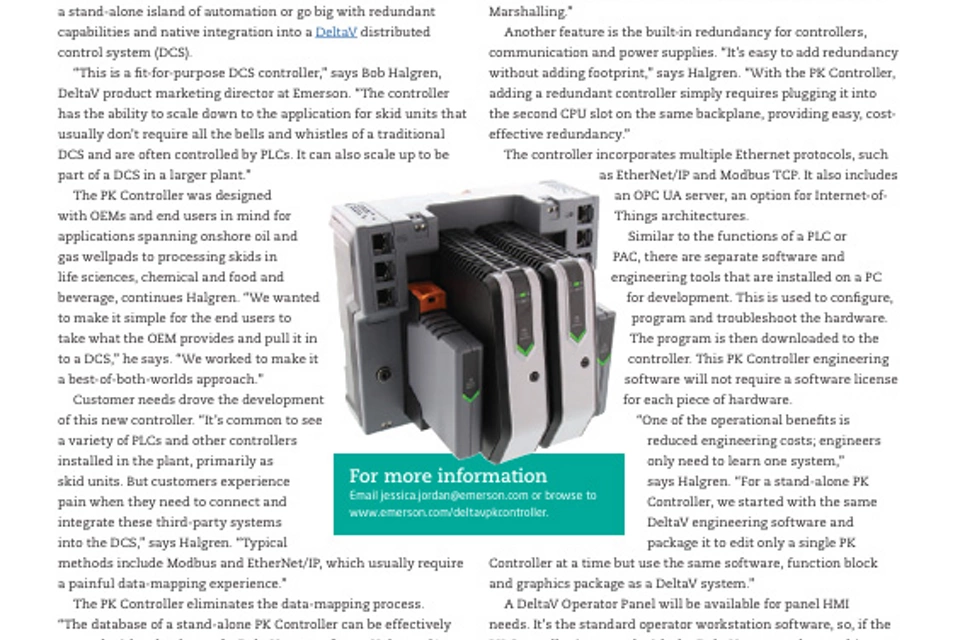

Whitepaper

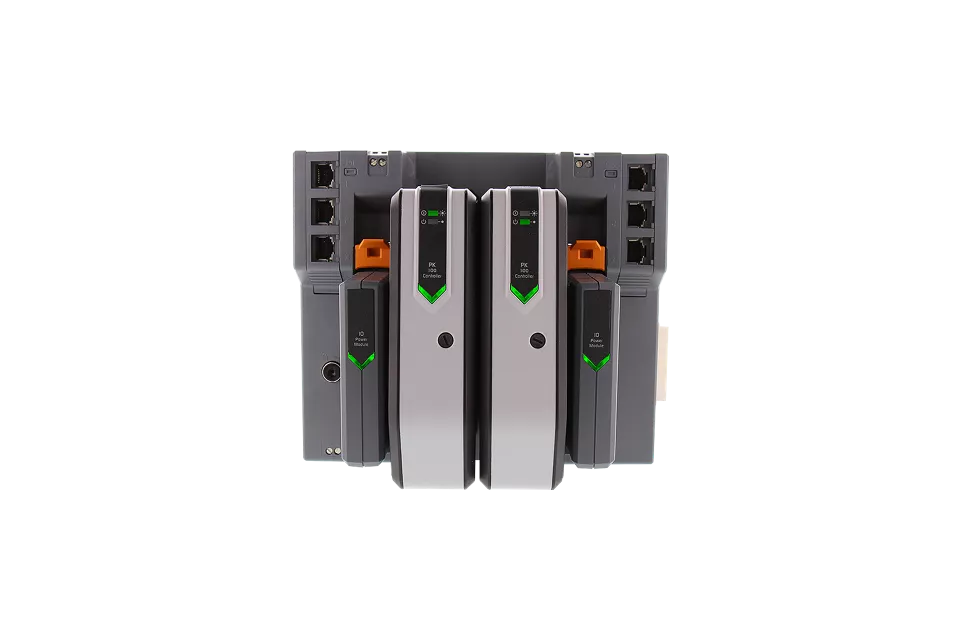

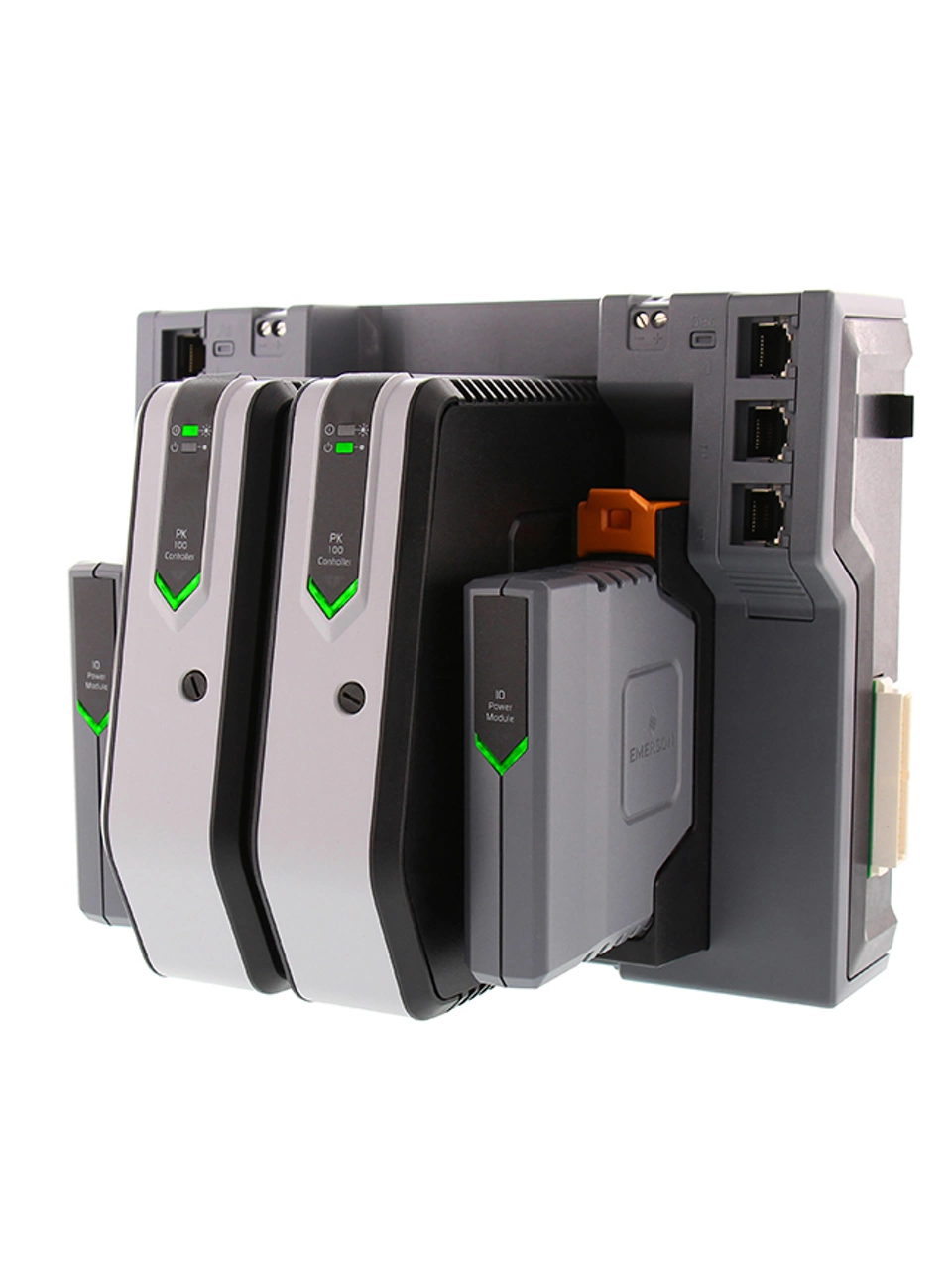

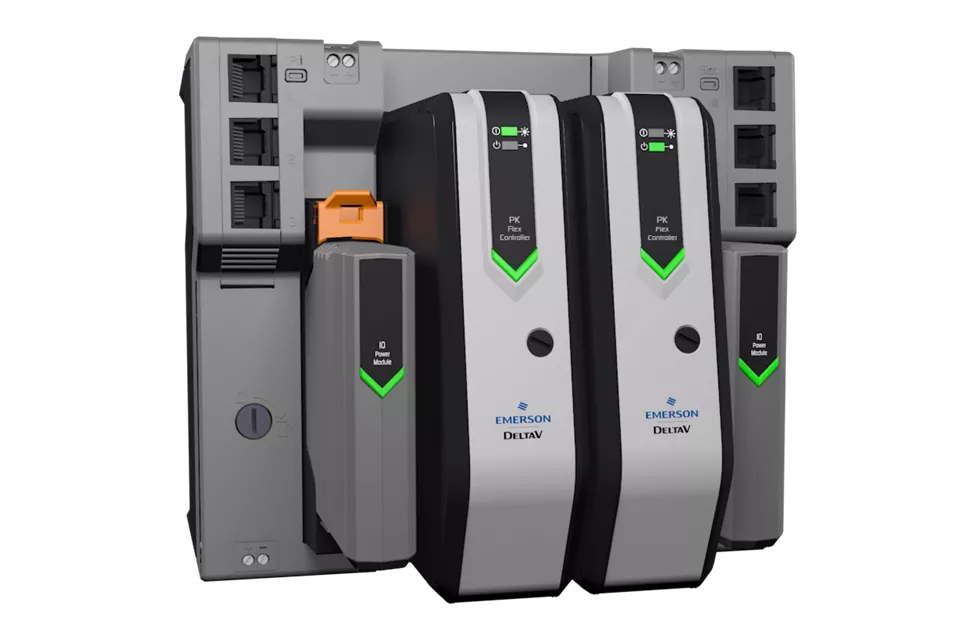

DeltaV PK Controller
Der DeltaV PK Controller bietet eine schnellere logische Ausführung, lokale Ethernet-Geräteprotokolle und viele anpassbare Größen; so eignet er sich für eine große Bandbreite an Anwendungen, wie etwa Ethernet-Gerätesteuerung, Wellpads und eine Vielzahl von Systemgrößen. Von kleineren Anwendungen wie Skid-Einheiten bis zu großen traditionellen Steuerungen - der universelle Multifunktions-Controller erfüllt höchste Anforderungen, unabhängig von der Größe oder Ebene Ihres Betriebs.
Eigenschaften
- Betrieb als eigenständige Ausführung oder als Teil eines DeltaV Systems
- Nahtlose Integration in ein DeltaV System führt zu einer einzigen nativen Datenbank und einem einzigen System
- Vermeidet Kosten und zeitaufwändige Datenzuordnungen
- Spart Platz im Schaltschrank durch Verwendung der sechs eingebauten Ethernetanschlüsse
- Unterstützt 1:1-Redundanz ohne Vergrößerung des Platzbedarfs oder Konfigurationsänderungen
- Flexible I/O ermöglicht Ihnen die Auswahl zwischen M-Serie traditional, S-Serie traditional Charms I/O-Karte und Wireless I/O-Karte, je nach Ihren Bedürfnissen
- Integrierte Sicherheit mit DeltaV SIS Electronic Marshalling und DeltaV SIS 1508 Safety Logic Solver
- Einfacher nativer Anschluss von Dritt-Geräten, wie etwa Panel HMIs und variabler Frequenzumformer ohne Verwendung dedizierter Ethernet- oder I/O-Karten
- Gesicherter Zugang mit mehreren Schutz- und Verschlüsselungsebenen, um unbefugten Zugriff zu verhindern
- Schnellere logische Ausführung für eine bessere Systemleistung
- Konfiguration für 18 Monate ohne Spannungsversorgung aufbewahren
Technische Daten
DST-Limit | 100, 300, 750 oder 1500 | |
Modulausführungsraten | 25 ms, 50 ms, 100 ms, 500 s, 1s, 2s, 5s, 10s, 30s, 60s | |
Arbeitsspeicher | Controller-Speicher, SD-Kartenspeicher | |
Benötigte Eingangsspannung | 24 Vdc | |
Nativ unterstützte Protokolle am PK Controller | Modbus TCP (Server und Client), Ethernet/IP (Client: Klasse 1 & Klasse 3) und OPC UA Server. Andere Protokolle sind über dedizierte Bus-Karten verfügbar | |
Betriebstemperatur | –40 °C bis +60 °C (–40 °F bis +140 °F) | |
Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) | |
Relative Luftfeuchtigkeit | 5 bis 95 %, nicht kondensierend; Schutzart IP20, NEMA 12 | |
Luftübertragene Verunreinigungen | ISA-S71.04-1985 luftübertragene Verunreinigungen Klasse G3 entsprechende Beschichtung gegen Schock (normale Betriebszustände) 10 g ½-Sinuswelle für 11 ms | |
Vibration (Betriebsgrenze) |
