A propos des analyseurs de gaz de combustion
Pourquoi utiliser un analyseur de combustion
Les analyseurs de combustion mesurent l’ oxygène et les combustibles dans les gaz de combustion afin d’optimiser les procédés de combustion, permettant ainsi de réaliser des économies d’énergie et de coûts. Ils contribuent au respect des limites environnementales en surveillant les niveaux d’oxygène afin de réduire les émissions de CO2 et de NOx. Les journaux de données permettent d’assurer la conformité réglementaire. Le maintien de niveaux corrects d’oxygène renforce la sécurité en empêchant la présence de combustibles dangereux, réduisant ainsi les risques d’explosion.
Une maintenance plus facile et plus économique
Les analyseurs de combustion Rosemount comportent des pièces remplaçables, améliorant ainsi la longévité du produit. La cellule d’O2, souvent remplacée, a une durée de vie typique de 5 ans, qui varie en fonction de conditions telles que la température et le soufre. Notre conception éprouvée, couronnée de succès depuis plus de 30 ans, garantit durabilité et résistance aux contraintes thermiques. De nombreux composants sont rétrocompatibles avec les modèles existants, ce qui simplifie les mises à niveau et la maintenance.
Priorité à la sécurité
Améliorer la sécurité en évitant les conditions de combustion riches en combustible. Les analyseurs de combustion maintiennent des niveaux d’oxygène optimaux et alertent en cas de baisse de ces derniers, empêchant ainsi la présence de combustibles dans les gaz de combustion qui peuvent provoquer des incendies ou des explosions. Les indicateurs déportés et les verrouillages de sécurité anti-flamme améliorent la sécurité en réduisant l’exposition aux risques et en désactivant les éléments chauffants lors des extinctions de flamme. Certains analyseurs sont conçus pour les applications en zones dangereuses.
Comment choisir
Détection des déséquilibres de combustion
La stratification excessive de l’O2 dans les grandes chaudières à plusieurs gaz d’échappement nécessite un ensemble d’analyseurs d’oxygène. Cette configuration fournit des mesures précises de l’excès moyen d’oxygène, essentielles au contrôle du rapport air-combustible, qui aident les opérateurs à identifier les déséquilibres de combustion. Une surveillance adéquate optimise les performances des chaudières et réduit les émissions.
Mesure de l’excès d’oxygène
Depuis des décennies, l’analyse des gaz de combustion permet d’optimiser les rapports air-combustible en mesurant les niveaux de CO et d’oxygène en excès. Cela permet aux opérateurs d’optimiser l’efficacité thermique, de minimiser les NOx et de réduire les émissions de gaz à effet de serre. Essentielle pour tout procédé à émissions atmosphériques, tels que les chaudières et les fours de réchauffeurs à combustible, elle garantit des performances optimales et le respect de l’environnement.
Technologie

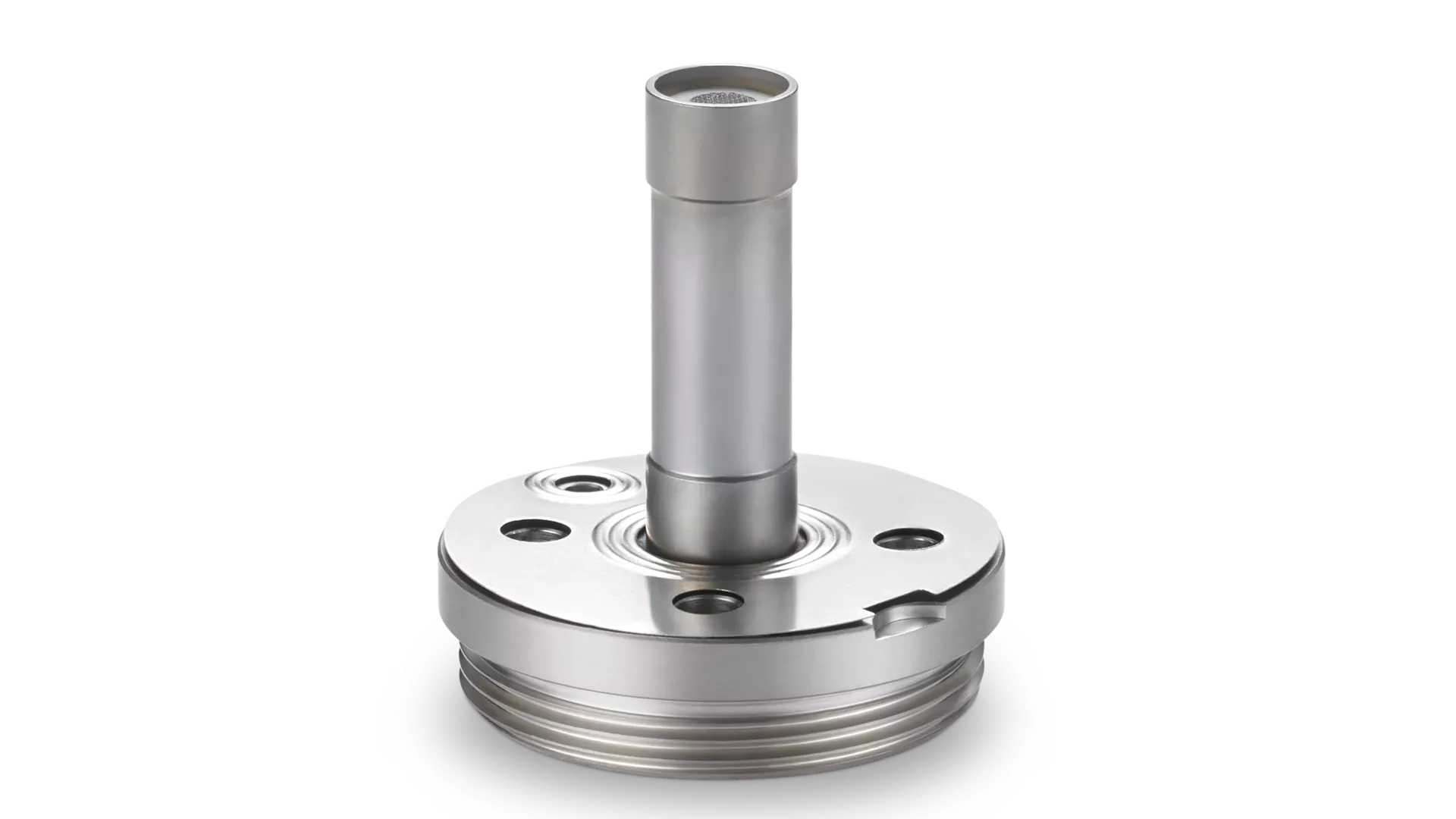

Cellule d’oxygène de zircone
La cellule d’oxygène de zircone Rosemount excelle dans la technologie à la zircone avec 30 ans de conception robuste éprouvée . Sa zircone chauffée facilite la diffusion des ions d’oxygène, générant une tension électrique liée aux niveaux d’oxygène en excès. Les billes catalytiques améliorent la longévité en résistant à l’empoisonnement environnemental . Pour les utilisations à forte teneur en soufre , une cellule spéciale avec des billes supplémentaires est proposée pour gérer efficacement les particules de soufre.

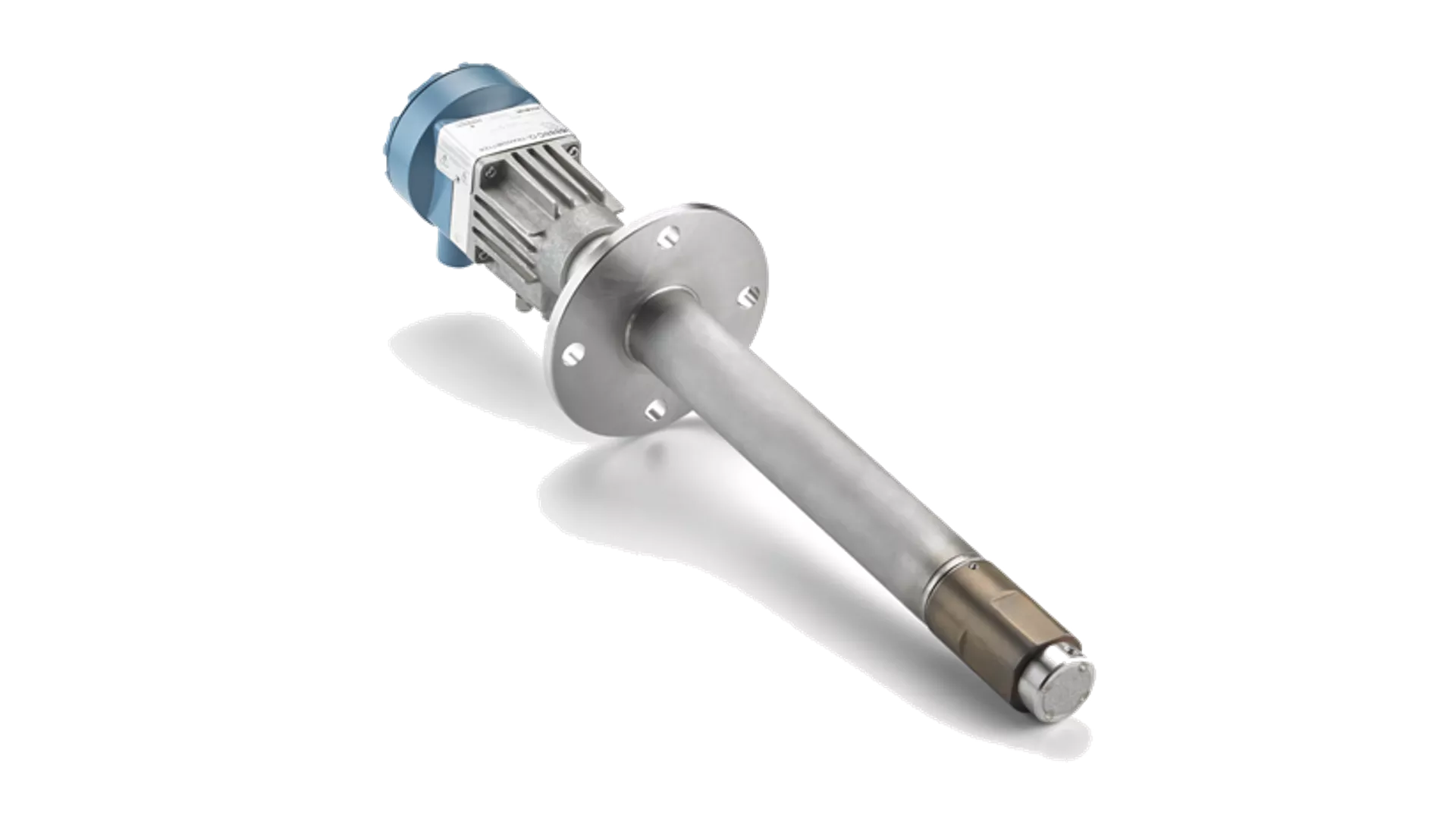

Sonde de combustible
Les analyseurs de gaz doubles Rosemount , comme l’ OCX8800, comportent une sonde de combustibles pour mesurer les combustibles des gaz de combustion. Les analyseurs utilisent une sonde calorimétrique avec une sonde de température à résistance recouverte de platine et une sonde de température à résistance de référence non revêtue. La réaction des combustibles avec la sonde de température à résistance de l’échantillon produit de la chaleur. La différence de température entre les sondes de température à résistance indique la concentration de combustibles dans le procédé.
Vidéos
Les solutions de combustion d’Emerson améliorent la sécurité, la fiabilité et l’efficacité des brûleurs, des chaudières et fours des industriels. Leurs produits comprennent des vannes de fermeture de sécurité, des actionneurs etc.
How to Replace the O2 Cell in your Rosemount™ Oxygen Analyzer Probe
How to Replace the O2 Cell in your Rosemount™ Oxygen Analyzer Probe
6888 InSitu Oxygen Probe: Integral AutoCal Demo
Measuring Oxygen Inside A Lime or Cement Kiln
How it Works: Rosemount OCX8800 Oxygen & Combustibles Analyzer | Emerson
How to Replace the O2 Cell in the Rosemount™ OCX8800 Oxygen & Combustibles Analyzer | Emerson
How to Replace the Combustibles Sensor in the Rosemount™ OCX8800 Oxygen & Combustibles Analyzer | Emerson
Foire aux questions
Sélectionnez une longueur qui amènera la pointe de la sonde dans le tiers central de la cheminée.
La sélection du diffuseur dépend de la température du procédé et de la charge de poussière à l’intérieur de la cheminée. Pour les applications en dessous de 400 °C à faible teneur en particules, le diffuseur fritté standard est recommandé. Pour les températures élevées, nous proposons un diffuseur en céramique ou en alliage C-276 et, pour les applications présentant des charges en poussière élevées, il convient d’utiliser un diffuseur en céramique ou en alliage C-276 ainsi qu’un déflecteur en V pour sa protection physique.
Pour un étalonnage manuel standard, vous aurez besoin de deux bouteilles de gaz d’étalonnage, nous recommandons de l’azote d’équilibre à 8 % et 0,4 % d’O2, d’un détendeur à deux étages, d’un débitmètre pouvant atteindre 2,4 l/min (5 scfh) et d’une quantité suffisante de tuyauterie pour le raccordement au raccord à sertir de ¼ po sur l’orifice d’étalonnage.
Il n’existe pas de durée de vie spécifique pour la sonde, mais la cellule d’O2 consommable peut durer plus de 5 ans dans des applications propres à basse température.
Oui, mais si l’objectif de l’inertage à l’azote est d’empêcher l’atmosphère de devenir explosive, nos sondes ne sont pas appropriées. Nos cellules d’O2 sont chauffées à 736 °C et catalysent les combustibles consommant l’O2 disponible, notre sonde ne signalera aucun O2 tant que les matériaux combustibles ne seront pas consommés et qu’il n’y a pas d’O2 en excès.
Nous disposons de plusieurs options quand la température du procédé est supérieure à 704 °C, jusqu’à 1 093 °C dans les applications à faible teneur en poussière, nous avons notre option de dérivation à haute température qui utilise l’effet de l’air dynamique pour diriger un échantillon en dehors du procédé, pour les applications chargées jusqu’à 1 232 °C, nous avons notre PMJ qui est une gaine isolée montée sur la paroi de la cheminée dans laquelle notre sonde est introduite, pour les températures jusqu’à 1 426 °C dans les applications propres, nous avons notre sonde extractive à couplage étroit OCX8800 avec un tube d’échantillonnage en céramique.
Une concentration inférieure à 100 ppm de composés sulfurés n’aura aucun effet sur les performances de la sonde d’O2. Au-dessus de 200 ppm, nous commençons à recommander la cellule de haute teneur en soufre, à 1 000 ppm et au-delà, sélectionnez toujours la cellule de haute teneur en soufre.
