Caudalímetro de vórtice cuádruple Rosemount™ 8800
The Rosemount 8800 Quad Vortex offers a redundant flow solution with two-out-of-three voting and a fourth transmitter for control.
Características clave
- La configuración de las barras generadoras dobles, los sensores y elementos de detección de cuatro polos y el transmisor de cuatro polos ofrece la mejor solución para la medición del caudal redundante

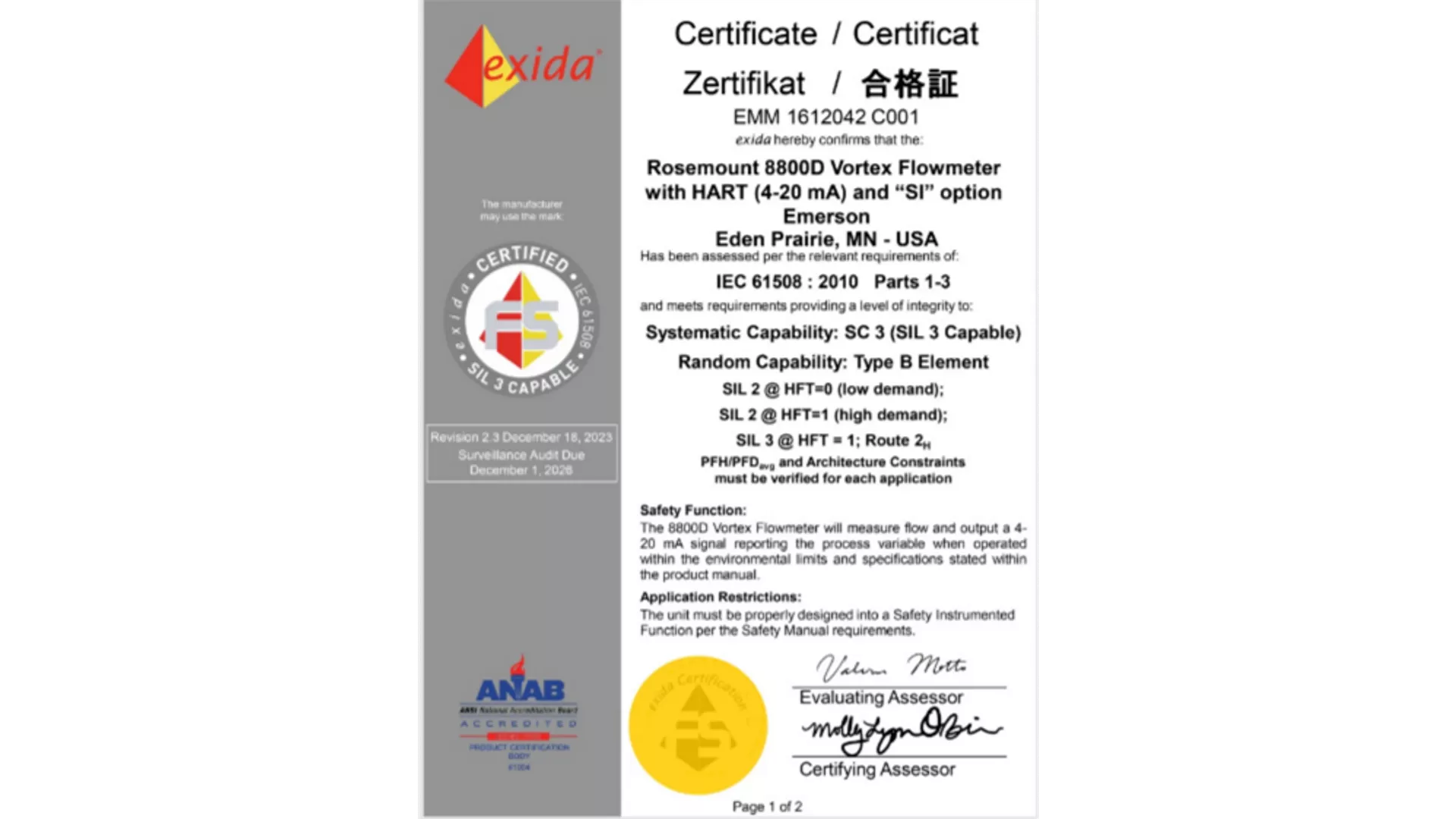

- Certificación IEC 61508 para usar en sistemas instrumentados de seguridad de hasta SIL 3 con votación 2 de 3

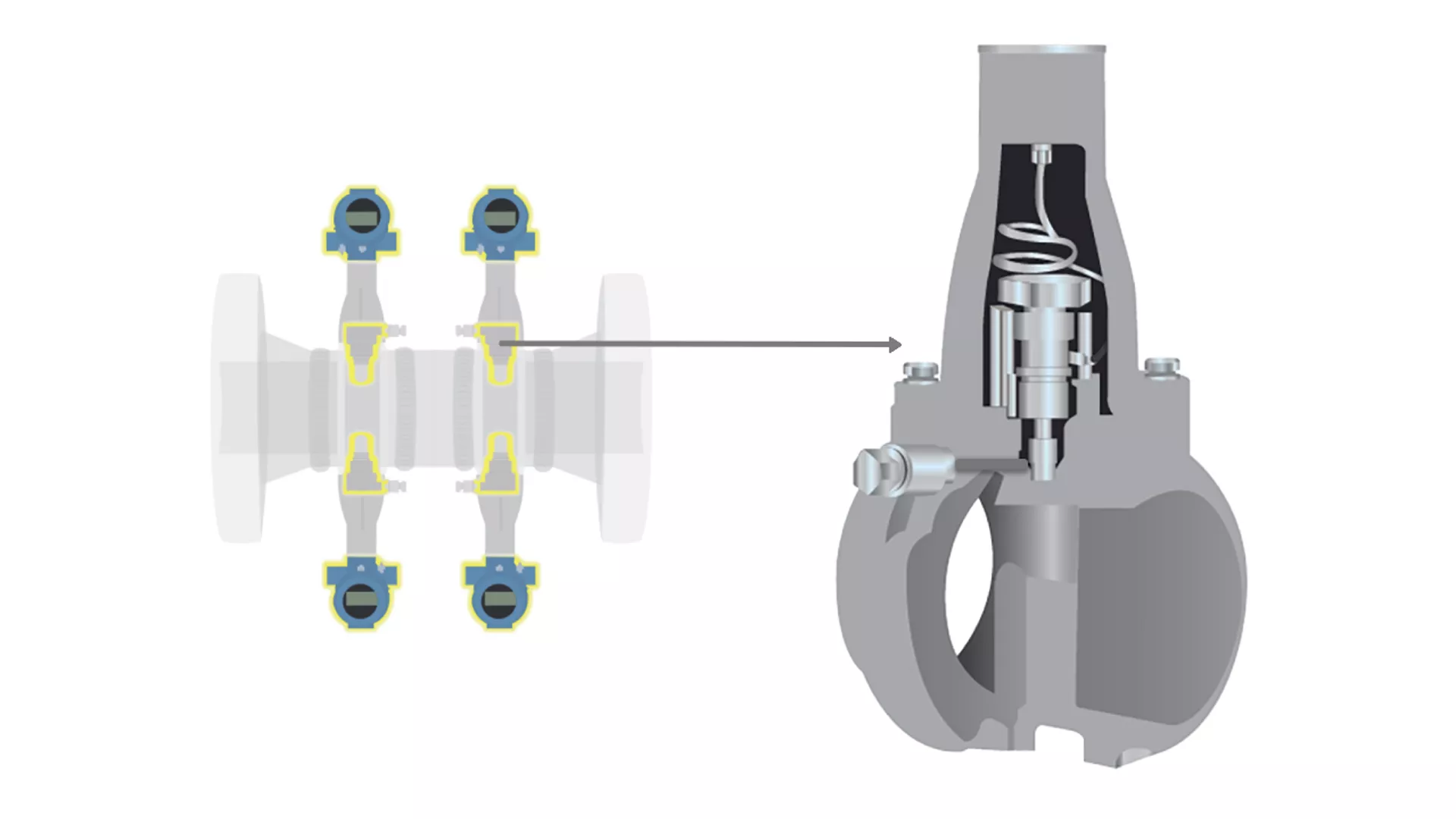

- Un sensor aislado permite el reemplazo en línea sin romper la junta del proceso
- Aumente la disponibilidad de la planta, disminuya los costos de mantenimiento y elimine potenciales puntos de fuga con un diseño exclusivo del cuerpo del medidor sin empaques
- La válvula para procesos críticos (opción CPA) proporciona un nivel adicional de garantía de seguridad al permitir a los usuarios verificar la integridad de la contención secundaria
- Obtenga inmunidad a las vibraciones con un sensor de balance de masa y procesamiento adaptable digital de señales con filtros visuales
Tecnología de vórtice cuádruple de Rosemount
El caudalímetro de vórtice cuádruple Rosemount 8800 presenta un diseño compacto y redundante con un cuerpo de medidor sin empaques ni obstrucciones, y cuenta con cuatro transmisores y sensores independientes, lo que garantiza una solución segura y confiable y la máxima disponibilidad del proceso para la medición redundante de caudal.

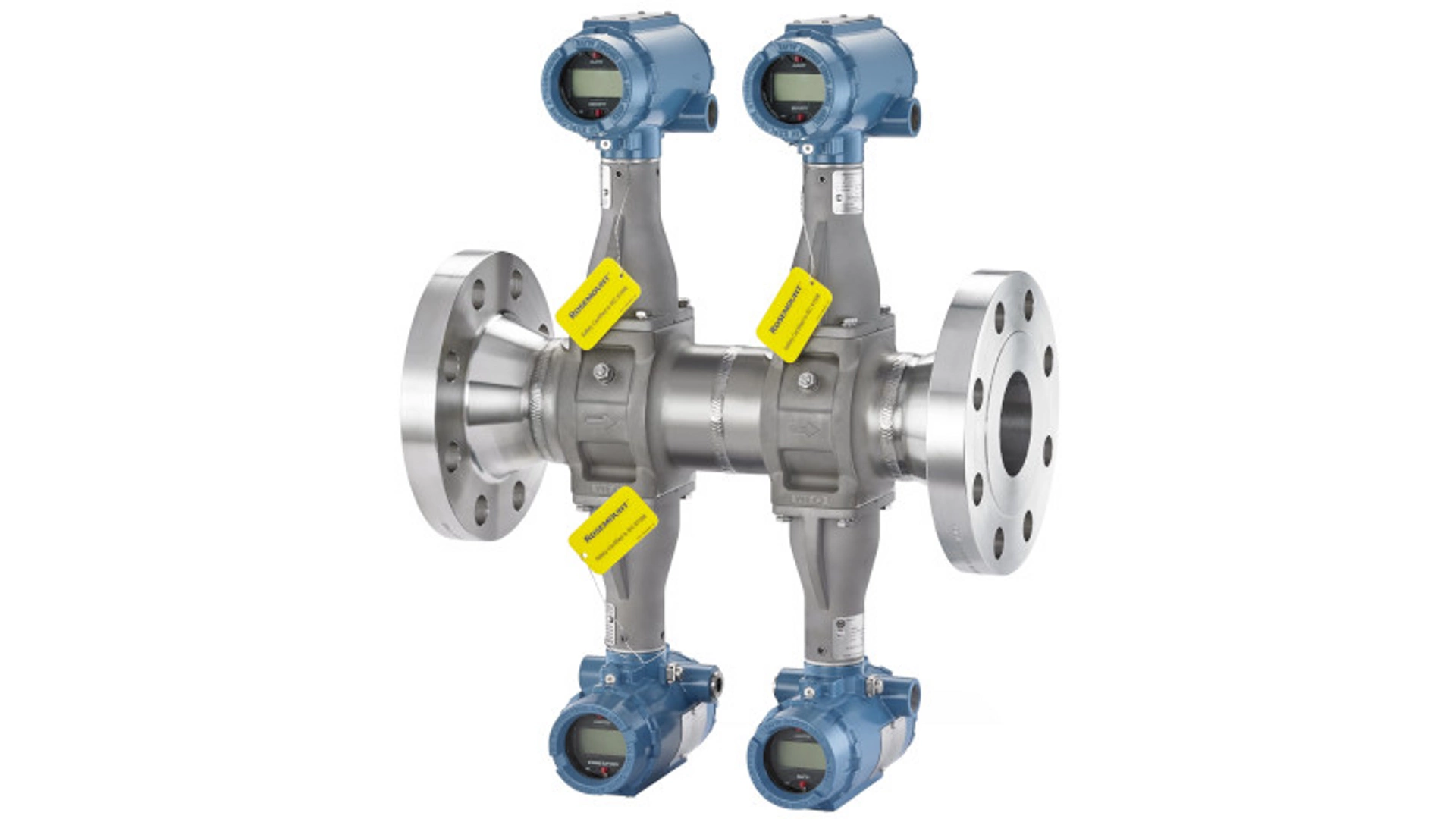

Solución para caudalímetros redundantes todo en uno
Para mediciones relacionadas con la seguridad en aplicaciones SIS, el caudalímetro de vórtice cuádruple de Emerson dispone de sensores y transmisores redundantes e independientes que son fundamentales para la prevención de modos de fallos comunes o paradas falsas, especialmente en aplicaciones 2oo3. El equipo cuádruple funciona sobre el principio del Efecto Von Karman. Las barras generadoras dobles de forma patentada actúan independientemente y producen una medición precisa y repetible.
Confiabilidad

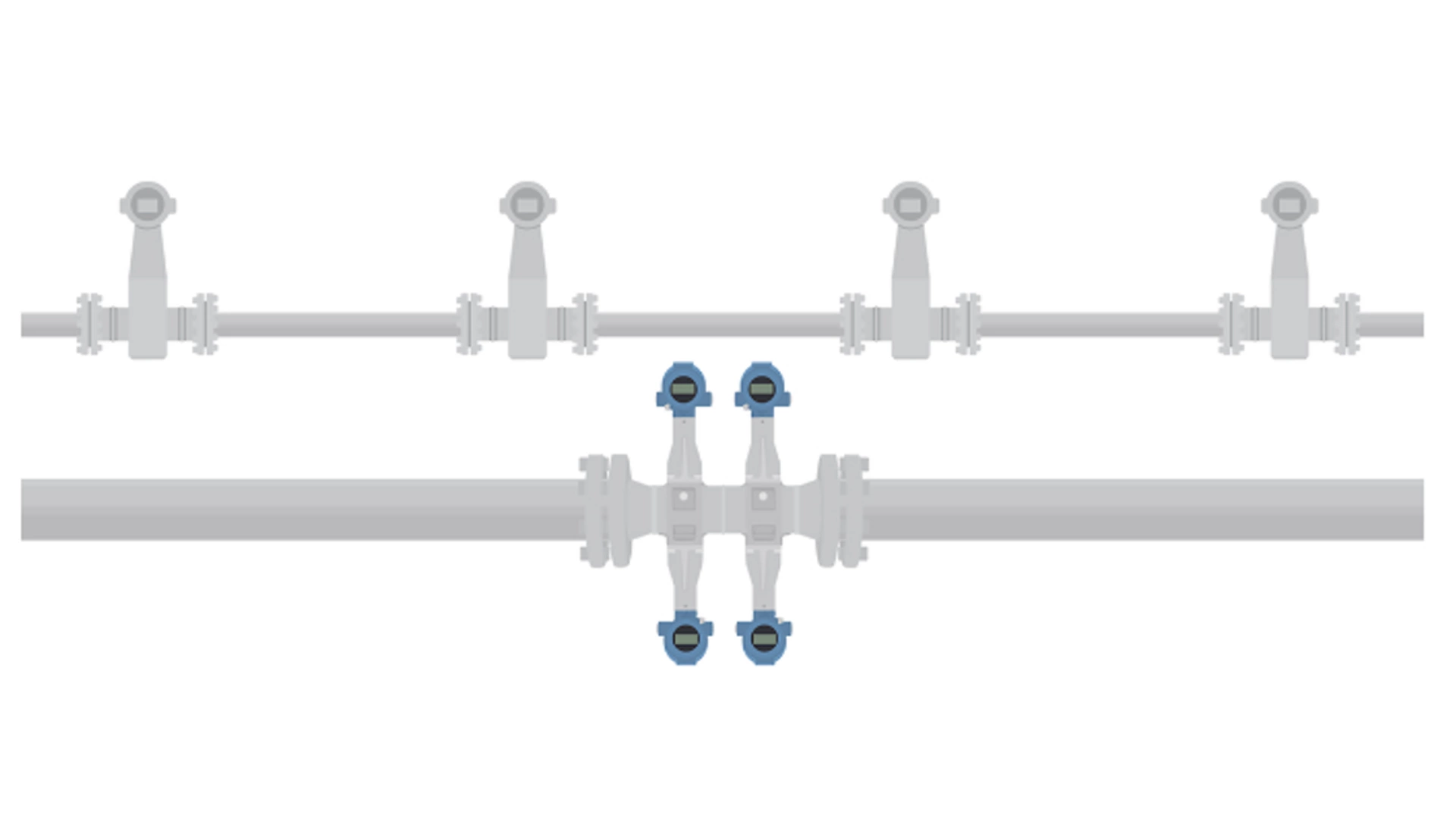

Diseño redundante compacto
El diseño compacto reduce los costos de instalación y los requisitos de funcionamiento de tuberías, además de proporcionar una solución de votación 2oo3. Proporciona una medición de caudal precisa y redundante mediante barras generadoras dobles, espaciadas y patentadas.
Aplicaciones
Preguntas frecuentes
R: Se trata de una solución totalmente redundante en un diseño compacto que elimina la necesidad de caudalímetros y tramos rectos adicionales, lo que reduce los costos de instalación. Sin líneas de impulso y con un diseño único totalmente soldado, se eliminan los puntos de fuga y los gastos de operación disminuyen significativamente. El costo de un falso disparo puede ser muy caro en términos de pérdida de producción y el costo de reiniciar el proceso. El caudalímetro de vórtice cuádruple de Rosemount ofrece un esquema de votación 2oo3 confiable, que mantiene el proceso en funcionamiento hasta que al menos dos de los tres transmisores respondan a un disparo simultáneamente.
El caudalímetro de vórtice cuádruple Rosemount de Emerson está certificado para funciones instrumentadas de seguridad (Safety instrumented functions, SIF) con capacidad para SIL 3. Se utiliza comúnmente en aplicaciones de lazo del sistema instrumentado de seguridad (SIS), donde los equipos deben cumplir las más altas normas de confiabilidad al tiempo que minimizan y/o eliminan las paradas no programadas. Durante el proceso de decisión sobre la instrumentación, el documento de requisitos suele indicar qué nivel SIL debe cumplir el producto. El caudalímetro de vórtice cuádruple de Rosemount se diseñó para cumplir las especificaciones de confiabilidad y, al mismo tiempo, proporcionar una solución totalmente redundante para cumplir los niveles de certificación.

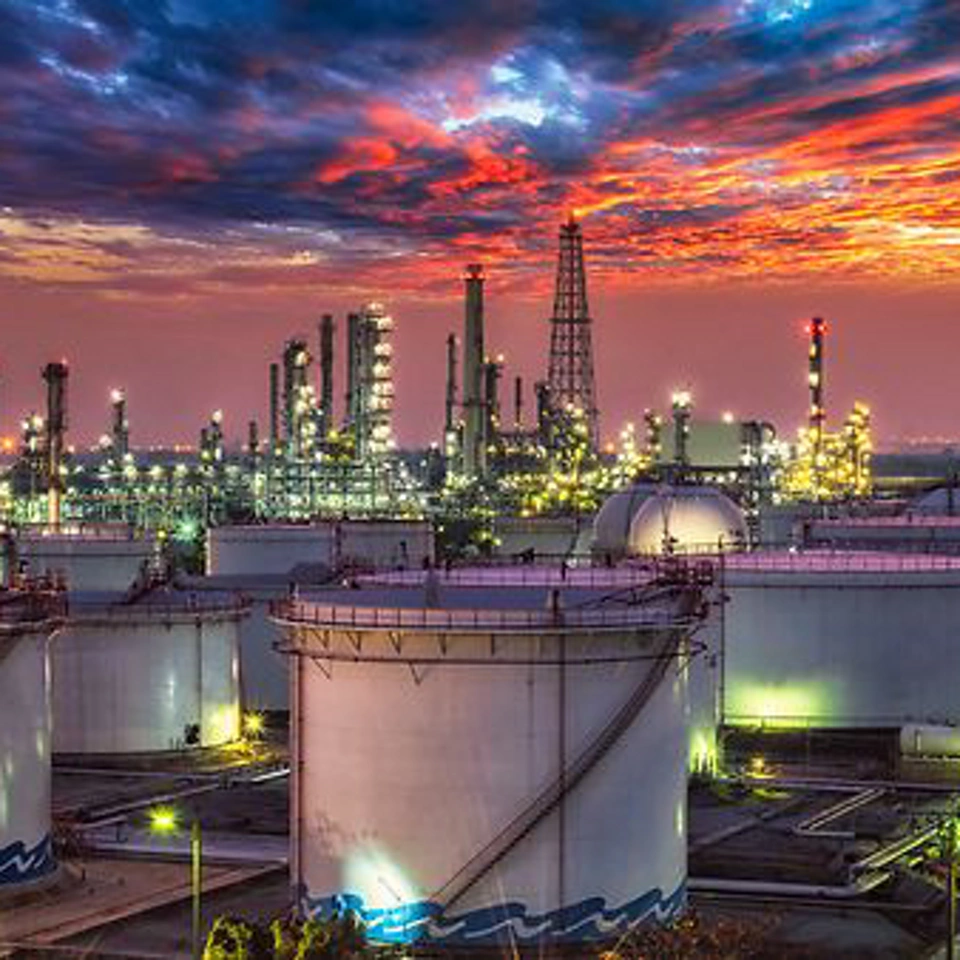

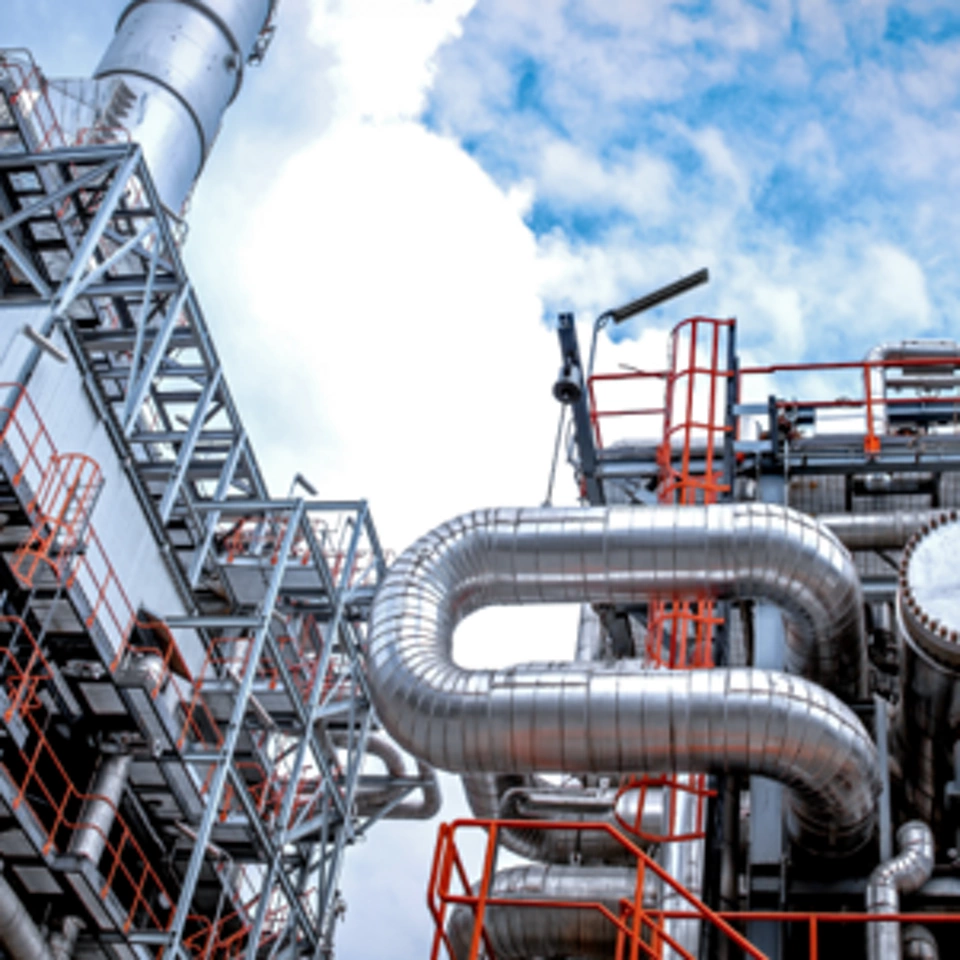

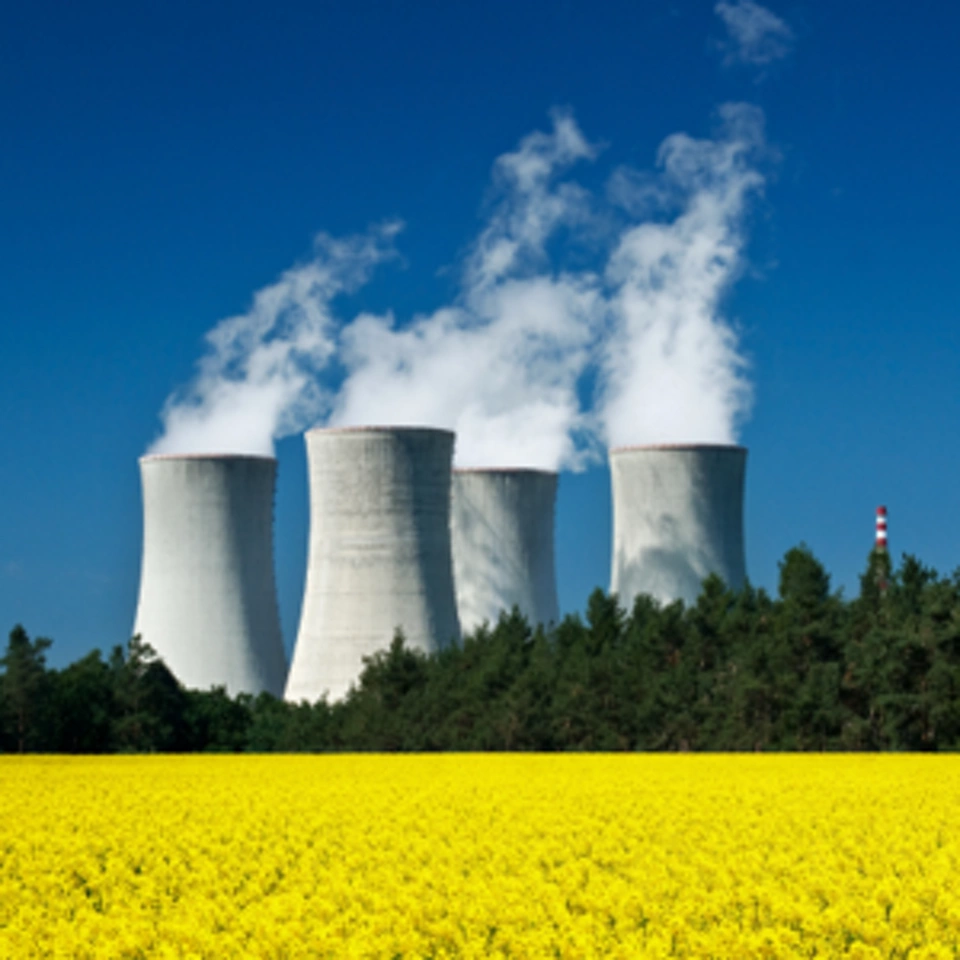

R: El caudalímetro de vórtice cuádruple de Rosemount está instalado en varias industrias diferentes como las de química, refinación y energía. En la medición de vapor donde la seguridad es crítica y se necesita un balance confiable de masa y energía, el caudalímetro de vórtice cuádruple de Rosemount se utiliza por su precisión y confianza. El caudalímetro de vórtice cuádruple de Rosemount se ha instalado en numerosas aplicaciones: unidades de alquilación fluorhídrica, calentadores de coquización retardada, caudal de agua de alimentación en centrales eléctricas, reformadores en plantas químicas y más.
R: Para simplificar la resolución de problemas, el diagnóstico del dispositivo permite verificar en campo la electrónica y el sensor del caudalímetro sin necesidad de una parada del proceso. El generador de señales de caudal integrado directamente en la electrónica permite la verificación a distancia. El valor de la intensidad del sensor se utiliza normalmente para ver la señal de caudal y proporcionar más información sobre los ajustes del filtro y la condición operativa del sensor.
R: Con una instalación tan sencilla, que consiste en atornillar, cablear y encender, el tiempo y los costos de instalación se reducen considerablemente. Como no hay piezas móviles, no es necesario calibrarlo en el campo y no requiere mantenimiento, por lo que con esta solución se ahorra tiempo y dinero.
