Misurazione della portata​

La misurazione della portata è la quantificazione della quantità di liquido, gas o vapore che si muove lungo un tubo o un sistema di processo. Una misurazione accurata della portata è fondamentale per mantenere il controllo di processo, garantire la qualità del prodotto, ottimizzare l'uso dell'energia e soddisfare i requisiti normativi e di sicurezza in settori quali petrolio e gas, chimico, acqua e acque reflue, biotecnologie, produzione di energia, metalli e miniere, marittimo, raffinazione e altri ancora.​

Il misuratore di portata giusto dipende da diversi fattori chiave, tra cui il tipo di fluido, l'accuratezza richiesta, le condizioni di processo e i vincoli di installazione.​

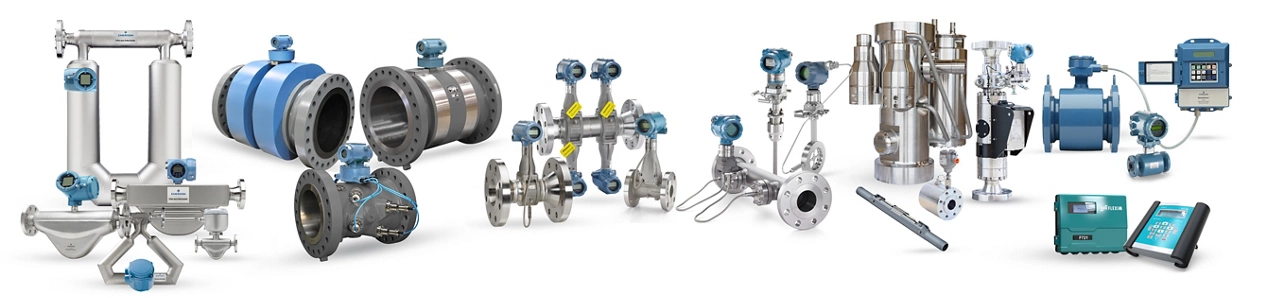

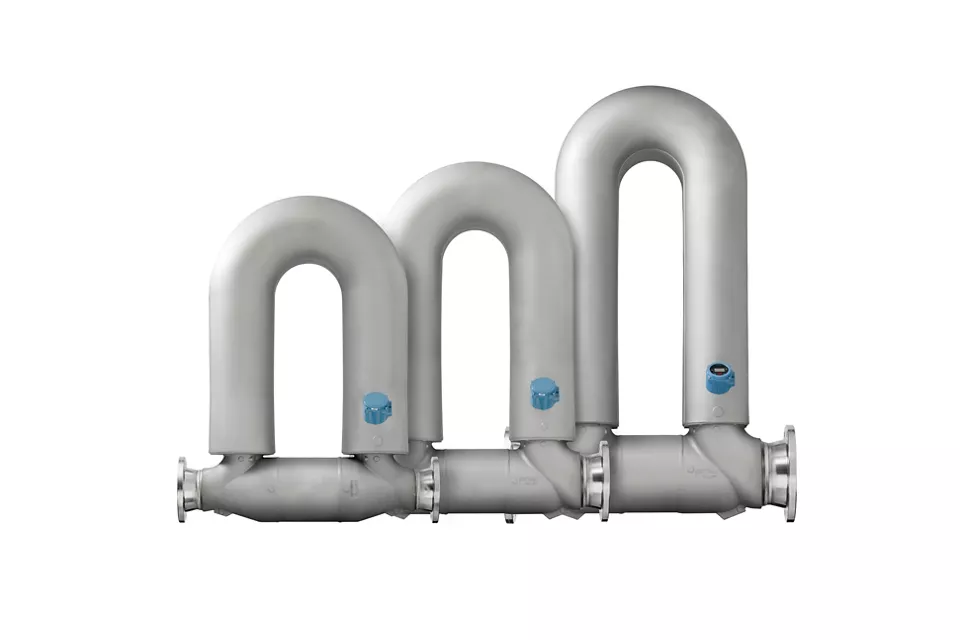

• I misuratori di portata a effetto Coriolis sono ideali per la portata massica ad alta accuratezza e la misura fiscale​

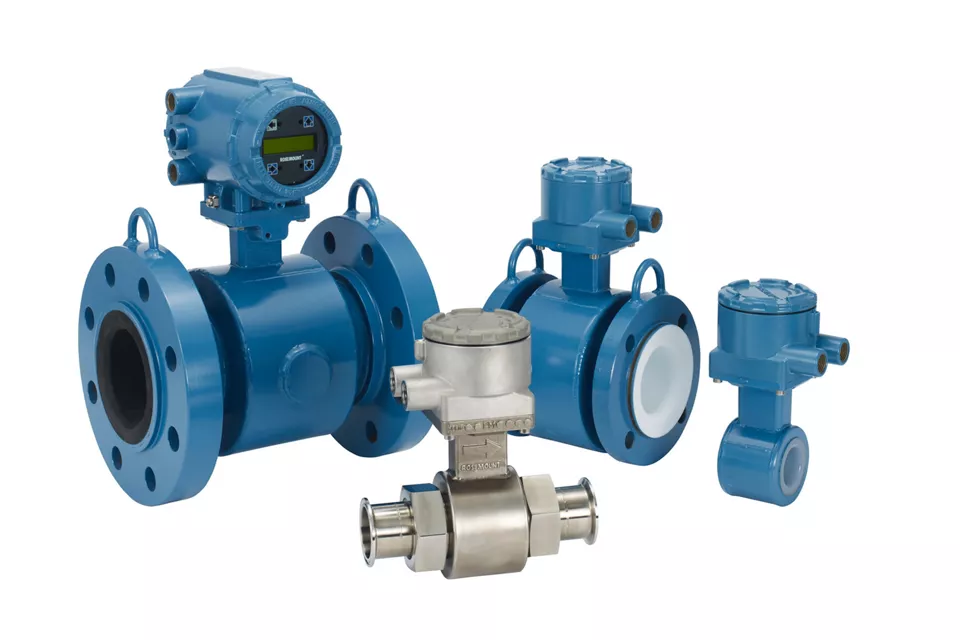

• I misuratori di portata magnetici offrono le migliori prestazioni in applicazioni su liquidi conduttivi, come acqua e liquidi con sospensioni solide​

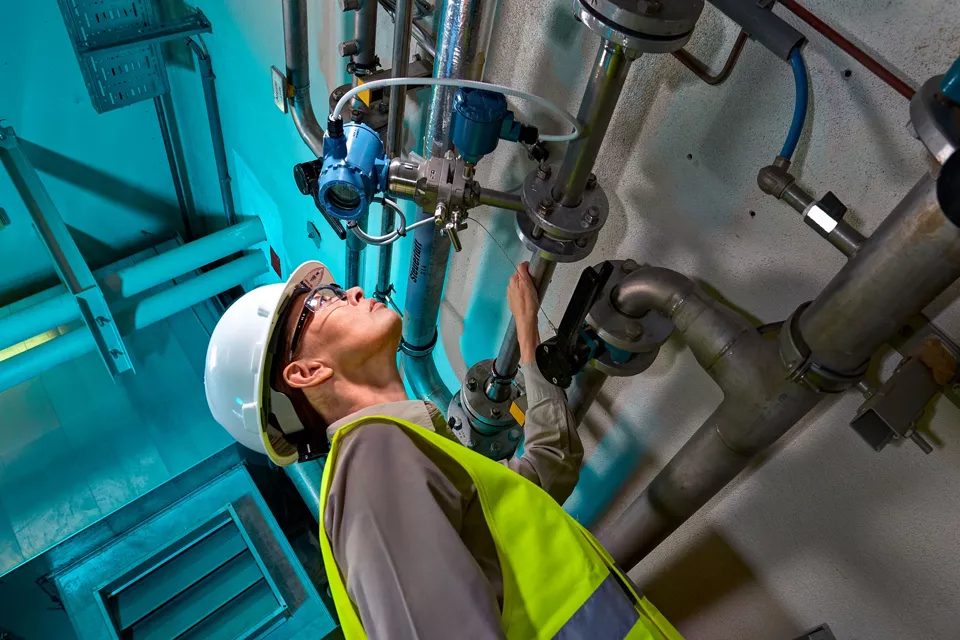

• I misuratori di portata a pressione differenziale (DP) sono ampiamente utilizzati per vapore, gas e installazioni pre-esistenti​

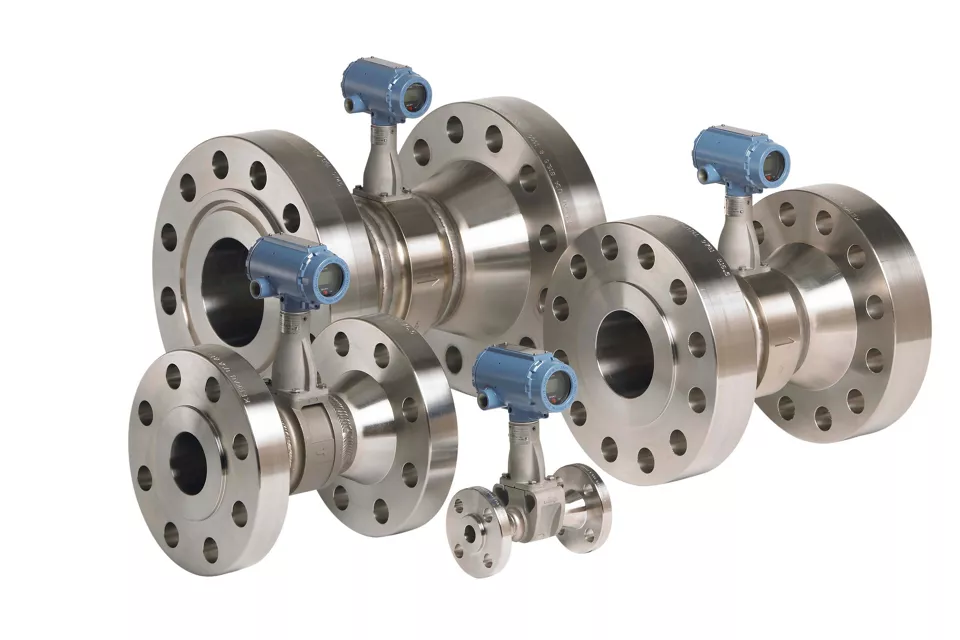

• I misuratori di portata vortex sono ideali per la misurazione di vapore e gas pulito​

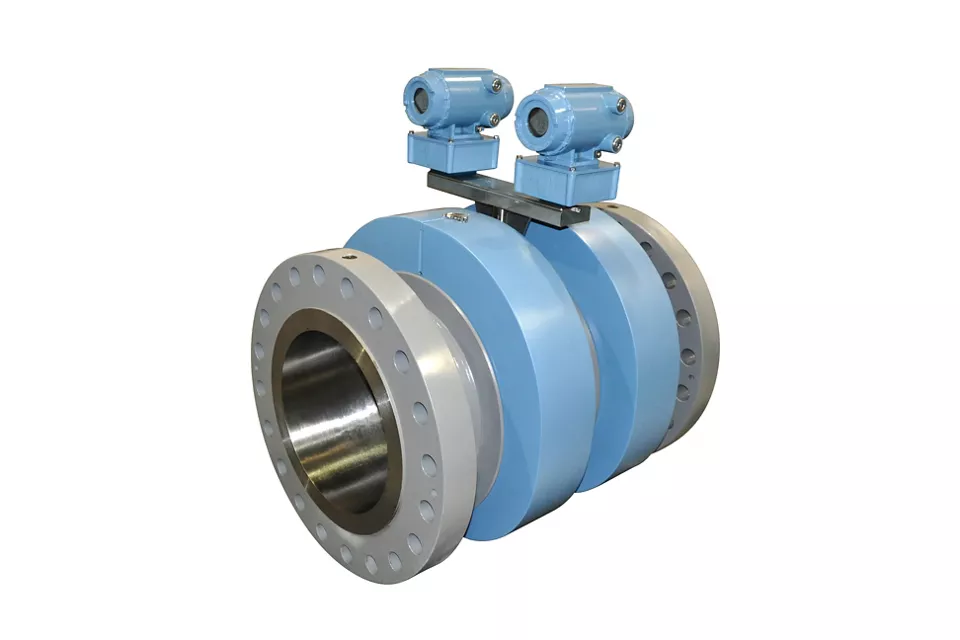

• I misuratori di portata a ultrasuoni offrono misure non intrusive o ad alta precisione per liquidi e gas​

La valutazione di queste variabili assicura che la tecnologia selezionata offra prestazioni affidabili e valore a lungo termine.​

Ogni tecnologia di misurazione della portata utilizza un principio diverso per misurare la portata:​

• il sistema a effetto Coriolis misura la portata massica direttamente utilizzando la vibrazione del tubo​
• Il sistema magnetico misura la portata volumetrica in base alla conduttività del fluido e all'induzione elettromagnetica​
• Il sistema a pressione differenziale (DP) calcola il flusso derivante dalla caduta di pressione attraverso un elemento primario​
• Il sistema vortex rileva i vortici rilasciati dal fluido che scorre per determinare la velocità
• Il sistema a ultrasuoni utilizza le onde sonore per misurare la velocità del flusso, in linea o in modo non intrusivo​

Queste differenze influiscono su accuratezza, requisiti di manutenzione, perdita di pressione e idoneità per applicazioni specifiche.​

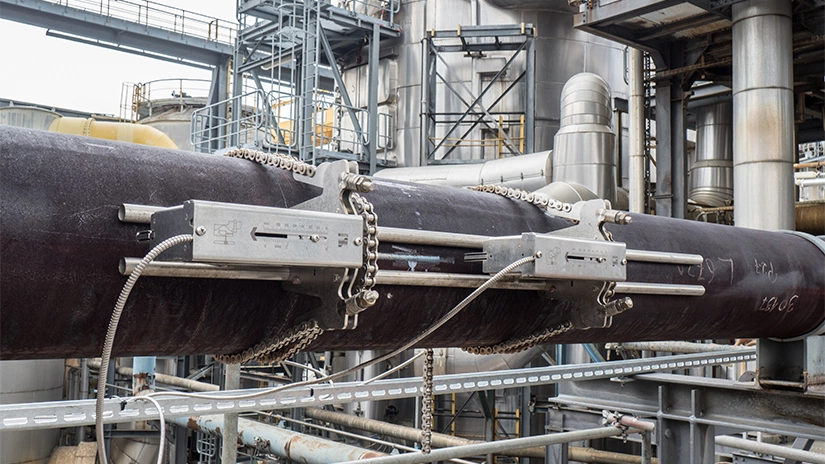

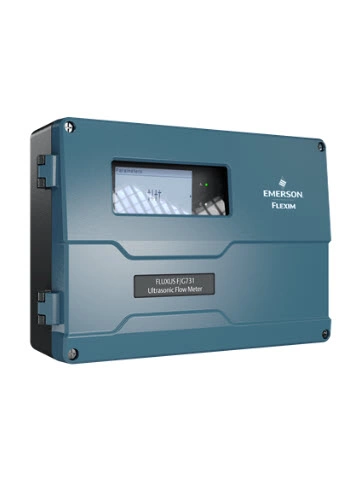

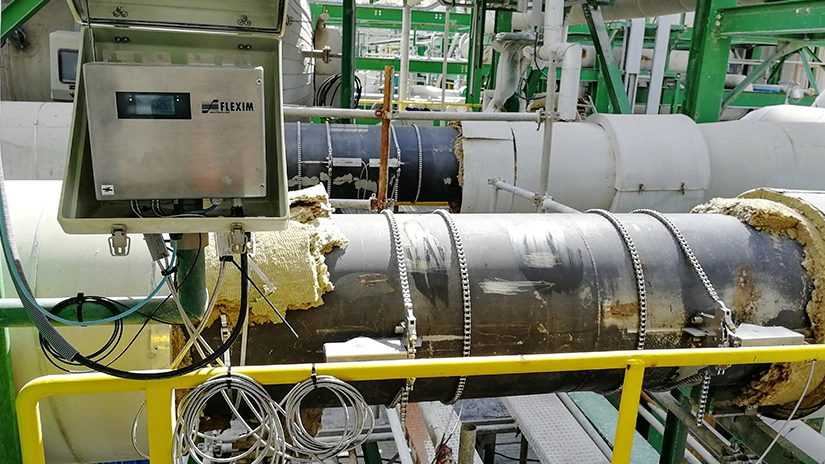

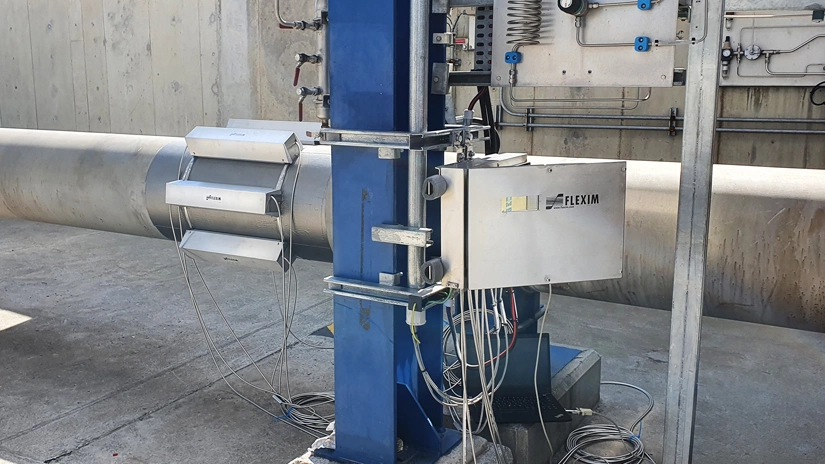

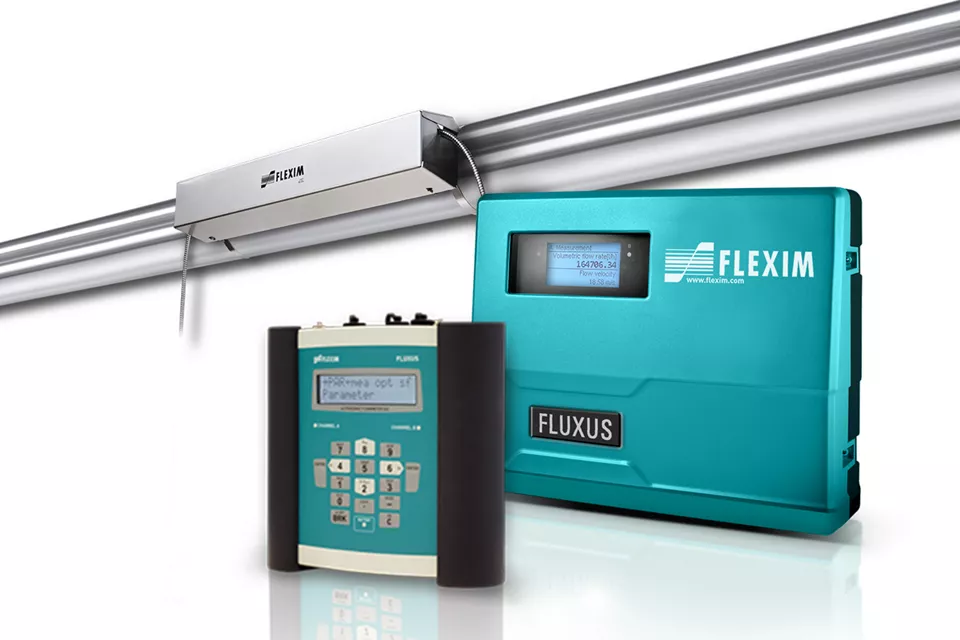

I misuratori di portata a ultrasuoni non intrusivi sono ideali quando l'interruzione del processo non è fattibile o quando evitare il punto di installazione sul tubo è una priorità. Sono comunemente utilizzati per misurazioni temporanee, audit energetici, installazioni di retrofit o ambienti pericolosi in cui è fondamentale ridurre al minimo la complessità dell'installazione e i tempi di fermo.​

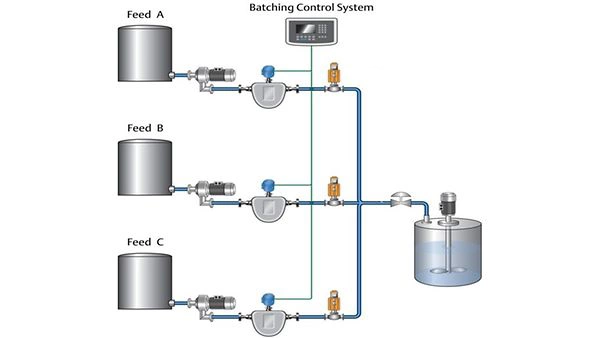

In genere i misuratori di portata a effetto Coriolis sono preferiti per le applicazioni ad alta precisione perché misurano direttamente la portata massica e offrono ripetibilità e stabilità eccezionali. Sono ampiamente utilizzati negli scenari di misura fiscale, in cui la precisione di misura influisce direttamente sulle transazioni finanziarie e sulla conformità normativa. ​

Le condizioni di processo fondamentali che influenzano la selezione del misuratore di portata includono:​

• Tipo di fluido (liquido, gas, vapore, liquidi con sospensioni solide, multifase)​
• Campo di temperatura e campo di pressione​
• Portata istantanea e dimensioni dei tubi​
• Proprietà del fluido come viscosità, densità e conduttività​
• Presenza di solidi, bolle o contaminanti​

La comprensione di queste condizioni aiuta ad assicurare misurazioni accurate ed evita problemi di prestazioni nel tempo.​

Le tecnologie di misurazione della portata moderne sono progettate per funzionare in modo affidabile in ambienti difficili, tra cui alta pressione, temperature estreme, fluidi corrosivi e condizioni di flusso multifase. Diagnostica avanzata, materiali durevoli e design specifici per l'applicazione aiutano a mantenere l'accuratezza, ridurre la manutenzione e migliorare i tempi di funzionamento dell'impianto.​

Dati di portata accurati e in tempo reale consentono agli operatori di ottimizzare le strategie di controllo, ridurre gli sprechi, migliorare la resa e identificare i problemi di prestazioni prima che causino tempi di fermo. Se integrata con i sistemi digitali, la misurazione della portata supporta anche la manutenzione predittiva e processi decisionali basati sui dati in tutto l'impianto.​

La scelta della tecnologia ottimale per la misurazione della portata può essere complessa, ma gli strumenti e l'esperienza giusti possono rendere il processo più semplice. Emerson offre competenze applicative, strumenti di progettazione e piattaforme digitali di selezione per aiutarti a valutare le tue esigenze e consigliarti la soluzione migliore per il tuo processo.​
