Misuratore watercut

Un misuratore watercut misura le proprietà fisiche o elettriche della miscela di fluidi per determinare la frazione di acqua presente.

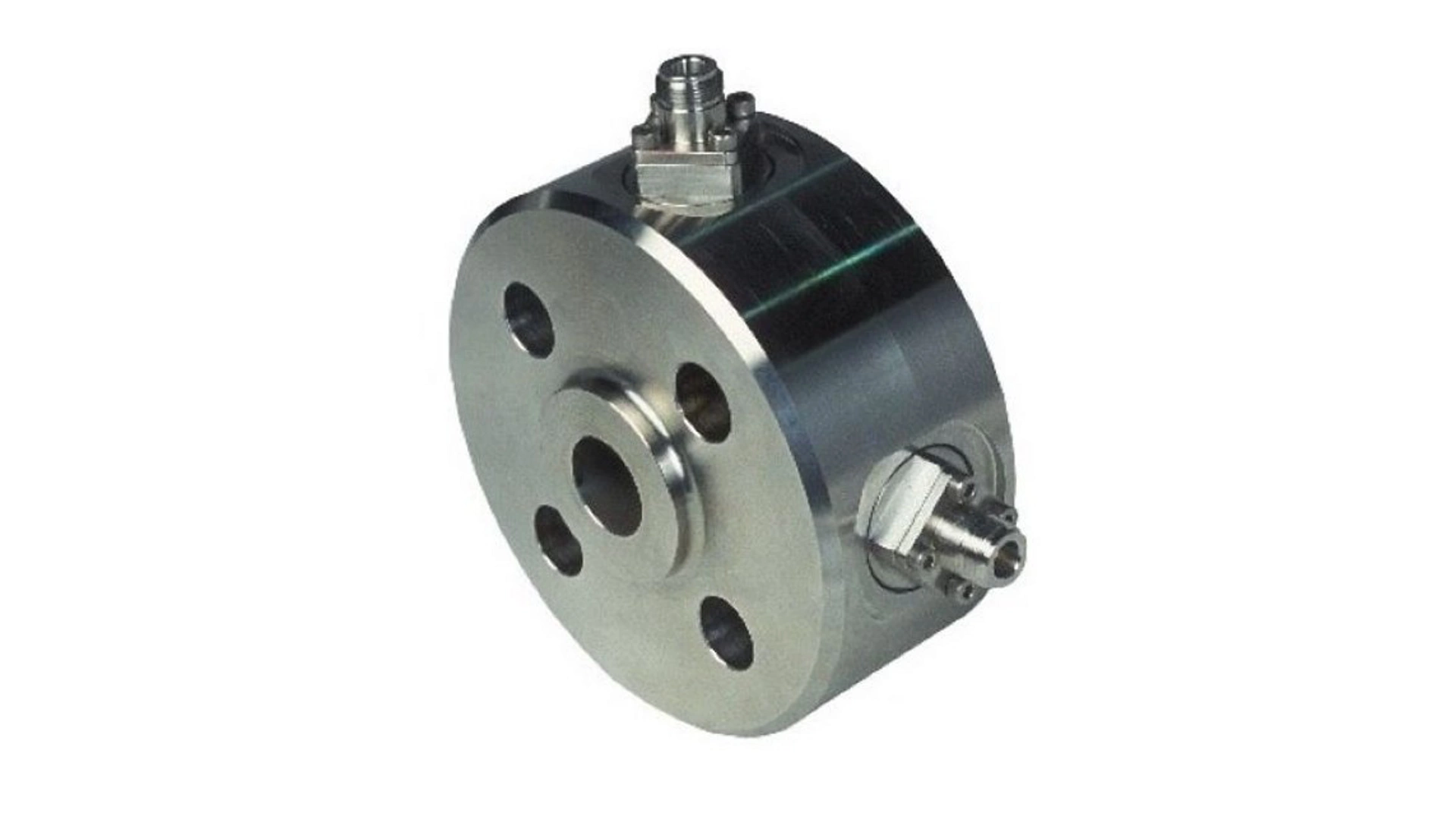

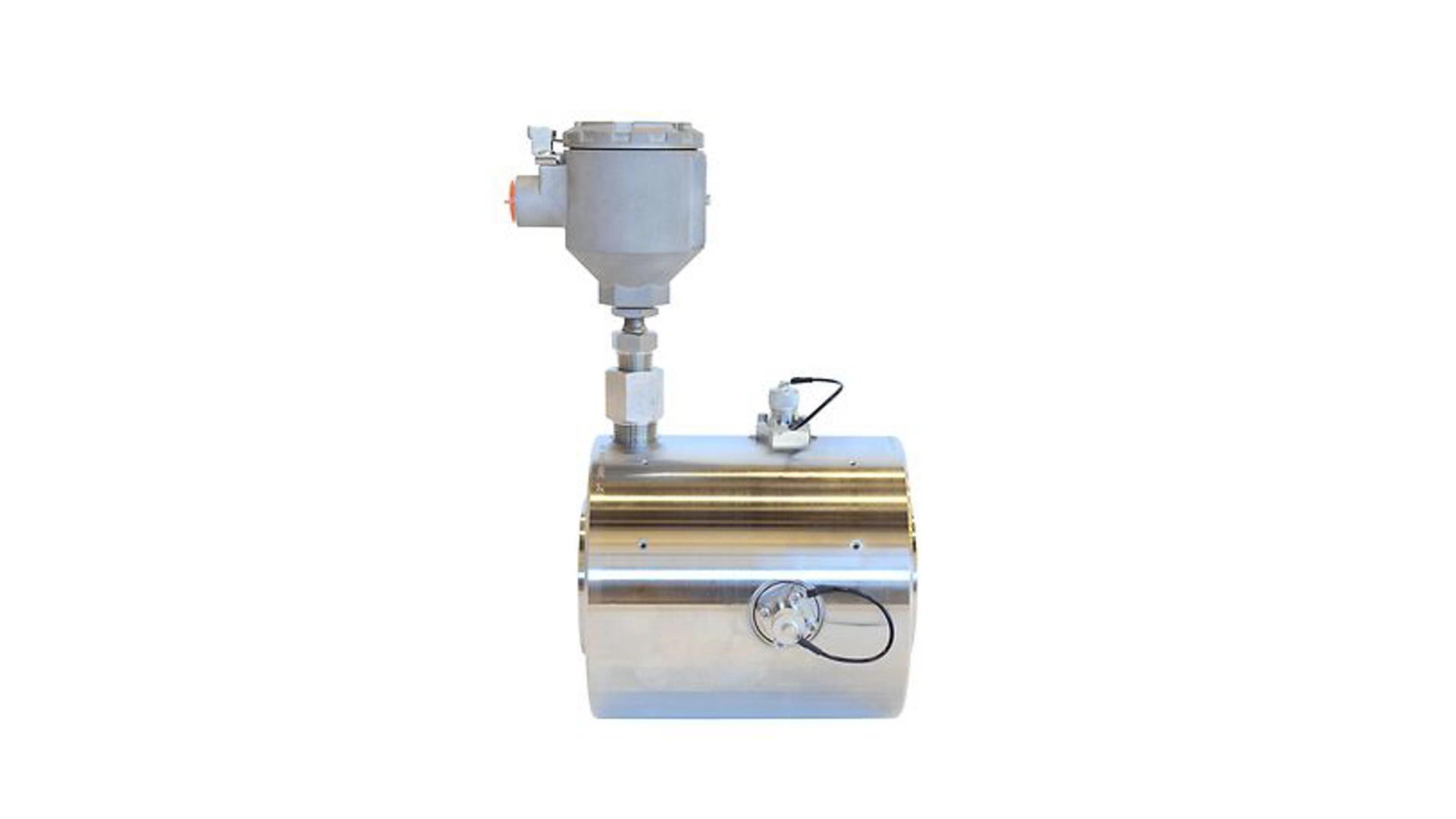

Il misuratore Roxar™ Watercut di Emerson utilizza la tecnologia di risonanza a microonde a passaggio pieno per eseguire questa misura in linea. I segnali a microonde interagiscono con la miscela del flusso e la risposta è influenzata dalle proprietà dielettriche dell'acqua e degli idrocarburi, consentendo al misuratore di quantificare il water cut sull'intera sezione trasversale del tubo. Questo approccio garantisce una misura rappresentativa in regimi di portata variabile, senza necessità di separazione o campionamento parziale. Il sistema è ampiamente utilizzato in tubazioni, uscite di separazione e sistemi di allocazione dove è richiesta una misura continua e affidabile del water cut.

Una misura accurata del water cut è essenziale per garantire un'allocazione affidabile della produzione, l'ottimizzazione dei processi e la gestione dei giacimenti.

Il misuratore Roxar™ Watercut di Emerson offre misure in tempo reale ad alta precisione a supporto di questi obiettivi. I dati precisi sul water cut impattano direttamente sui calcoli del volume di petrolio e acqua, influenzando l'allocazione dei ricavi, il controllo dei separatori e le decisioni sulla garanzia della portata, consentendo al contempo una gestione efficiente della movimentazione e dello smaltimento dell'acqua prodotta, che rappresenta un costo operativo significativo. Misure non precise possono portare a un'allocazione errata, a una lavorazione inefficiente, a un uso eccessivo di sostanze chimiche o energia e a un'interpretazione errata del giacimento. Questo è particolarmente importante nel caso di condotte, punti di misura fiscale e sistemi di produzione multi-pozzo, dove la precisione influisce direttamente sui risultati finanziari e operativi.

La tecnologia di risonanza a microonde a passaggio pieno garantisce una misura del water cut più stabile e rappresentativa in condizioni reali sul campo rispetto alle tecnologie di misurazione basate su sonda, di campionamento e ad altre tecnologie di misurazione in linea.

Il misuratore Roxar™ Watercut di Emerson utilizza la risonanza a microonde a passaggio pieno per fornire una misurazione continua e in tempo reale del water cut. A differenza delle sonde a inserzione o dei sistemi di campionamento, la misura a passaggio pieno cattura l'intera sezione trasversale del tubo, eliminando gli errori causati da separazione di fase, stratificazione o slittamento tra le fasi. La risonanza a microonde è inoltre intrinsecamente robusta rispetto a variazioni di salinità, emulsioni e regime di flusso, mentre altre tecnologie sono più sensibili alle variazioni delle proprietà del fluido, alle incrostazioni o a una geometria di campionamento limitata, con conseguente deriva o riduzione dell'accuratezza in condizioni dinamiche. Ciò garantisce misure coerenti e ad alta fedeltà in tubazioni, uscite dei separatori e applicazioni di allocazione o misura fiscale in cui i profili di portata non sono uniformi e cambiano continuamente.

La misura a microonde in linea a passaggio pieno è idonea sia per le uscite dei separatori che per le tubazioni quando la portata è adeguatamente miscelata.

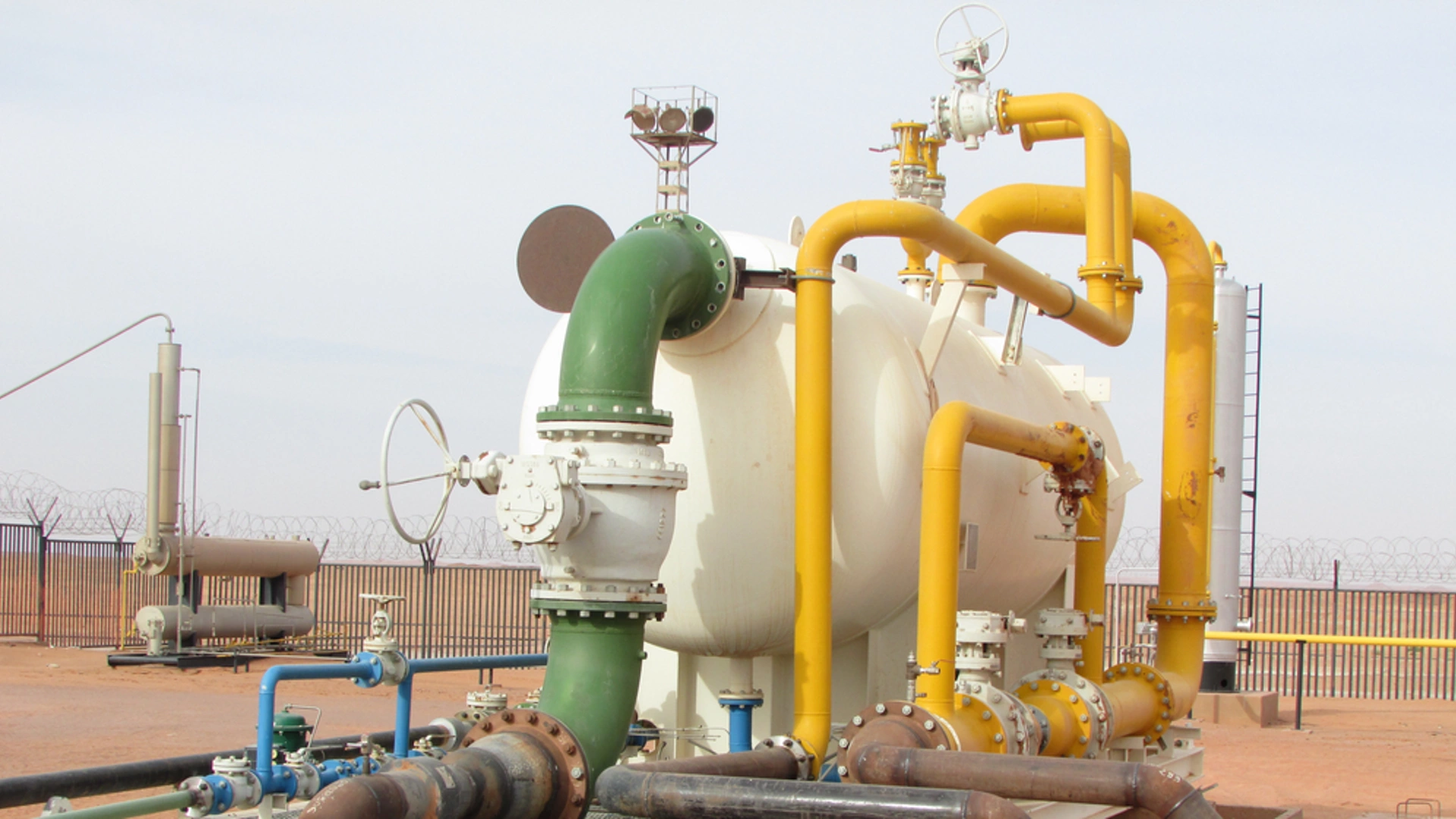

Il misuratore Roxar™ Watercut di Emerson è progettato per un'implementazione flessibile nei diversi punti di installazione. All’uscita dei separatori, il misuratore esegue un monitoraggio continuo della qualità di petrolio, mentre nelle tubazioni supporta l’allocazione e la misura fiscale garantendo una misura rappresentativa dell’intera portata. Poiché la tecnologia misura l'intera portata e non solo un punto di campionamento, le prestazioni che offre sono coerenti in entrambe le applicazioni se vengono mantenute le condizioni di miscelazione appropriate. Ciò rende questa tecnologia applicabile sia alla produzione upstream che nei sistemi di trasporto midstream.

Non esiste uno standard globale unico per i misuratori di water cut, ma le misure devono soddisfare le pratiche industriali accettate per accuratezza e tracciabilità.

Il misuratore Roxar™ Watercut di Emerson è utilizzato in applicazioni che richiedono prestazioni di misura di qualità fiscale. Gli operatori fanno in genere riferimento ad API, ISO e alle linee guida specifiche dell'azienda per la misura fiscale e l'assegnazione, richiedendo metodi di misura convalidati e incertezza documentata. I sistemi di misurazione continua in linea sono spesso accettati se adeguatamente convalidati e supportati da procedure di campionamento. Questo vale per la misura fiscale delle tubazioni, la misura per l'esportazione e i sistemi di aspirazione della raffineria. In questi flussi di lavoro si fa comunemente riferimento a standard come API MPMS e alle linee guida di misura ISO.

Il water cut viene calcolato come rapporto tra portata dell'acqua e portata totale del liquido, espresso in percentuale.

Il misuratore Roxar™ Watercut di Emerson misura direttamente il water cut in linea utilizzando la tecnologia di risonanza a microonde. La misura deriva dalle proprietà dielettriche della miscela fluida, in cui acqua e idrocarburi mostrano risposte elettromagnetiche distinte che si possono quantificare fino a determinare le frazioni di fase. Ciò consente un calcolo continuo e in tempo reale del water cut senza fare affidamento sulla separazione o sul campionamento manuale. È un sistema ampiamente applicato in tubazioni, uscite di separatori e sistemi di allocazione in cui sia richiesta la misurazione continua della fase liquida.

I misuratori di water cut sono utilizzati ovunque sia richiesta una misurazione continua e accurata del contenuto di acqua nei flussi di petrolio.

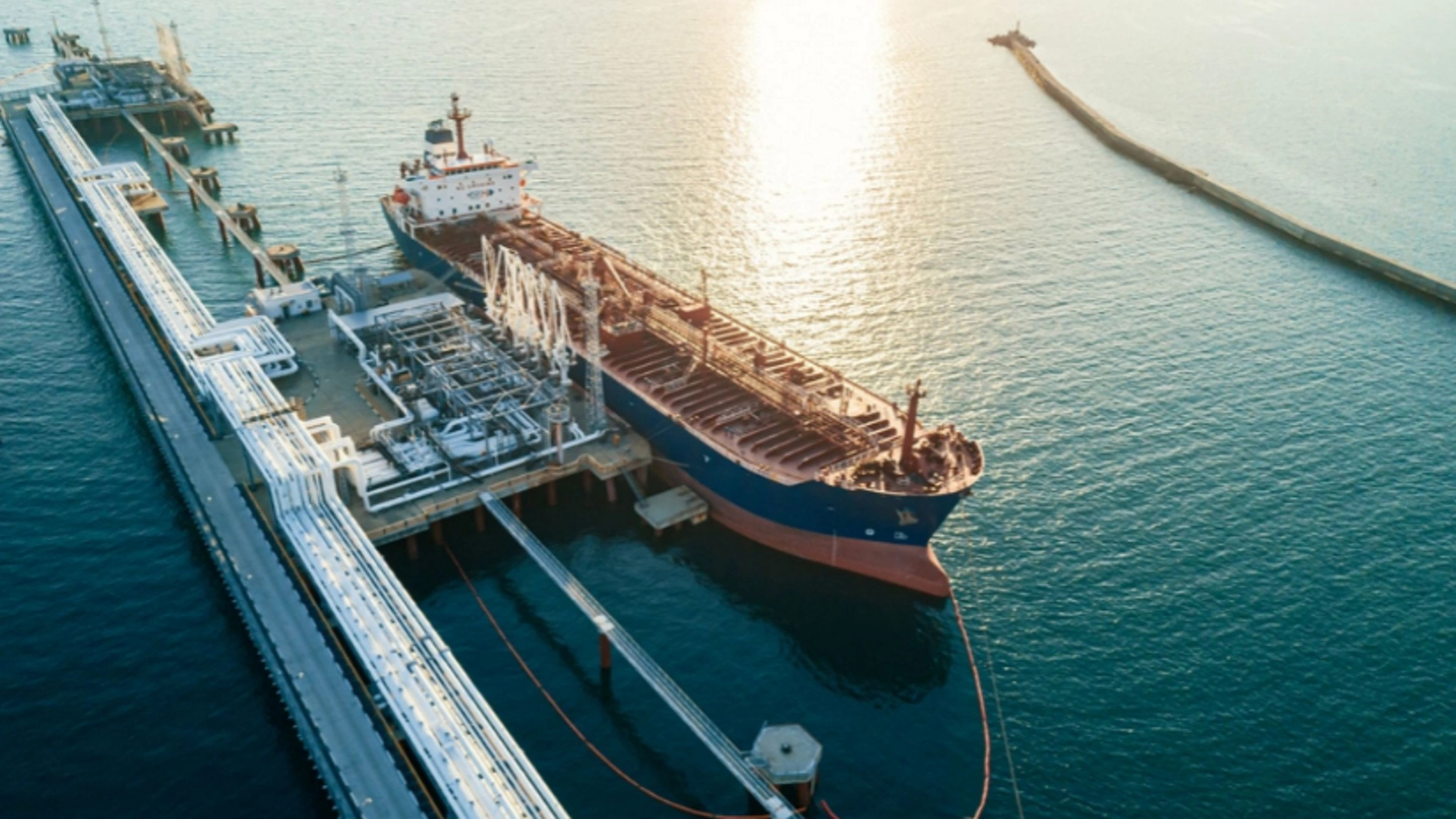

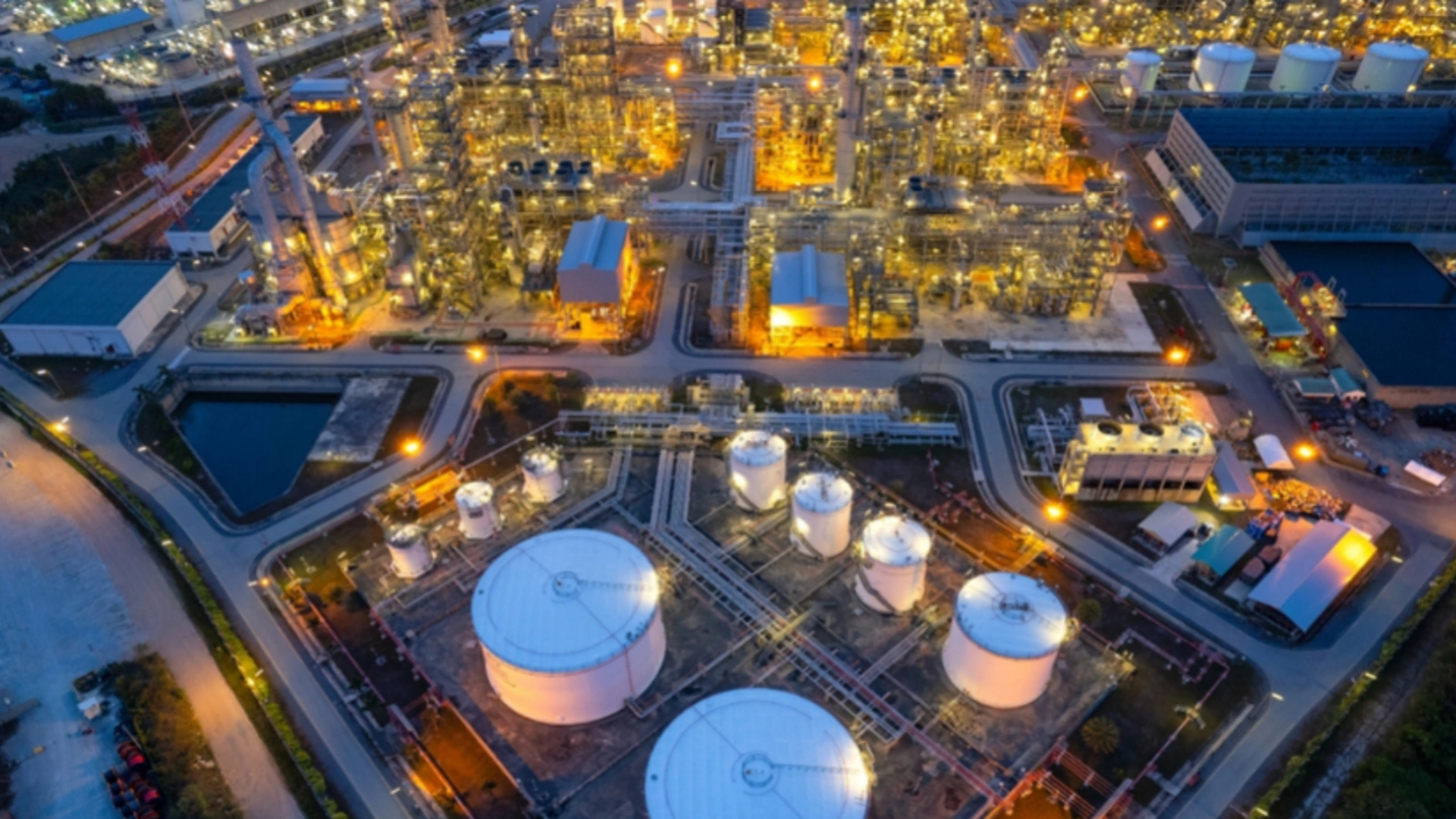

Il misuratore Roxar™ Watercut di Emerson è utilizzato nelle operazioni upstream, midstream e downstream come soluzione di misura in linea. Nelle applicazioni upstream, monitora le uscite dei separatori per ottimizzare la separazione e tracciare la qualità della produzione, mentre nel midstream supporta il trasferimento di custodia e la misurazione del trasporto garantendo il rispetto delle specifiche del prodotto. Nelle operazioni downstream, viene utilizzato per il controllo qualità di raffinerie e oleodotti, dove un contenuto d'acqua accurato influisce direttamente sull'efficienza della lavorazione e sul valore del prodotto. Le installazioni tipiche includono il ramo dell'olio dei separatori trifase, i punti di misura delle tubazioni e i flussi di ingresso in raffineria. Queste applicazioni spesso necessitano di misure stabili e costanti per supportare il processo decisionale operativo e fiscale.

Il passo più importante è garantire che i campioni di calibrazione siano realmente rappresentativi delle condizioni di flusso.

Il misuratore Roxar™ Watercut di Emerson consente la calibrazione in linea con campioni prelevati quanto più vicino è possibile al punto di rilevazione. Per ottenere risultati accurati, il campione deve rappresentare la stessa composizione del fluido e le stesse condizioni del flusso rilevate dal misuratore, idealmente durante un funzionamento stabile e da un punto di campionamento appropriato. Questo rende la misura dielettrica direttamente confrontabile con i dati di riferimento del laboratorio, contribuendo a migliorare l'accuratezza della calibrazione e a garantire l'affidabilità della misura. Queste pratiche sono particolarmente importanti per le applicazioni di misura fiscale, allocazione e altre applicazioni di monitoraggio ad alta precisione.

La deriva delle misure è in genere causata da variazioni delle proprietà del fluido, depositi o una calibrazione errata.

Il misuratore Roxar™ Watercut di Emerson è progettato per rilevare misure intrinsecamente prive di derive utilizzando la risonanza a microonde. A differenza delle tecnologie basate su sonde, il principio di misura resta stabile nel tempo, ma la deriva può comunque verificarsi a causa di fattori esterni, come la deposizione di cera o le incongruenze del campionamento. La convalida regolare a fronte dei campioni rappresentativi e il monitoraggio delle tendenze aiutano a rilevare e correggere precocemente i problemi. Ciò è particolarmente importante in applicazioni di alto valore, come l'allocazione e la misura fiscale.

La misura del water cut in linea offre in genere un costo del ciclo di vita minore rispetto al campionamento manuale, grazie alla riduzione della manodopera necessaria e alla migliore qualità dei dati.

Il misuratore Roxar™ Watercut di Emerson elimina la necessità di frequenti campionamenti e analisi di laboratorio. La misura continua produce dati in tempo reale, riducendo i ritardi operativi e gli errori umani, mentre il design a bassa manutenzione riduce al minimo i costi di intervento nel tempo. Ciò si traduce in un migliore controllo del processo e in una riduzione del costo totale di possesso, nonostante l'investimento di capitale iniziale. Questo si rivela particolarmente utile nella produzione offshore, nelle installazioni remote e nelle applicazioni di monitoraggio ad alta frequenza.

Il water cut rappresenta la percentuale di acqua nel flusso totale di liquidi, mentre BS&W (Basic Sediment and Water) include sia l'acqua sia i solidi misurati dopo la separazione.

Il misuratore Roxar™ Watercutnbsp; di Emerson rileva il water cut direttamente nel flusso in movimento, senza separazione. Sebbene correlati, il water cut si riferisce specificamente alla frazione d'acqua della fase liquida, mentre BS&W è un termine di misura fiscale e di contabilità dei serbatoi che descrive il totale combinato di acqua più impurità e solidi che si ottieni tramite campionamento basato su separatore o analisi di laboratorio. Di conseguenza, i valori di BS&W dipendono dall'efficienza della separazione e dalle condizioni di campionamento, mentre il water cut fornisce informazioni continue e in tempo reale sul processo, indipendentemente dalla gestione a valle. Questa distinzione è particolarmente importante nei sistemi di produzione e allocazione in cui emulsioni, solidi in sospensione e condizioni operative possono variare. Le pratiche di misurazione BS&W sono comunemente allineate a standard di settore come API MPMS.

Il water cut si misura sul campo utilizzando strumenti in linea, sistemi di campionamento o separatori di prova.

Il misuratore Roxar™ Watercut di Emerson offre misure continue in linea utilizzando la tecnologia di risonanza a microonde a passaggio pieno. A differenza del campionamento puntuale o delle analisi con separatori, i misuratori in linea determinano la frazione d'acqua direttamente nel flusso, eliminando gli errori causati da segregazione di fase, distorsioni del campionamento o condizioni transitorie del flusso. Altre tecnologie, come sonde capacitive, metodi ottici o sensori a portata parziale, possono campionare solo una parte del flusso, riducendo la rappresentatività in condizioni non uniformi. La misura in linea a passaggio pieno si dimostra quindi particolarmente utile in tubazioni, sistemi di test dei pozzi e ambienti di allocazione della produzione.

Il water cut in genere aumenta nel tempo con la maturazione dei giacimenti e l'aumento della produzione di acqua rispetto agli idrocarburi.

Il misuratore Roxar™ Watercut di Emerson consente agli operatori di monitorare in modo costante questi cambiamenti in tempo reale. Quando la pressione del serbatoio diminuisce o l'iniezione di acqua supporta la produzione, si verificano penetrazioni di acqua e il rapporto acqua/petrolio tende ad aumentare, alterando la composizione del fluido prodotto. Questa evoluzione riflette le dinamiche del giacimento, quali il fenomeno del coning, la canalizzazione o l’avanzamento dei fronti d'acqua, che incidono direttamente sull'efficienza produttiva. Questa tendenza è comunemente osservata nei giacimenti petroliferi maturi, nelle operazioni di waterflood e nei processi di recupero avanzati.
