Wasserphasen-Messgerät
Robustes, zuverlässiges, in der Praxis bewährtes und über den vollen Rohrquerschnitt wirkendes Messgerät für den Anteil des Wasseramteils
Robustes, zuverlässiges, in der Praxis bewährtes und über den vollen Rohrquerschnitt wirkendes Messgerät für den Anteil des Wasseramteils
Mit dem Roxar Messgerät für den Wasseranteil kann eine vollständige, hochempfindliche Wasserphasenmessung durchgeführt werden. Dieses zuverlässige, driftfreie Gerät ist für eine Vielzahl von Anwendungen geeignet. Es hat sich in der Praxis bewährt und erfüllt ihre Messanforderungen.Vertrauen Sie bei der Auswahl Ihrer Messtechnik, denn Emerson steht für Qualität und weltweite Support kommt sofort.

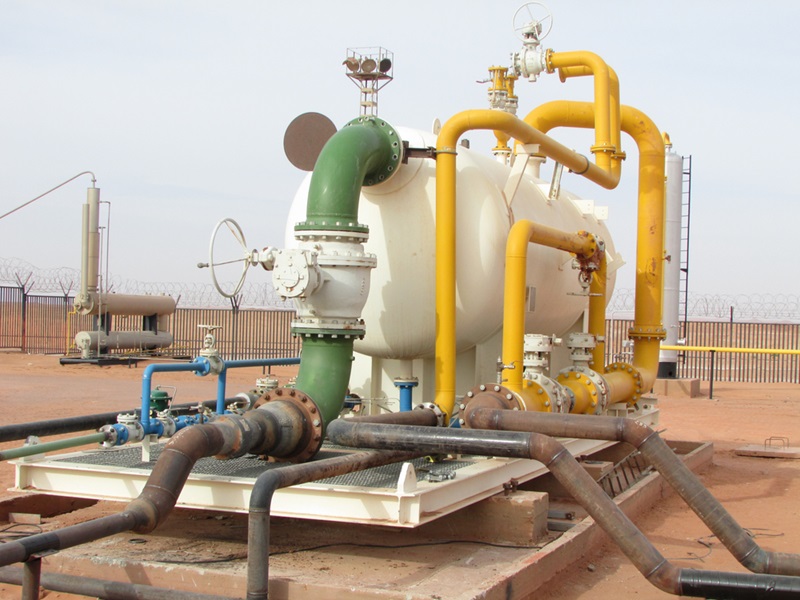

Im Upstream-Segment für Öl und Gas gibt es verschiedene Anwendungen für Wasseranteilsmessungen. Ein typisches Beispiel ist die Wasseranteilsmessung in der Ölphase eines Dreiphasen- Produktionsabscheiders.

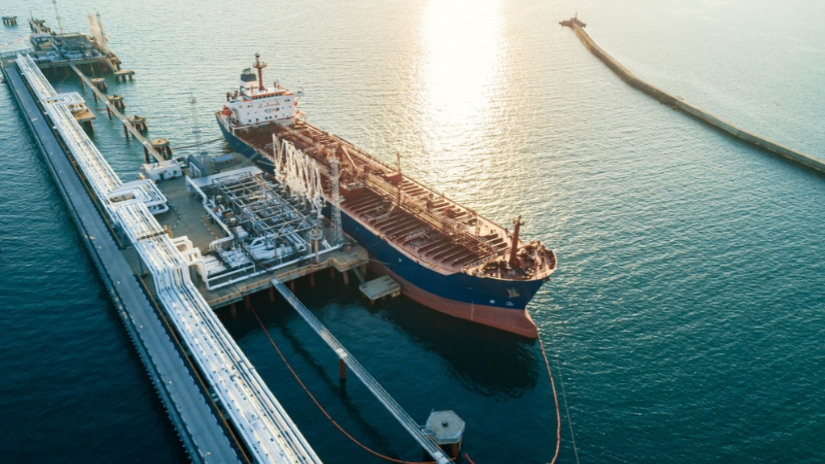

Im Midstream-Segment wechseln Öl und Gas häufig den Eigentümer, beispielsweise beim Transport zu Raffinerien. In dieser Prozessphase gibt es eine Reihe kritischer Messpunkte für die Wasserphase.

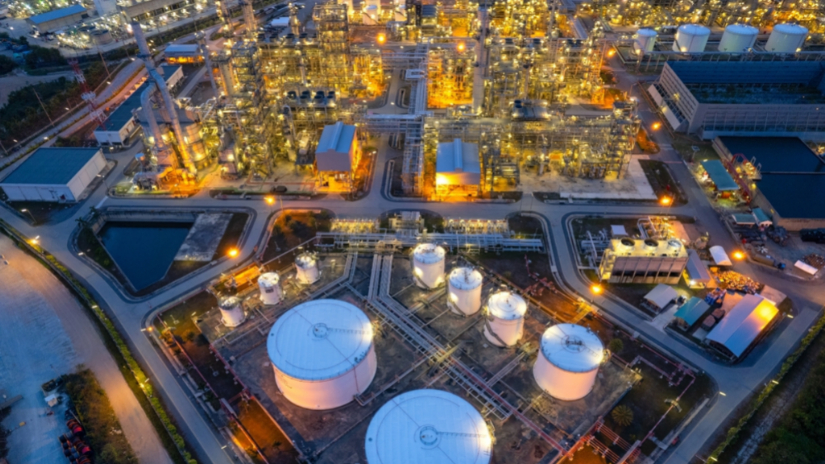

Es gibt im Downstream-Segment für Öl und Gas verschiedene Notwendigkeiten für Wasseranteilsmessungen. Ein typisches Beispiel ist die Wasseranteilsmessung beim Entladen der Produktion in einer Raffinerie.

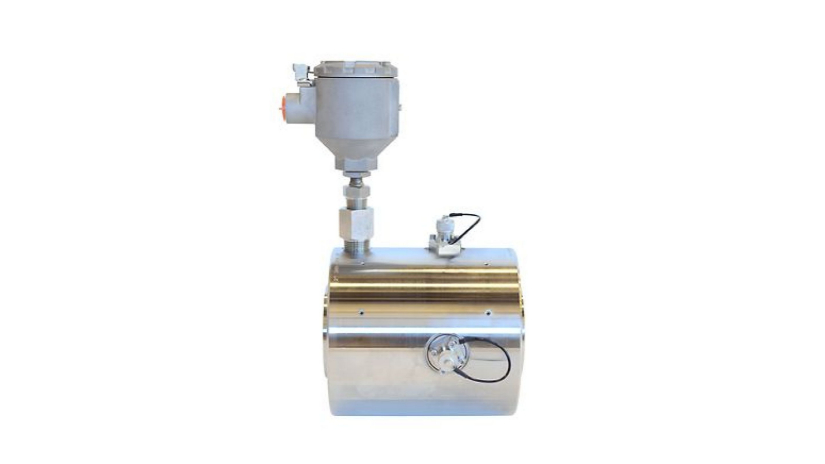

Innerhalb des Roxar Messgeräts für den Wasseranteil kommt eine einzigartige Mikrowellenresonanztechnologie zum Einsatz. Diese Schlüsselmessung wird über den gesamten Rohrdurchmesser durchgeführt und gewährleistet eine hochgenaue repräsentative Messung, unabhängig von der Verteilung von Wasser und Öl im gesamten Rohr. Die Messung ist bis zu 50 ppm Wasser für den eichamtlichen Verkehr geegnet, driftfrei und empfindlich.
Das Roxar Wasseranteil- Messgerät verfügt standardmäßig über einen Betriebsbereich von 0-50 % Wasseranteil. Durch Hinzufügen der TopCut-Funktion wird der Betriebsbereich bis zu 100% Wasseranteil erweitert.TopCut ist eine Softwarefunktion, die eine Dichteberechnung verwendet, um Wasseranteile von 50 % bis 100 % mit nahtlosem Übergang zu ermitteln.
Die patentierte Nullpunktkalibrierung nutzt Live-Daten der Dichte als Eingang, um Veränderungen der Öldichte automatisch zu kompensieren. Dichtedaten, die in der Regel von einem Coriolis-Messgerät oder einem Densitometer zur Verfügung gestellt werden, dienen als Grundlage für eine dynamische Kompensation. Dies kann z. B. aufgrund von Rotationsprüfungen der Bohrlöcher erforderlich sein, und die Automatische Nullpunktkalibrierung kann dem Bediener die zusätzliche Sicherheit bieten, die er benötigt.

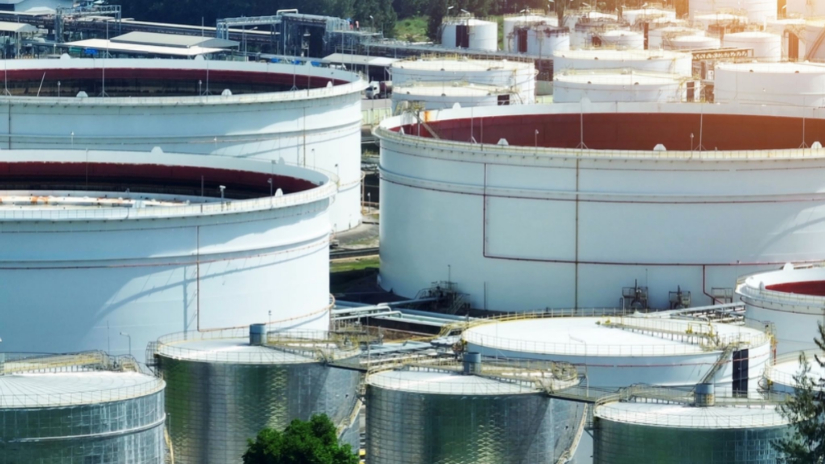

Zusätzlich zum volumetrischen Wasseranteil unter Messgerätbedingungen macht es die Berücksichtigung von Ölschrumpfungsfaktor zusätzlich zum Öldichtewert möglich, den Wasseranteil basierend auf der Masse zu messen. Massebasierte Ergebnisse stellen im Wesentlichen sicher, dass der Bediener über eine repräsentative Messung verfügt, die auch für den Lagertank verwendet werden kann, und einen von der Temperatur unabhängigen Messwert erhält.
Das Roxar Messgerät für den Wasseranteil ist in der Lage, auf Wunsch für den Zeitpunkt der Probenentnahme eine Momentaufnahme der Bedingungen und Messungen zu erstellen. Dies unterstützt die Kalibrierung für Proben, wenn die Laboranalyse abgeschlossen ist, und stellt sicher, dass die richtigen Zeitpunkte verglichen werden. Eine Probenentnahme- Box kann geliefert werden, so dass das Probenentnehmer vor Ort nur noch auf eine Taste drücken muss. Das vereinfacht diesen Prozess.
Fallstudie
An einem großen Raffineriestandort in Tianjin (China) wurde ein Messsystem für die Masse- und Wasserphase installiert. Die Raffinerie hat nun vollen Einblick in die Qualität der angelieferten Rohöle, sodass die Zuverlässigkeit für ihre Prozesse sowie die Zuverlässigkeit und Integrität des mechanischen Equipments verbessert wird.
The Roxar Watercut Meter is a highly sensitive, full-bore instrument using advanced microwave resonance technology. Trusted globally in demanding onshore and offshore environments, it excels in water cut measurement across various applications, including oil outlets, pipelines, and refineries.
From water cut measurement on the oil outlet of a three phase separator to allocation or fiscal measurement at an oil pipeline, or at a desalter inlet in a refinery, or even fiscal quality measurement at a refined pipeline, the field proven Roxar Watercut Meter will provide the measurement you need.
The Roxar Watercut meter comes with the latest ATEX or IECEX approvals. ATEX is the preferred European standard, while IECEX is widely recognized internationally.
Watercut meters typically measure up to 50% water content. The Top Cut function allows for measurements beyond this range using density calculations, sourced from a densitometer or coriolis meter.
The updated Roxar Watercut Meter features dual power supply options (100-240V AC and 24V DC), eliminating the need for converters. With internal modules for analogue inputs and outputs, integration is now simpler than ever.
Explore the enhanced versatility of the Roxar Watercut Meter with the TopCut feature, expanding its range from 0-50% to an impressive 0-100% water cut, perfect for applications requiring a broader range.
The Roxar Watercut Meter is a highly sensitive, full-bore instrument using advanced microwave resonance technology. Trusted globally in demanding onshore and offshore environments, it excels in water cut measurement across various applications, including oil outlets, pipelines, and refineries.
From water cut measurement on the oil outlet of a three phase separator to allocation or fiscal measurement at an oil pipeline, or at a desalter inlet in a refinery, or even fiscal quality measurement at a refined pipeline, the field proven Roxar Watercut Meter will provide the measurement you need.
The Roxar Watercut meter comes with the latest ATEX or IECEX approvals. ATEX is the preferred European standard, while IECEX is widely recognized internationally.
Watercut meters typically measure up to 50% water content. The Top Cut function allows for measurements beyond this range using density calculations, sourced from a densitometer or coriolis meter.
The updated Roxar Watercut Meter features dual power supply options (100-240V AC and 24V DC), eliminating the need for converters. With internal modules for analogue inputs and outputs, integration is now simpler than ever.
Explore the enhanced versatility of the Roxar Watercut Meter with the TopCut feature, expanding its range from 0-50% to an impressive 0-100% water cut, perfect for applications requiring a broader range.
Häufig gestellte Fragen
Das Roxar Messgerät für den Wasseranteil ist Teil des Emerson-Portfolios. Es ermöglicht die laufende Messung des Wasseranteils über den vollen Rohrdurchmesser mittels Mikrowellenresonanztechnologie. Die Messung ist driftfrei und empfindlich bis zu 50 ppm Wasser und für den eichamtlichen Verkehr geegnet.
Innerhalb des Roxar Messgeräts für den Wasseranteil kommt eine einzigartige Mikrowellenresonanztechnologie zum Einsatz. Diese Schlüsselmessung wird über den gesamten Rohrdurchmesser durchgeführt und gewährleistet eine hochgenaue repräsentative Messung, unabhängig von der Verteilung von Wasser und Öl im gesamten Rohr. Die Messung ist driftfrei und empfindlich bis zu 50 ppm Wasser und für den eichamtlichen Verkehr geegnet.
Das Roxar Messgerät für den Wasseranteil wird in verschiedenen Anwendungen eingesetzt: Überwachung in der Ölphase von Dreiphasenabscheidern und der Flüssigsphase von Zweiphasenabscheidern; Midstream: Erforderlich für Messungen im eichamtlichen Verkehr und beim Laden für Transport; Downstream: Einsatz beim Verladen in Raffinerien; die Messung ist für den eichamtlichen Verkehr in Ölpipelines optimiert.
Ablagerungen von Wachs und Kalk können sich auf die Leistung des Messgeräts auswirken. Wenn Kalk oder Wachsablagerungen vorhanden sind, kann eine Inline-Kalibrierung durchgeführt werden, um eine Korrektur im Hinblick auf die Auswirkungen der Schicht auf die Messung vorzunehmen. Dies ist eine gute Lösung für die Zeit bis zu einer planmäßigen Reinigung des Messgeräts. Sollten Sich solche Ablagerungen wiederholt bilden, wird der Einsatz von chemischen Inhibitoren empfohlen.
Im Allgemeinen muss der Durchfluss gut gemischt sein, um eine optimale Messqualität zu erreichen. Dennoch führt das Roxar Messgerät für den Wasseranteil 200 Messungen pro Sekunde durch. Unter der Annahme, dass der Durchfluss ausreichend gemischt ist, um zuverlässige Signale des Sensors zu gewährleisten, kann das Messgerät den Wasseranteil selbst bei sich schnell ändernden Durchflussbedingungen messen.
Das Roxar Messgerät für den Wasseranteil misst Wasser und Schweröl ebenso genau wie Wasser und Rohöl. Die im Messgerät angewandten Messprinzipien sind ebenso für Schwerölanwendungen geeignet.
Das Roxar Messgerät für den Wasseranteil misst Wasser und Kondensat ebenso genau wie Wasser und Rohöl. Bei Kondensat erfolgt die Strömungstrennung jedoch schneller, was bei der Planung der Installation des Messgeräts berücksichtigt werden. Zum Beispiel sollten lange horizontale Durchflussleitungen in der Einlaufstrecke des Messgeräts vermieden und ein Mischer direkt vor dem Messgerät in Erwägung gezogen werden.
Vertikale Installation wird empfohlen, horizontale Installation ist jedoch ebenfalls akzeptabel. Der Flow Computer muss angesichts der eingeschränkten Kabellänge, die je nach Messgerätegröße in der Regel zwischen 1 und 3 Metern liegt, in der Nähe des Messgerätgehäuses installiert werden. Der Durchfluss muss gut durchmischt sein. Daher wird empfohlen, dies bei der Planung der Rohrleitungsanordnung zu berücksichtigen und möglicherweise die Verwendung eines Mischers vor dem Messgerät in Betracht zu ziehen. Um die höchste Qualität der Messungen zu gewährleisten, ist es wichtig, dass das Messgerät sich dort befindet, wo hohe Durchflussraten und starke Turbulenzen auftreten, was einen Durchfluss ohne Stau oder Rückfluss gewährleistet. Die Entnahmestelle befindet sich idealerweise in der Nähe des Messgeräts.
ATEX- und IECEx-Zertifizierungen sind verfügbar
Die Serviceempfehlungen werden speziell für die Kunden auf der Grundlage ihrer Anforderungen und der Anforderungen an das Messgerät ausgesprochen, um sicherzustellen, dass Emerson ihre Ziele laufend unterstützt. Im Allgemeinen empfehlen wir einen jährliche Überprüfung, um eine Störungsanalyse und -wartung des Messgeräts durchzuführen. Sollte es zu einem Problem kommen, stehen geschulte Servicetechniker von Emerson weltweit zur Verfügung, um zeitnahen support leisten zu können. Darüber hinaus ist Support durch einen dezentralen Helpdesk möglich. Dies ist ein schneller Mechanismus für technischen Support aus der Ferne, der von Emerson-Produktspezialisten und leitenden Servicetechnikern durchgeführt wird. Dies hilft mit seinem sehr klaren und zielgerichteten Ansatz auch bei der Maximierung der Effizienz vor Ort.
Das Roxar Messgerät für den Wasseranteil ist für minimalen Wartungsaufwand, ohne bewegliche Teile, und für ein driftfreies Messverfahren konzipiert. Das Vollquerschnitt- Design reduziert die Auswirkungen von Kalk- und Wachsablagerungen im Vergleich zu einem Sensordesign und das Roxar Messgerät für den Wasseranteil erfordert keine dynamische Kalibrierung für die Einrichtung oder kontinuierliche Hochleistung. Das Roxar Messgerät für den Wasseranteil ist daher ein wartungsarmes Instrument von Emerson.
Der wichtigste Aspekt besteht darin, zu gewährleisten, dass die manuelle Probe so repräsentativ wie möglich ist. Um dies zu erreichen, muss sich die Probenentnahmestelle so nahe wie möglich am Roxar Wasseranteils-Messgerät befinden, und die Probe muss zu einem Zeitpunkt entnommen werden, an dem die Messwerte des Roxar-Messgeräts bei stabilem Durchflusszustand ermittelt wurden.
