Detección de llamas​

Los detectores de llama Rosemount de Emerson combinan las opciones de detección QuadSense IR3 y UV/IR con cobertura de largo alcance, alta inmunidad a alarmas falsas, ópticas calefaccionadas, pruebas integradas, comunicaciones flexibles y construcción resistente para entornos industriales exigentes. Según el modelo y la aplicación, estas capacidades ayudan a mejorar la confianza en la cobertura, simplifican el mantenimiento, reducen las alarmas falsas y el coste a lo largo del ciclo de vida.

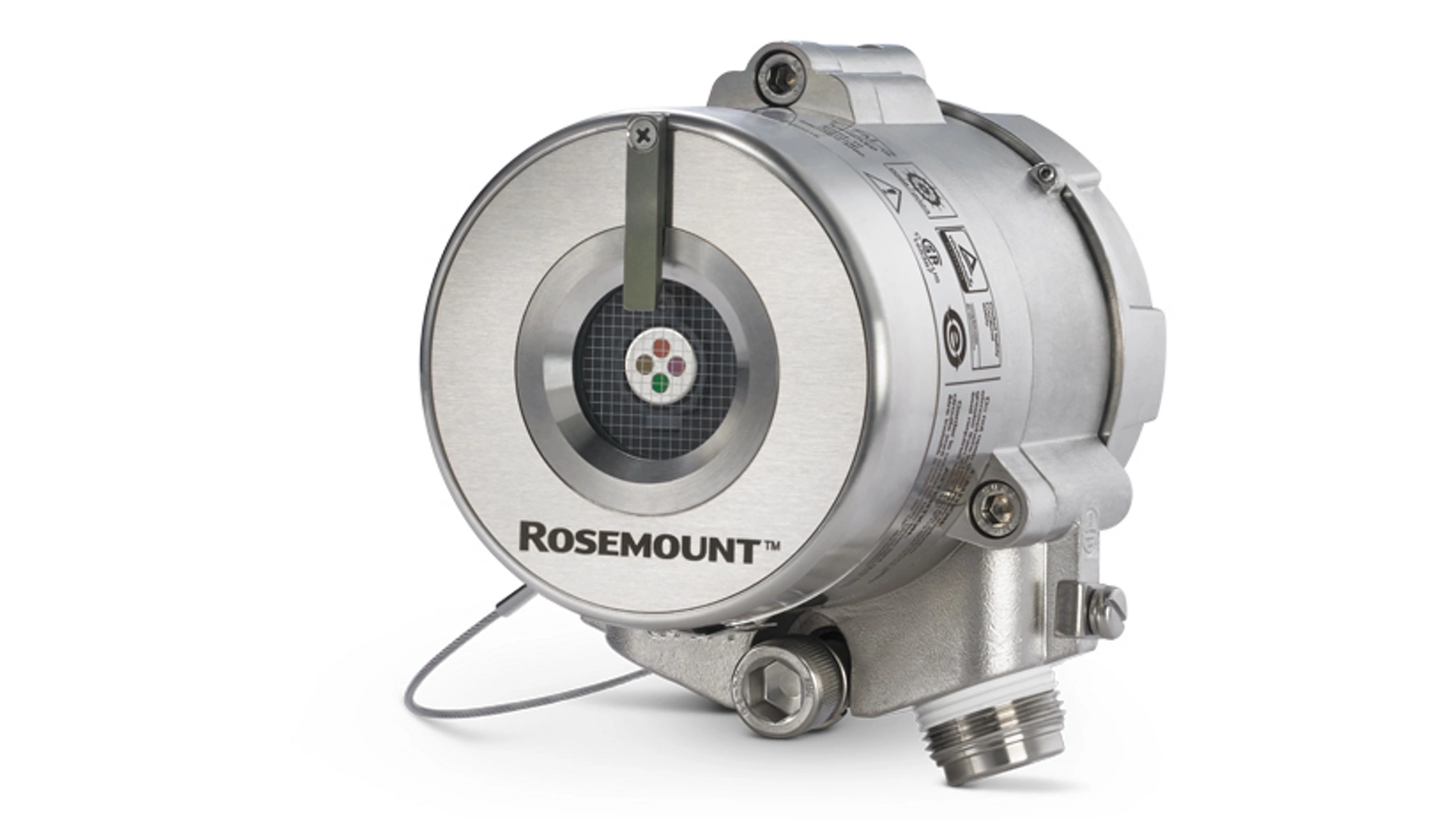

QuadSense es la tecnología mejorada de detección de llamas por triple infrarrojo (IR3) de Emerson. La detección IR3 estándar utiliza tres bandas infrarrojas para ayudar a distinguir las llamas reales de las fuentes que no son fuego. QuadSense se basa en este enfoque al utilizar cuatro sensores infrarrojos y dos canales de detección IR3 independientes para analizar las señales de llama con mayor cantidad de datos y redundancia. Según el modelo y la aplicación, QuadSense puede mejorar la confianza en la detección, ampliar la cobertura, reducir las falsas alarmas y ayudar a disminuir los costes de instalación y de ciclo de vida.

Para elegir el detector de llama adecuado, debe hacer coincidir la tecnología con el riesgo de incendio, el entorno operativo y los requisitos del sistema de seguridad. Priorice el rango de detección, el campo de visión, la inmunidad frente a alarmas falsas, el tiempo de respuesta, el tipo de combustible, la clasificación del área, las certificaciones, las comunicaciones, las pruebas de verificación y el acceso de mantenimiento. Las necesidades de salida y comunicación pueden incluir relés, señales analógicas, HART, Modbus o integración con sistemas contra incendios y de seguridad, según el modelo. El mapeo de llama puede confirmar el tipo, la cantidad y la ubicación del detector antes de la instalación.

La mejor tecnología de detección de llamas depende de la firma de la llama y del entorno operativo. Por lo general, se prefieren los detectores infrarrojos IR3 y de espectro múltiple para la cobertura industrial de largo alcance, ya que equilibran la distancia de detección con una alta resistencia a las alarmas falsas. Los detectores UV/IR son una opción adecuada cuando la respuesta rápida o las firmas de llamas específicas son la prioridad. La tecnología correcta debe coincidir con el peligro, la interferencia de fondo y el desempeño de alarma requerido.

Los detectores de llamas avanzados reducen las falsas alarmas al validar las firmas ópticas de la llama antes de activar la alarma. Las tecnologías más sólidas comparan los patrones de radiación, las relaciones de longitud de onda, las fluctuaciones, el comportamiento de la señal y las múltiples entradas del sensor para rechazar fuentes que no son fuego, como la luz solar, el trabajo en caliente, la soldadura, los rayos, los equipos calentados, la vibración y la radiación reflejada. Una mejor inmunidad frente a alarmas falsas ayuda a reducir los disparos molestos, las paradas innecesarias, las llamadas de mantenimiento y la fatiga del operador por las alarmas.

El rango del detector de llama depende de la tecnología del detector, del tipo de combustible, del tamaño del fuego, de la sensibilidad, del campo de visión y de las condiciones del lugar. Un rango de detección más amplio y un campo de visión más amplio pueden mejorar la cobertura y reducir el número de detectores necesarios, según el diseño del peligro y el estudio de cobertura. Las distancias publicadas son útiles para la comparación, pero las mejores decisiones de cobertura provienen de aplicar esas clasificaciones a la instalación real. El clima, la óptica sucia, la vibración, el ángulo de montaje y las obstrucciones pueden reducir la cobertura efectiva.

Los detectores de llamas deben instalarse de manera que ofrezcan una cobertura de campo visual despejada de fuentes de incendio creíbles y minimicen los puntos ciegos. Las decisiones de colocación más sólidas combinan el rango del detector, el cono de visión, la altura de montaje, el ángulo, el espaciado, las obstrucciones, el acceso de mantenimiento y los resultados del mapeo de llamas. Un campo de visión más amplio puede simplificar el diseño y mejorar la confianza en la cobertura, según el detector y la geometría del peligro. El objetivo es una cobertura verificada que siga siendo práctica para inspeccionar, limpiar y probar.

Los detectores de llamas industriales pueden funcionar en entornos difíciles cuando se seleccionan para las condiciones del lugar y se mantienen correctamente. Según el modelo y la aplicación, características como ópticas calefaccionadas, diagnóstico de óptica sucia, protección de ingreso, materiales resistentes a la corrosión, amplios rangos nominales de temperatura y alertas de mantenimiento pueden ayudar a preservar la fiabilidad de la detección en condiciones difíciles.

Los detectores de llamas pueden probarse de forma segura sin una llama abierta mediante métodos de verificación aprobados. Según el modelo, estos métodos pueden incluir autocomprobaciones integradas, verificación óptica, funciones de prueba remota y simuladores de llama aprobados. Estos métodos ayudan a confirmar la respuesta del detector, de la óptica, de la electrónica, de las salidas y de la alarma, además de reducir el riesgo y la complejidad de las pruebas de campo.
