Flammendetektion​

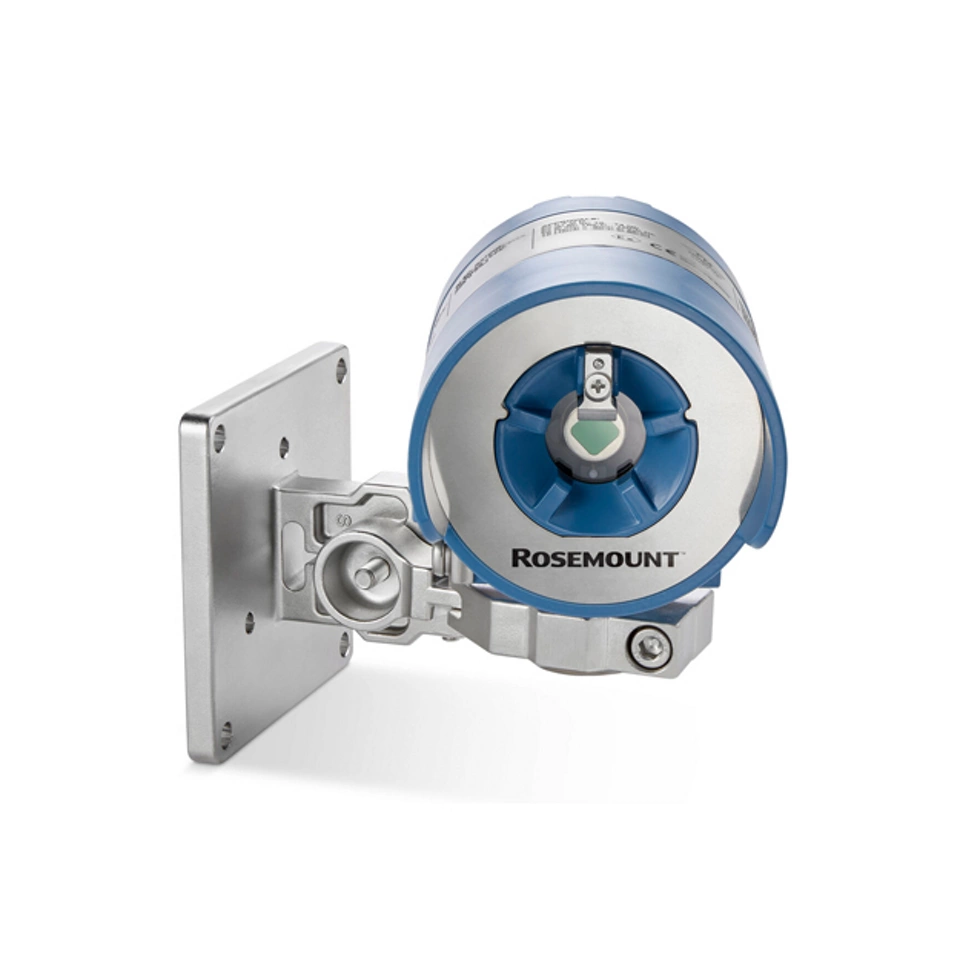

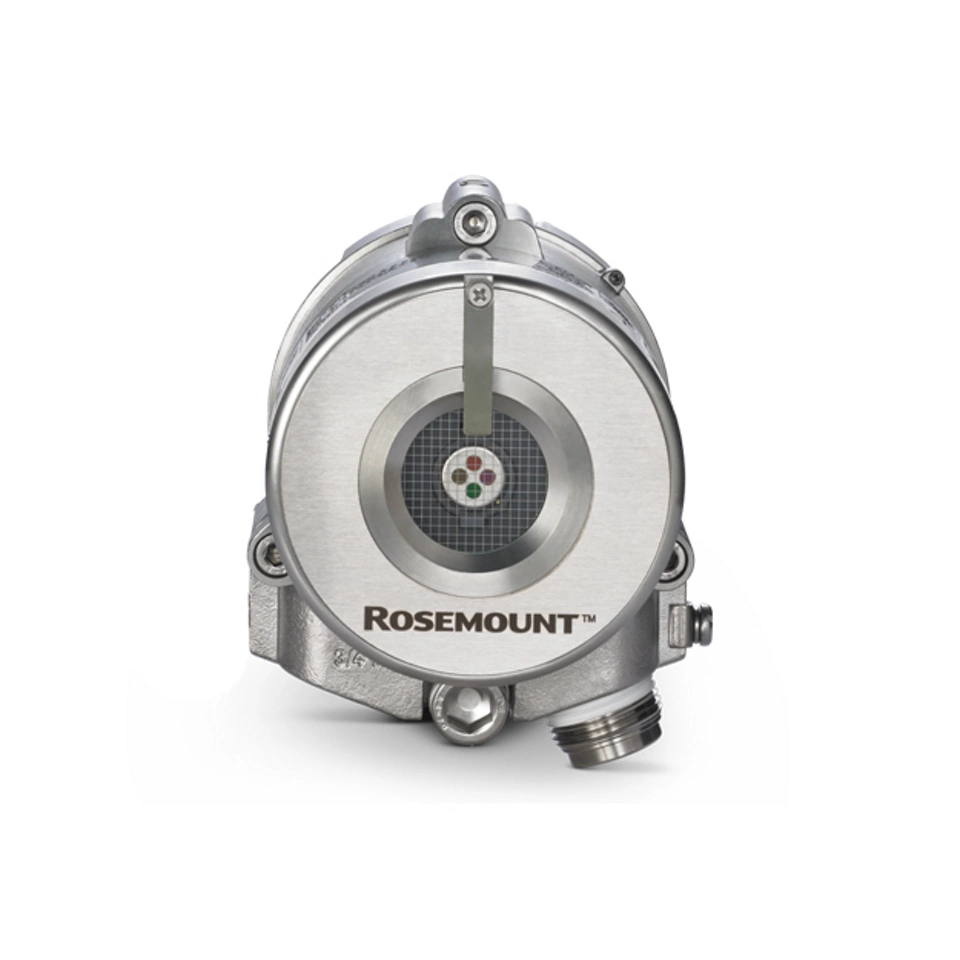

Die Rosemount Flammendetektoren von Emerson kombinieren QuadSense IR3- und UV/IR-Erkennungsoptionen mit großer Reichweite, hoher Fehlalarmsicherheit, beheizter Optik, integrierten Prüffunktionen, flexiblen Kommunikationsmöglichkeiten und einer robusten Bauweise für den Einsatz in anspruchsvollen Industrieumgebungen. Je nach Modell und Anwendung tragen diese Funktionen dazu bei, die Zuverlässigkeit der Flammenüberwachung zu erhöhen, die Wartung zu vereinfachen, Fehlalarme zu reduzieren und die Lebenszykluskosten zu senken.

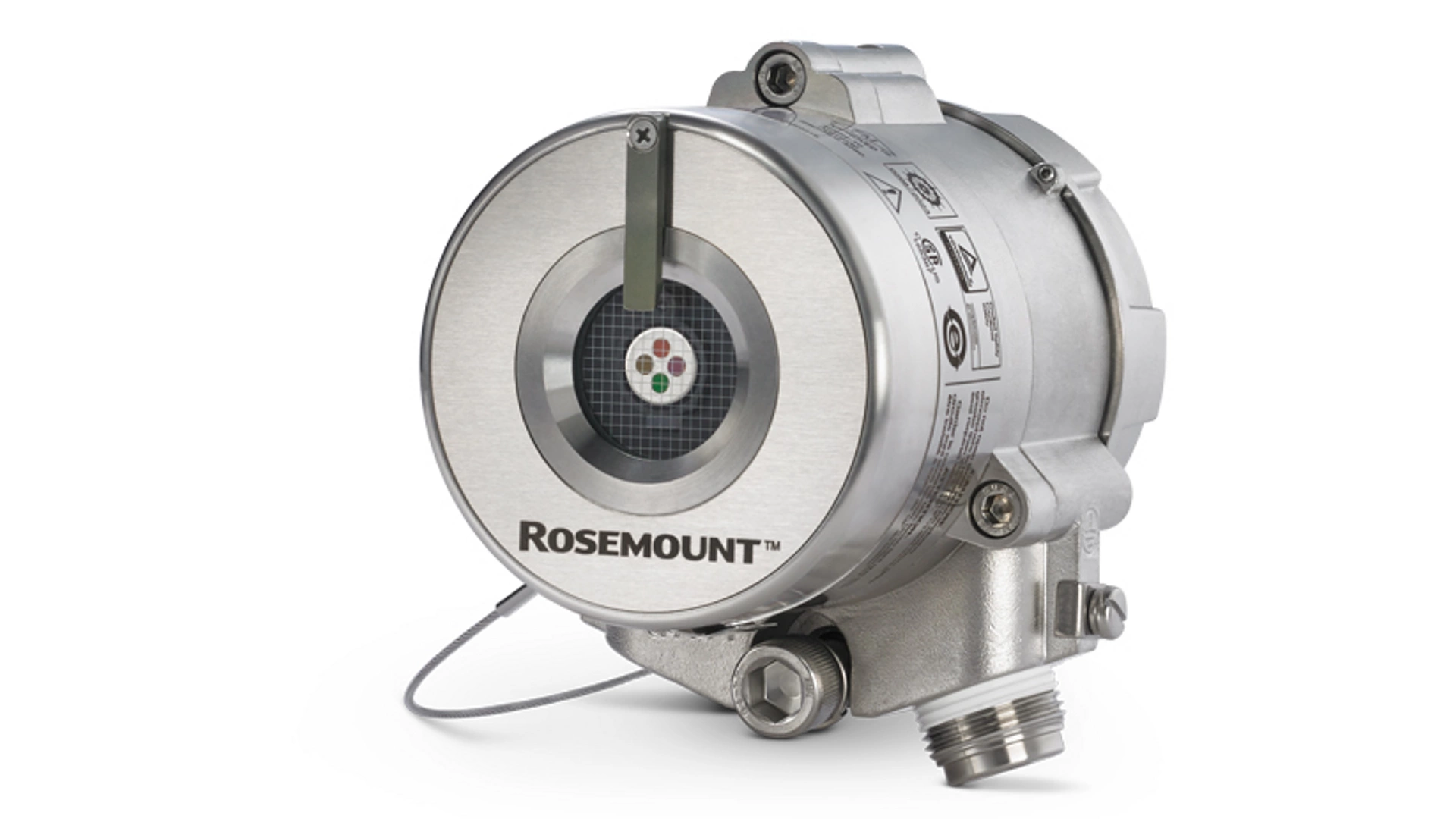

QuadSense ist eine von Emerson entwickelte, verbesserte IR3-Technologie (Dreifach-Infrarot) zur zuverlässigen Flammendetektion. Die Standard-IR3-Detektion nutzt drei Infrarot-Spektralbänder, um echte Flammen von nicht durch Feuer verursachten Strahlungsquellen zu unterscheiden. QuadSense baut auf diesem Prinzip auf und nutzt vier Infrarotsensoren sowie zwei unabhängige IR3-Erkennungskanäle, um Flammensignale auf Basis einer größeren Datenmenge und mit zusätzlicher Redundanz zu analysieren. Je nach Modell und Anwendung kann QuadSense die Zuverlässigkeit der Flammenerkennung erhöhen, den Überwachungsbereich erweitern, Fehlalarme reduzieren sowie zur Senkung der Installations- und Lebenszykluskosten beitragen

Sie wählen den richtigen Flammendetektor aus, indem Sie die Detektionstechnologie auf das Brandrisiko, die Einsatzbedingungen und die Anforderungen Ihres Sicherheitssystems abstimmen. Berücksichtigen Sie dabei insbesondere Erkennungsbereich, Sichtfeld, Fehlalarmsicherheit, Ansprechzeit, Brennstoffart, Ex-Bereichs-Klassifizierung, Zertifizierungen, Kommunikationsschnittstellen, Abnahmeprüfungen sowie die Zugänglichkeit für Wartungsarbeiten. Ausgangs- und Kommunikationsanforderungen können je nach Modell Relais, Analogsignale, HART, Modbus oder die Integration in Brandschutz- und Sicherheitssysteme umfassen. Durch Flammen-Mapping können Detektortyp, -anzahl und -platzierung vor der Installation bestätigt werden.

Die beste Flammendetektortechnologie hängt von der Flammensignatur und der Betriebsumgebung ab. IR3- und Multispektrum-Infrarotdetektoren werden in der Regel für die großflächige industrielle Überwachung bevorzugt, da sie eine hohe Detektionsreichweite mit einer ausgezeichneten Fehlalarmsicherheit kombinieren. UV/IR-Detektoren sind eine gute Wahl, wenn ein schnelles Ansprechverhalten oder bestimmte Flammensignaturen Priorität haben. Die richtige Technologie sollte der Gefahr, den Hintergrundstörungen und dem erforderlichen Alarmverhalten entsprechen.

Fortschrittliche Flammendetektoren reduzieren Fehlalarme, indem sie optische Flammensignaturen validieren, bevor sie einen Alarm auslösen. Leistungsfähigere Technologien vergleichen Strahlungsmuster, Wellenlängenverhältnisse, Flimmern, Signalverhalten und mehrere Sensoreingänge, um Nicht-Brandquellen wie Sonnenlicht, Heißarbeiten, Schweißarbeiten, Blitzschlag, beheizte Geräte, Vibrationen und reflektierte Strahlung auszusondern. Eine bessere Fehlalarmsicherheit trägt dazu bei, Fehlauslösungen, unnötige Abschaltungen, Wartungseinsätze und Alarmmüdigkeit bei Bedienern zu reduzieren.

Die Reichweite der Flammendetektoren richtet sich nach der Detektortechnologie, der Brennstoffart, der Größe des Brandes, der Empfindlichkeit, dem Sichtfeld und den Standortbedingungen. Ein größerer Erkennungsbereich und ein breiteres Sichtfeld können die Abdeckung verbessern und – abhängig von der Gefährdungssituation und der Abdeckungsstudie – die Anzahl der benötigten Detektoren reduzieren. Die angegebenen Entfernungen sind für den Vergleich nützlich, aber die besten Entscheidungen über die Abdeckung werden erzielt, wenn diese Werte auf die tatsächliche Installation angewendet werden. Wetter, verschmutzte Optik, Vibrationen, Montagewinkel und Hindernisse können die effektive Abdeckung beeinträchtigen.

Flammendetektoren sollten so installiert werden, dass sie eine freie Sicht auf realistische Brandquellen gewährleisten und tote Winkel möglichst vermeiden. Die besten Entscheidungen hinsichtlich der Platzierung umfassen Reichweite, Strahlengang, Montagehöhe, Winkel, Abstand, Hindernisse, Wartungszugang und Ergebnisse des Flammen-Mapping. Ein breiteres Sichtfeld kann je nach Detektor und Gefahrengeometrie das Layout vereinfachen und die Zuverlässigkeit der Abdeckung erhöhen. Das Ziel ist eine nachweislich zuverlässige Überwachung, die sich gleichzeitig einfach inspizieren, reinigen und prüfen lässt.

Industrielle Flammendetektoren können in rauen Umgebungen eingesetzt werden, wenn sie für die Bedingungen vor Ort ausgewählt und korrekt gewartet werden. Je nach Modell und Anwendung tragen Funktionen wie beheizte Optik, Verschmutzungsdiagnose der Optik, hohe Schutzarten, korrosionsbeständige Materialien, ein großer Betriebstemperaturbereich und Wartungshinweise dazu bei, die Zuverlässigkeit der Flammenerkennung auch unter anspruchsvollen Einsatzbedingungen aufrechtzuerhalten.

Flammendetektoren können mit zugelassenen Prüfmethoden sicher ohne offene Flammen getestet werden. Je nach Modell können diese integrierte Selbsttests, optische Verifizierung, Ferntestfunktionen und zugelassene Flammensimulatoren umfassen. Diese Methoden helfen dabei, das Ansprechverhalten, die Optik, Elektronik, die Ausgänge und die Alarmreaktion des Detektors zu bestätigen und zugleich das Risiko und die Komplexität von Feldprüfungen zu reduzieren.
