Prozessanalyse mittels Inline-Refraktometrie
Die Refraktometrie, also die Technik, mit der gemessen wird, wie Licht beim Durchdringen einer Flüssigkeit gebrochen wird, ist eine der bewährtesten Methoden für die Analyse von Flüssigkeiten. Sie hat ihre Wirksamkeit als Analysetool im Labor immer wieder unter Beweis gestellt. Das PIOX R Prozessrefraktometer nutzt die Präzision der Labormessungen direkt in industriellen Prozessen. Im Gegensatz zu typischen Refraktometern verwendet das PIOX R die Durchlichtmessung zur Bestimmung des Brechungsindex.
Products

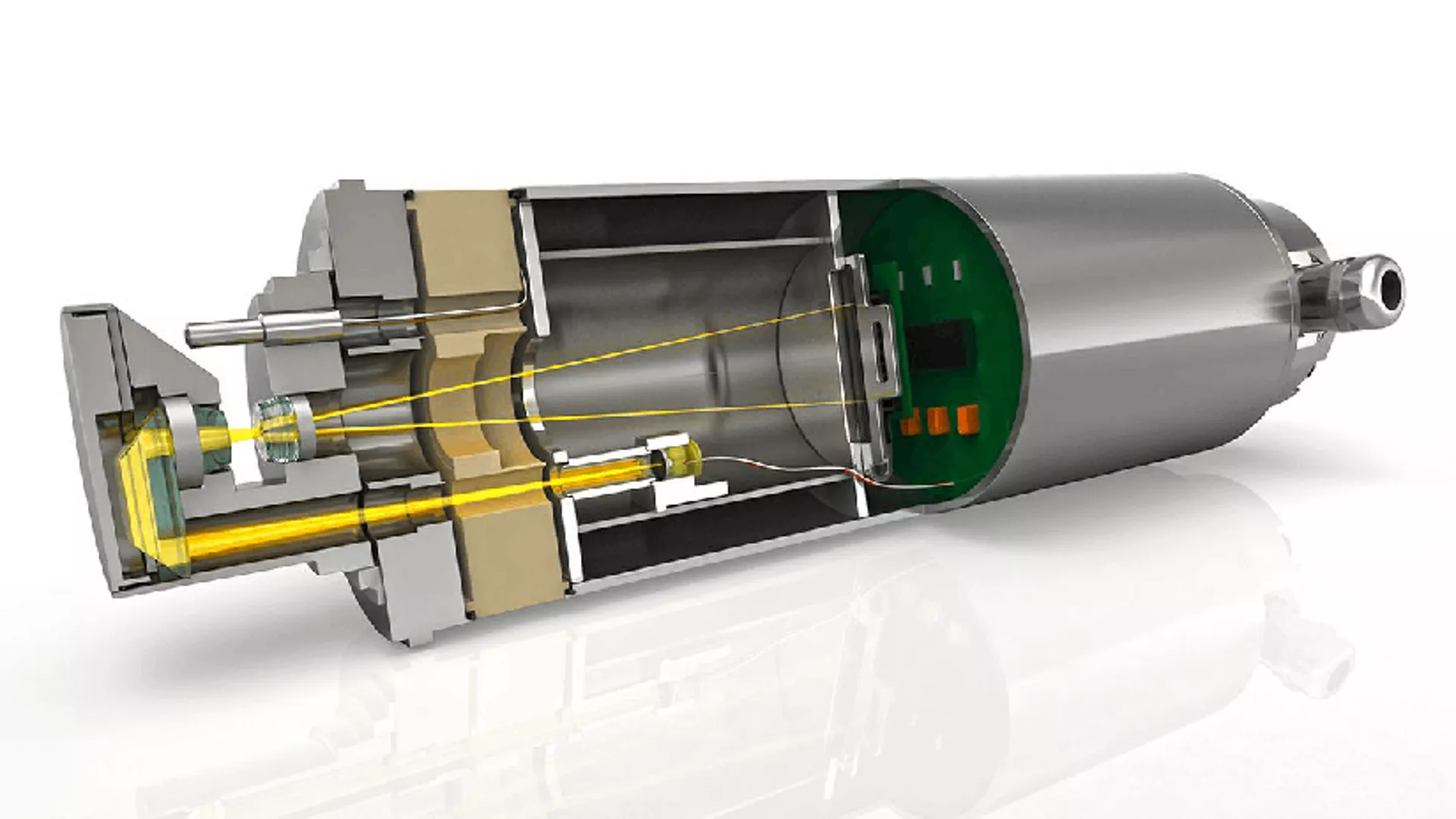

Messprinzip – Für Robustheit ausgelegt
Refraktometer messen die Lichtrefraktion durch Substanzen in Laboren und Industrien. Der R500 von Emerson verwendet ein patentiertes Design, durch das Licht durch die Flüssigkeit und nicht nur durch die Prismenoberfläche passieren lässt, um mehr Genauigkeit zu bieten. Der Sensor bleibt auch bei verschmutztem Prisma präzise, wodurch der Reinigungsaufwand reduziert wird. Ein Doppelprismensystem teilt das Licht in zwei Strahlen auf und misst diese separat, wodurch die Stabilität gegenüber Temperatur-, Druck- und Bewegungsänderungen verbessert wird.
Konzentration und Dichte
Ein Refraktometer misst primär den Brechungsindex. Emerson kombiniert diese Daten mit Temperaturdaten, um anhand vorinstallierter Datensätze Werte für Konzentration, Dichte oder temperaturkompensierte Werte zu berechnen. Emerson bietet viele Standarddatensätze an und kann maßgeschneiderte Lösungen entwickeln. Unsere Experten arbeiten mit Kunden zusammen, um maßgeschneiderte Analysemethoden für spezifische Anforderungen zu entwickeln.

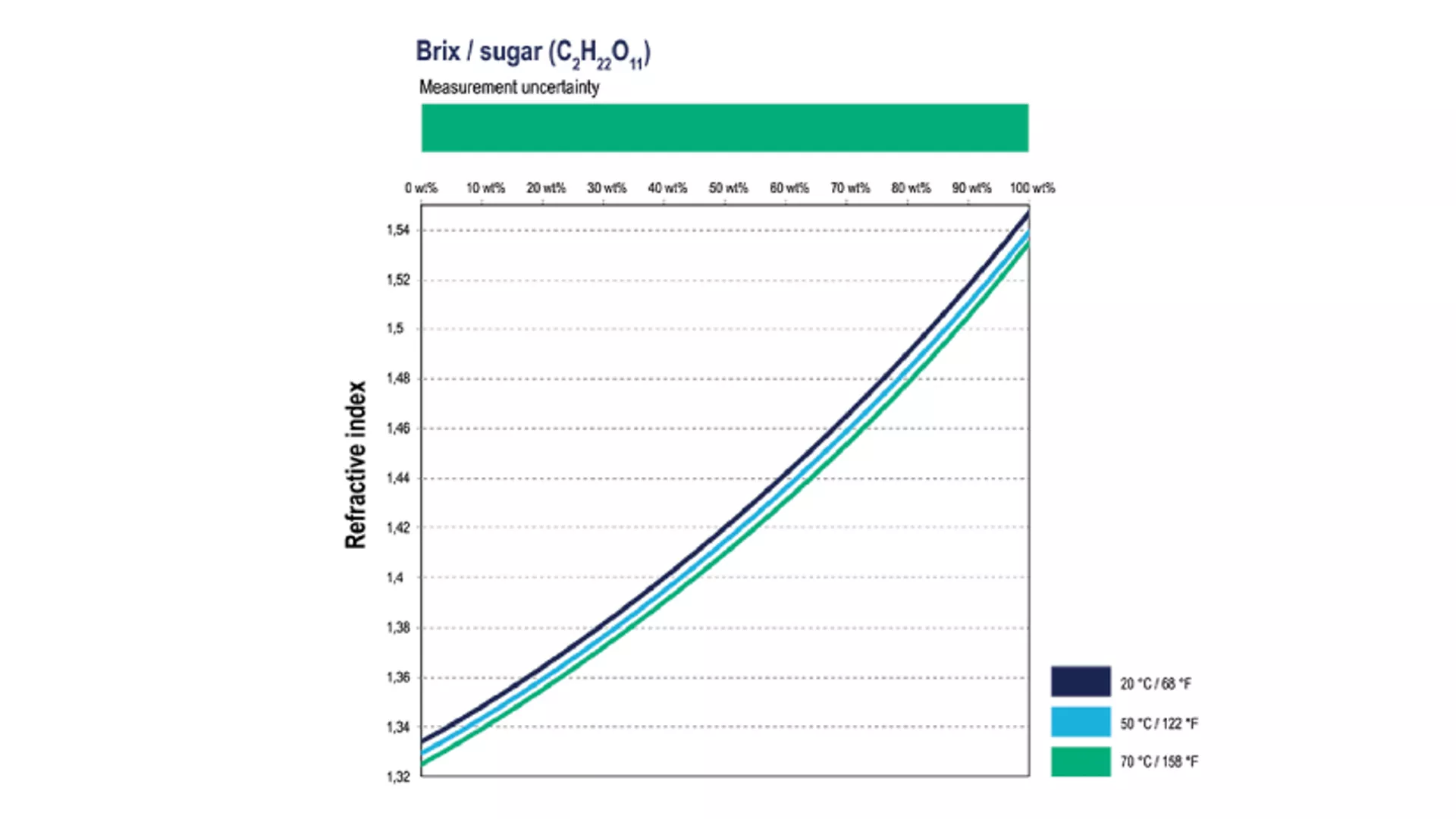

Brix-Skala
Die Brixskala misst den Zuckergehalt, wobei ein Grad Brix 1 Gramm Saccharose pro 100 Gramm Lösung entspricht. Aufgrund seiner temperaturkompensierten Messwerte und einfachen Skalierung ist es branchenübergreifend weit verbreitet. Häufig in Lebensmitteln, Getränken und industriellen Fluiden wie Kühlmitteln und Schmiermitteln. Emerson-Refraktometer sind für eine einfache Verwendung mit der Brix-Skala vorinstalliert.

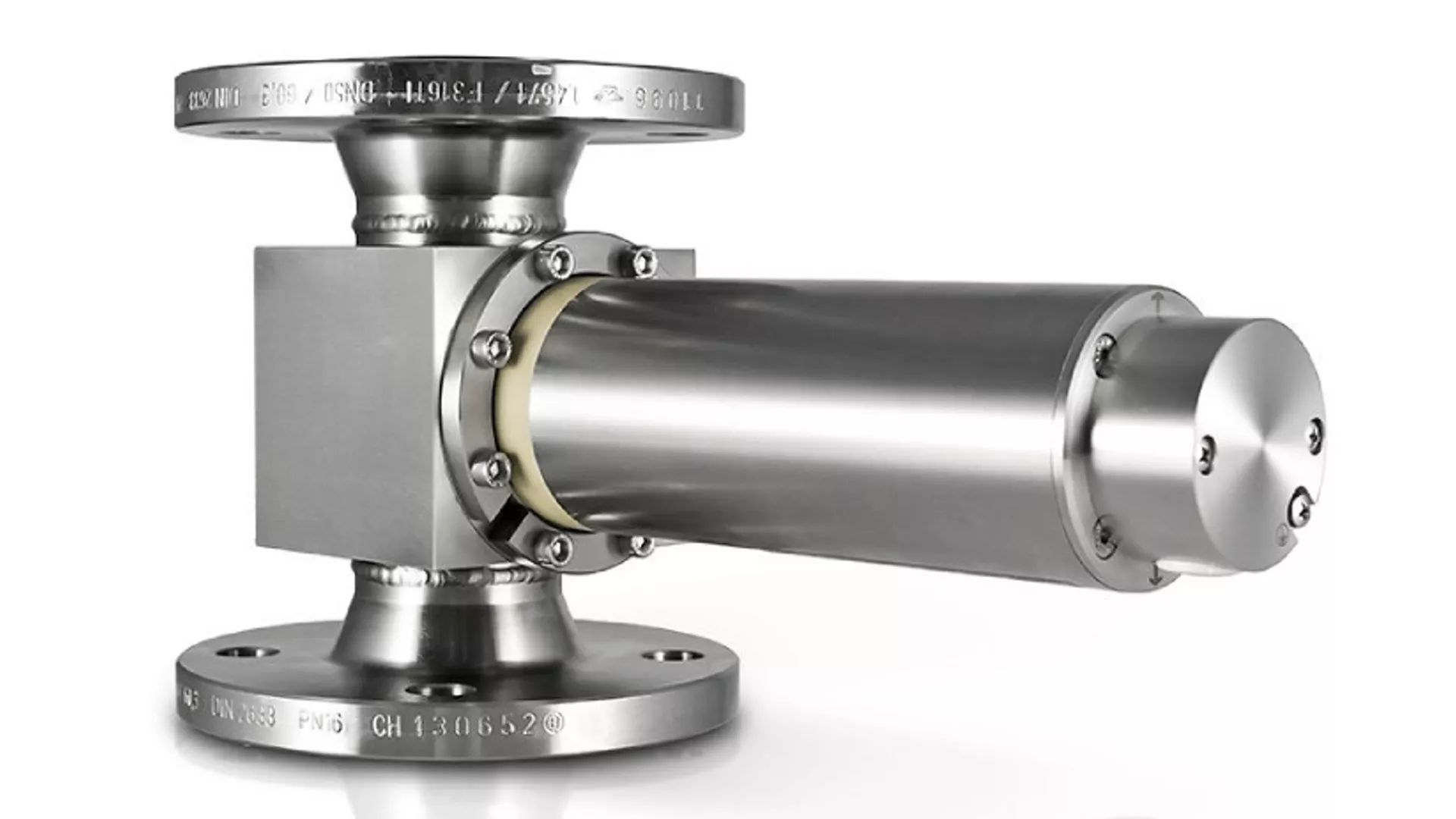

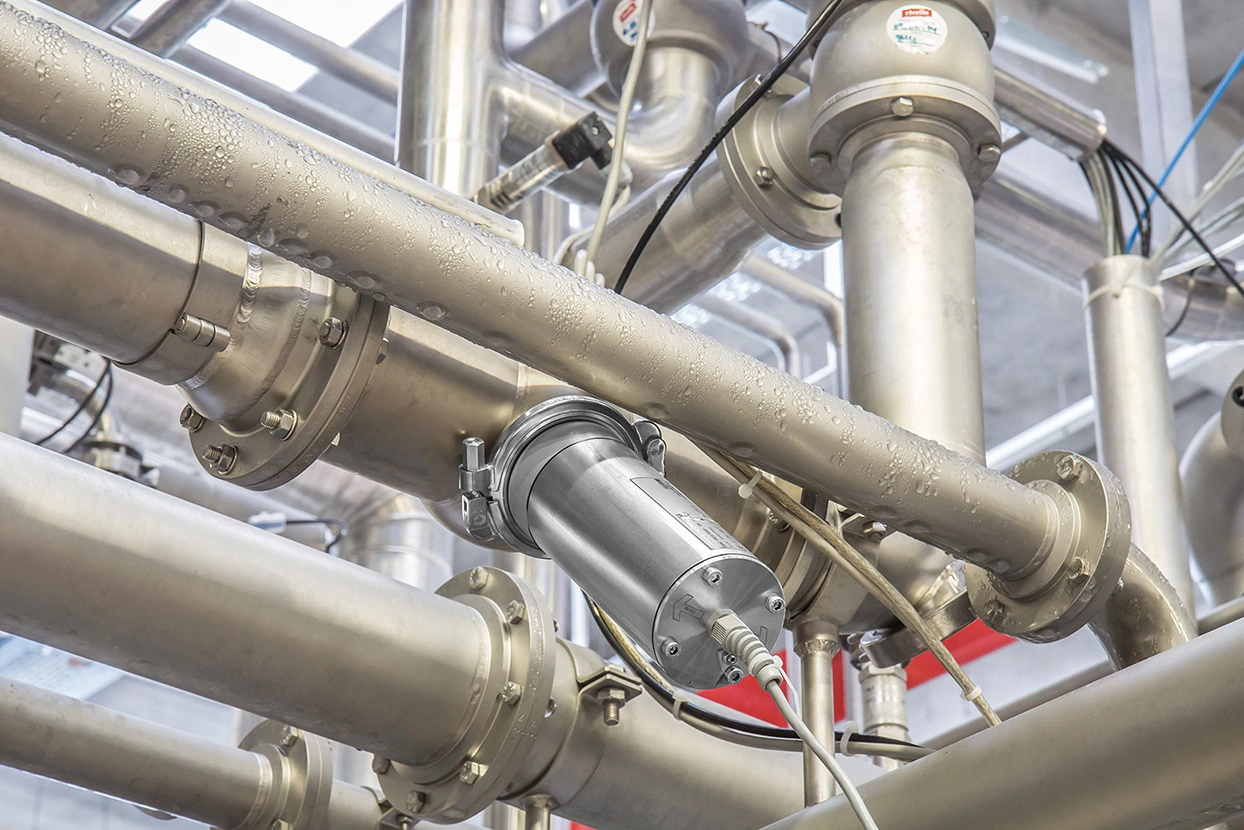

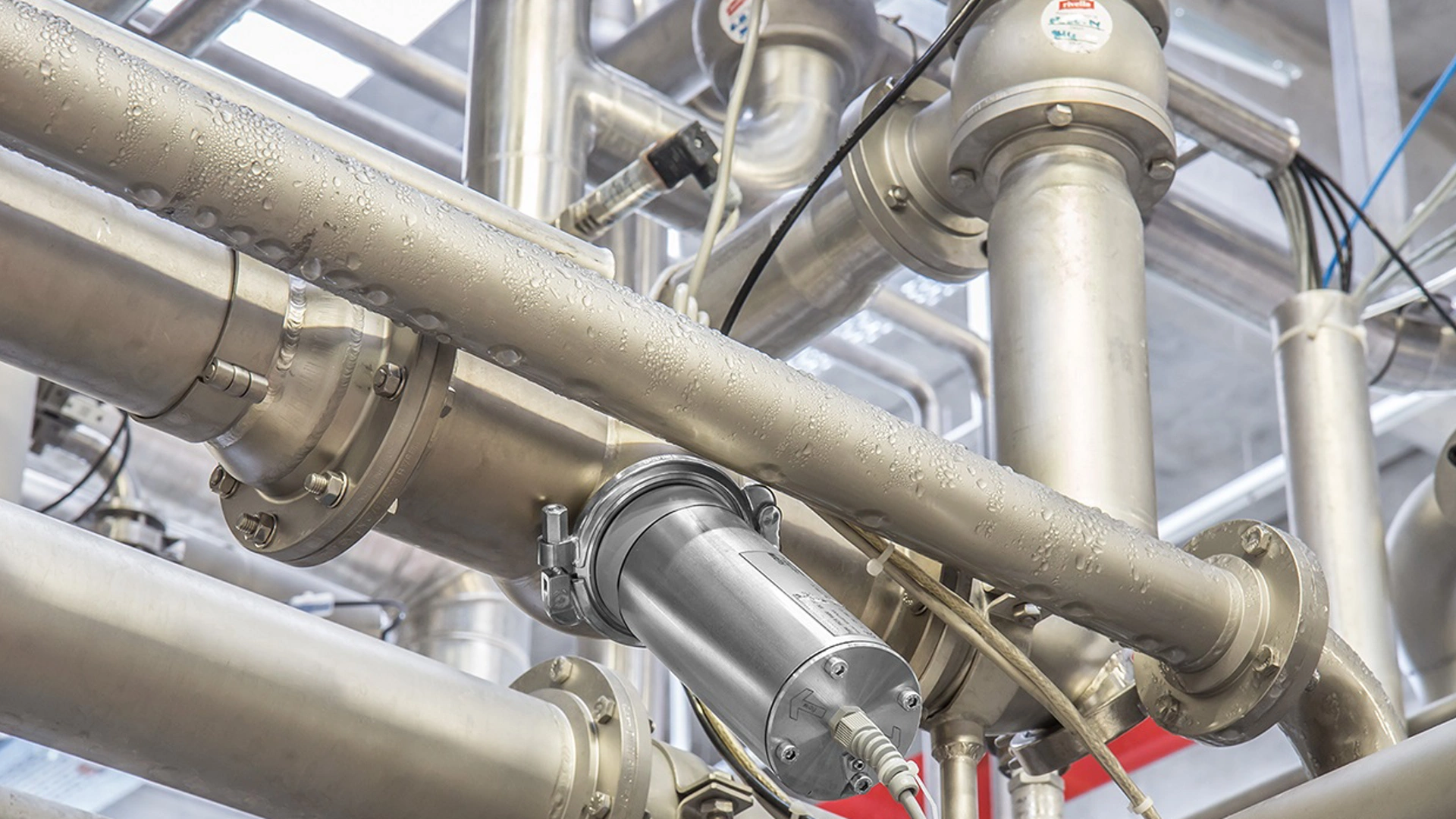

Inline-Installation
Emerson bietet Optionen für die Installation von Sensoren für mediumberührte Teile. Bei Rohren mit einem Durchmesser von 3/8" bis 3" ersetzen Durchflusskammern ein Rohrsegment durch einen Schlitz für den Sensor. Die Verbindungen können geflanscht, geschweißt oder mit Gewinde versehen sein. Für Rohre mit einem Durchmesser von mehr als 3 Zoll und Tanks bietet Emerson Sensoren mit verlängerten Sonden und DN/ANSI-Flanschen für T-Flansch-Konfigurationen an, die eine genaue Platzierung und Messung gewährleisten.

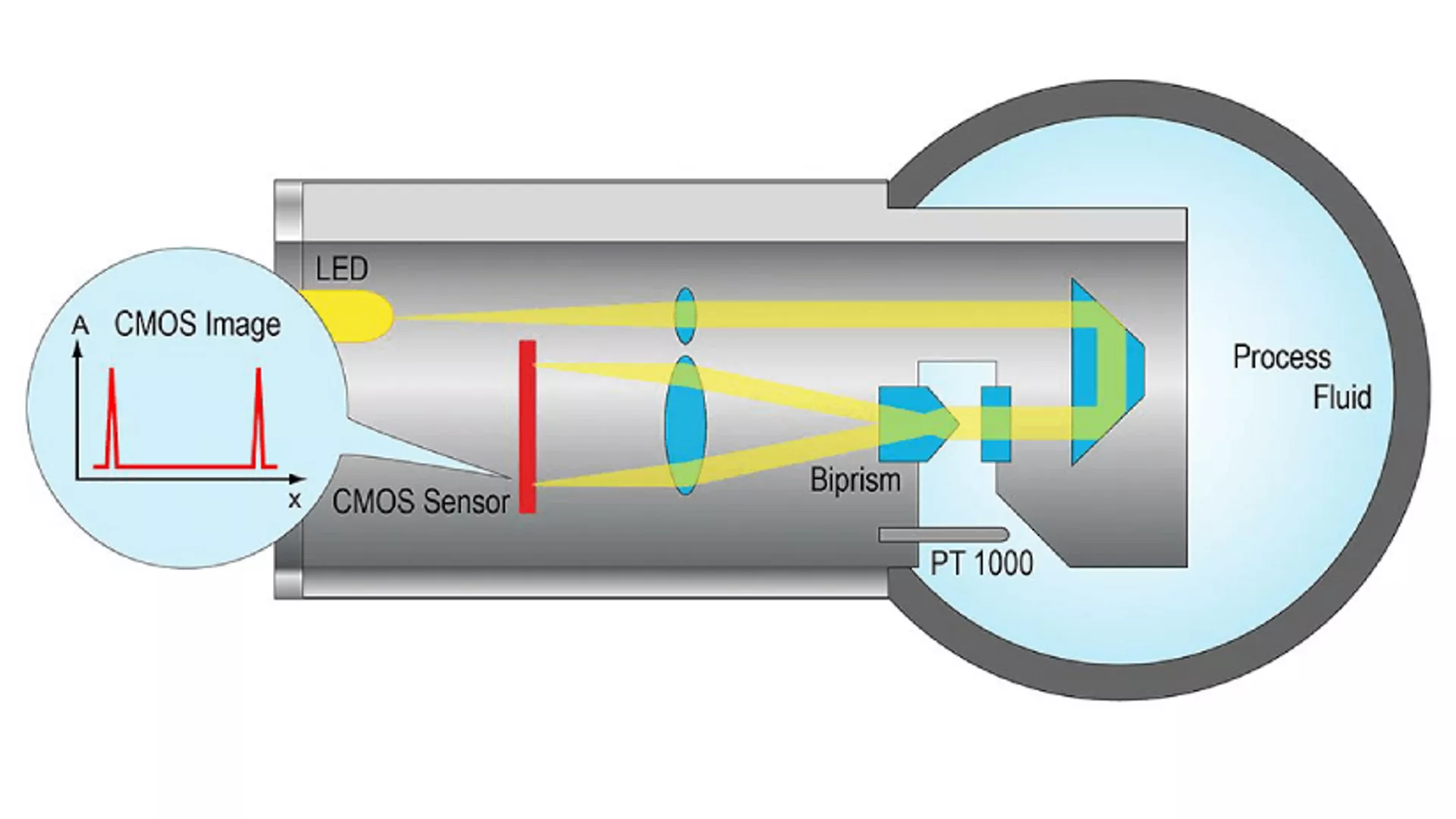

Diagnose
Refraktometer von Emerson bieten erweiterte Diagnosemöglichkeiten, um Wartungs- und Prozesseinblicke zu verbessern. Der R500 enthält eine Temperatursonde PT1000, die für präzise Messwerte in Flüssigkeit eingetaucht ist. Veränderungen der Signalamplitude, Symmetrie und Feuchtigkeit warnen vor Verunreinigungen, Ablagerungen oder Verschleiß des Sensors. Diese Funktionen ermöglichen vorausschauende Wartung, reduzieren Ausfallzeiten und steigern die Effizienz.

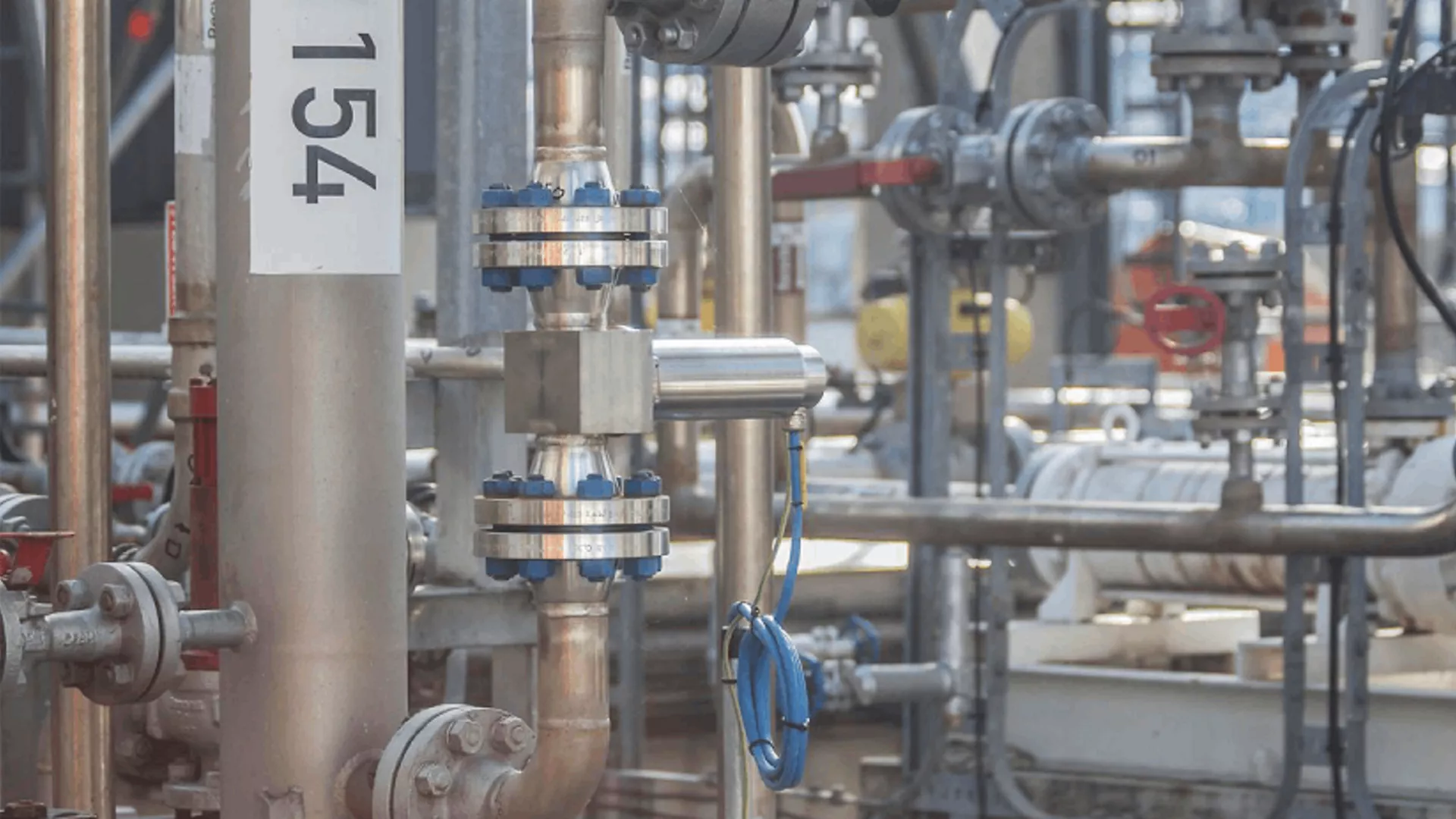

Glykol
Der Sensor R500 ist für den effektiven Einsatz in verschiedenen Glykolanwendungen geeignet, einschließlich MEG, PEG und TEG. Emerson bietet spezifische Lösungen für jede einzelne. Unsere Refraktometer kommen weltweit zum Einsatz, um Kühlflüssigkeiten für Motoren, Kältemittel für die Klimaanlagen führender Automarken sowie Enteisungsflüssigkeiten auf großen Flughäfen zu prüfen und die Prozesse in der glykolbasierten Gastrocknung zu verbessern.
Kundenspezifische Anwendungen
Emerson weiß um den anhaltenden Bedarf an verbesserten Produkten und höherer Sicherheit und die damit einhergehenden neuen analytischen Herausforderungen. Wir stehen bereit, um diese Probleme gemeinsam mit Ihnen anzugehen. Unser Team aus Wissenschaftlern und Ingenieuren steht Ihnen für Labormessungen, Datenentwicklung, Unterstützung vor Ort und Sensormodifizierungen zur Seite. Wir bewältigen selbst komplexe Herausforderungen, die den Einsatz mehrerer Sensoren erfordern.

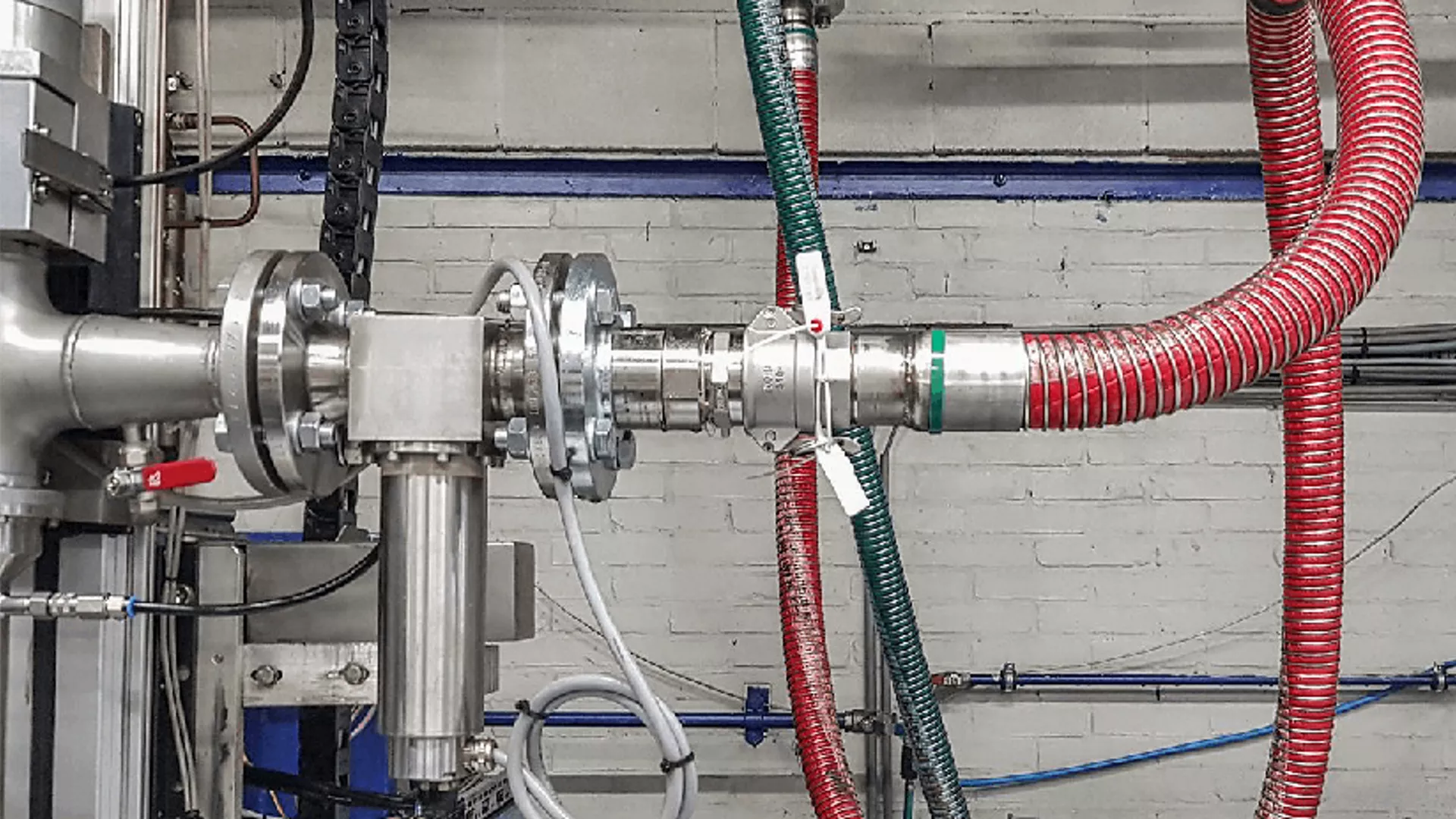

Kühlschmierstoffe
Die Kontrolle des Brix-Werts von Kühl- und Schmierflüssigkeiten ist für die Ausgewogenheit, Leistung und Langlebigkeit der Maschine von entscheidender Bedeutung. Der R500-Sensor ist äußerst widerstandsfähig gegen Verschmutzungen und ermöglicht eine zuverlässige, kontinuierliche Überwachung ohne kostspielige Reinigung oder manuelle Wartung. Er liefert kontinuierlich Daten, mit denen Sie die Maschinenleistung optimieren und die Ausgabequalität mühelos schützen können.

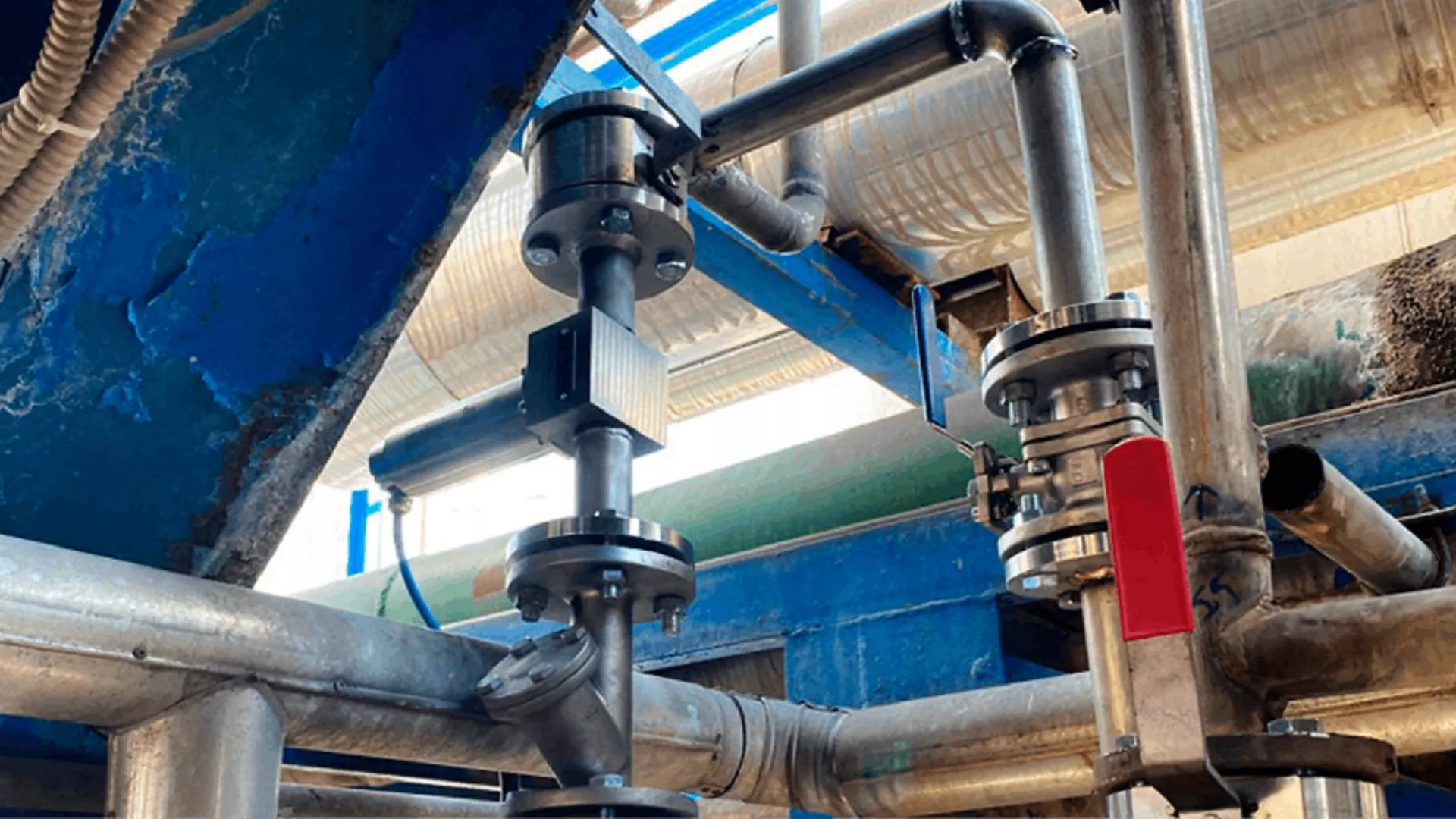

Oleum
Oleum ist im Chemiesektor unverzichtbar und wird sowohl als Reaktionsmittel als auch als Transportmittel für Schwefelsäure verwendet. Die genaue Messung der Konzentration während der Verarbeitung ist schwierig. Refraktometer sind aufgrund ihrer hohen Präzision über das gesamte Konzentrationsspektrum von Oleum das bevorzugte Messgerät. Der Sensor R500 ist für die Verwendung mit Oleum, das Polymere angreift, mit speziellen FFMK-Dichtungen erhältlich. So wird die Lebensdauer erheblich verlängert.

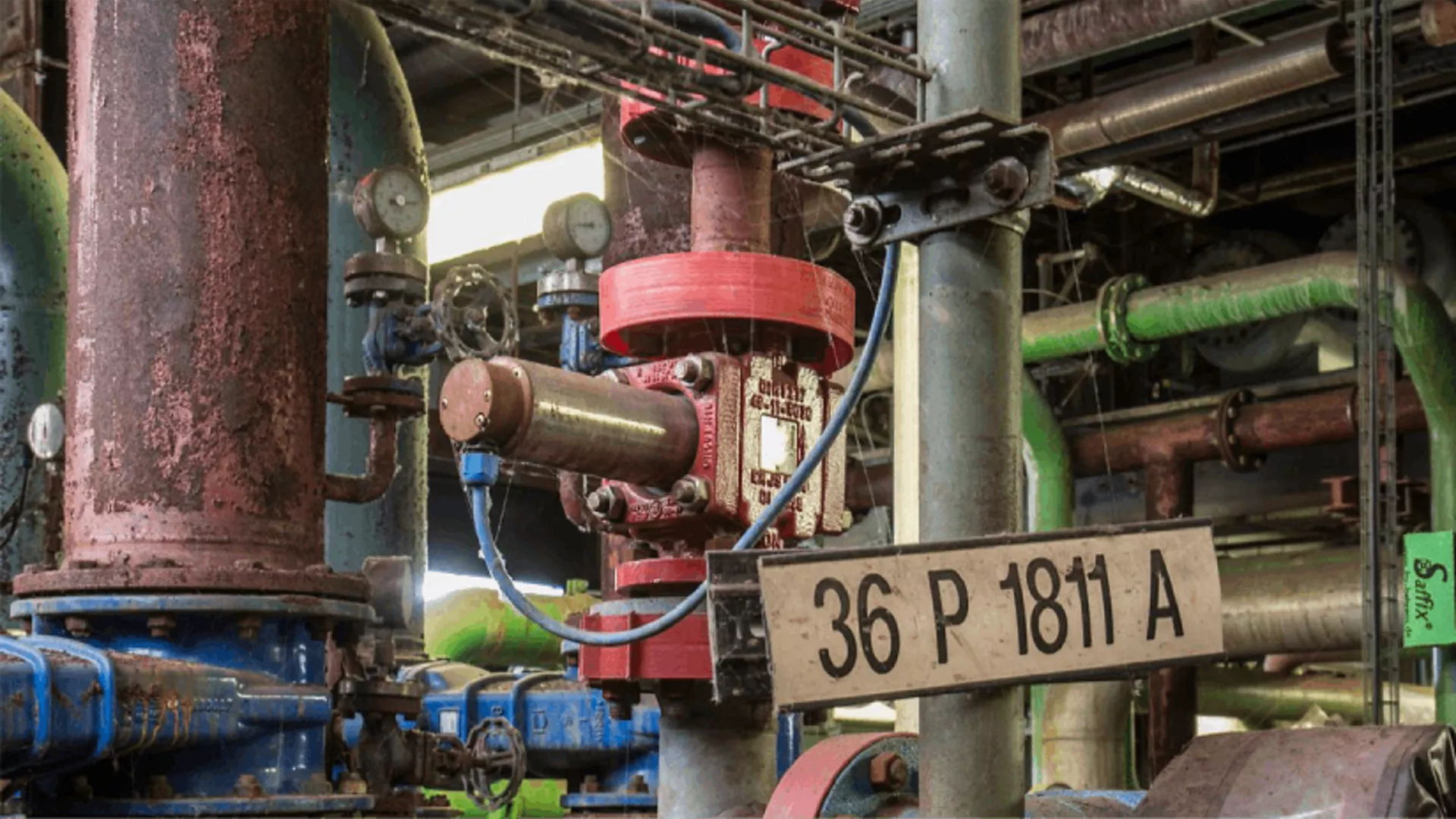

Korrosive Flüssigkeiten
Der Emerson R500 C-TF-Sensor ist für raue Bedingungen ausgelegt und verfügt über benetzte Teile aus kohlenstoffverstärktem PTFE, das die Festigkeit von Kohlenstofffasern mit der chemischen Beständigkeit von PTFE kombiniert. Es ist für den Umgang mit korrosiven Substanzen wie Flusssäure, Salzsäure, Schwefelsäure und Salpetersäure ausgelegt und gewährleistet eine zuverlässige Leistung in rauen Umgebungen.

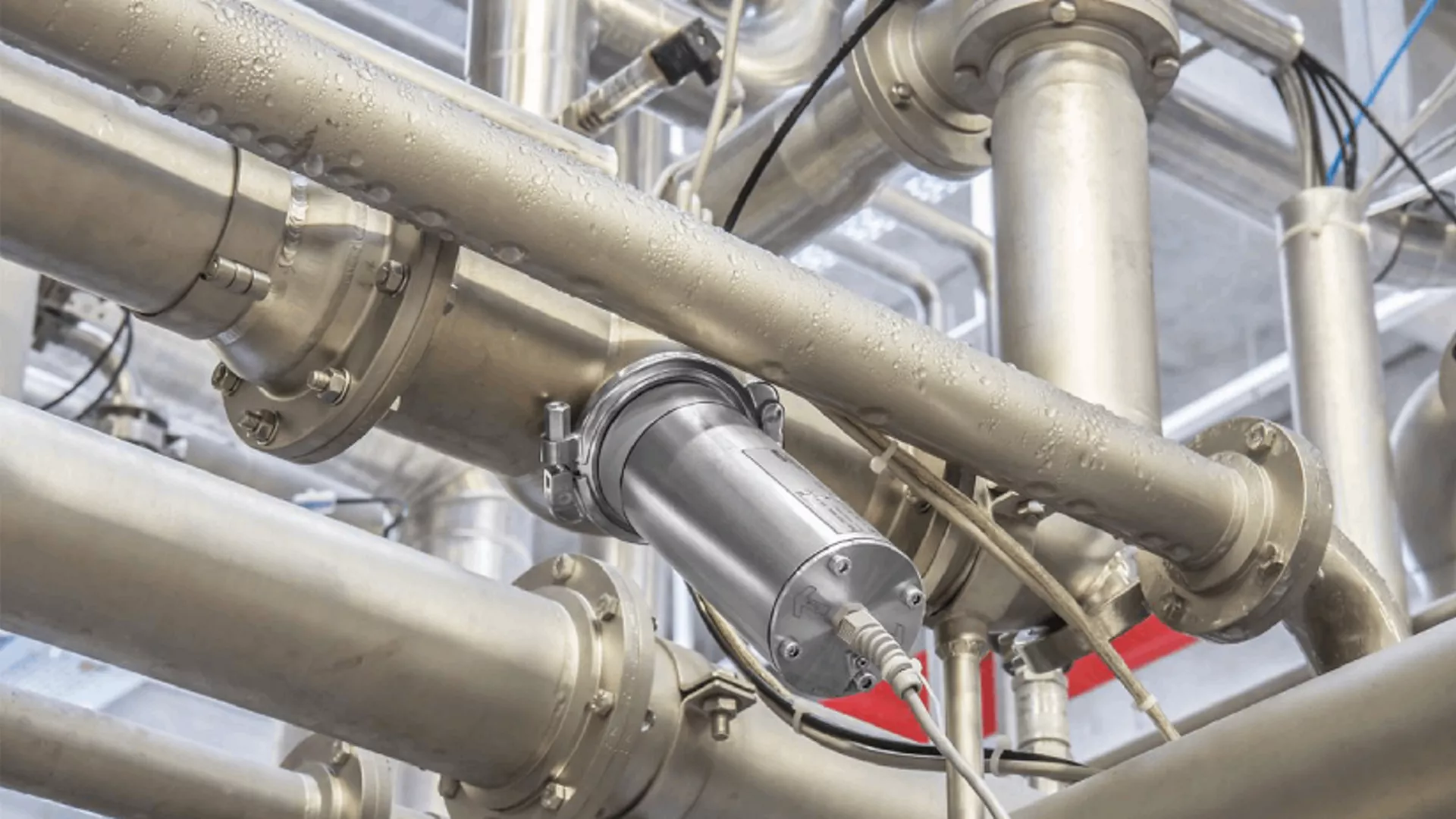

Hygienegerechte Ausführung
Bei der Herstellung von Produkten für den menschlichen Gebrauch ist es von entscheidender Bedeutung, dass alle Komponenten, die mit dem Produkt in Berührung kommen, hygienegerecht konstruiert sind. Dazu gehört, dass alle Komponenten abgerundete Kanten haben. Auch müssen sich Dichtungssitze mühelos reinigen lassen und aus Materialien gefertigt sein, die für hygienesensible Bedingungen geeignet sind. Der Sensor R500 MH ist die ideale Lösung für diese Anforderungen.

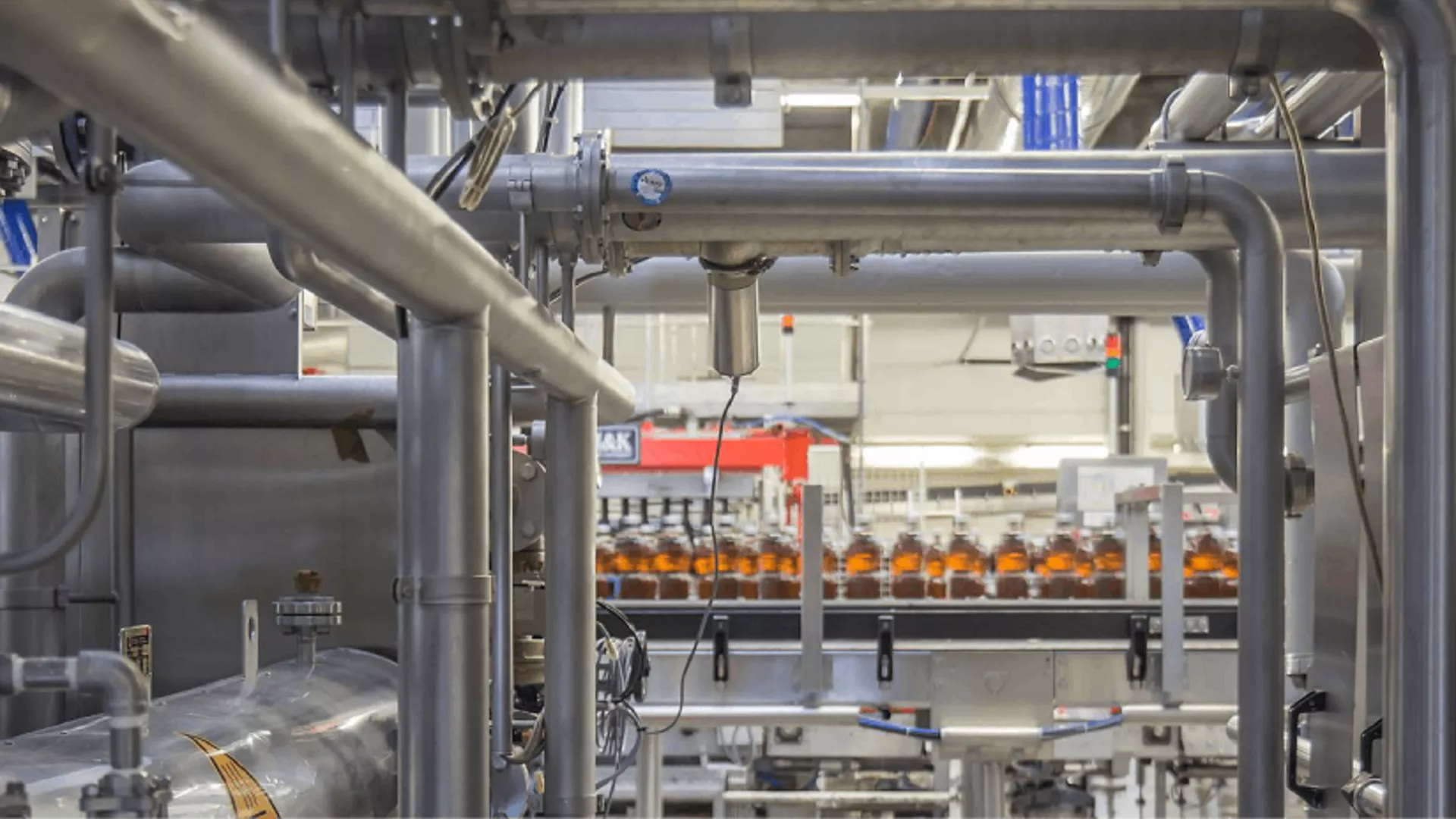

Wasserstoffperoxid
Die Bestimmung der Wasserstoffperoxid-Konzentration in Wasser kann aufgrund des minimalen Unterschieds von nur einem Wasserstoffion zwischen Solvat und Solvens schwierig sein. Die Refraktometer von Emerson bieten eine außergewöhnliche Genauigkeit bei dauerhafter Messstabilität. Für mehr Sicherheit bieten wir spezielle Varianten, darunter einen Edelstahlsensor oder unseren PTFE-Sensor.

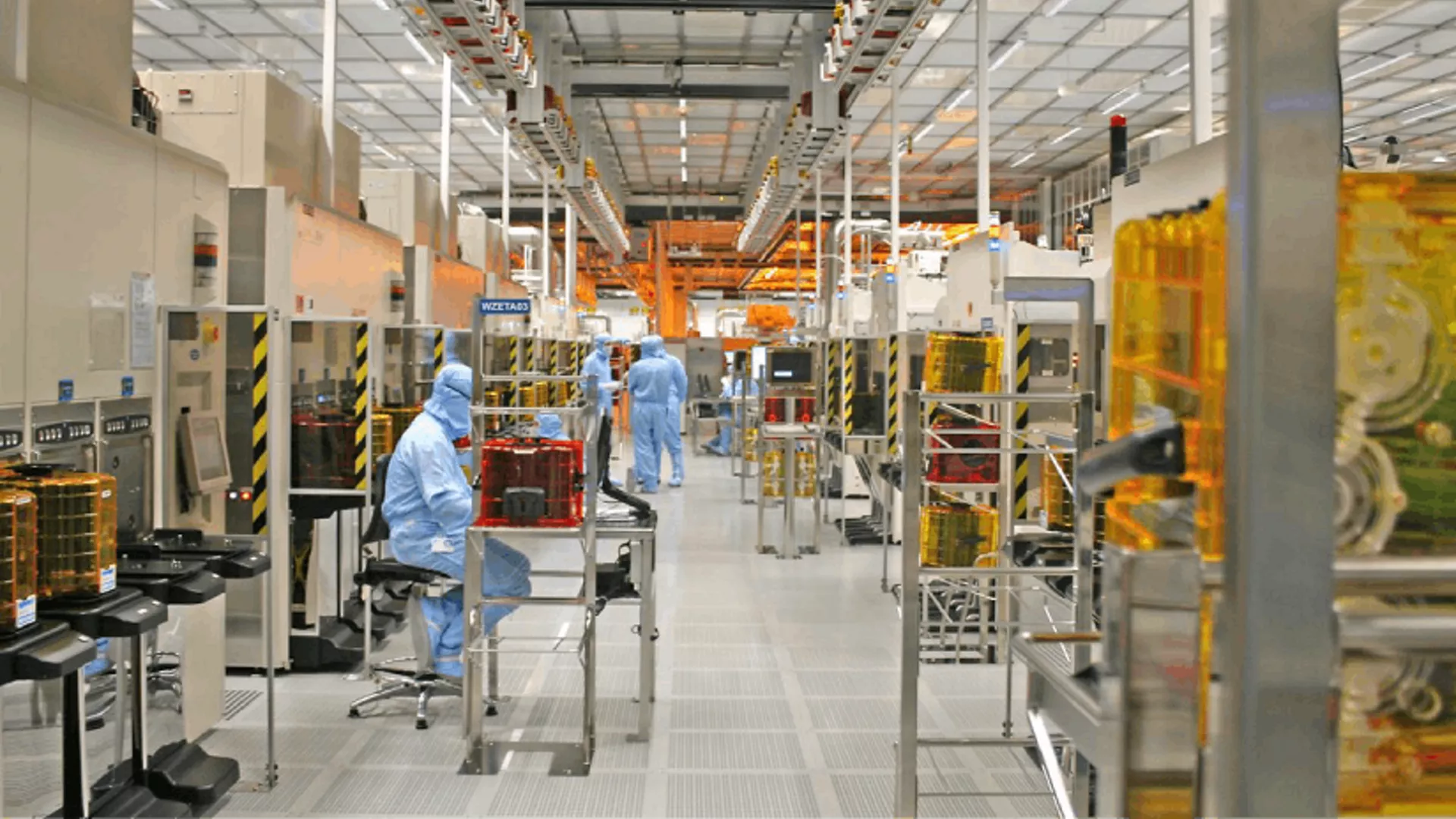

Halbleiter
In Gießereien und in der chemischen Industrie, wo Präzision und keine Metallverunreinigungen entscheidend sind, ist der Sensor R500 C-TF von Emerson ideal. Durch die Verwendung von nichtmetallischen Teilen für den Kontakt mit Flüssigkeiten wird eine hohe Genauigkeit gewährleistet. Das kohlenstoffverstärkte PTFE-Gehäuse kombiniert die Festigkeit von Kohlenstofffasern mit der chemischen Beständigkeit von PTFE und bietet so eine langlebige, kontaminationsfreie Lösung für anspruchsvolle Anwendungen.

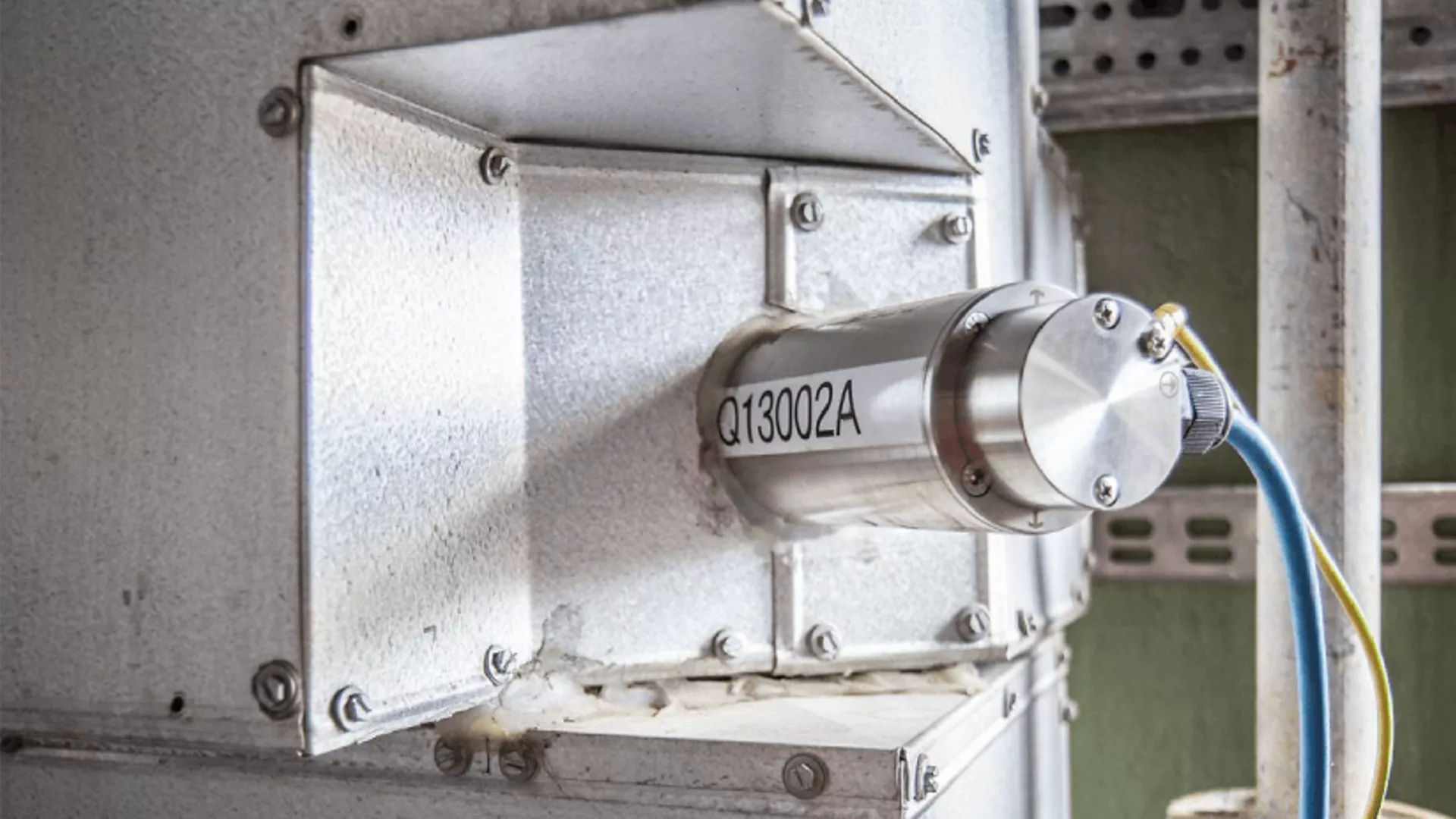

Lösungsmittel für Spezialchemikalien
Die Refraktometrie stellt mit der Möglichkeit zur linearen Messung ein einfaches und direktes Verfahren zur Analyse von Spezialchemikalien und deren Lösungsmitteln dar. Das PIOX R Refraktometer wurde bereits in vielen Anwendungen effektiv eingesetzt. Darunter auch solche unter Anwesenheit von Chemikalien wie N-Methyl-2-pyrrolidon (NMP), Dimethylacetamid (DMA), Dimethylaminoethanol (DMAH), Dimethylformamid (DMF) und Tetramethylammoniumhydroxid (TMAH).
Informationsquellen
Starke Kundenorientierung

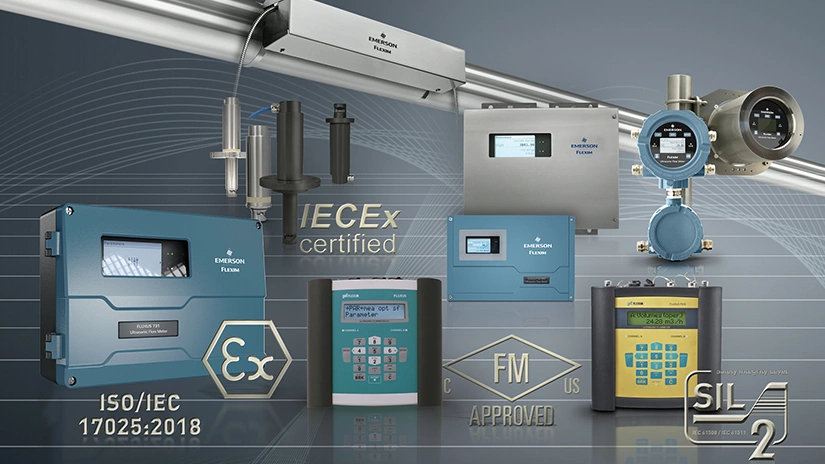

Flexim stellt hochwertige Messgeräte her und bietet technische und beratende Dienstleistungen an. Wir bieten Messungen vor Ort, Laboranalysen, Projektabwicklung, Schulungen, Inbetriebnahmen, Mietservice und fachkundige Beratung.

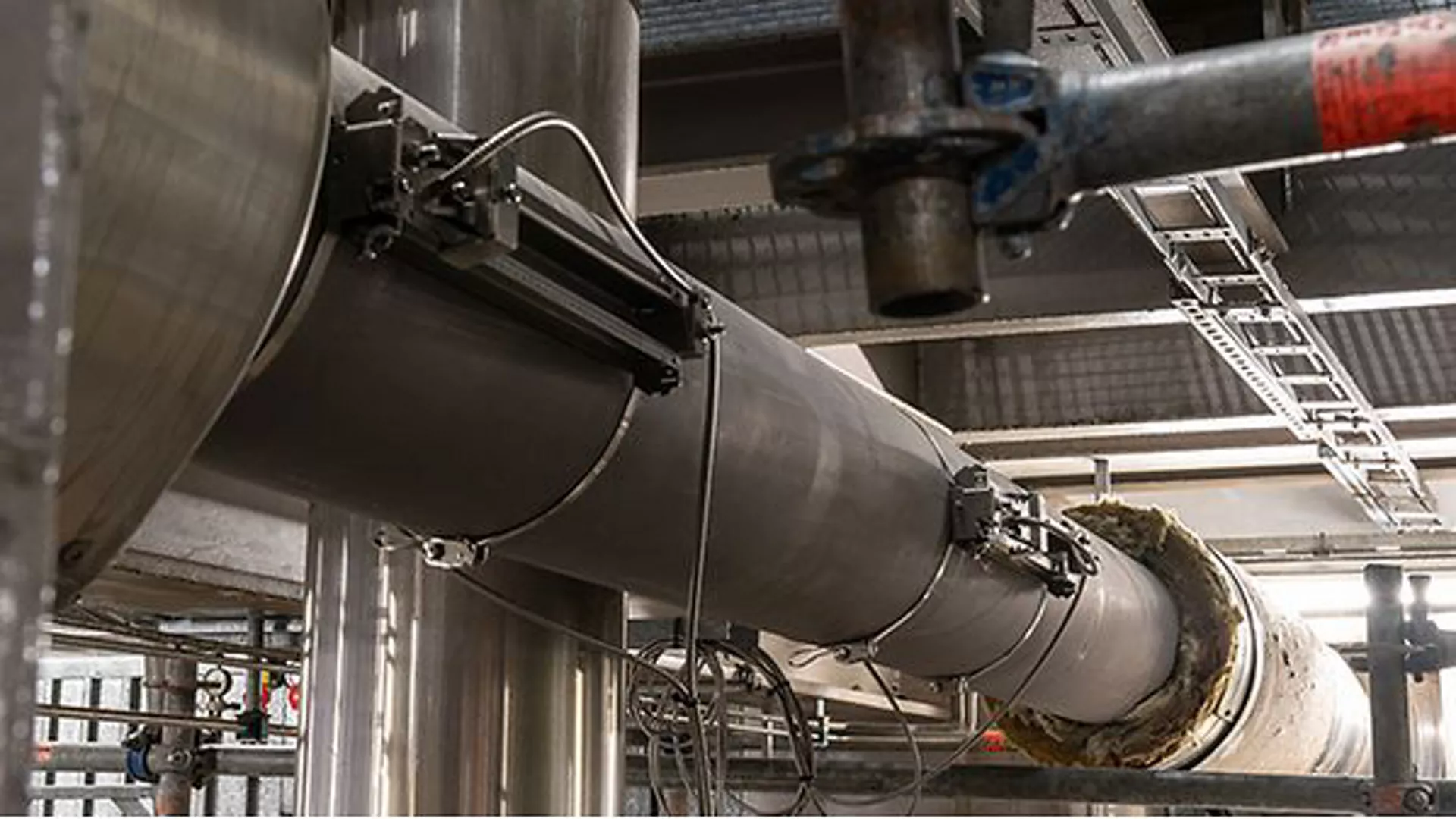

Erkunden Sie die Erfolgsgeschichten unserer Kunden

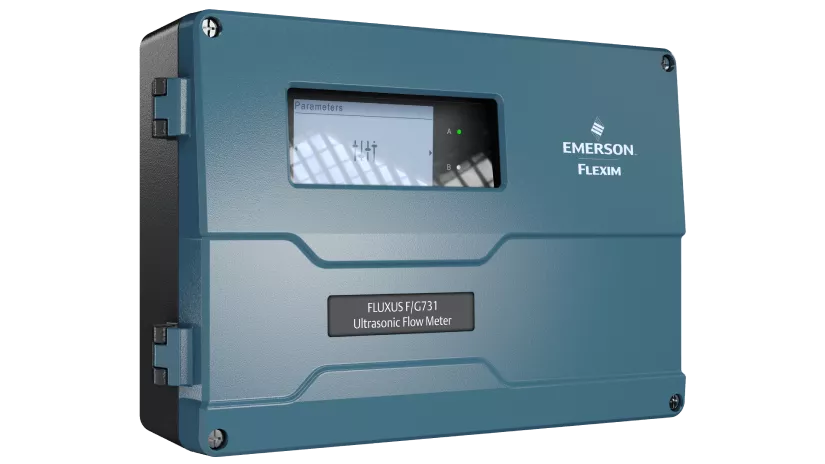

Die eingriffsfreien Ultraschall-Durchflussmesser und -Analysegeräte für Flüssigkeiten von Emerson Flexim werden in einer breiten Palette von Anwendungen eingesetzt. Unsere Anwendungsberichte ermöglichen uns wertvolle Erkenntnisse aus der Sicht des Kunden.
Häufig gestellte Fragen
Ein Prozessrefraktometer ist ein Inline-Messgerät, das die Konzentration gelöster Feststoffe in Flüssigkeiten durch die Beurteilung ihres Brechungsindex (RI) bestimmt. Der Brechungsindex gibt an, wie viel Licht beim Durchgang durch eine Flüssigkeit abgelenkt wird, was direkt mit den Konzentrationswerten korreliert. Die Refraktometer von Emerson liefern kontinuierliche Konzentrationsdaten in Echtzeit und ermöglichen eine präzise Prozessregelung und Qualitätssicherung.
Die Flexim-Refraktometer von Emerson sind für eine Vielzahl von Branchen konzipiert, darunter:
- Nahrungsmittelindustrie
- Pharmazeutische Industrie
- Chemische Verarbeitung
- Öl- und Gasindustrie
- Papierindustrie
- Wasser-/Abwasseraufbereitung
Die Flexim-Refraktometer von Emerson bieten mehrere Vorteile:
- Echtzeitmessung: Liefert sofortige Konzentrationsdaten für rechtzeitige Prozesseinstellungen.
- Hohe Genauigkeit: Liefert präzise Messungen bei minimaler Abweichung.
- Robuste Bauweise: Konzipiert, um rauen industriellen Umgebungen, einschließlich extremen Temperaturen und korrosiven Substanzen, zu widerstehen.
- Keine Kalibrierungsabweichung: Behält die Genauigkeit über einen längeren Zeitraum bei, ohne dass eine häufige Neukalibrierung erforderlich ist.
- Vielseitigkeit: Kompatibel mit verschiedenen Prozessbedingungen und Branchen.
Die Flexim-Refraktometer von Emerson werden werkseitig mit Flüssigkeiten mit Standardbrechungsindex kalibriert, um konsistente und reproduzierbare Messungen zu gewährleisten. Die Instrumente von Emerson sind so konzipiert, dass sie nur minimalen Wartungsaufwand erfordern.
