Öl- und Gasunternehmen spart mit Rosemount Druckmessumformern 290.000 USD an Schalttafelkosten

Kunde

Öl- und Gasanlage im Süden der USA

Anwendung

Bohrlochregelung, Chemikalieneinspritzung und Notabschaltsystemanwendung, die einen Druckmessumformer für Schalttafelmontage erfordert

Herausforderung

Ein Öl- und Gasbetrieb im Süden der USA benötigte einen Druckmessumformer in einem kompakten Gehäuse, das das Gewicht, die Größe und die Gesamtkosten der Schalttafel minimierte. Herkömmliche Druckmessumformer verfügen nicht über den notwendigen Formfaktor, um die Installation in bestimmten Anwendungen (z. B. Bohrloch-Schalttafeln, Versorgungseinheiten für die Chemikalieneinspritzung und Hydraulikaggregate) zu optimieren.

Der Einsatz eines herkömmlichen Druckmessumformers erhöht nicht nur das Gewicht, sondern erfordert auch viel mehr freien Platzraum für den Zugang zum Kopf, die Demontage von Verkleidungen und die Verlegung von Kabelschutzrohren. Die meisten Installationen erfordern im Bereich des Druckmessumformers einen zusätzlichen Freiraum von anderthalb etwa 50 cm, um diese Funktionen unterbringen zu können, sodass sich die Höhe und Tiefe einer Schalttafel verdreifachen kann.

Lösung

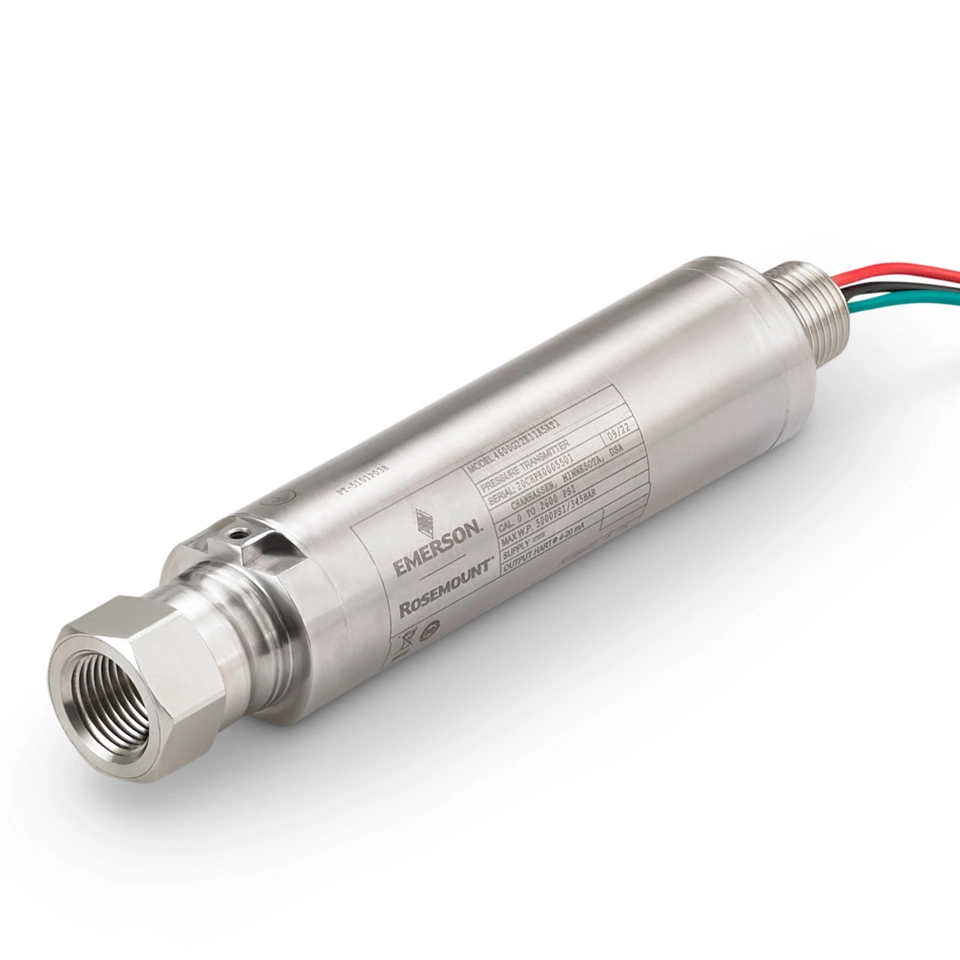

Der Druckmessumformer Rosemount 4600 wurde speziell für die Anwendungsanforderungen von Schaltschränken entwickelt und es gibt ihn in Kompaktbauweise, die das Gewicht, die Größe und die Gesamtkosten der Schalttafel minimiert. Darüber hinaus erhalten Sie mit dem Druckmessumformer Rosemount 4600 die höchste Leistung, Stabilität und Zuverlässigkeit seiner Klasse.

Dank der Kompaktbauweise des Rosemount 4600 Druckmessumformers ermöglicht die Installation von drei Messumformern auf der gleichem Fläche, die ein einziger herkömmlicher Messumformer benötigt. Eine durchschnittliche Schalttafel ist ca. 2,4 m hoch und variiert in Länge und Tiefe je nach Anzahl der in der Schalttafel installierten Druckmessumformer. Eine Schalttafel mit 80 Druckmessumformern hat die folgenden Abmessungen und Kosten (ohne Rohre, Halterungen und anderes Befestigungsmaterial):

Siehe Tabelle 1

Lösung

Durch den Einsatz von Schalttafel-Messumformern konnten Einsparungen von 34 % bei den Schalttafelkosten erzielt werden. Allein die Einsparungen bei den direkten Kosten für Edelstahlschalttafeln wurden durch Einsatz eines Schalttafel-Messumformers auf 50 % beziffert.

Die Einsparungen steigen bei großen Plattformprojekten auf 200.000 USD pro Schalttafel. Bei diesen ist eine Vergrößerung der Schalttafel nicht möglich, da sie sonst zu groß wird. Es muss also eine weitere Schalttafel hinzugefügt werden, was etwa 200.000 USD pro Stück kostet. Durch den Einsatz des Druckmessumformers Rosemount 4600 war das Öl- und Gasunternehmen in der Lage, 290.000 USD an Schalttafelkosten einzusparen.

Der Druckmessumformer Rosemount 4600 verfügt über eine integrierte Kabelschutzrohrabdichtung, die eine direkte Montage in der Trennwand ermöglicht. Dadurch entfallen zusätzliche Schutzrohre und Leitungsrohrabdichtungen sowie zusätzliche Montagewinkel.

Siehe Tabelle 2.

Lösung

Bei Betrachtung desselben Beispiels mit 80 in der Schalttafel installierten Druckmessumformern reduzieren die Einsparungen bei Schutzrohren und Halterungen die Kosten für die Schalttafel um weitere 7.680 US-Dollar. Die erzielten Einsparungen beinhalten die Summen der Schalttafel- und Hardwarekosten, woraus sich eine Einsparung von 14.440 USD pro Schalttafel oder einer Kostenreduzierung von 52 % pro Schalttafel ergibt.

Siehe Tabelle 3
