Panoramica delle tecnologie di misurazione del livello
Per i tecnici e i professionisti del settore industriale, comprendere la misurazione del livello è fondamentale per l'ottimizzazione del processo e la conformità in termini di sicurezza. Questa pagina esplora le varie tecnologie di misurazione del livello, offrendo spunti sulla loro selezione e utilizzo ottimali.
Il termine sonda di livello, noto anche come sensore di livello o rilevatore di livello, nel contesto della misura di livello si riferisce alle apparecchiature che monitorano la posizione delle superfici all'interno di serbatoi, reattori o altri recipienti. Queste sonde determinano la distanza tra un punto di riferimento, in genere la base del contenitore, e la superficie di un liquido, la parte superiore di un materiale solido o l'interfaccia tra due liquidi. Grazie al controllo preciso dei livelli dei materiali, le sonde di livello dei serbatoi garantiscono una gestione efficiente in vari processi e applicazioni industriali.
Strumenti e sistemi di misurazione del livello

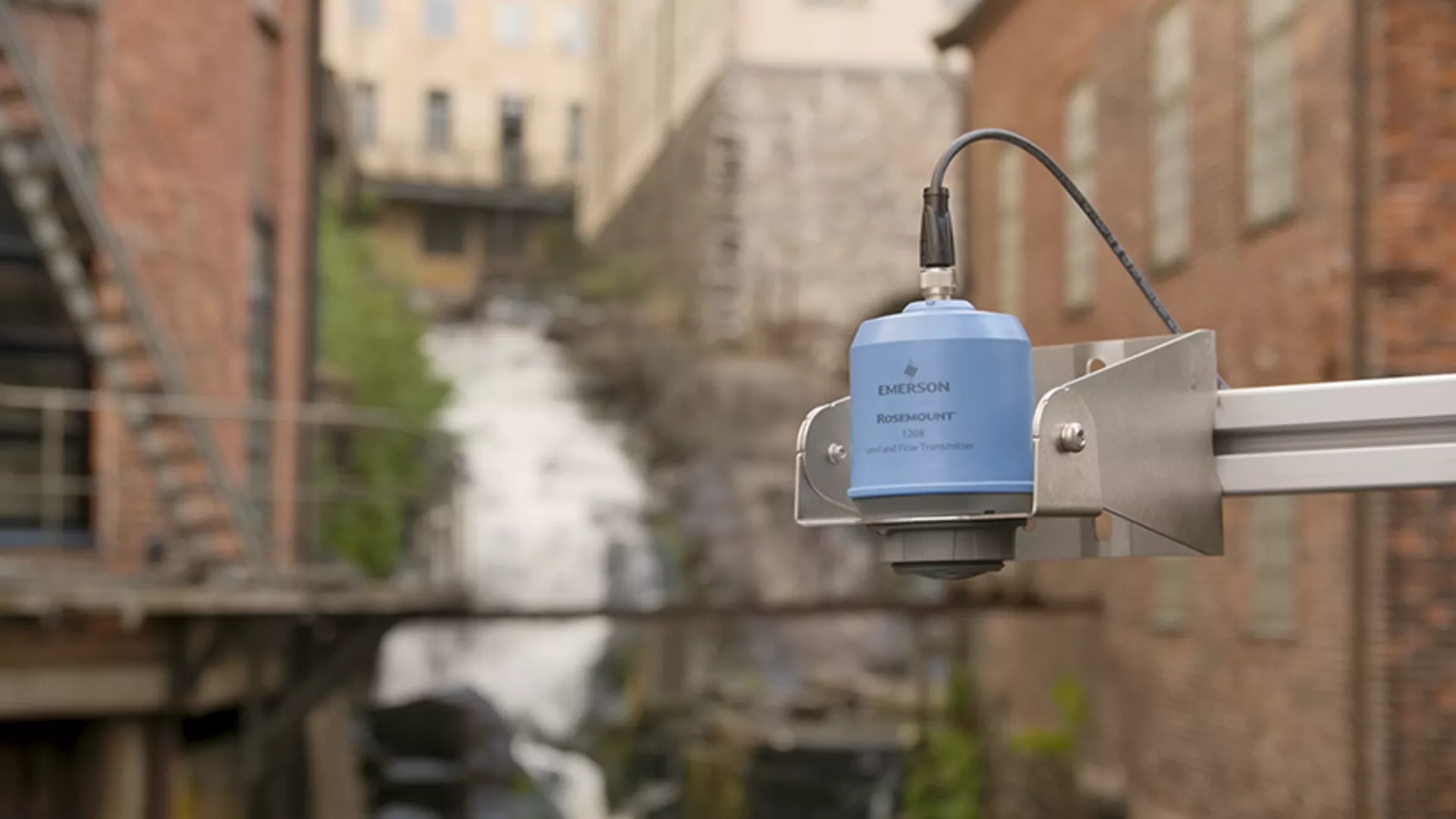

Sensori di livello e trasmettitori
Un sensore di livello è un dispositivo che rileva il livello di sostanze, inclusi liquidi, fanghi, materiali granulari e polveri. Queste apparecchiature aiutano a mantenere i livelli corretti in serbatoi e recipienti per prevenire la tracimazione, ridurre gli sprechi e supportare l'efficienza del processo.
In pratica, sensore di livello è un termine generico che può riferirsi a:
- Interruttori di livello per il rilevamento del livello puntuale
- Trasmettitori di livello per la misura di livello continua
I trasmettitori di livello forniscono misure continue e comprendono:

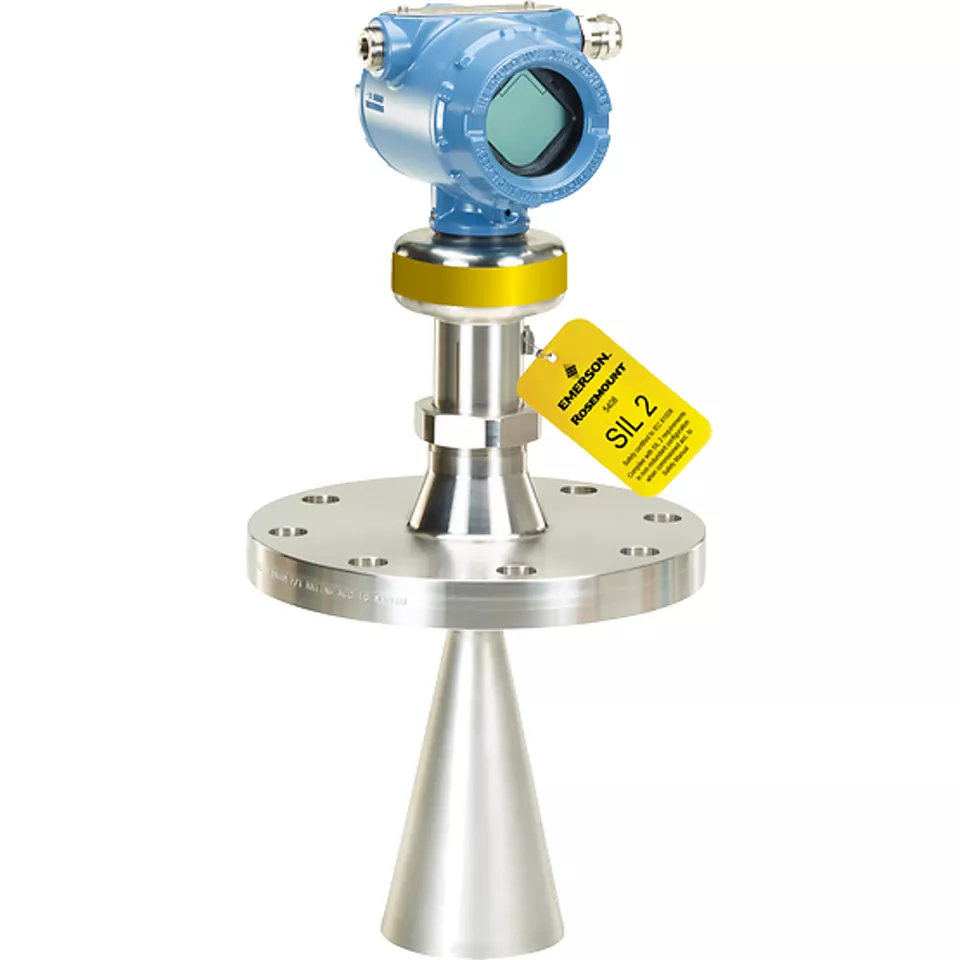

- Radar non contattivo

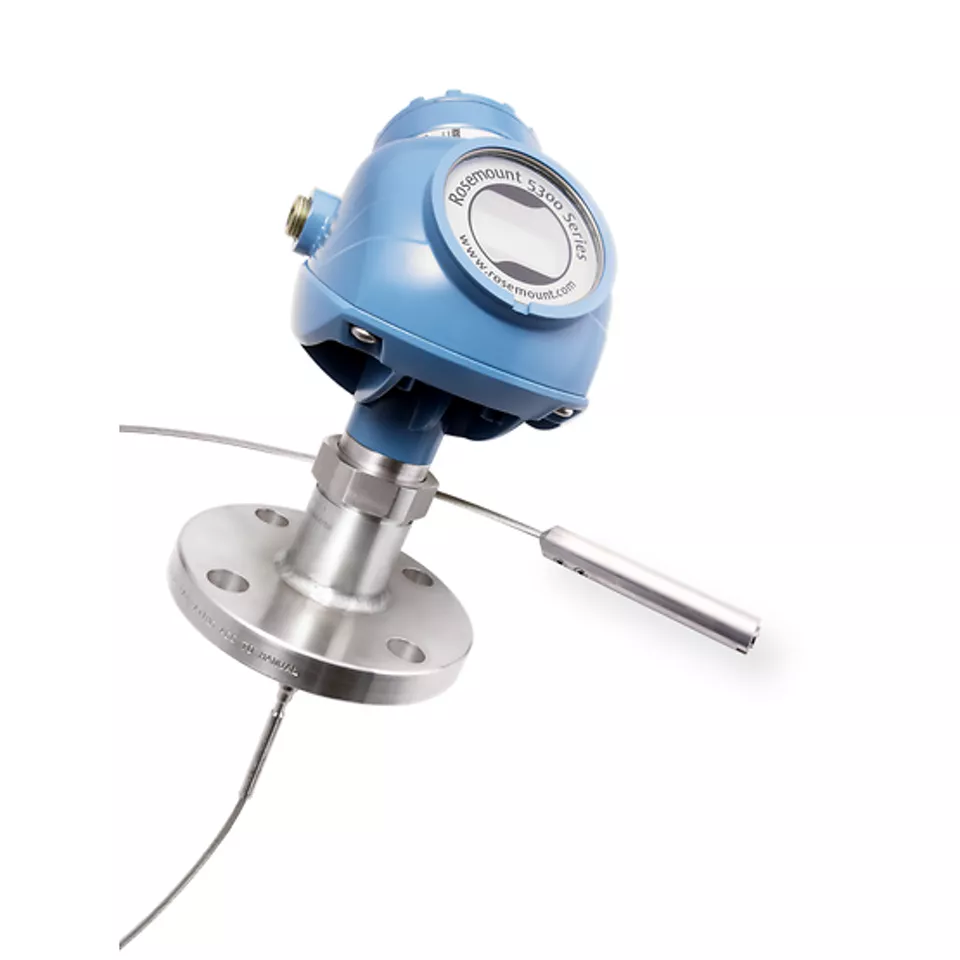

- Radar a onda guidata

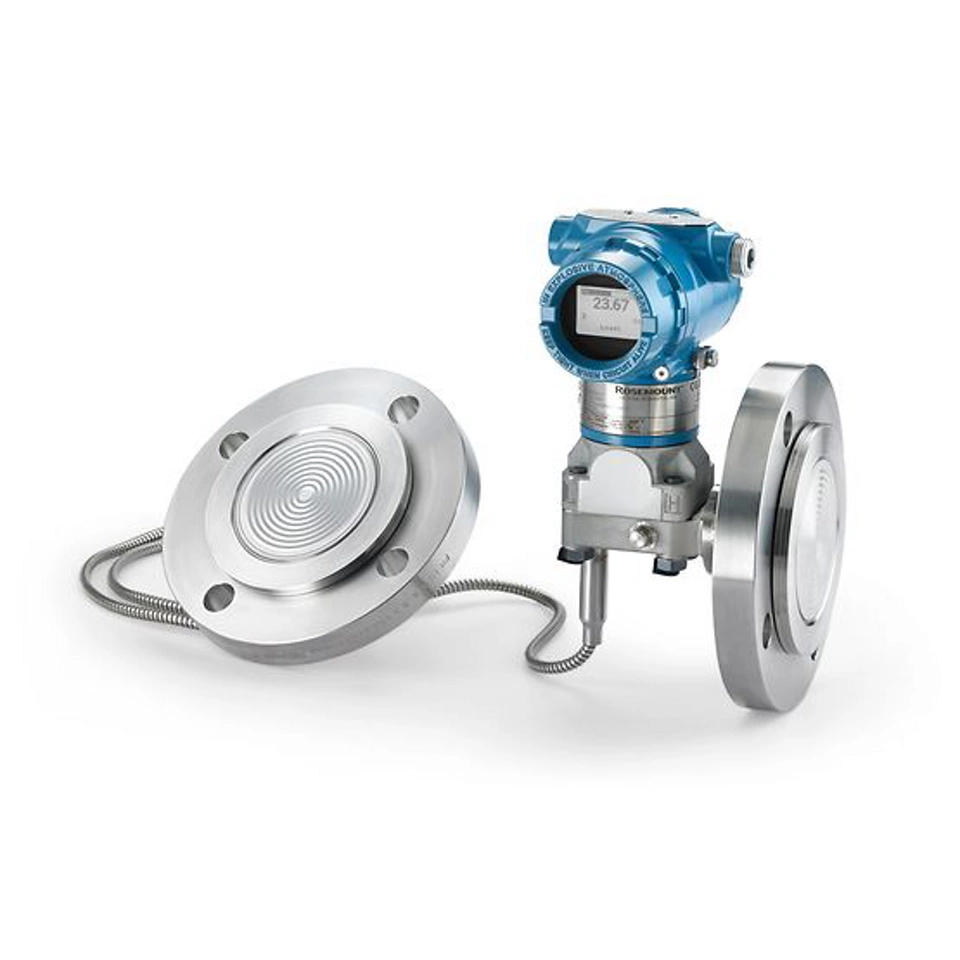

- Trasmettitori di livello DP
- Trasmettitori di livello magnetici
Video
Ulteriori informazioni sulla strumentazione e sulle tecnologie di misurazione del livello.
Rosemount™ Non-Contacting Radar Level Measurement Portfolio
Rosemount™ Non-Contacting Radar Level Measurement Portfolio
Rosemount™ Magnetic Level Instrumentation
Learn why users trust the Rosemount 5300 Level Transmitter
Rosemount® Tank Gauging System Overview
Domande frequenti
I sensori di livello radar sono comunemente considerati i sensori di livello dell'acqua più accurati ed economici. Sono altamente adattabili a diverse condizioni ambientali, non richiedono manutenzione, non sono influenzati da variabili ambientali o di lavorazione e alcuni modelli possono essere completamente immersi.
Una sonda di livello a conduttività funziona secondo il principio della conduttività elettrica. Quando un liquido conduttivo (come l'acqua) entra in contatto con la sonda, completa un circuito elettrico o cambia resistenza, segnalando la presenza o l'assenza di liquido. Questo metodo è comunemente utilizzato per il rilevamento del livello di liquido di base, in particolare nelle applicazioni basate su acqua.
Poiché le sonde di conduttività si basano sulle proprietà elettriche del liquido, le loro prestazioni possono variare in base alle variazioni di conduttività, contaminazione o rivestimento. Nelle applicazioni in cui è richiesta una maggiore affidabilità o una più ampia compatibilità con i fluidi, spesso vengono selezionati interruttori di livello alternativi, come gli interruttori di livello a forca vibrante o capacitivi, per fornire un rilevamento del livello puntuale più coerente in diverse condizioni di processo.
Un sensore di livello rileva e misura la quantità di materiale liquido o solido all'interno di un contenitore o recipiente designato, fornendo i dati necessari per mantenere livelli ottimali o attivare allarmi per il controllo del processo.
La tecnologia della misura di livello si è evoluta in modo significativo negli ultimi decenni. Con l'emergere di nuove tecnologie, altre sono diventate obsolete, a causa dei mutamenti dei requisiti industriali e delle richieste globali.
Emerson è sempre stata all'avanguardia nell'innovazione della misura di livello facendo in modo di:
- Adattarsi ai progressi tecnologici
- Rispondere alle esigenze del settore in continua evoluzione
- Supportare gli obiettivi globali di sicurezza, produttività e sostenibilità
Oggi il portafoglio Rosemount di Emerson offre una gamma completa di soluzioni avanzate per la misura di livello, che include:
- Trasmettitori di livello
- Interruttori di livello
- Sistemi completi di misura di livello
Il portafoglio Rosemount sfrutta numerose tecnologie di misura di livello comprovate e avanzate:
Misura di livello radar
- Trasmettitori radar a onda guidata
- Trasmettitori radar non contattivi
Misuratori di livello a pressione differenziale (DP)
- Trasmettitori di livello a pressione differenziale dedicata
Misura di livello magnetica e magnetostrittiva
- Indicatori di livello magnetici
- Camere magnetiche
- Trasmettitori di livello con tecnologia magnetostrittiva
Misura di livello puntuale con interruttori di livello specializzati per:
- Liquidi
- Solidi
Vantaggi per le applicazioni industriali - Queste soluzioni di misura di livello sono progettate per:
- Soddisfare le esigenze in continua evoluzione di diversi settori
- Migliorare la sicurezza operativa
- Migliorare la produttività e l'efficienza dei processi
- Sostenere la sostenibilità e gli obiettivi ambientali
Grazie allo strumento interattivo Level Technology Advisor di Emerson, gli utenti possono individuare il dispositivo di misurazione del livello ideale per un'applicazione specifica in soli 3 passaggi.
Come faccio a individuare la tecnologia di misura di livello migliore per le mie applicazioni specifiche?
I termini sensore di livello e trasmettitore di livello sono spesso usati in modo intercambiabile nella misura di livello. In pratica, si riferiscono a parti diverse dello stesso strumento di misura di livello, piuttosto che a tipi di dispositivi separati.
Cos'è un sensore di livello?
Un sensore di livello si riferisce all'elemento di rilevamento dello strumento, ovvero la parte che interagisce direttamente con il processo. A seconda della tecnologia, ciò può includere:
- Un'antenna (per radar senza contatto)
- Una sonda o una guida d'onda (per radar a onda guidata)
- Una membrana o un elemento di rilevamento (per applicazioni a pressione differenziale)
- Un galleggiante o un elemento magnetico (per la misura di livello magnetica)
Il sensore di livello ha il compito di rilevare il livello di sostanze quali:
- Liquidi
- Liquami
- Materiali granulari
- Polveri
Che cos'è un trasmettitore di livello?
Un trasmettitore di livello si riferisce al dispositivo di misura completo, che include:
- Il sensore di livello (antenna, sonda o elemento di rilevamento)
- La custodia
- L'elettronica che elabora il segnale e lo converte in un'uscita per sistemi di controllo o monitoraggio
I trasmettitori di livello forniscono una misura di livello continua e trasmettono i dati di livello utilizzando segnali industriali standard.
Tecnologie comuni per i trasmettitori di livello
I trasmettitori di livello possono essere classificati in base al loro principio di misura, tra cui:
- Trasmettitori di livello radar non contattivi
- Trasmettitori di livello radar a onda guidata
- Trasmettitori di livello a pressione differenziale (DP)
- Trasmettitori di livello magnetici
Perché questa distinzione è importante?
"Sensore" e "trasmettitore" sono spesso usati come sinonimi nel linguaggio quotidiano, tuttavia:
- Il termine "sensore" enfatizza l'elemento di misura rivolto al processo
- Il termine "trasmettitore" enfatizza l'intero strumento e l'uscita del segnale
Entrambi i termini descrivono la stessa soluzione complessiva per mantenere i livelli corretti in serbatoi e recipienti per:
- Prevenire tracimazioni e perdite di prodotto
- Ridurre gli sprechi
- Migliorare l'efficienza e l'affidabilità del processo
Un rilevatore di livello viene generalmente utilizzato per identificare la presenza o l'assenza di liquidi in un punto specifico. I rilevatori di livello, come gli interruttori di livello, supportano funzioni come la protezione da tracimazione, la prevenzione del funzionamento a secco e la segnalazione di allarme in applicazioni su liquido.
Un interruttore di livello viene utilizzato quando è richiesto il rilevamento del livello puntuale, ad esempio per identificare limiti alti o bassi. Quando è necessaria la misura di livello continua, viene utilizzato un trasmettitore di livello. In molte applicazioni, gli interruttori di livello vengono combinati con i trasmettitori per fornire sia protezione di sicurezza che visibilità dell'inventario.
Sì. Gli interruttori di livello e le tecnologie di misura di livello continua sono comunemente usati insieme. La misurazione continua supporta il monitoraggio dell'inventario, mentre gli interruttori di livello forniscono protezione di alto o basso livello per contribuire a migliorare la sicurezza del processo e l'affidabilità delle apparecchiature.

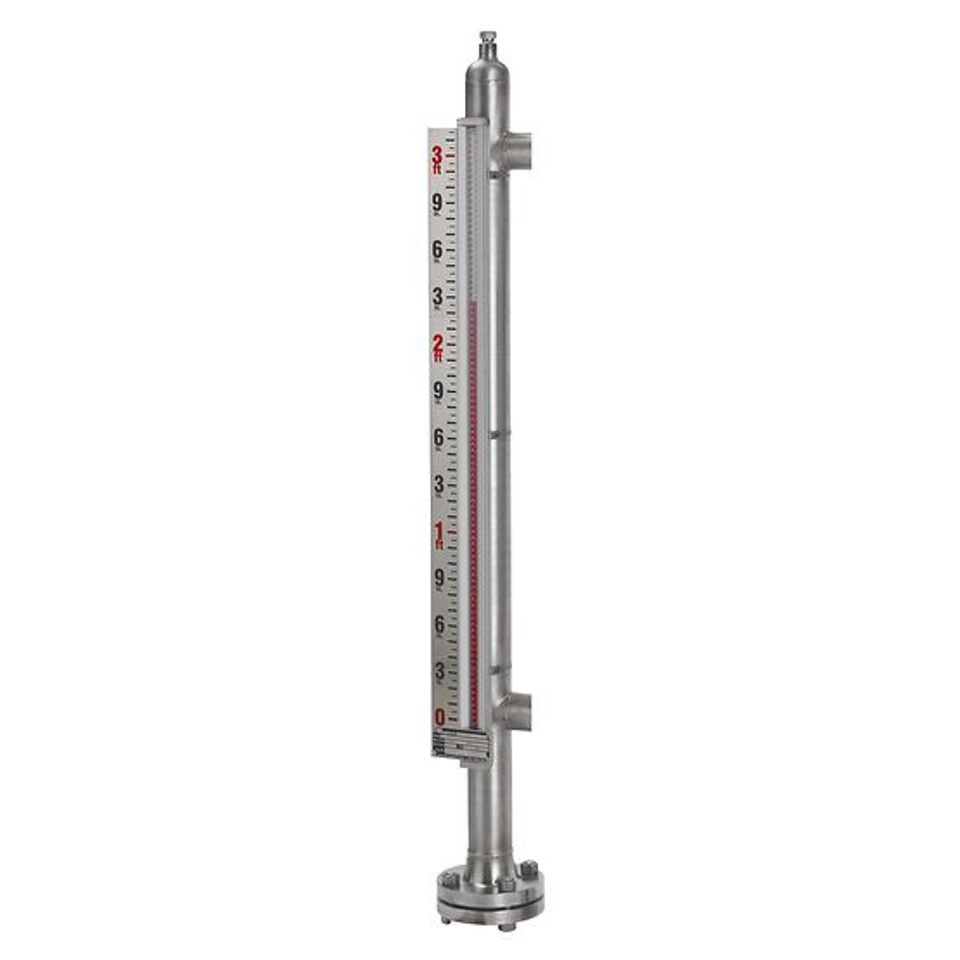

Gli strumenti di livello magnetici sono utilizzati per indicare il livello del liquido in serbatoi e recipienti in modo isolato dal processo. Forniscono un riferimento di livello chiaro e visibile e sono comunemente usati come alternativa affidabile agli indicatori tradizionali. Gli strumenti di livello magnetici includono:
- Indicatori di livello magnetici per l'indicazione visiva locale
- Camere di bypass di livello che isolano il processo dal sistema di indicazione
- Gauge di livello magnetici per una visualizzazione del livello continua e di facile lettura
Questi strumenti possono anche essere combinati con tecnologie di misura di livello continua, come il radar a onda guidata, per fornire indicazioni di livello ridondanti e maggiore affidabilità in applicazioni critiche.
