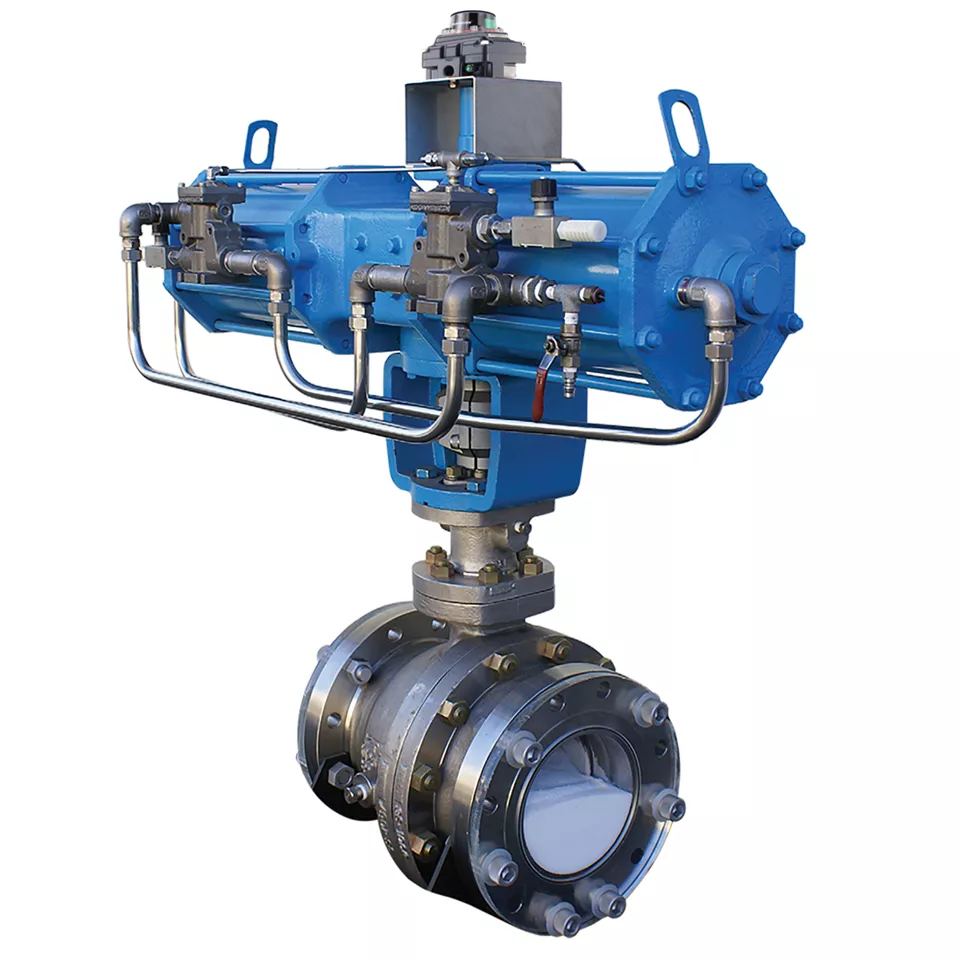

Verbessern der Produktivität Ihres Staubeindämmsystems mit überragenden Ventilen
Die Handhabung von Polyethylen- und Polypropylenpulver während des Produktaustrags ist eine anspruchsvolle Anwendung für Ventile. Sie zeichnet sich durch häufige Zyklen mit hohen Geschwindigkeiten in Gegenwart von abrasiven, intrusiven Pulverpartikeln aus. Polyethylen- und Polypropylenhersteller benötigen Lösungen, die eine dichte Abdichtung über eine lange Lebensdauer gewährleisten, um die Betriebszeit und Produktivität des Reaktors zu erhöhen, der ihre nachgelagerten Prozesse beliefert.
Designing for Reliability - Engineered Solution in Powder Discharge Systems Podcast
Wenden Sie sich an einen Ventilexperten für Pulverentleersysteme
Pulverentleersystem im Prozess

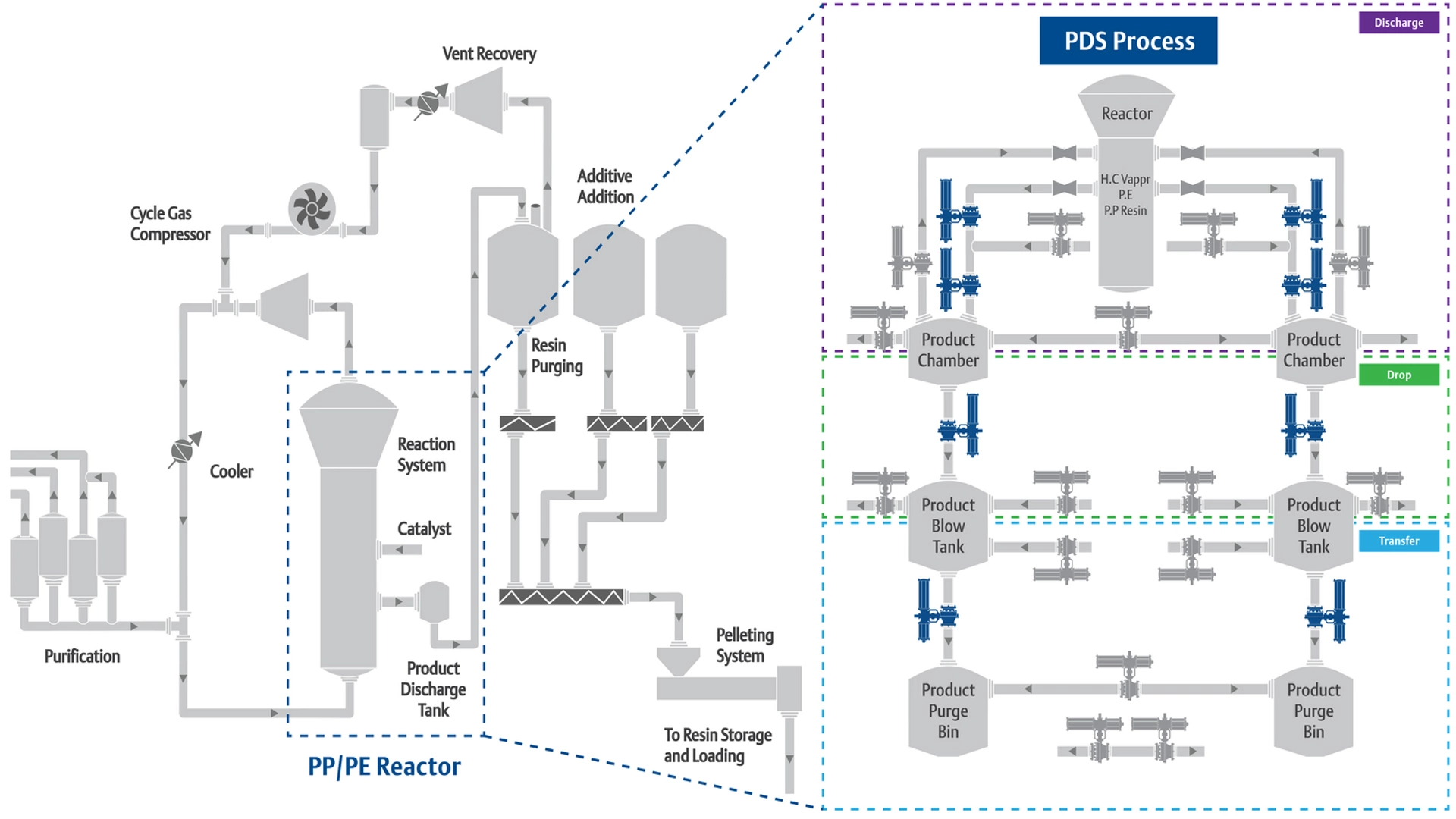

Die Produktion von Polyethylen und Polypropylen ist ein lizenziertes Verfahren. Bei diesem Prozess entsteht in einem Reaktor unter Zugabe eines Katalysators Pulver. Dieses Pulver wird zur Weiterverarbeitung und Pelletierung zur nachgelagerten Verwendung aus dem Reaktor abgelassen. Im Hinblick auf diese Prozessphase des Staubeindämmsystems (PDS) stehen Hersteller vor erheblichen Herausforderungen bezüglich der Zuverlässigkeit ihrer Ventile und letztendlich der Produktivität ihrer Betriebsabläufe. Diese prozesstechnischen Herausforderungen, die im Folgenden detailliert dargestellt werden, erfordern eine überragende Ventiltechnologie zur Verbesserung der Qualitäts- und Effizienzziele der Hersteller. Die blauen Ventilsymbole in der Prozesskarte unten zeigen die kritischen Serviceventile, die besondere Aufmerksamkeit erfordern.
Herausforderungen für Ventile im Staubeindämmsystem
Schaltfrequenz
Automatisierte Ventile in Powder Discharge Systems müssen in der Lage sein, mit hoher Geschwindigkeit und hoher Frequenz zu arbeiten. Öffnungs- oder Schließgeschwindigkeiten müssen gewöhnlich weniger als 1 Sekunde pro Zoll betragen, und das bei mehr als 600 Zyklen pro Tag.
Dies stellt nicht nur hohe Anforderungen an Ventilkomponenten, sondern erfordert auch einen hochwertigen Stellantrieb. Diese Antriebe müssen aus gehärteten Werkstoffen, optimierten Federn, Lagern und Dichtungen bestehen. Die Antriebe müssen außerdem eine Dämpfung haben, um übermäßige Stoßbelastungen zu vermeiden.

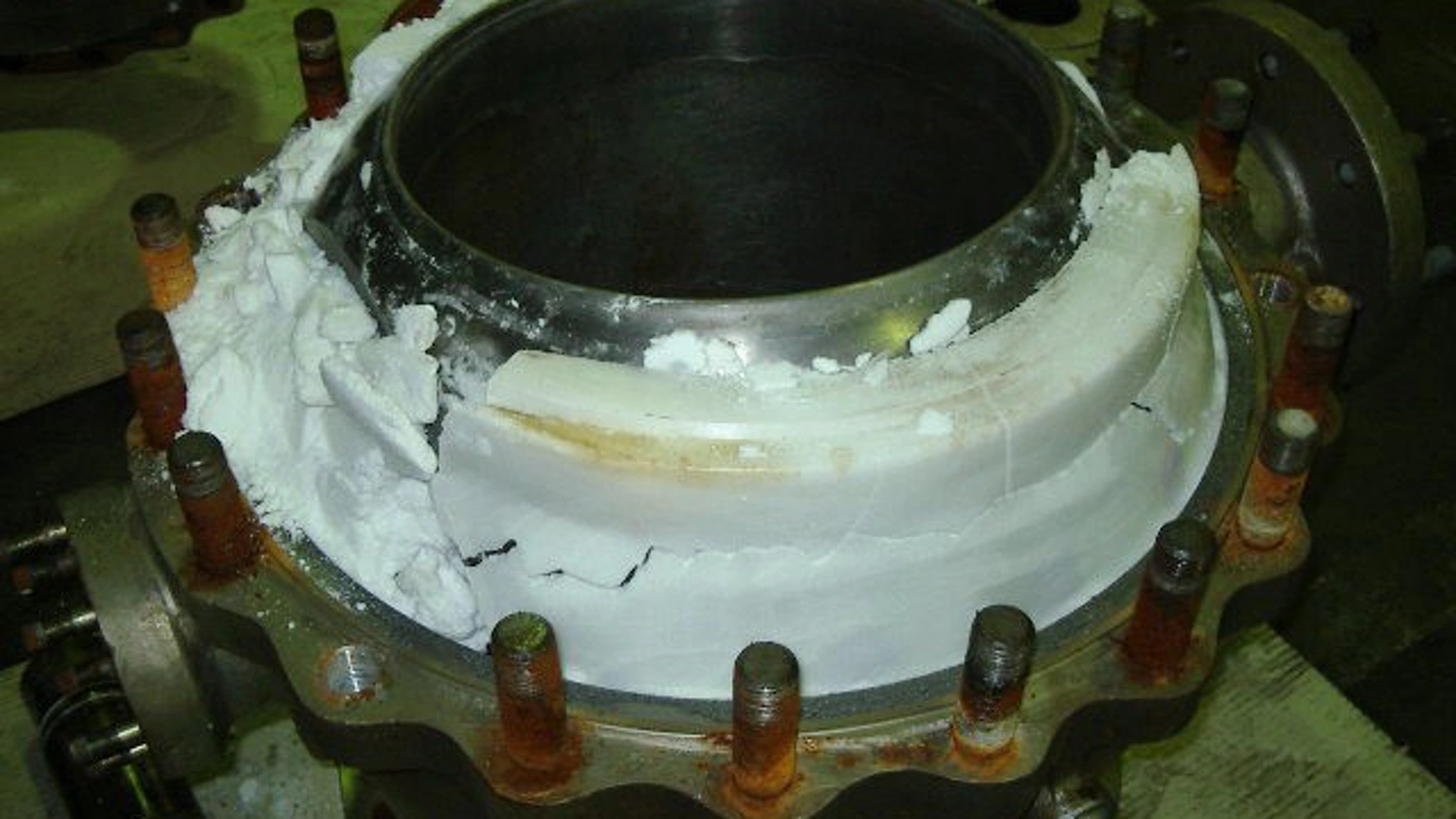

Eindringen von Staub
Polyethylen- und Polypropylenpulver gehören zu den schwierigsten Prozessmedien für Ventile. Die feinen Pulverpartikel können in Hohlräume zwischen Kugel und Sitz eindringen. Über einen kurzen Zeitraum kann sich dieses Pulver ansammeln und verdichten, was eine Abdichtung verhindern und zum Festfressen des Ventils führen kann.
Schlecht konzipierte Ventile mit ungenau bearbeiteten Komponenten und unwirksamen Dichtungen können die Ansammlung von Pulver beschleunigen und den unvermeidlichen Ausfall von Ventilen oder Stellantrieben beschleunigen.

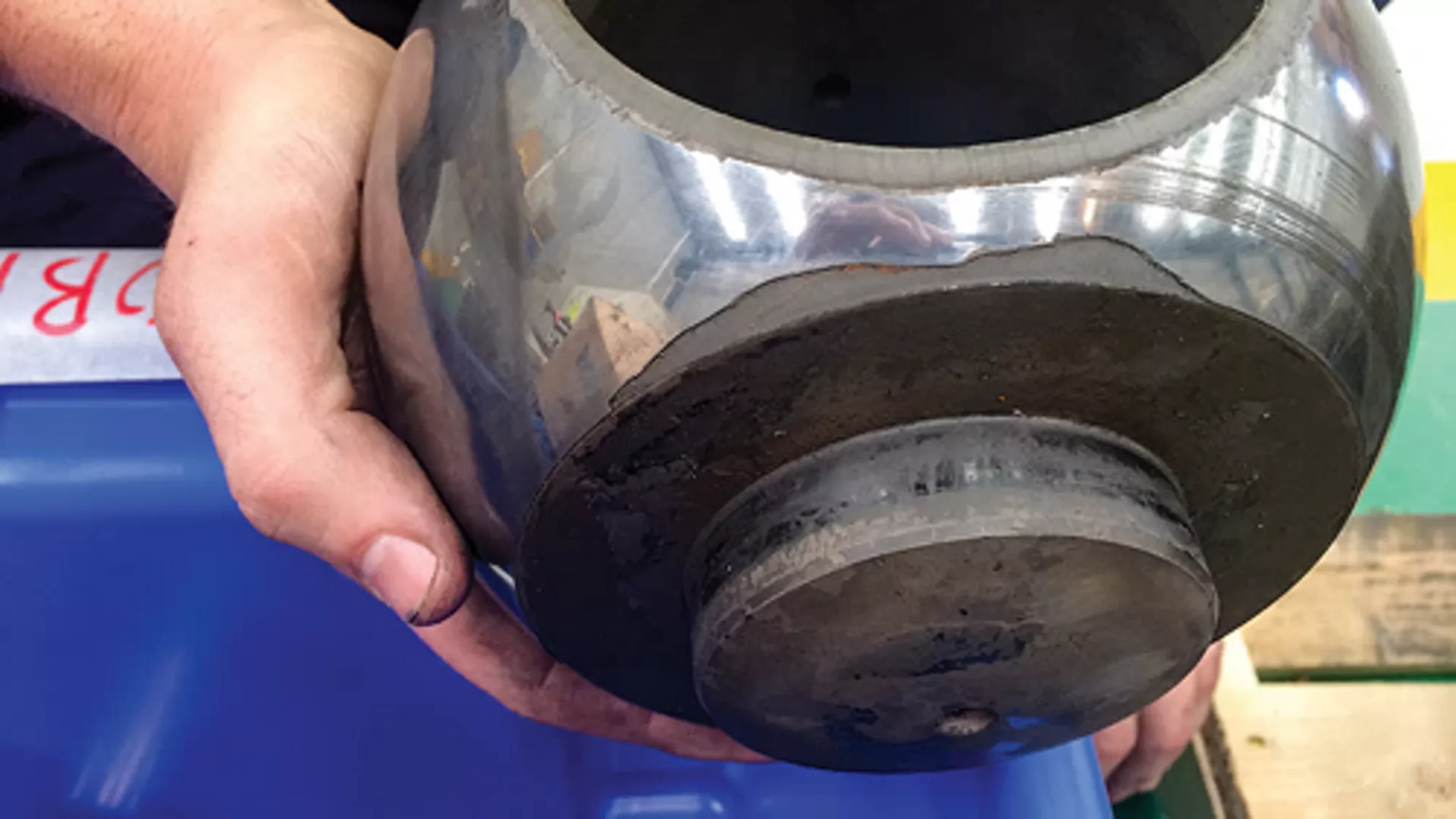

Komponentenverschleiß
Die Betriebsbedingungen eines Staubeindämmsystems sind gekennzeichnet von häufigem Schalten und hohen Strömungsgeschwindigkeiten mit abrasiven Polyethylen- oder Polypropylen-Staubpartikeln. Diese Bedingungen führen dazu, dass der Verschleiß von Komponenten eine wesentliche Ausfallursache darstellt.
Bei schlecht konstruierten oder spezifizierten Ventilen werden bei dieser Anwendung Kugel und Sitz verkratzt sowie Lager, Dichtungen und Federn erodiert. Diese Beschädigungen können zu einem vorzeitigen Ausfall des Ventils führen, wodurch Stillstandszeiten und Wartung notwendig werden.

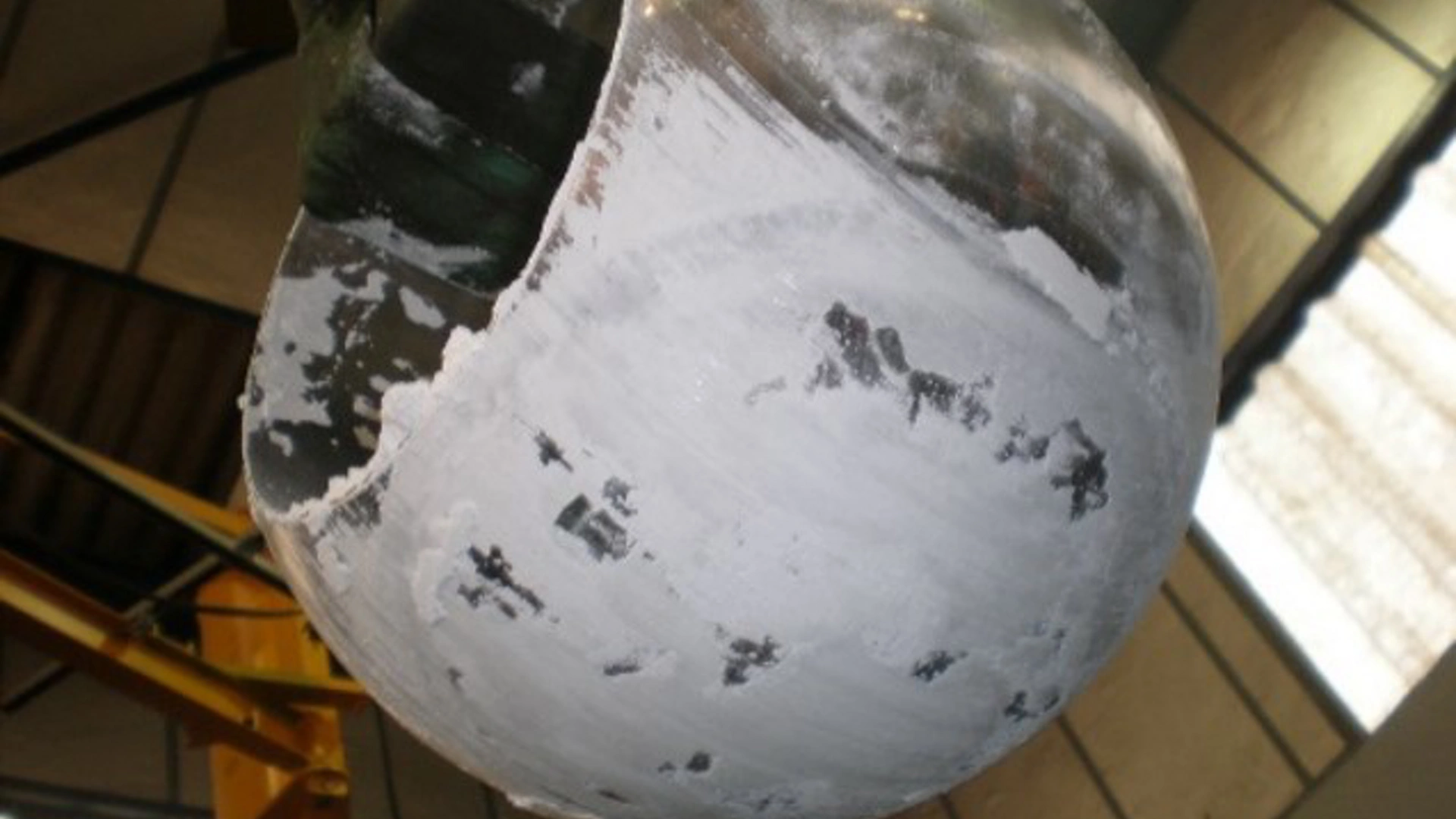

Ausfallrisiko
Die Zuverlässigkeit der Ventile im Staubeindämmsystem ist von entscheidender Bedeutung für die Rentabilität Ihrer Betriebsabläufe. Wenn die Abdichtung ineffektiv ist, wird die Pulverqualität beeinträchtigt, was kostspielige Abfälle und Wiederaufbereitungsverfahren zur Folge hat. Und wenn die Ventile ausfallen, muss der Reaktor abgeschaltet werden, wodurch nachgeschaltete Prozesse angehalten werden.
Darüber hinaus bedeuten einige Ersatzteile und -ventile hohe Kosten, lange Vorlaufzeiten sowie eskalierende Stillstandszeiten und Wartungsbudgets.
Wie sieht ein überlegenes Staubeindämmsystem aus?
Vom Lizenzgeber genehmigt
Wählen Sie bei der Bereitstellung in einem lizenzierten Prozess eine vom Lizenzgeber genehmigte Ventillösung aus, um die Integrität Ihres Prozesses sicherzustellen.
Geprüfte Leistung
Mindestanforderung sind Ventile, die nachweislich 700 000 Zyklen leisten. Emerson hat nachgewisen, dass seine KTM Lösung für 2 000 000 Zyklen geeignet ist.
Integrierter Abstreifersitz
Ein intelligenter Sitz, der entwickelt wurde, um Pulver vor der Abdichtung zu entfernen. Die breitere Dichtfläche reduziert den Druck auf der Kugeloberfläche und verlängert die Nutzungsdauer.
Hochleistungsantrieb
Muss in der Lage sein, Zyklen mit hoher Geschwindigkeit und großer Häufigkeit durchzuführen, wobei die Qualität der Komponenten und der Stoßabsorption der Lebensdauer des Ventils entsprechen muss.
Robuster Anschluss
Muss hohen Belastungen standhalten und gleichzeitig einen festen, vertikal ausgerichteten Eingriff zwischen Ventil und Stellantrieb gewährleisten, um ein Spiel zu verhindern.
Werkstoffe für Abdichtungen
Zusatzdichtungen sind wichtig, um das Eindringen von Pulver in die Sitzfedern zu verhindern. Eine X-förmige 4-Punkt-Dichtung ist einem Standard-O-Ring überlegen.
Bewährtes System für die Abdichtung der Spindel
Eine technisierte Anordnung für die Abdichtung der Spindel ist von entscheidender Bedeutung, um das Eindringen von Wasser und das Auslaufen von Prozessmedien zu verhindern und gleichzeitig Zyklusverschleiß vorzubeugen.
Hartbeschichtete Komponenten
Um die Leistung auf Dauer zu gewährleisten, müssen wichtige Komponenten des gesamten Ventilpakets hart beschichtet sein, darunter die Kugel und der Stellantriebszylinder.
Videos zu Ventilen für Pulverentleersysteme
Das Team hinter dem Ventil für Pulverentleersysteme, das 2 Millionen Zyklen standhält
Es braucht ein ganzes Team, um eine Ventiltechnologie zu entwickeln, die 2 Millionen Zyklen standhält, insbesondere im Bereich der Polymerverarbeitung, um neue Leistungsniveaus für Polypropylen- und Polyethylenhersteller zu erreichen.
Das Team hinter dem Ventil für Pulverentleersysteme, das 2 Millionen Zyklen standhält
Die Fertigungsanlage hinter dem Ventil für Pulverentleersysteme, das 2 Millionen Zyklen standhält
Das Ventil für Pulverentleersysteme, das 2 Millionen Zyklen standhält
Häufig gestellte Fragen zu Pulverentleersystemventilen
Ein Ventil im Staubeindämmsystem ist eine mechanische Vorrichtung zur Eindämmung freigesetzter und ausfließender Schüttgutstäube aus Lagerbehältern wie Silos, Trichtern oder Behältern.
Ventile können manuell oder automatisxh mit pneumatischen, elektrischen oder hydraulischen Antrieben geschaltet werden. Sie funktionieren durch Öffnen oder Schließen eines Durchgangs, um den Staubfluss zu regulieren.
Zu den wichtigen Merkmalen gehören:
- Werkstoff-Kompatibilität
- Dichtungsintegrität
- Einfache Bedienung und Wartung
- Haltbarkeit und Abriebbeständigkeit
- Druck- und Temperaturnennwerte
Die Lebensdauer eines Ventils hängt von Faktoren wie Medium, Nutzungsfrequenz und Wartung ab. In der Regel verlangen Hersteller mindestens 700.000 Schaltvorgänge.
