Diagnostica della valvola di controllo
Il microprocessore all'interno dell'unità di controllo digitale per valvole consente al posizionatore di eseguire, analizzare e memorizzare test diagnostici. Le informazioni diagnostiche sono utili per determinare lo stato dell'intero gruppo valvola di controllo. Attraverso l'uso di sensori di pressione, sensori di temperatura, sensori di corsa e letture interne, vengono create rappresentazioni grafiche delle prestazioni e dello stato della valvola di controllo e vengono presentate le azioni raccomandate. Queste informazioni vengono quindi utilizzate per identificare gli elementi del gruppo valvola di controllo che potrebbero richiedere manutenzione.
La diagnostica in servizio può rilevare problemi relativi alla qualità dell'aria dello strumento, alle perdite e alla limitazione della pressione di alimentazione e può identificare i problemi della valvola di controllo come, ad esempio, attrito eccessivo, banda morta e caduta della calibrazione.

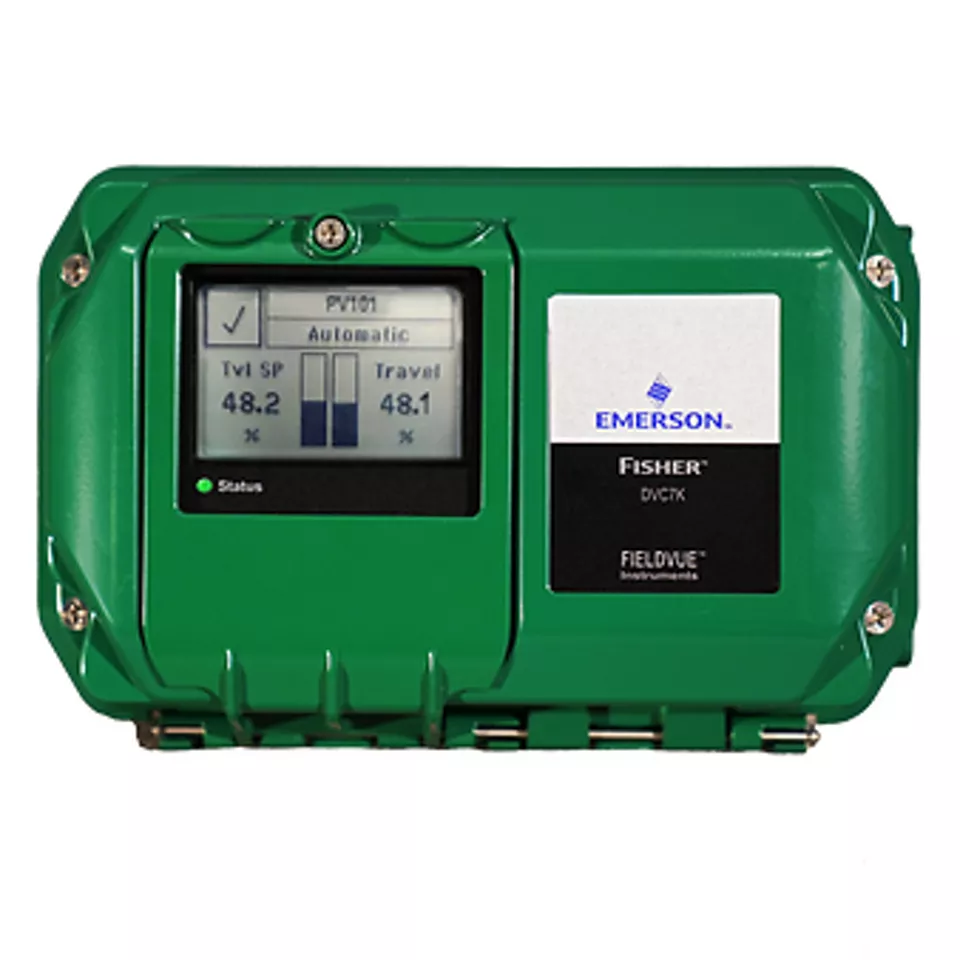

Prodotti in evidenza

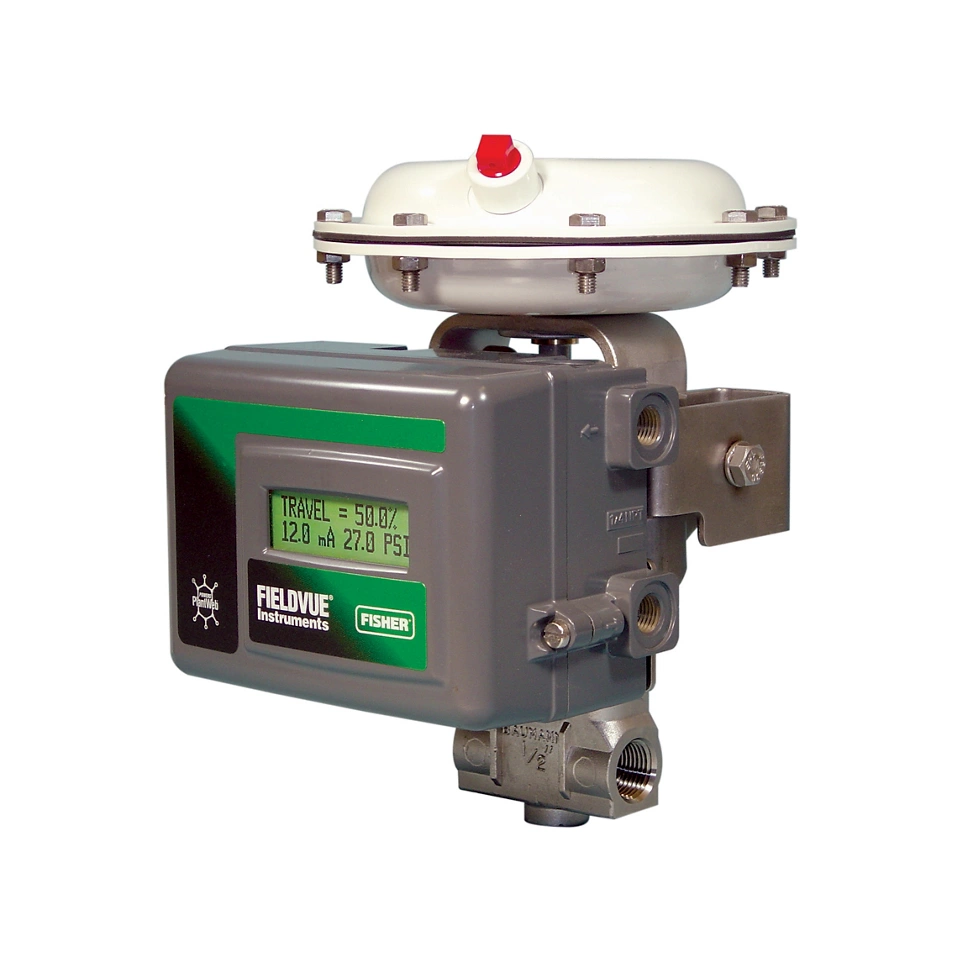

_5-6:1-1?fmt=webp-alpha&qlt=95 "Controllore digitale per valvole Fisher™ FIELDVUE™ DVC2000")
Servizi in evidenza
Utilizzo della diagnostica della valvola di controllo

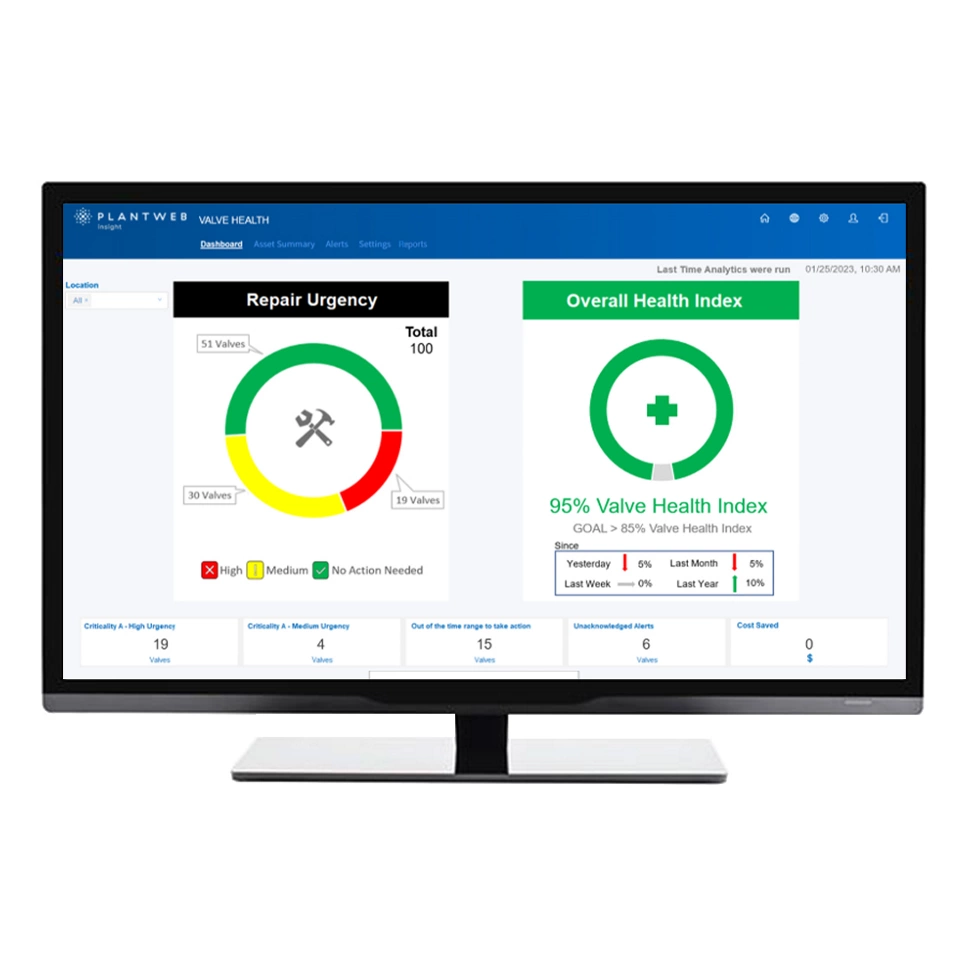

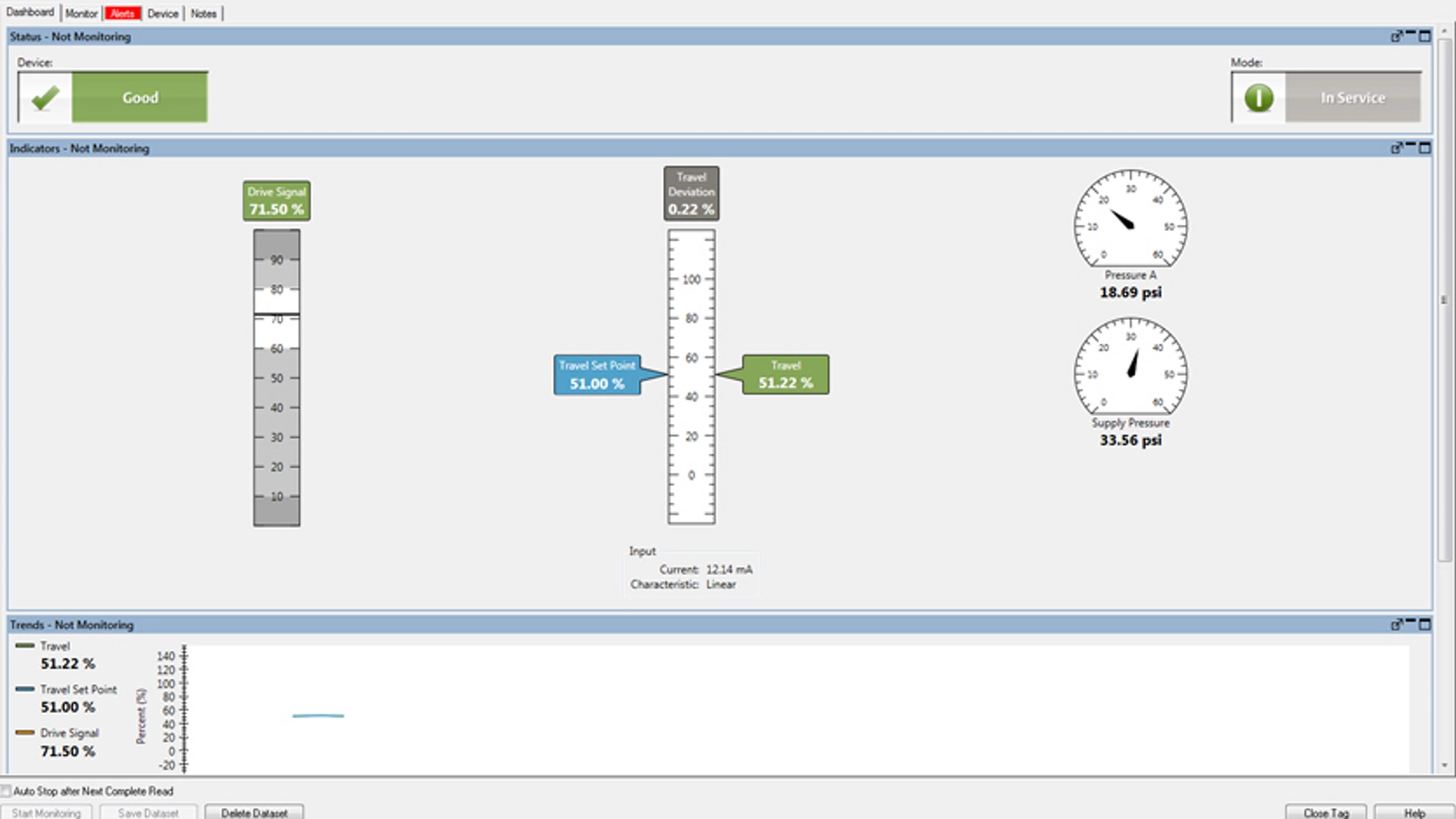

MONITOR DI STATO
Il monitor di stato consente il monitoraggio online in tempo reale dei parametri di esercizio dello strumento come la corrente di ingresso, il setpoint della corsa, le corse e le pressioni. Questa diagnostica consente inoltre di ottenere informazioni sugli avvisi attivi, inclusi gli avvisi di diagnostica sul campo.
Queste funzioni sono disponibili con il software ValveLink e il livello di diagnostica del comunicatore HART (HC, HART Communicator) del controllore digitale per valvole FIELDVUE e versioni successive.

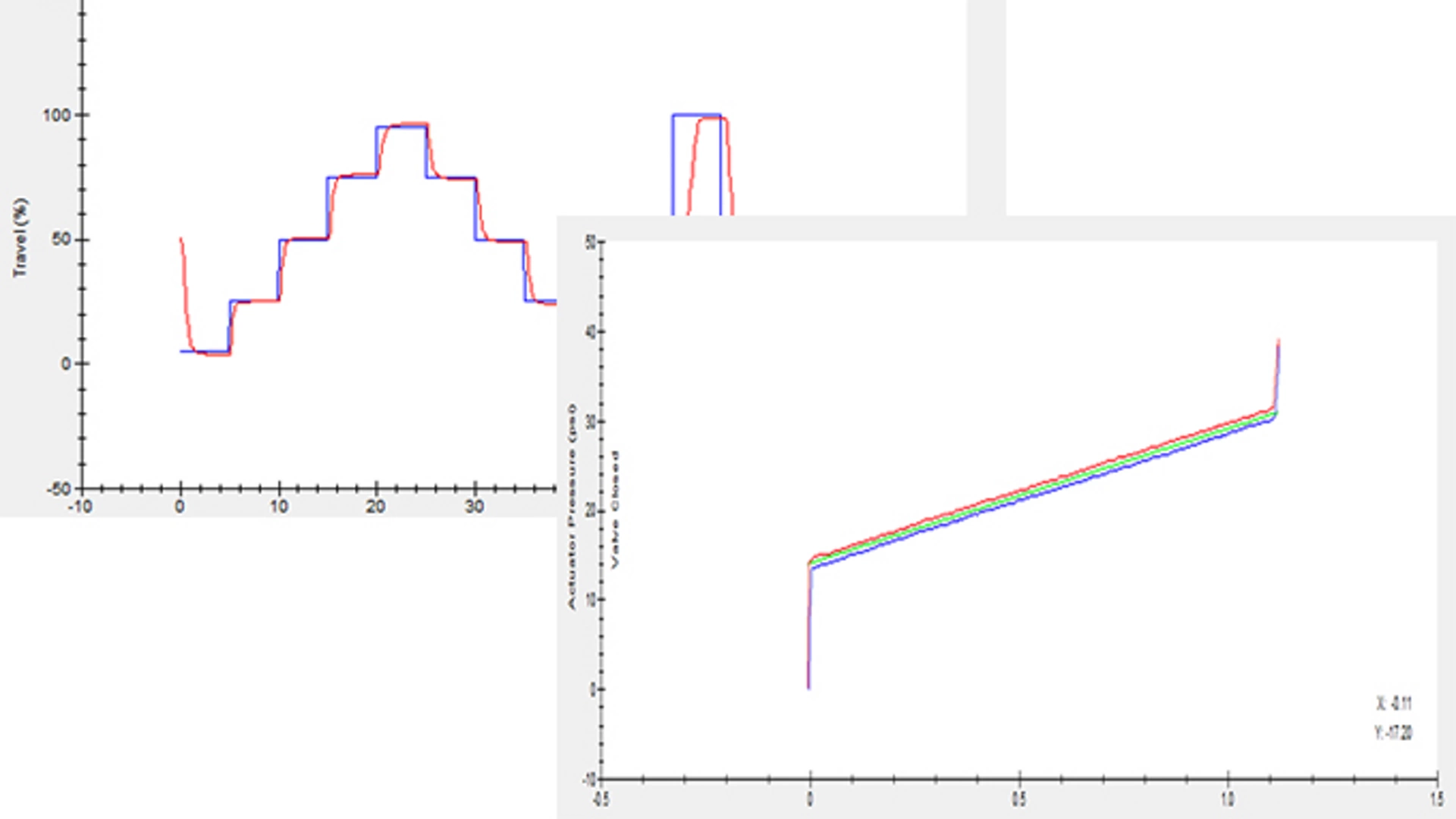

Scansione totale valvola e test di risposta a gradini
La diagnostica fuori servizio, come la firma della valvola, la banda di errore dinamico e la risposta a gradini, aiuta a identificare i problemi emergenti della valvola per individuare problemi e riparazioni prima che influiscano sulle prestazioni.
•Valutazione della capacità di attrito, banda morta e chiusura della valvola.
•Calcolo della rigidità della molla dell'attuatore e del settaggio al banco
•Identificazione di potenziali problemi della baderna
•Confronto della condizione attuale con la precedente condizione di riferimento
Queste operazioni sono disponibili con il software ValveLink e il livello di diagnostica avanzata (AD, Advanced Diagnostics) del controllore digitale per valvole FIELDVUE e versioni successive.

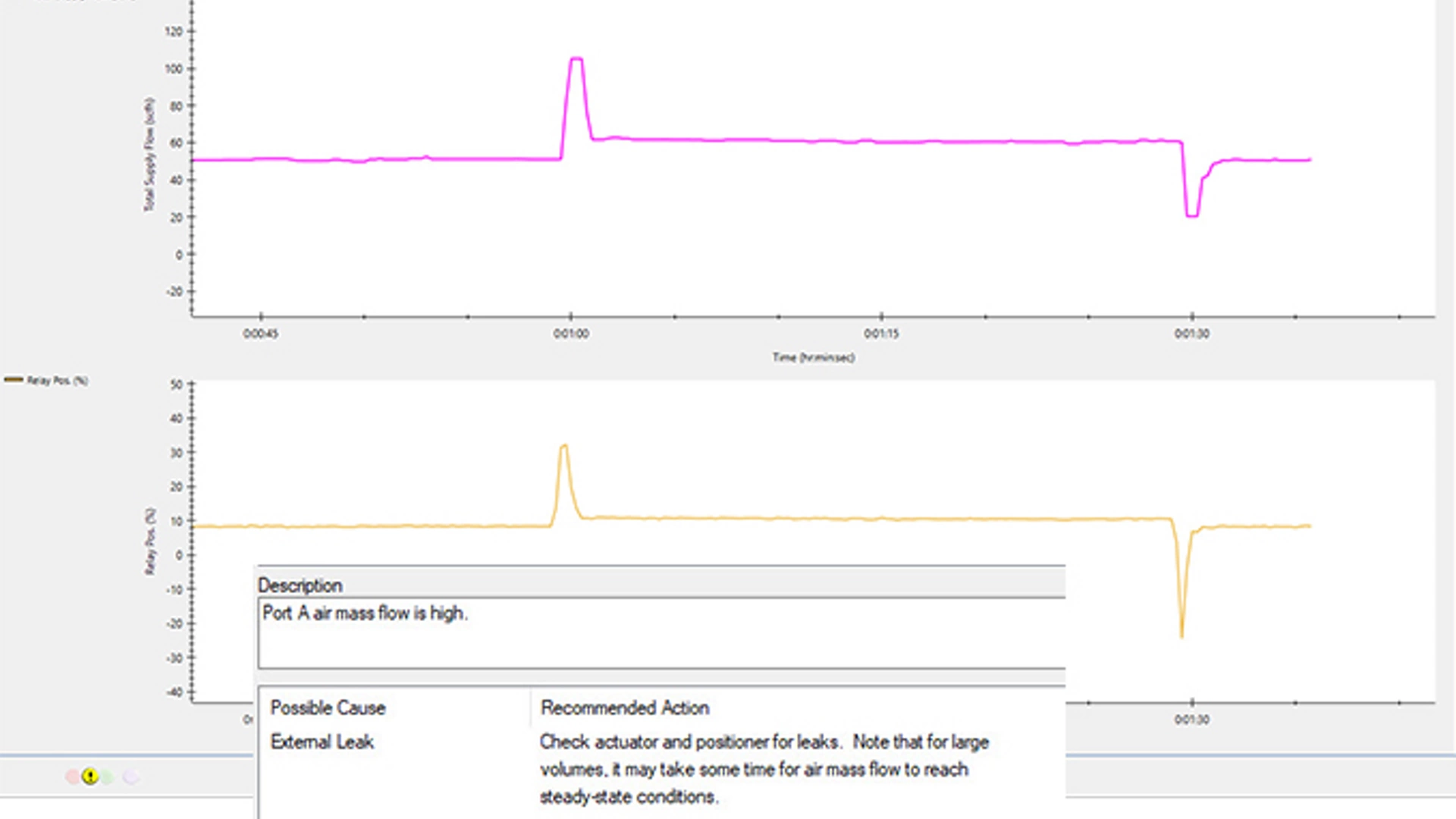

Perdite d'aria
La diagnostica della portata massica d'aria misura il flusso d'aria dello strumento attraverso il gruppo dell'attuatore. Grazie ai sensori multipli, tale diagnostica è in grado di rilevare sia la portata massica d'aria positiva (di alimentazione) che quella negativa (di scarico) dal regolatore digitale della valvola. Tale diagnostica non solo rileva le perdite nell'attuatore o nelle tubature correlate, ma anche problemi molto più difficili. Ad esempio, negli attuatori a pistone, la diagnostica della portata massica d'aria è in grado di rilevare perdite di tenuta del pistone oppure o-ring danneggiati.
Questi dati sono disponibili con il software ValveLink e il livello di diagnostica delle prestazioni (PD, Performance Diagnostics) del controllore digitale per valvole FIELDVUE.

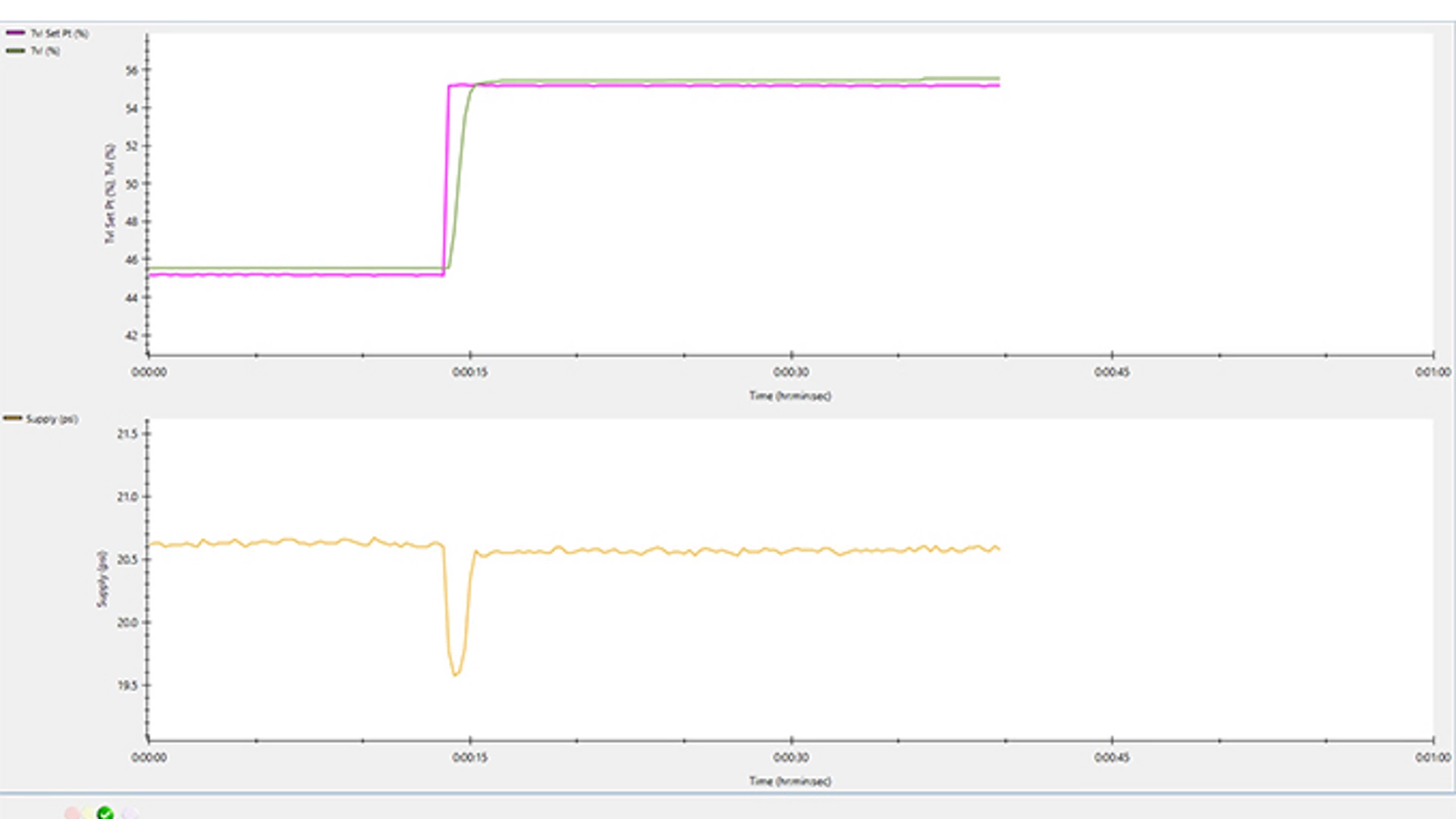

Pressione di alimentazione
La diagnostica della pressione di alimentazione rileva i problemi della valvola di controllo relativi alla pressione di alimentazione. Tale diagnostica in servizio consente di rilevare letture di pressione di alimentazione sia alta che bassa. Oltre a verificare la corretta pressione di alimentazione, questa diagnostica può essere utilizzata per rilevare e quantificare la caduta di pressione dell'aria durante lunghe escursioni di viaggio. Ciò è particolarmente utile per identificare le limitazioni della linea di alimentazione.
Questi dati sono disponibili con il software ValveLink e il livello di diagnostica delle prestazioni (PD, Performance Diagnostics) del controllore digitale per valvole FIELDVUE.

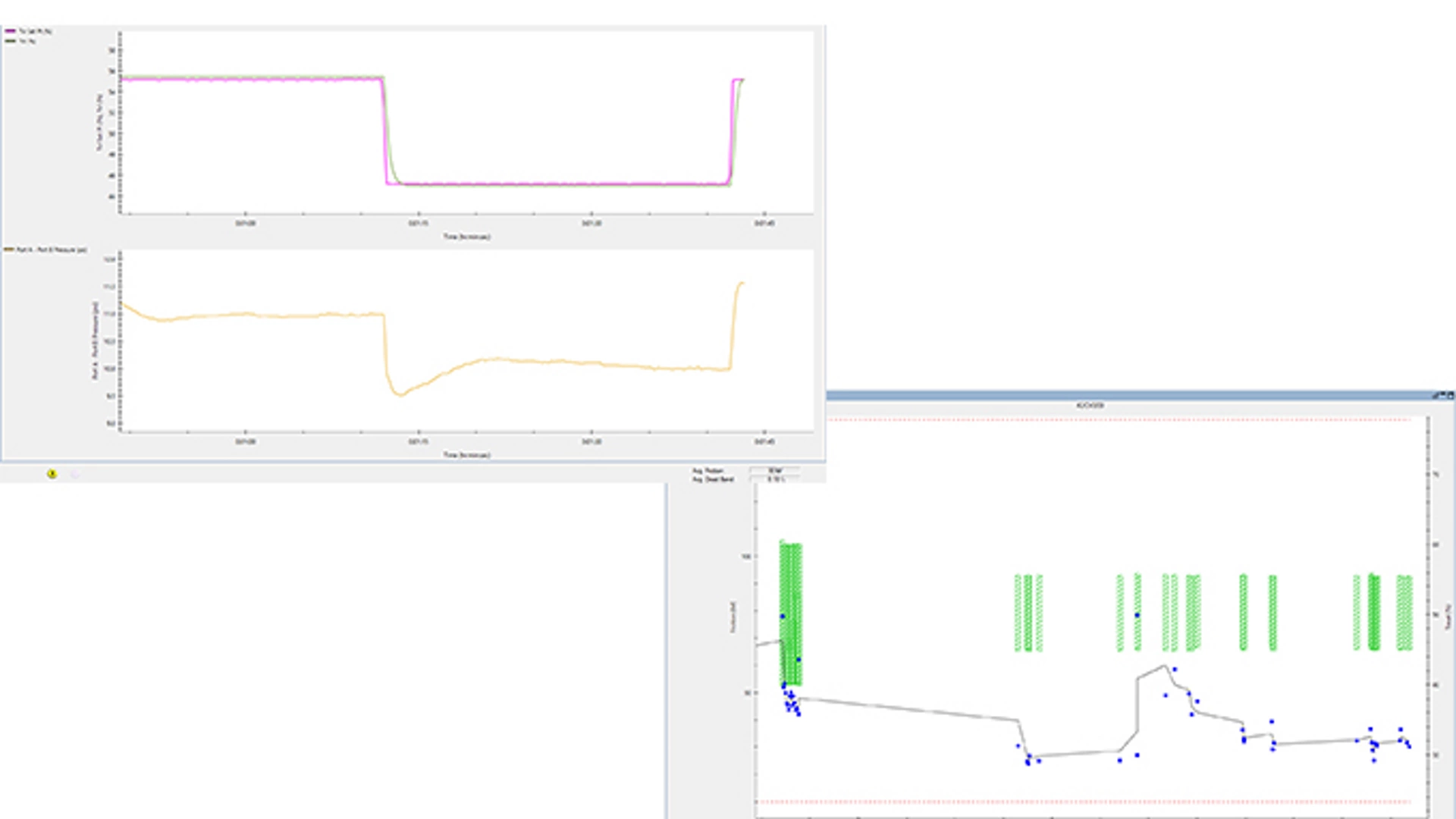

Attrito in servizio e tendenza all'attrito
La diagnostica dell'attrito e della banda morta in servizio determina l'attrito nel gruppo valvola in quanto è controllato dal sistema di controllo. I dati diagnostici sull'attrito vengono raccolti e analizzati per rilevare le modifiche alle valvole che influiscono sul controllo del processo.
Questi dati sono disponibili con il software ValveLink e il livello di diagnostica delle prestazioni (PD, Performance Diagnostics) del controllore digitale per valvole FIELDVUE.

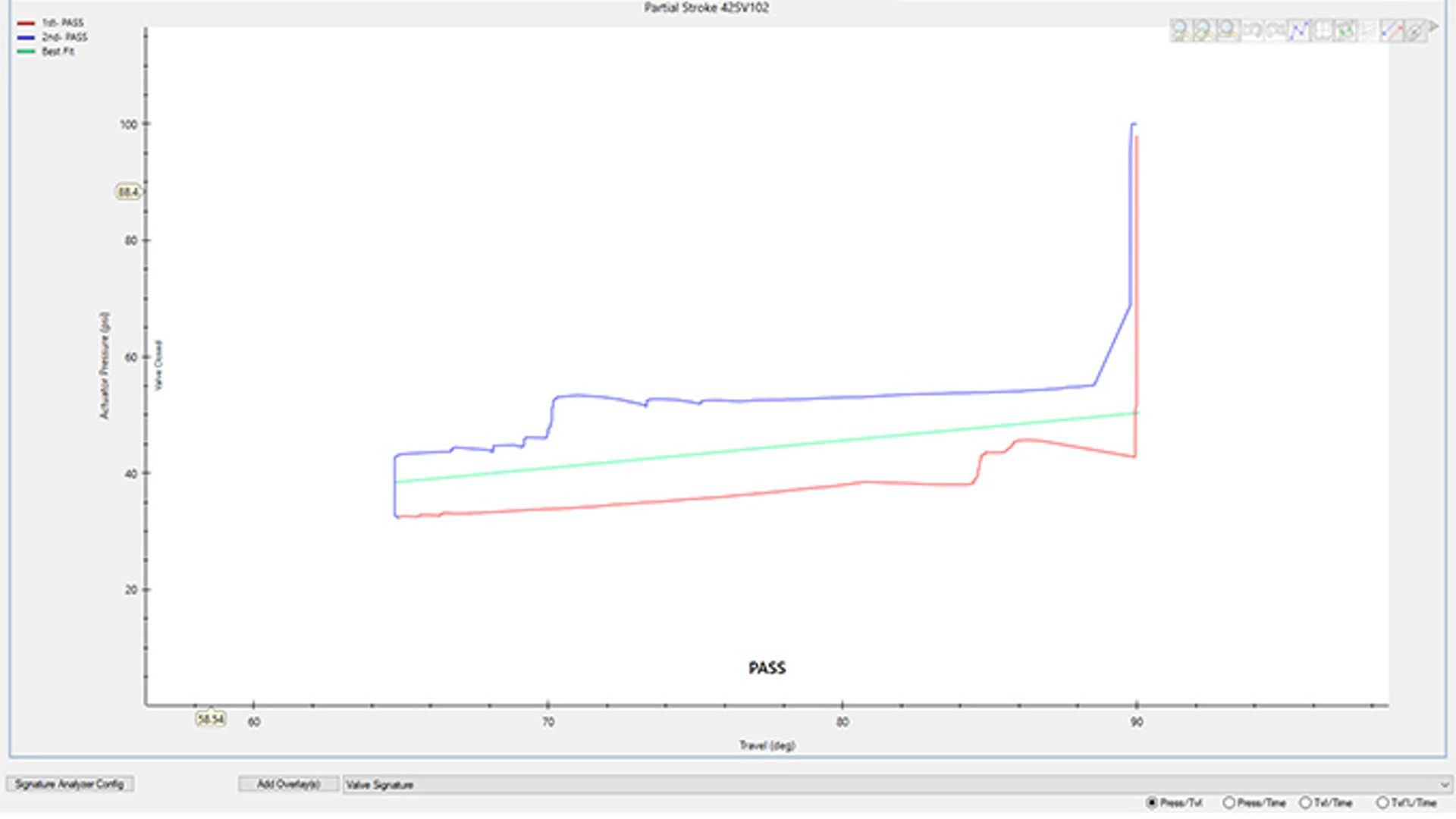

Test di corsa parziale
Può essere utilizzato un regolatore digitale per valvole come apparecchiatura di Partial Stroke Test. Lo strumento esegue un Partial Stroke Test della valvola muovendo lentamente la valvola in termini di una parte della sua corsa totale e quindi torna allo stato normale. In questo modo si esercitano i componenti meccanici della valvola di sicurezza con un'interruzione minima del processo.
Inoltre, il regolatore digitale per valvole è in grado di diagnosticare potenziali problemi e di comunicare i risultati dei test. Il regolatore digitale per valvole è in grado di fornire la documentazione completa di qualsiasi evento di emergenza, nonché la documentazione di tutti i test, che può essere resa disponibile come prova di test.

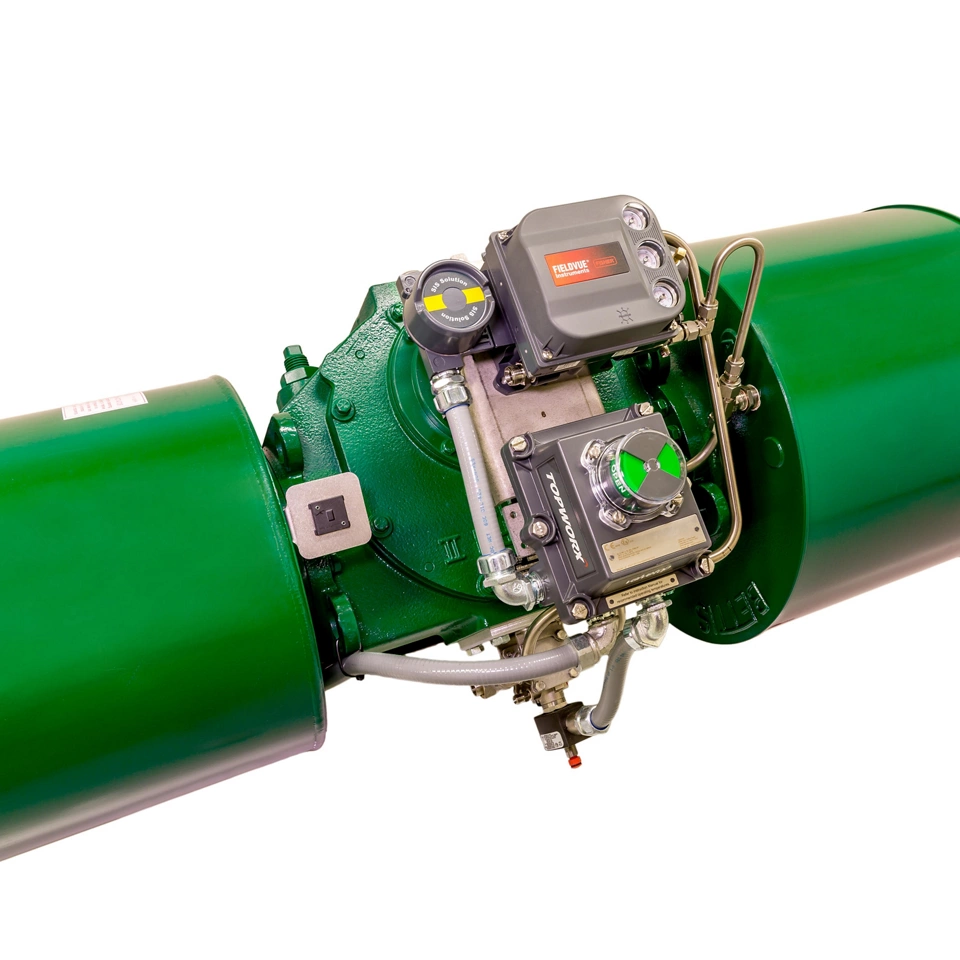

Questi sono disponibili con il Software ValveLink e il livello di diagnostica del Test di corsa parziale (PST, Partial Stroke Testing) e del Sistema strumentato di sicurezza (SIS, Safety Instrument System) del controllore digitale per valvole FIELDVUE.
