La nostra valvola triplo eccentrica è una valvola di processo realizzata secondo gli standard più elevati
Le valvole triplo eccentriche, grazie ai requisiti di manutenzione minimi/nulli, rappresentano la soluzione definitiva per moltissimi tecnici che si occupano di condutture, processi e strumentazioni in tutto il mondo.

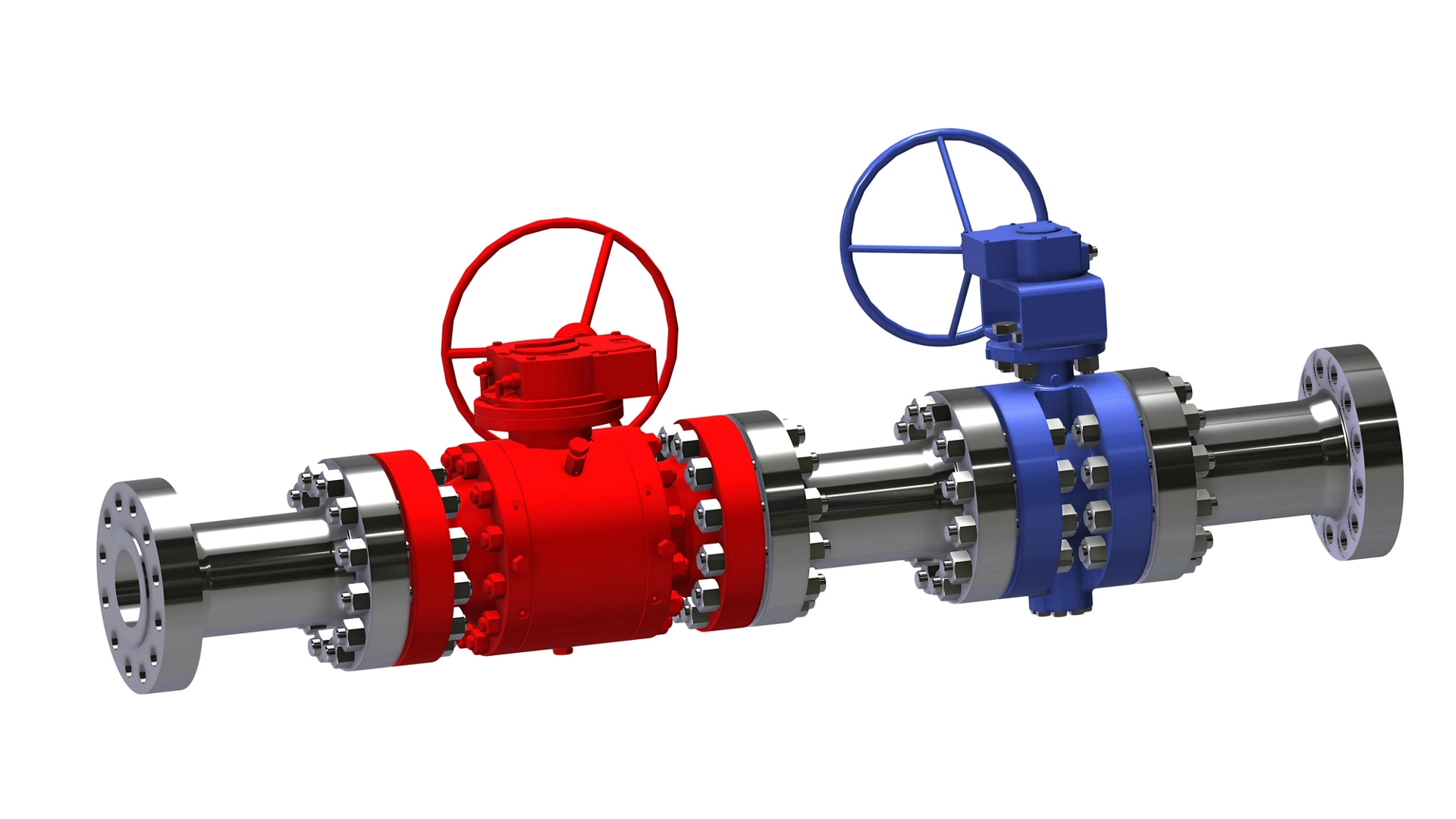

Una valvola a manutenzione praticamente nulla che non solo offre prestazioni senza compromessi, ma può rappresentare una soluzione più efficiente rispetto alle valvole a sfera, a saracinesca e a maschio.
Come funziona una valvola triplo eccentrica?
Design triplo eccentrico
La valvola Vanessa Series 30.000 è caratterizzata dal medesimo principio cono a cono di una valvola a globo, ma la tenuta è garantita a un quarto di giro. Le valvole triplo eccentriche (TOV) utilizzano un sistema di tenuta costituito da un insediamento stazionario e da una superficie rotante che hanno forma identica: una sezione conica inclinata. Quando i coni si sovrappongono, si ottiene la posizione chiusa e la tenuta. Questo concetto di "globo a quarto di giro" è reso possibile dall'uso di tre "offset" destinati a eliminare completamente lo sfregamento. Gli angoli di insediamento ottimizzati e le caratteristiche di rotazione garantiscono una tenuta di livello superiore grazie a un'ingegnosa combinazione del design a tre offset e a un anello di tenuta metallico flessibile per tutte le configurazioni di base, criogenica e per temperature elevate.

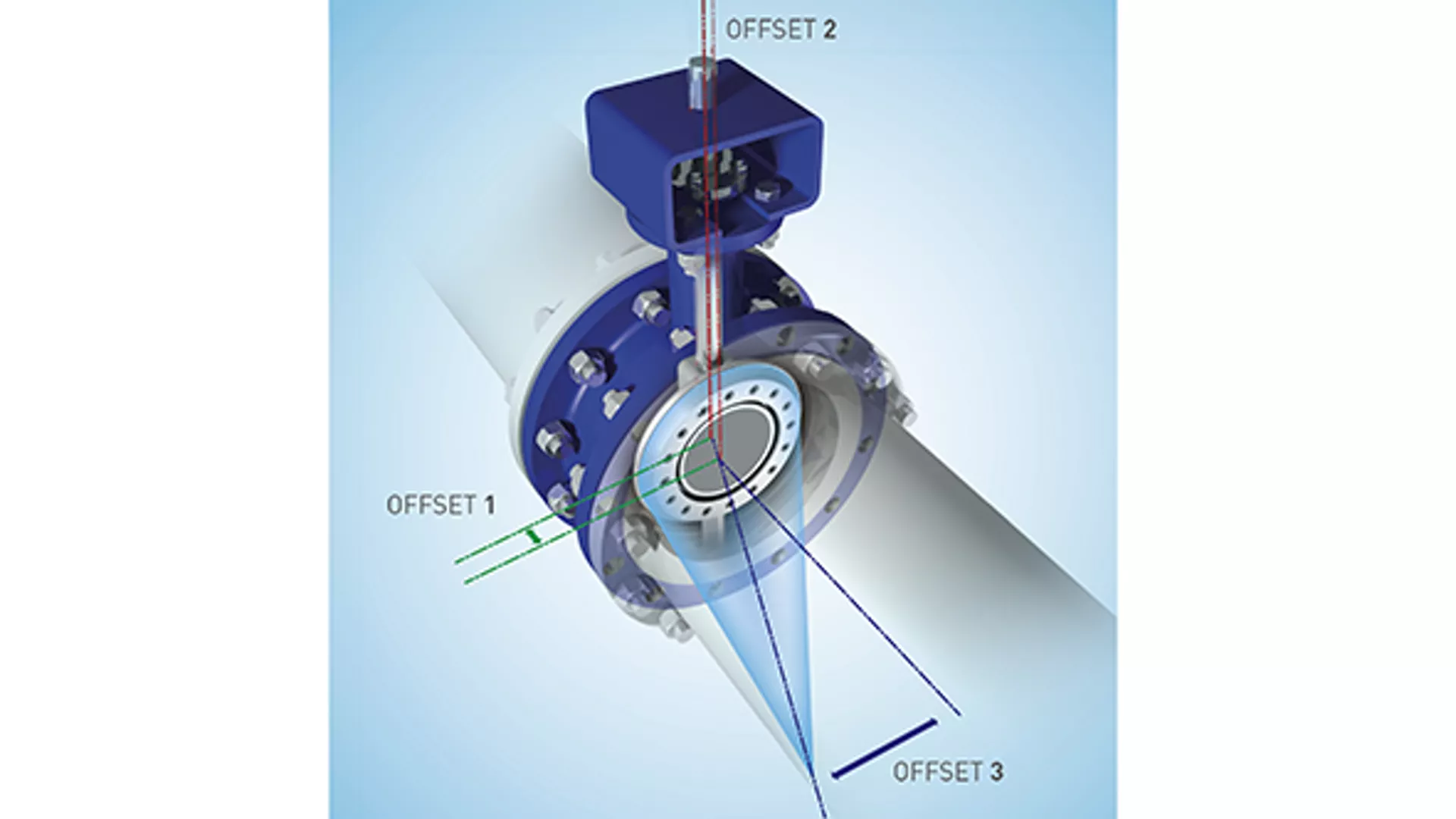

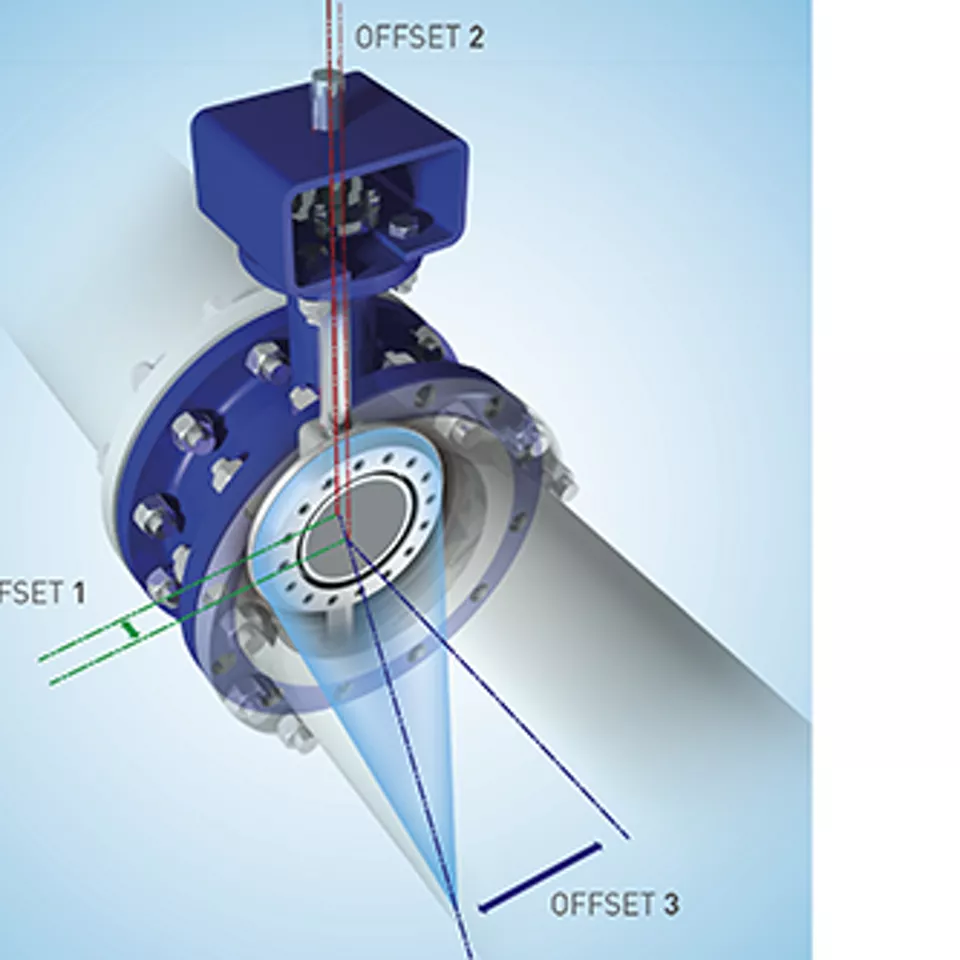

Offset 1
L'albero è posizionato dietro il piano della superficie di tenuta per garantire un percorso continuo della sede.
Offset 2
L'albero è posizionato su un lato della linea centrale del tubo/valvola per consentire lo spostamento della guarnizione dalla sede durante l'apertura a 90°.
Offset 3

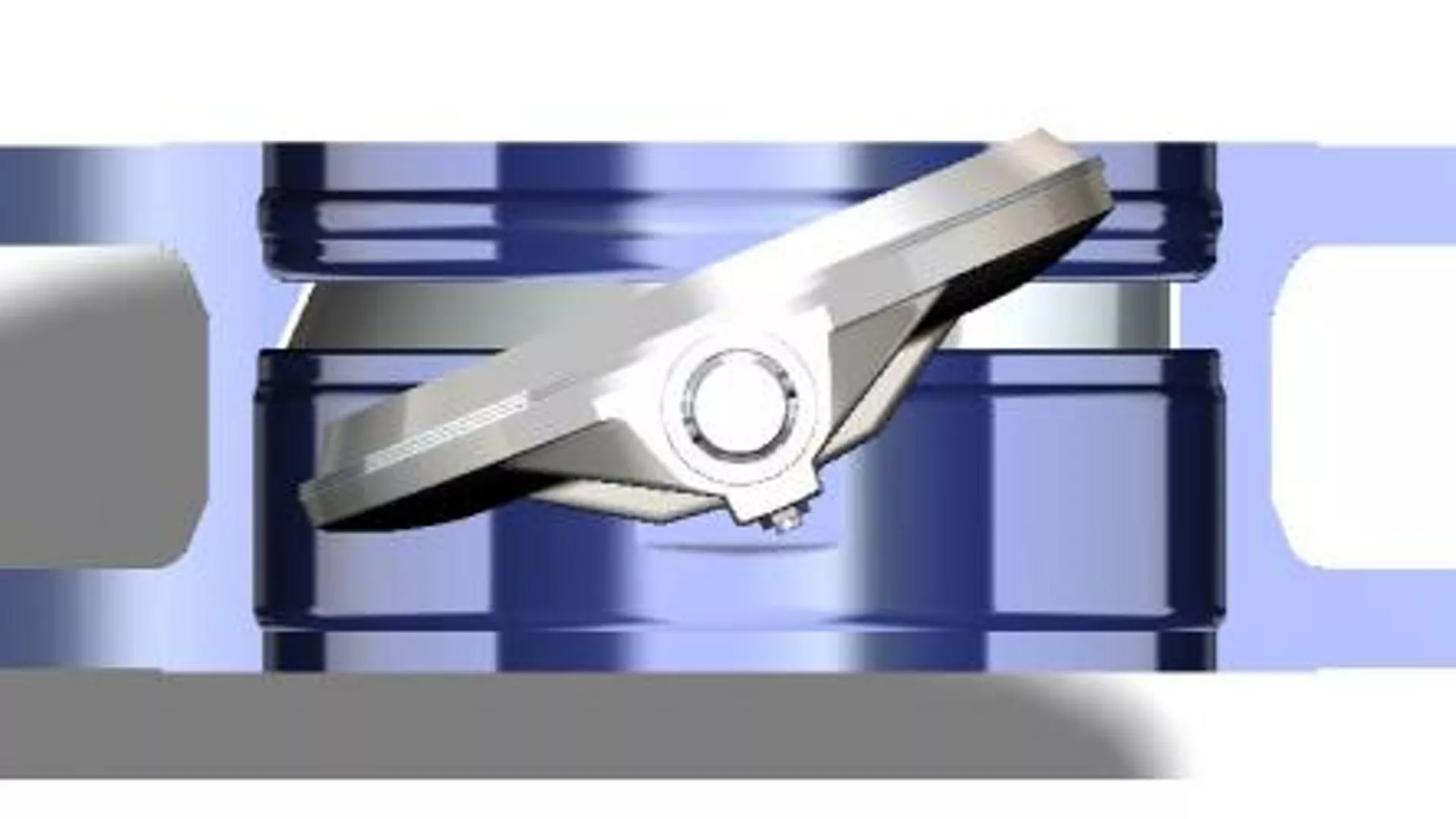

Le linee centrali di sede e cono di tenuta sono inclinate rispetto alla linea centrale del tubo/valvola. Questa terza eccentricità consente di eliminare qualsiasi attrito.

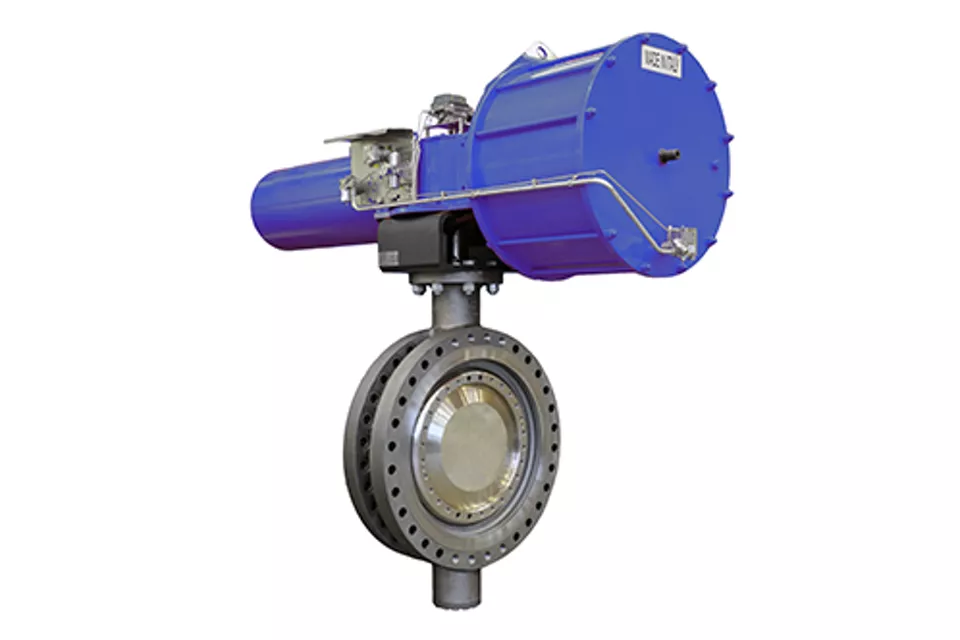

Configurazioni delle valvole triplo eccentriche

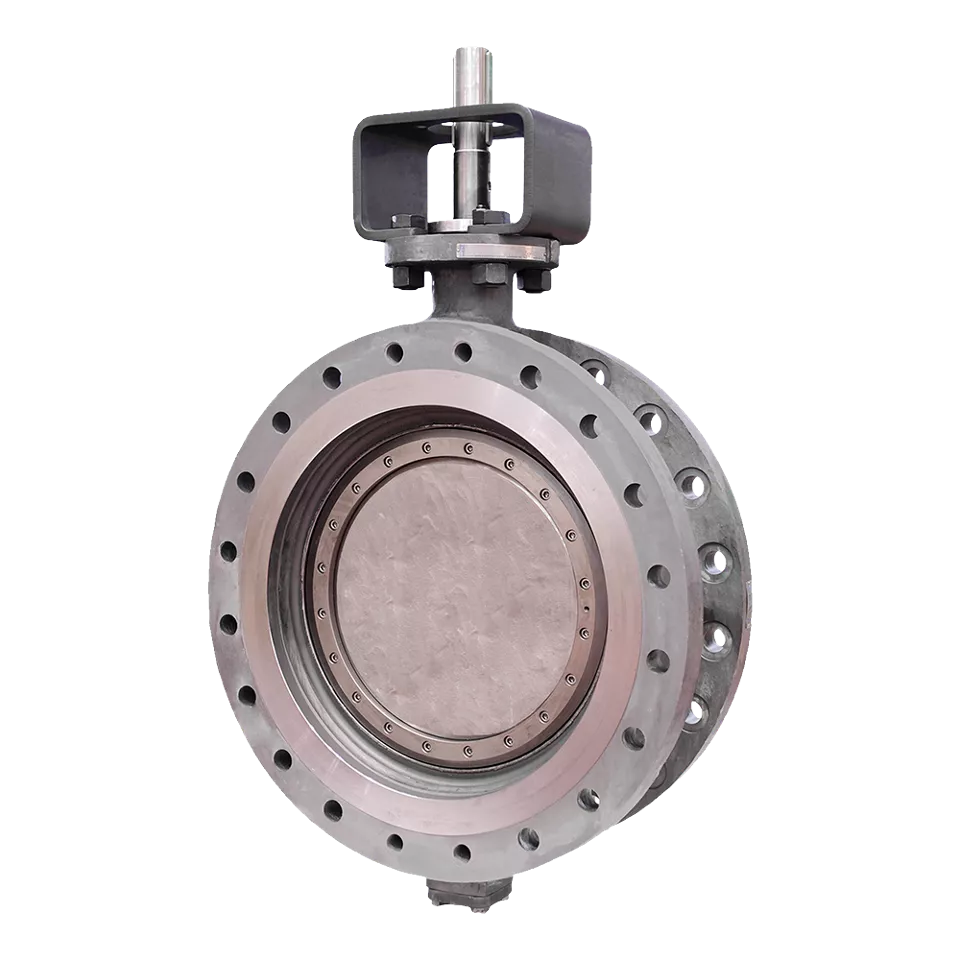

Costruzione della valvola
La serie 30.000 è una valvola robusta in grado di garantire un funzionamento bidirezionale a zero perdite anche in condizioni di temperature estreme. Infatti, la costruzione completamente metallica, inerentemente resistente alle fiamme, non risente dei salti di temperatura; al contempo, un lungo coperchio integrato protegge la baderna da temperature di esercizio estreme (da -60 °C a 450 °C - da -76 °F a +842 °F).
Inoltre, loe scartamento delle flange garantisce la planarità di dado della flangia e rondella, aumenta affidabilità e sicurezza delle giunzioni flangiate con serraggio a lungo termine ed elimina l'esigenza di nuovi serraggi.
Componenti per la tenuta
I materiali scelti per la tenuta, associati a una lavorazione estremamente precisa, contribuiscono in modo significativo all'estensione della vita utile della valvola. Ogni valvola Vanessa Series 30,000 in configurazione di base è caratterizzata da un insediamento perfettamente levigato con saldatura e Stellite® 21 estremamente resistenti a grippaggio, abrasione, erosione e corrosione.

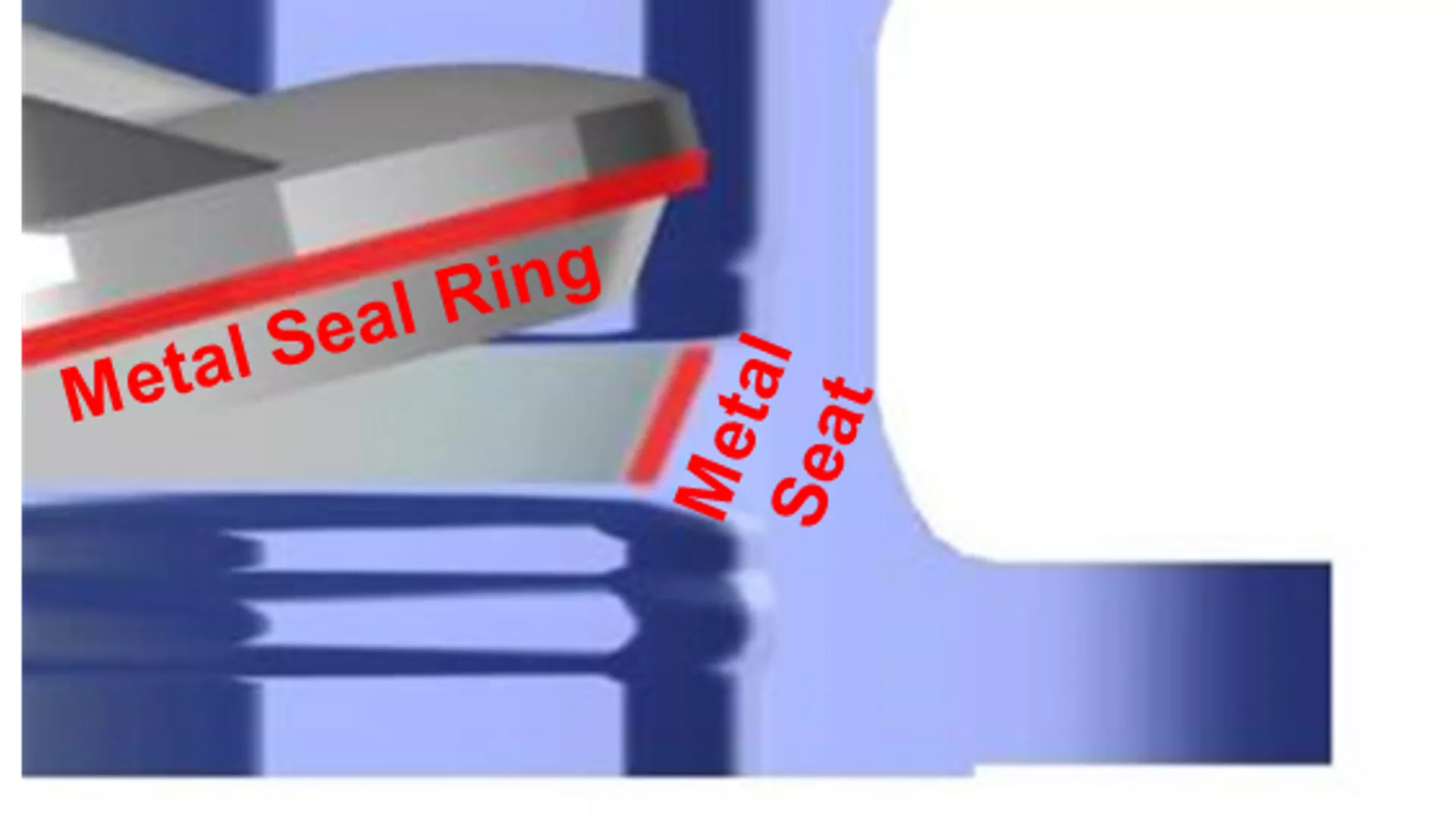

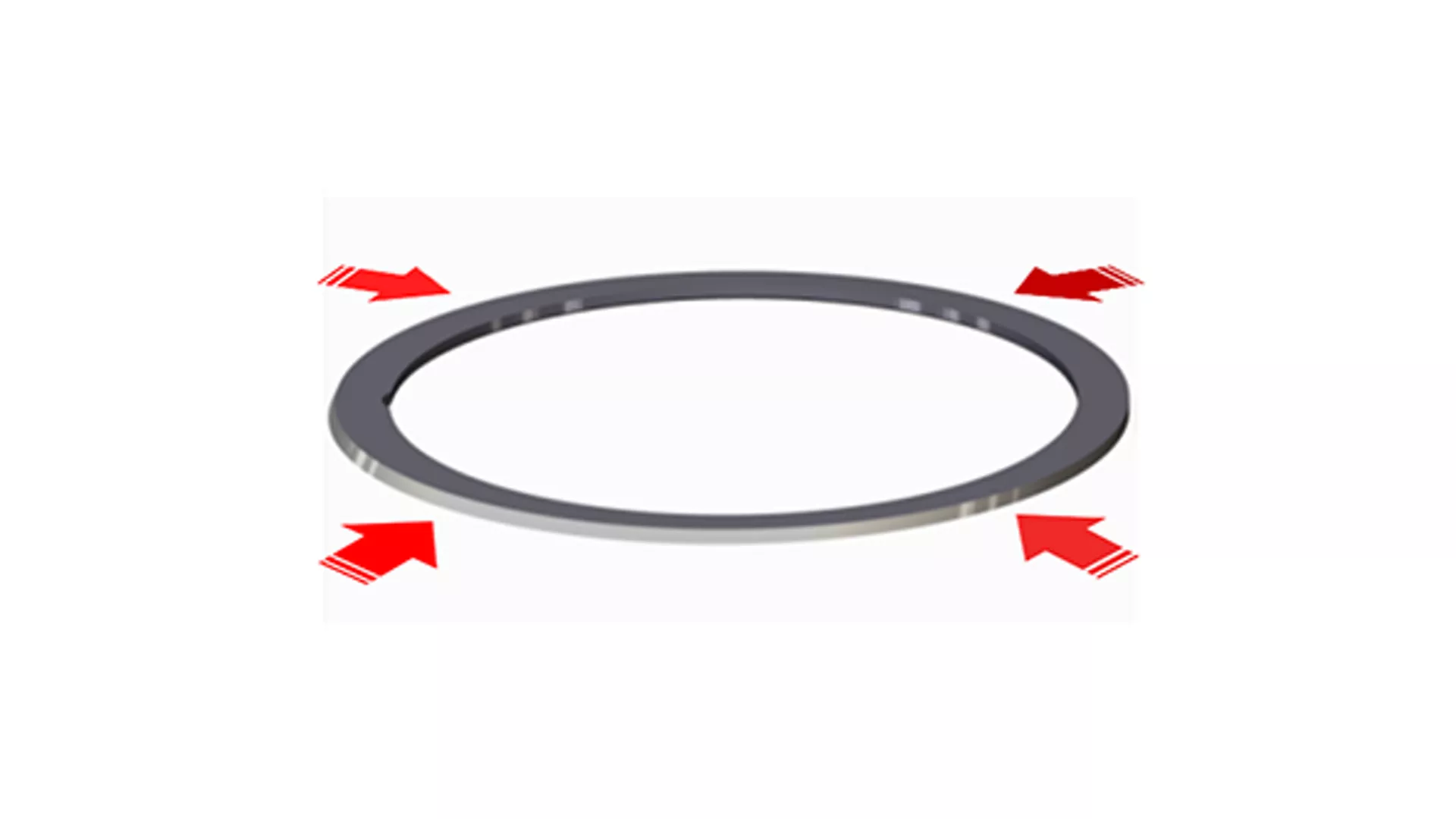

L'anello di tenuta Vanessa è il componente flessibile chiave necessario a garantire la tenuta e può essere laminato in Duplex (come minimo) o prodotto come pezzo monoblocco. Gli anelli di tenuta sono facilmente intercambiabili grazie alla loro capacità autocentrante e alla presenza di spine di riferimento che semplificano l’assemblaggio. Inoltre, una guarnizione spirometallica dinamica garantisce un'espansione e una contrazione adeguate dell'anello di tenuta durante l'apertura e la chiusura.
Stellite® è un marchio registrato di Deloro
