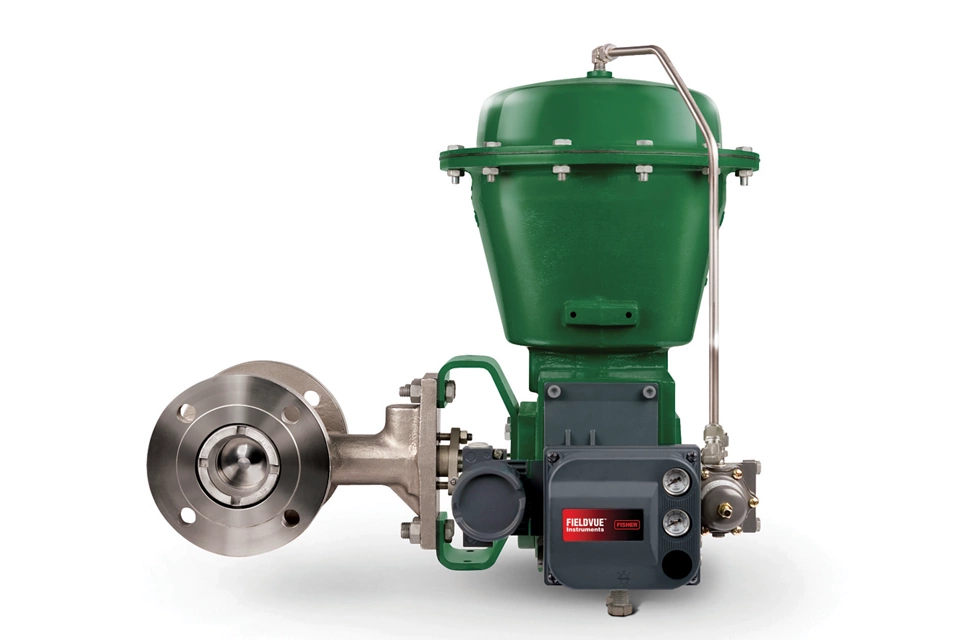

Cos'è una valvola a otturatore eccentrico?
Una tipologia di valvola di controllo rotativa con un componente a forma di otturatore, di restrizione del flusso che segue un percorso eccentrico durante la rotazione. L'otturatore non entra in contatto con la sede finché non ruota di pochi gradi dalla posizione di arresto. Quando l'otturatore entra in contatto con la sede, le superfici di tenuta si allineano in modo dinamico per raggiungere l'arresto. Questa tipologia di valvola può anche essere denominata a globo rotante.
Come funziona
Applicazioni comuni
La valvola rotativa a maschio eccentrico è progettata per controllare i fluidi erosivi, di coking e altri fluidi difficili da gestire, garantendo un funzionamento di regolazione o on/off. Le valvole flangiate sono dotate di passaggi di flusso ottimizzati e robusti componenti del trim in metallo per applicazioni con liquami. Queste valvole sono utilizzate nel settore minerario, della raffinazione del petrolio, dell'energia e cartario.
Vantaggio del flusso inverso
Per le applicazioni erosive, la direzione del flusso consigliata della valvola a maschio eccentrico è con l'albero a monte. Il flusso ad alta velocità è isolato nell'orifizio o nell'area di uscita. Qui l'anello di sede e il fermo possono essere protetti utilizzando materiali resistenti all'erosione e consentono una facile manutenzione.

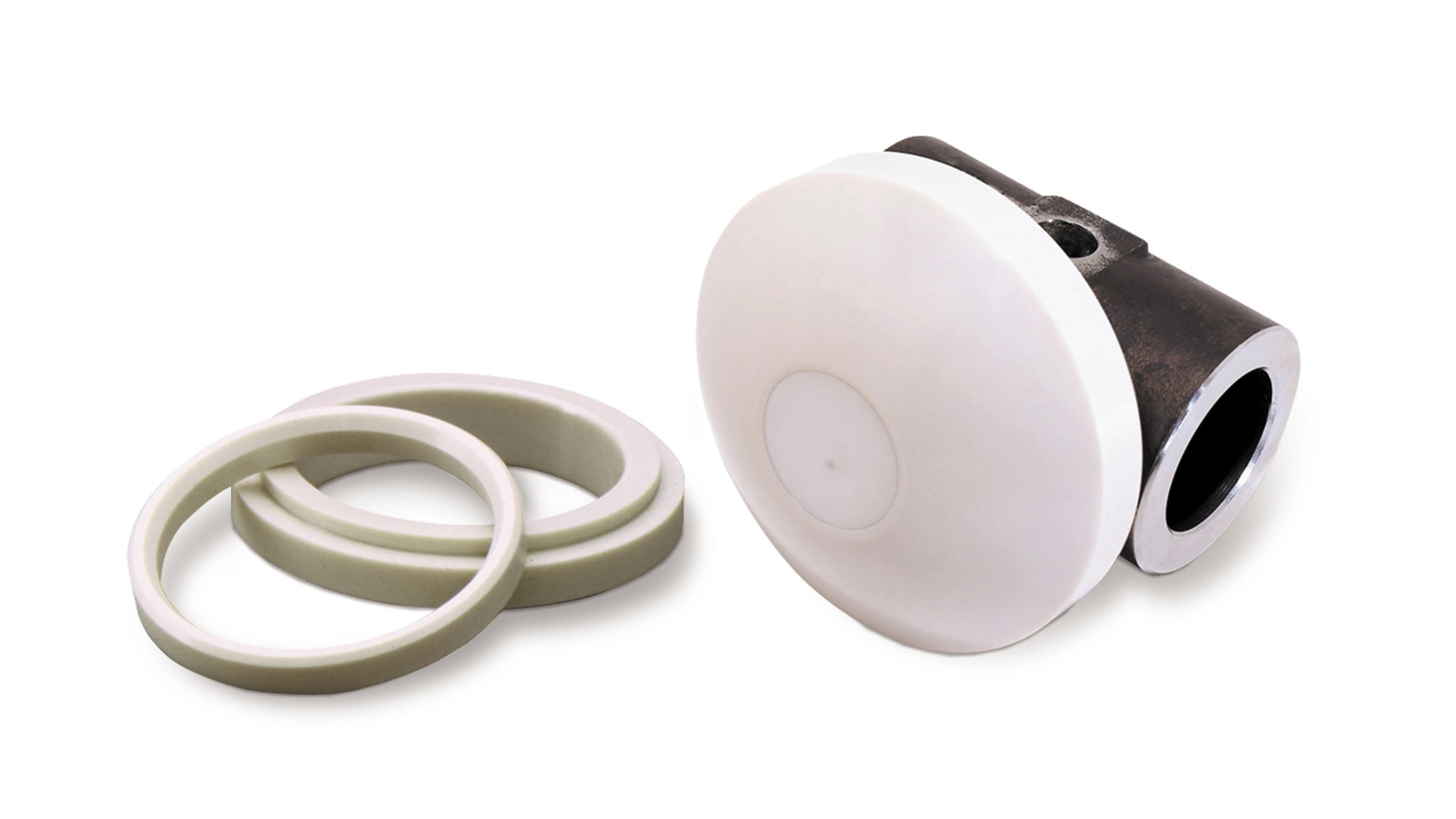

Trim selezionabile
I materiali dell'otturatore si possono selezionare per varie applicazioni erosive. Otturatore, anello di tenuta e fermo sono disponibili in materiali temprati, come ceramica e carburo, per una maggiore resistenza all'erosione.
Sfera segmentata a camme
La sfera con intaglio a V al posto dell'otturatore consente maggior capacità e campo di regolazione di una valvola a sfera segmentata. La sfera entra ed esce dalla sede riducendo al minimo il contatto con l'anello della sede per ridurre l'usura e l'attrito.
